यू टाइप रड एन्ड बेयरिङ फिश आई जोइन्ट

वायवीय सिलिन्डर रड अन्त्यका लागि SOLH U प्रकारको फिश आई रड एन्ड बियरिङ, ±13°~±15° स्विङको साथ 360° युनिभर्सल आर्टिक्युलेट संयुक्त। 2mm समाक्षीय विचलन सम्म क्षतिपूर्ति दिन्छ, पार्श्व बल हटाउँछ र सिलिन्डर सिलहरू सुरक्षा गर्दछ। थ्रेडहरू M6×1.0-M27×2 मिल्दो 16-125mm बोरहरू, असरदार स्टील / सेल्फ लुब्रिकेटिङ कपर / 304 स्टेनलेस विकल्पहरू। AirTAC F-U र SMC PHS विनिमेय। उच्च गति, विलक्षण र बहु कोण लोड संयन्त्रको लागि आदर्श।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

यू टाइप रड एन्ड बेयरिङ फिश आई जोइन्ट | सिलिन्डर रड एन्डको लागि 360° युनिभर्सल आर्टिक्युलेटेड फिटिंग

ब्रान्ड: रिच टेक्नोलोजी द्वारा SOLH | वायमेटिक सिलिन्डर पिस्टन रड युनिभर्सल रड अन्त असर

1. उत्पादन अवलोकन

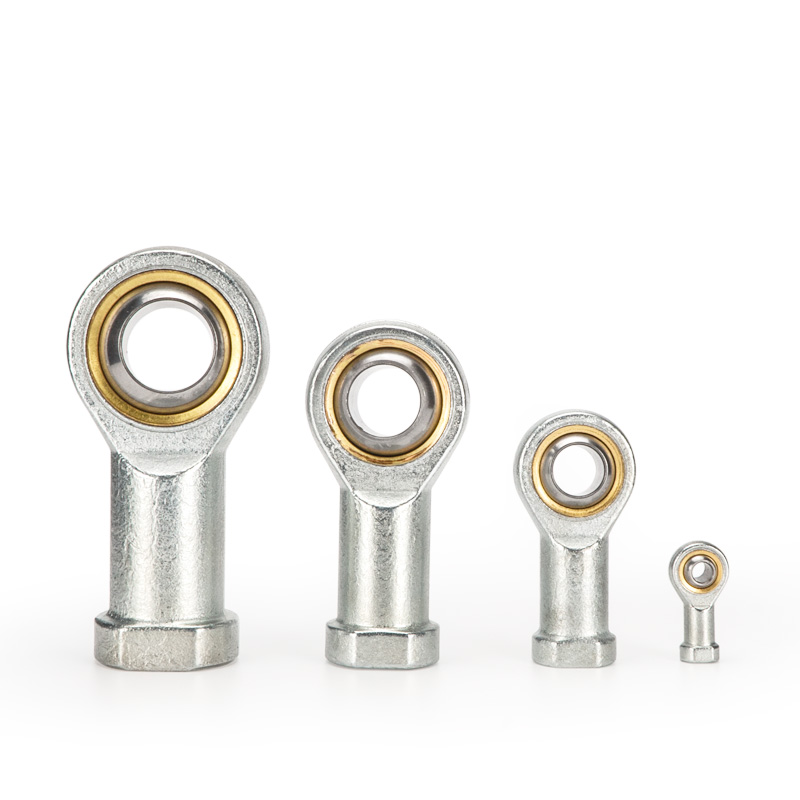

यू-टाइप फिश आई जोइन्ट, जसलाई रड एन्ड स्फेरिकल बियरिङ पनि भनिन्छ U प्रत्यय, सिलिन्डर पिस्टन रडमा माउन्ट गरिएको 360° युनिभर्सल आर्टिकुलेटेड एक्सेसरी हो। यसले मिसाइलाइनमेन्ट र बहु-दिशा स्विङ समस्याहरू समाधान गर्छ र SC, MA, MAL र अन्य मानक वायमेटिक सिलिन्डरहरूसँग उपयुक्त पार्श्व बल हटाउँछ।

2. संरचना र मुख्य कार्यहरू

• संरचना: फिमेल थ्रेड (पिस्टन रड जडान गर्नुहोस्) + गोलाकार बल बेयरिङ + बाहिरी रिंग, फ्री रेडियल र एङ्गुलर स्विङ।

• स्विङ क्षमता: ±13°~±15° सार्वभौमिक स्विङ, बहु-दिशा अनुकूली समायोजनको लागि I/Y क्लीभिस फिटिङको ±5° भन्दा धेरै ठूलो।

• सामग्री विकल्प

￮ मानक: असर स्टील / कार्बन स्टील, सतह कालो अक्साइड वा जस्ती फिनिश संग निभाएको

￮ पहिरन-प्रतिरोधी: तामा मिश्र धातु बुशिंग / स्व-लुब्रिकेटिङ प्रकार

￮ विरोधी जंग: 304 स्टेनलेस स्टील

• मुख्य लाभहरू

￮ 2mm सम्म समाक्षीय विचलन र 15° सम्म कोणीय विचलन क्षतिपूर्ति गर्नुहोस्

￮ पिस्टन रडमा झुकाउने क्षण र पार्श्व बल रोक्नुहोस्, सिलिन्डर सिलहरू सुरक्षित गर्नुहोस्

￮ उच्च-गति, उच्च आवृत्ति र विलक्षण लोड काम गर्ने अवस्थाहरूको लागि आदर्श

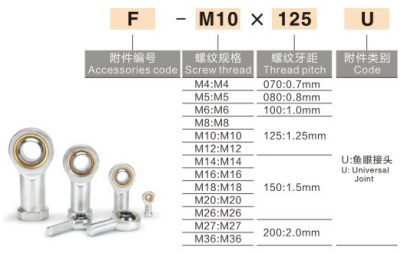

3. मुख्यधारा ब्रान्डहरूको लागि मोडेल नामकरण सम्मेलन

1) AirTAC (व्यापक रूपमा अपनाइएको)

ढाँचा: F-M थ्रेड × पिच U
परिभाषा: F = सहायक; M = थ्रेड विनिर्देश; U = माछाको आँखा रडको अन्त असर

• F-M8×1.25U 25mm बोर सिलिन्डरको लागि

• F-M10×1.25U 32mm बोर सिलिन्डरको लागि

• F-M12×1.25U 40mm बोर सिलिन्डरको लागि

• F-M16×1.5U 50/63mm बोर सिलिन्डरको लागि

• F-M20×1.5U 80/100mm बोर सिलिन्डरको लागि

2) SMC PHS श्रृंखला: ढाँचा: PHS-थ्रेड, उदाहरण: PHS-10

3) सामान्य घरेलु अंकन: SI/M12×1.25 (महिला धागो), SA/M12×1.25 (पुरुष धागो)

4. साझा विशिष्टता र सिलिन्डर बोर मिलान चार्ट

मोडेल (थ्रेड)	मिल्दो सिलिन्डर बोर	बल व्यास	स्विङ कोण
F-M6×1.0U	16/20mm	φ6	±13°
F-M8×1.25U	२५ मिमी	φ८	±13°
F-M10×1.25U	३२ मिमी	φ१०	±15°
F-M12×1.25U	40mm	φ१२	±15°
F-M16×1.5U	50/63 मिमी	φ१६	±15°
F-M20×1.5U	80/100mm	φ२०	±15°
F-M27×2U	125 मिमी	φ२७	±15°

५. तुलना: U-प्रकार फिश आई बनाम I/Y Clevis / F फ्लोटिंग जोइन्ट

फिटिङ	प्रदर्शन	आवेदन सुझावहरू
यू-टाइप फिश आई	360° सार्वभौमिक ±15°, ठूलो विलक्षणता र बहु-दिशा स्विंग, मध्यम-उच्च लागत	उच्च गति, ठूलो सनकी मिसाइलाइनमेन्ट, बहु-कोण आन्दोलन
F-प्रकार फ्लोटिंग संयुक्त	अक्षीय र रेडियल लचिलो क्षतिपूर्ति ±2°~±5°, मध्यम लागत	Misalignment, उच्च आवृत्ति गति, लामो स्ट्रोक
Y-प्रकार डबल क्लीविस	एकल विमान ±5°, भारी लोड क्षमता, कम लागत	कम गति, एकल कान लग संग भारी भार
I-प्रकार एकल Clevis	एकल विमान ±5°, उच्च कठोरता, कम लागत	कम गति, डबल कान कोष्ठक संग लोड

चयन गाइड: ठूलो विलक्षणता र बहु-दिशा स्विङ → U-प्रकार; Misalignment र उच्च आवृत्ति कार्य → F-प्रकार; कम गति भारी लोड → Y-प्रकार; डबल कान लोड कोष्ठक → I-प्रकार।

6. स्थापना दिशानिर्देशहरू

१. पिस्टन रड बाहिरी थ्रेडमा महिला थ्रेड स्क्रू गर्नुहोस्, एनारोबिक थ्रेड लकर लागू गर्नुहोस् र टाइटनिङ टर्क ठीकसँग नियन्त्रण गर्नुहोस्।

२. पिन शाफ्ट लोड गर्न बाहिरी रिंग प्वाल माउन्ट गर्नुहोस्। कडा समाक्षीय पङ्क्तिबद्धता आवश्यक छैन र निश्चित विलक्षणतालाई अनुमति दिइएको छ।

३. कामको दबाब: मानक सिलिन्डरहरूको लागि ≤1.0MPa; सञ्चालन तापमान: -20 ℃ ~ +120 ℃।

४। पुश-पुल डायनामिक लोड र सीमित स्थापना स्थानमा उच्च आवृत्ति सञ्चालनको लागि उपयुक्त। निरन्तर शुद्ध रोटरी गतिको लागि होइन।

7. विशिष्ट अनुप्रयोग परिदृश्यहरू

• स्वचालन उपकरण, 3C इलेक्ट्रोनिक्स, रोबोट ग्रिपरहरू

• हाई-स्पीड कन्भेइङ, स्ट्याम्पिङ र प्रेस फिटिङ, लामो स्ट्रोक मेकानिजम

• कमजोर समाक्ष्यता, भारी कम्पन र सनकी लोड संग उपकरण
