C-प्रकार स्व-लक गर्ने द्रुत युग्मक

C-प्रकार स्व-लक गर्ने द्रुत युग्मक | वायमेटिक सी शैली द्रुत जडान फिटिंग

ब्रान्ड: रिच टेक्नोलोजी द्वारा SOLH | युनिभर्सल वायमेटिक सी टाइप क्विक कपलर, एसएमसी र एयरटीएसीसँग आदानप्रदानयोग्य

1. उत्पादन अवलोकन

     सी-प्रकार स्व-लक गर्ने द्रुत युग्मक मानक स्टिल-बल सेल्फ-लकिङ फिटिङ वायमेटिक उद्योगमा व्यापक रूपमा प्रयोग गरिन्छ। बिल्ट-इन वसन्त र स्टील बलले सम्मिलित गर्दा स्वचालित लकिङ महसुस गर्छ, र आस्तीन पछाडि स्लाइड गरेर रिलीज गर्दछ। कुनै उपकरण आवश्यक छैन, एकल-हात सञ्चालन। यसमा महिला युग्मक (स्लाइडिङ स्लिभको साथ) र जोडी संयोजनका लागि पुरुष प्लगहरू हुन्छन्। कम्प्रेस्ड एयर पाइपलाइनहरू, वायमेटिक उपकरणहरू र स्वचालित हावा आपूर्ति सर्किटहरूमा व्यापक रूपमा लागू गरियो, भ्याकुम जेनरेटरहरू र पूर्ण वायवीय पाइपिंग प्रणालीहरूसँग पनि मेल खान्छ।

2. मुख्य सुविधाहरू

     • स्टील-बल स्व-लक संरचना: पुरुष प्लग पूर्ण रूपमा सम्मिलित र लक हुँदा श्रव्य "क्लिक"; दबाबमा अलग हुन सक्दैन। अनलक गर्न र विच्छेदनका लागि स्लाइडिङ आस्तीन पछाडि तान्नुहोस्।

     • डुअल-लेयर NBR सील रिंगहरू: उत्कृष्ट हावा टाइटनेस, कम्प्रेस्ड हावा र माइनर स्नेहन तेल प्रतिरोधी, कम हावा रिसाव दर।

     • शारीरिक सामग्री: निकल प्लेटेड स्टील (धातु मानक संस्करण) / उच्च कठोरता प्लास्टिक (हल्का विकल्प)। कार्यशालामा बारम्बार प्लग र पुलको लागि एन्टि-रस्ट र पहिरन-प्रतिरोधी।

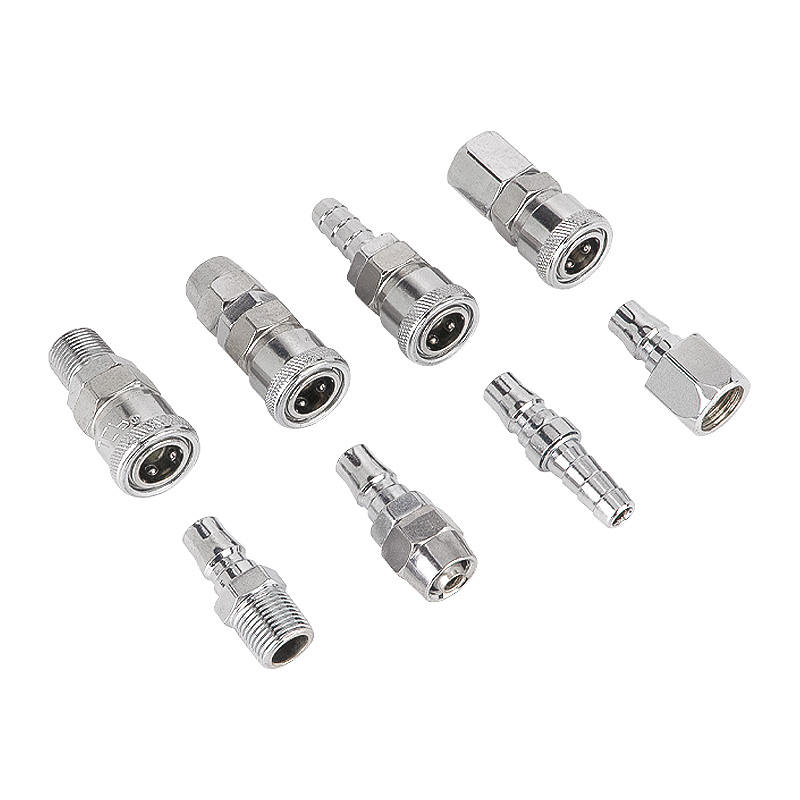

     • पूर्ण आकार दायरा: PP (ट्यूब महिला), PF (महिला धागो), PH (पुरुष धागो); एसपी (ट्यूब पुरुष), एसएफ (महिला थ्रेड), एसएम (पुरुष थ्रेड)।

     • चिकनी प्रवाह मार्ग, कम दबाव ड्रप। पु नली र नायलॉन ट्यूब संग उपयुक्त। विश्वव्यापी क्रस-ब्रान्ड आदानप्रदानको लागि मानक इन्टरफेस।

3. मोडेल कोड परिभाषा

  उदाहरण: PP20 = Φ5×8 PU ट्यूबको लागि C-प्रकारको सेल्फ-लकिङ महिला युग्मक; SM30 = Φ6.5×10 पाइपलाइनको लागि बाह्य थ्रेडको साथ C-प्रकार पुरुष प्लग।

4. मुख्य प्राविधिक निर्दिष्टीकरणहरू

5. सामान्य मोडेल विशिष्टता तालिका

6. आवेदन परिदृश्यहरू

     • एयर कम्प्रेसर एयर पाइपलाइनहरू, एयर ब्लो गन, एयर स्क्रू ड्राइभरहरू, ग्राइन्डरहरू र अन्य वायवीय हात उपकरणहरू

     • स्वचालित उत्पादन लाइनहरूमा वायु स्रोत वितरण, भ्याकुम जेनरेटरहरूसँग मिलेको एयर पाइपिङ जडान

     • उपकरण मर्मतसम्भार, मोबाइल वायमेटिक वर्कस्टेशन, बारम्बार पाइपलाइन असेम्ब्ली र विच्छेदन आवश्यक पर्ने अवसरहरू

7. सञ्चालन नोटहरू

  १. संकुचित हावाको लागि मात्र। उच्च-दबाव हाइड्रोलिक तरल पदार्थ वा बलियो संक्षारक मिडियाको लागि उपयुक्त छैन।

  २. प्लग / अनप्लग गर्नु अघि डिप्रेसराइज गर्नुहोस्। दबाबमा जबरजस्ती विच्छेदनले स्टिल बलहरू र सीलिङ रिङहरूलाई क्षति पुर्‍याउन सक्छ।

  ३. नियमित रूपमा ओ-रिंग पहिरन निरीक्षण; हावा चुहावट भएमा तुरुन्तै सिलहरू बदल्नुहोस्।

  ४। थ्रेडेड स्थापनाको लागि PTFE टेप सिफारिस गरिएको छ। थ्रेड स्ट्रिपिङबाट बच्नको लागि अधिक कस नगर्नुहोस्।
