सिलिन्डर रड अन्त्यको लागि F प्रकार फ्लोटिंग संयुक्त

वायमेटिक सिलिन्डर रड अन्त्यको लागि SOLH F प्रकार फ्लोटिंग संयुक्त, लचिलो बल हेड क्षतिपूर्ति कनेक्टर। अक्षीय/रेडियल मिसालाइनमेन्ट (अक्षीय ±1.5mm, कोणीय ±2°~ ±5°) अवशोषित गर्दछ, साइड फोर्स हटाउँछ र सिलिन्डर सिलहरू सुरक्षित गर्दछ। थ्रेडहरू M6×1.0-M20×1.5 मिल्ने 16-100mm बोरहरू, एनोडाइज्ड एल्युमिनियम वा 304 स्टेनलेस। AirTAC F श्रृंखला, SMC JAF/JAHF सँग आदानप्रदानयोग्य। प्रेस फिटिंग, असेंबली लाइनहरू र लामो स्ट्रोक सन्देशको लागि आदर्श।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

सिलिन्डर रड अन्त्यको लागि F प्रकार फ्लोटिंग संयुक्त | वायमेटिक सिलिन्डर लचिलो कनेक्टर

ब्रान्ड: रिच टेक्नोलोजी द्वारा SOLH | वायमेटिक सिलिन्डर पिस्टन रड लचिलो क्षतिपूर्ति फिटिंग

1. उत्पादन अवलोकन

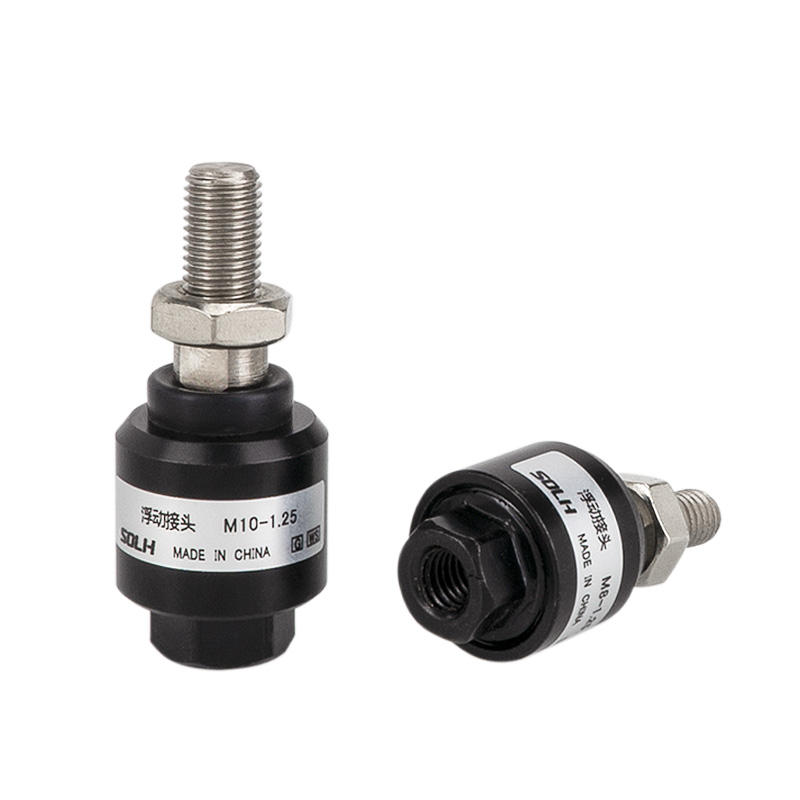

F-प्रकार फ्लोटिंग जोइन्ट भनेको सिलिन्डर पिस्टन रडमा माउन्ट गरिएको बल-हेड लचिलो जडान गर्ने सहायक उपकरण हो। यसको मुख्य कार्य स्थापना विलक्षणता र कोणीय विचलन अवशोषित गर्न, पार्श्व पक्ष बल हटाउन र सिलिन्डर सिलहरू सुरक्षा गर्न हो। यो स्वचालित उपकरणमा पङ्क्तिबद्ध त्रुटिहरू समाधान गर्नको लागि मानक घटक हो।

2. मूल संरचना र कार्य सिद्धान्त

• संरचना: महिला थ्रेड (पिस्टन रड जडान गर्नुहोस्) + बल हेड + पुरुष थ्रेड (जोड लोड), निर्मित लोचदार क्षतिपूर्ति विधानसभा।

• क्षतिपूर्ति क्षमता: मोडेलको आधारमा अक्षीय ±1.5mm, रेडियल ±1.25mm, कोणीय ±2°~ 5°।

• सामग्री: मानक anodized एल्युमिनियम मिश्र धातु; जंग-प्रतिरोधी अनुप्रयोगहरूको लागि 304 स्टेनलेस स्टील; NBR / FKM रबर सिलहरू उपलब्ध छन्।

• कार्य: कडा कडा जडानलाई लचिलो अनुकूली जडानमा रूपान्तरण गर्नुहोस्, पार्श्व झुकाउने क्षण रोक्नुहोस् र पिस्टन रडमा घर्षण सील गर्नुहोस्।

3. मुख्यधारा ब्रान्डहरूको लागि मोडेल नामकरण सम्मेलन

1) AirTAC

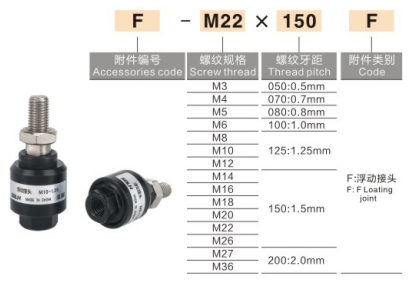

ढाँचा: F-M थ्रेड × पिच + F
उदाहरणहरू: F-M10×1.25F (32mm बोरको लागि), F-M16×1.5F (50/63mm बोरको लागि)

2) SMC (मानक JAF / भारी शुल्क JAHF)

ढाँचा: JAF-बोर-थ्रेड-लम्बाइ
उदाहरणहरू: JAF-40-M12×1.25 (40mm बोर), JAHF-80-M20×1.5 (80mm बोर भारी लोड)

3) सामान्य घरेलु अंकन

ढाँचा: F-M12×1.25 वा FJ-M16×1.5

4. साझा विशिष्टता र सिलिन्डर बोर मिलान चार्ट

मोडेल (थ्रेड)	मिल्दो बोर (मिमी)	स्वीकार्य विलक्षणता	स्विङ कोण
F-M6×1.0	१६/२०	± ०.८ मिमी	±2°
F-M8×1.25	25	±1.0mm	±2°
F-M10×1.25	32	±1.25mm	±3°
F-M12×1.25	40	±1.25mm	±3°
F-M16×1.5	५०/६३	±1.5 मिमी	±4°
F-M20×1.5	८०/१००	±1.5 मिमी	±5°

५. तुलना: F-प्रकार फ्लोटिंग जोइन्ट बनाम I-type / Y-type / रड अन्त असर

फिटिङ	प्रदर्शन	आवेदन सुझावहरू
F-प्रकार फ्लोटिंग संयुक्त	360° लचिलो क्षतिपूर्ति, रेडियल र कोणीय मिसालाइनमेन्ट अवशोषित गर्दछ, सिलिन्डर सुरक्षित गर्दछ	खराब पङ्क्तिबद्धता, उच्च आवृत्ति सञ्चालन, लामो स्ट्रोक
I-प्रकार एकल Clevis	एकल विमान ±5°, उच्च कठोरता, कम लागत hinged	कम गति, राम्रो पङ्क्तिबद्धता, पुश-पुल लोड
Y-प्रकार डबल क्लीविस	एकल विमान ±5°, ठूलो लोड क्षमता hinged	भारी भार, एकल कान लग संग लोड
रड अन्त असर	गोलाकार विश्वव्यापी ±15°, ठूलो स्विंग कोण, उच्च लागत	उच्च गति, ठूलो विलक्षणता, बहु-दिशा स्विंग

चयन गाइड: खराब स्थापना पङ्क्तिबद्धता → F-प्रकार; कम गति भारी भार → Y-प्रकार; डबल कान लोड कोष्ठक → I-प्रकार; उच्च गति र ठूलो विलक्षणता → रड अन्त असर।

6. स्थापना दिशानिर्देशहरू

१. पिस्टन रड बाहिरी थ्रेडमा महिला थ्रेड पेंच गर्नुहोस्, एनारोबिक थ्रेड लकर एन्टि-लूजिंगको लागि सिफारिस गरिन्छ।

२. पुरुष थ्रेड अन्त सीधा लोड (वा flange / जडान प्लेट) मा जडान गर्नुहोस्, कडा समाक्षीय पङ्क्तिबद्ध आवश्यक छैन।

३. सञ्चालन दबाव: मानक सिलिन्डरहरूको लागि ≤1.0MPa; काम गर्ने तापमान: -10 ℃ ~ +120 ℃।

४। निरन्तर रोटरी गतिको लागि उपयुक्त छैन। प्रभाव लोड अन्तर्गत बाह्य बफर वा स्टपर आवश्यक छ।

7. विशिष्ट अनुप्रयोग परिदृश्यहरू

• स्वचालित असेंबली लाइनहरू, 3C उपकरणहरू, रोबोट ग्रिपरहरू

• प्रेस-फिटिंग, मुद्रांकन, मोल्ड डकिङ, लामो-स्ट्रोक सन्देश संयन्त्र

• कठिन समाक्ष्यता नियन्त्रण, भारी कम्पन र उच्च आवृत्ति सिलिन्डर आन्दोलन संग उपकरण
