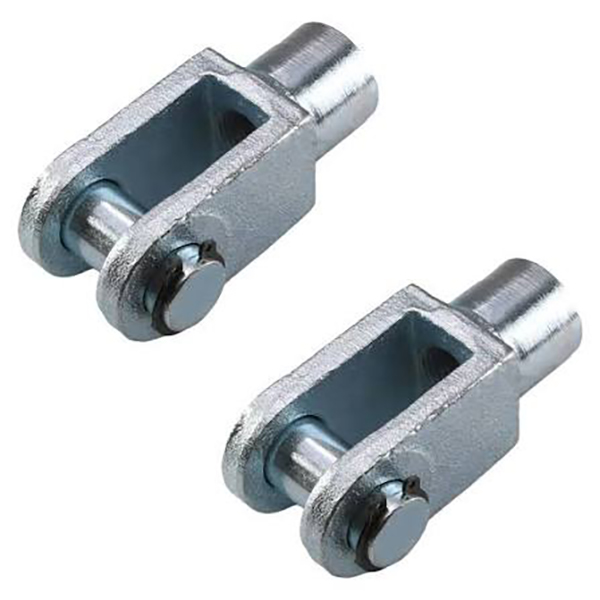

Y टाइप डबल इयर क्लीभिस जोइन्ट सिलिन्डर रड एन्डको लागि

वायवीय सिलिन्डर रड एन्डको लागि SOLH Y टाइप डबल इयर क्लीभिस संयुक्त, SMC/AirTAC भागहरूसँग आदानप्रदान गर्न सकिने मानक फोर्क कनेक्टर। आन्तरिक थ्रेड M10×1.25-M27×2 मिल्दो 32-125mm बोर, पिन होल φ10-27mm, ±5° सिंगल प्लेन स्विङ। कार्बन स्टील कालो/जस्ती वा स्टेनलेस स्टील। पुश पुल र आर्टिक्युलेट मेकानिजममा उच्च लोड असर भएको सिंगल इयर लोड लगहरूको लागि आदर्श।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

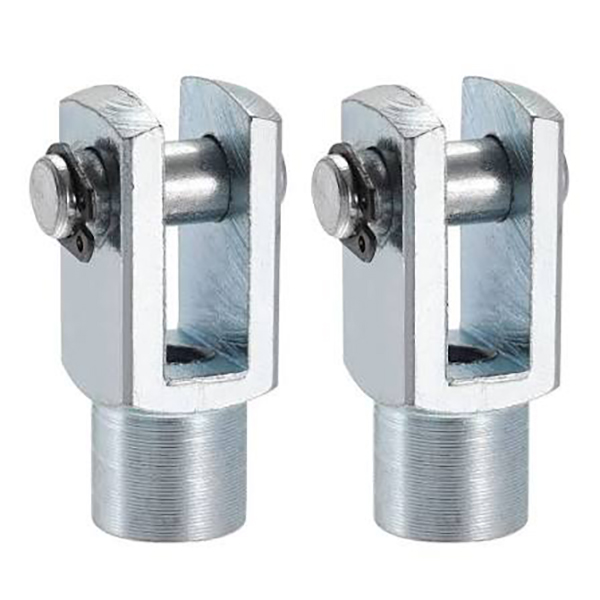

Y टाइप डबल इयर क्लीभिस जोइन्ट सिलिन्डर रड एन्डको लागि | फोर्क वायमेटिक सिलिन्डर वाई क्लीभिस फिटिंग

ब्रान्ड: रिच टेक्नोलोजी द्वारा SOLH | मानक वायमेटिक सिलिन्डर पिस्टन रड वाई फोर्क क्लिभिस सहायक

1. उत्पादन अवलोकन

वाई-टाइप जोइन्ट, जसलाई डबल इयर फोर्क क्लीभिस पनि भनिन्छ, सिलिन्डर पिस्टन रडमा बाँध्न आन्तरिक थ्रेडको साथ आउँछ। यसको दोहोरो कानहरूले लोडको एकल कान लगलाई क्ल्याम्प गर्दछ, हिंग्ड जडानको लागि पिन शाफ्टद्वारा भेला गरिन्छ। यसले एकल विमान भित्र ±5° स्विङ सक्षम गर्दछ। वायमेटिक सिलिन्डरहरूको लागि मानक जडान सहायकको रूपमा, यो SMC र AirTAC मानक स्पेयर पार्ट्ससँग पूर्ण रूपमा आदानप्रदानयोग्य छ।

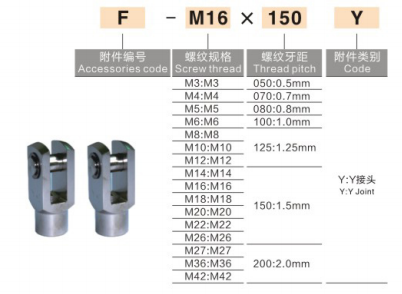

2. मोडेल नामकरण सम्मेलन

AirTAC मानक: F - थ्रेड + Y
उदाहरणहरू: F-M10×1.25Y, F-M12×1.25Y

SMC मानक: Y + बोर आकार
उदाहरणहरू: Y-32, CA2-40-Y

• Y: Y-प्रकारको डबल इयर क्लीविस

• प्रत्यय थ्रेड पिस्टन रड थ्रेडसँग मेल खान्छ: M10×1.25 / M12×1.25 / M16×1.5

3. साझा विशिष्टता तालिका

मोडेल	पिस्टन रड थ्रेड	मिल्दो सिलिन्डर बोर	पिन होल व्यास
Y-M10×1.25	M10×1.25	३२ मिमी	φ१०
Y-M12×1.25	M12×1.25	40mm	φ१२
Y-M16×1.5	M16×1.5	50/63 मिमी	φ१६
Y-M20×1.5	M20×1.5	80/100mm	φ२०
Y-M27×2	M27×2	125 मिमी	φ२७

4. सामग्री र प्राविधिक प्यारामिटरहरू

• सामग्री: कालो अक्साइड / जस्ती फिनिशको साथ कार्बन स्टील, स्टेनलेस स्टील वैकल्पिक

• स्विङ कोण: ±5° एकल विमान स्विङ

• अनुकूलता: पूर्ण दायरा मानक वायवीय सिलिन्डरहरूको लागि उपयुक्त

• स्थापना: जोइन्टलाई पिस्टन रडमा स्क्रू गर्नुहोस्, Y फोर्कमा लोड सिंगल लग घुसाउनुहोस्, पिन शाफ्ट र कोटर पिनले सुरक्षित गर्नुहोस्।

5. द्रुत तुलना: Y-प्रकार / I-प्रकार / रड अन्त असर

सहायक	संरचना	स्विङ प्रदर्शन	आवेदन
Y प्रकार Clevis	डबल कान काँटा	±5° एकल दिशा स्विङ	एकल कान लोड लग, उच्च लोड असर संग जडान गर्नुहोस्
म Clevis टाइप गर्छु	एकल कान लग	±5° एकल दिशा स्विङ	डबल इयर लोड कोष्ठकसँग मिलाउनुहोस्
रड अन्त असर	गोलाकार विश्वव्यापी संयुक्त	±13° बहु-दिशा स्विङ	गलत संरेखण र विलक्षण लोड स्थापनाको लागि

6. चयन निर्देशन

यदि तपाईंको लोड साइड सिंगल इयर शाफ्ट हो भने → Y clevis छान्नुहोस्।
यदि तपाईंको लोड साइड डबल इयर कोष्ठक हो → I clevis छान्नुहोस्।
यदि स्थापना विलक्षणता र गलत अलाइनमेन्ट अवस्थित छ भने → रड एन्ड बेरिन छान्नुहोस्
