ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH
SOLH IS10 श्रृंखला गैर-सम्पर्क रीड ट्यूब (ड्राइ रिड) मेकानिकल प्रेसर स्विच, मानक वायमेटिक सर्किटहरूको लागि आधारभूत दबाव निगरानी घटक हो। साधारण कम्प्याक्ट संरचना र अल्ट्रा-भरोसेमंद लामो-चक्र कार्यसम्पादनको विशेषता रहेको, यो FRL एयर फिल्टर रेगुलेटर लुब्रिकेटर तीन-इकाइहरू वास्तविक-समय हावाको चाप पत्ता लगाउन र इन्टरलक सिग्नल आउटपुटसँग व्यापक रूपमा मेल खान्छ।
1. सञ्चालन सिद्धान्त
- कम्प्रेस्ड हावाले पिस्टनलाई वसन्त तनावको बिरूद्ध धकेल्छ, पिस्टनमा निर्मित चुम्बक चुम्बकीय ट्रिगर र सर्किट कन्डक्शन पूरा गर्न रिड ट्यूबको नजिक सर्छ। जब हावाको चाप रिसेट थ्रेसहोल्ड भन्दा तल झर्छ, वसन्तले पिस्टनलाई पछाडि धकेल्छ, चुम्बक रिड ट्यूबबाट टाढा सर्छ र सर्किट काट्छ।
2. कोर संरचनात्मक भागहरू
-- एकीकृत स्थायी चुम्बकको साथ पिस्टन: हावाको चाप विस्थापनलाई महसुस गर्दछ
-- रिड ट्यूब (ड्राइ रिड स्विच): गैर-सम्पर्क चुम्बकीय कार्य, शून्य मेकानिकल सम्पर्क घर्षण
--प्रेसर समायोजन स्क्रू: स्क्रू ड्राइभरको साथ म्यानुअल सेट ट्रिगर थ्रेसहोल्ड
-- मेकानिकल ग्रेजुएटेड अवलोकन विन्डो: MPa एकाइमा प्रिसेट प्रेसर मानको प्रत्यक्ष रिडआउट
|
प्यारामिटर वस्तु |
मानक विशिष्टता |
| अधिकतम परिचालन दबाव |
०.७ एमपीए |
| समायोज्य दबाव दायरा |
मानक: 0.1 ~ 0.4 MPa; वैकल्पिक चौडा दायरा: 0.1 ~ 0.6 MPa |
| हिस्टेरेसिस डेड ब्यान्ड |
≤ ०.०८ एमपीए |
| स्थिति सटीकता दोहोर्याउनुहोस् |
±0.05 MPa |
| सम्पर्क मूल्याङ्कन |
1A, AC/DC 100V अन्तर्गत लागू हुन्छ |
| विद्युत सेवा जीवन |
5 मिलियन स्विचिङ चक्र |
| सुरक्षा ग्रेड |
IP40 डस्टप्रूफ |
| पोर्ट थ्रेड साइज |
R1/8 (Model IS10-01S) |
| केबल आउटलेट |
मानक 0.5m प्रत्यक्ष नेतृत्व तार; वैकल्पिक 3m / 5m विस्तारित केबल |
| परिवेश परिचालन तापमान |
-5 ~ 60 ℃ (एयर पाइपलाइन भित्र आइसिङ छैन) |
विभिन्न लेआउट मागहरूको लागि दुई मुख्यधारा स्थापना संरचनाहरू:

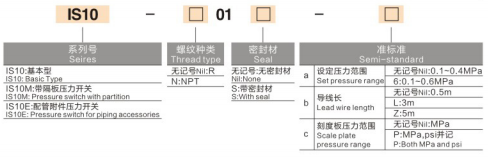

1. इनलाइन थ्रेड माउन्ट प्रकार (IS10-01S)
- R1/8 थ्रेड पोर्ट मार्फत प्रत्यक्ष स्क्रू स्थापना, एकल सिलिन्डर, सोलेनोइड भल्भ आउटलेट र मिनी व्यक्तिगत वायु सेवा एकाइहरूसँग उपयुक्त।

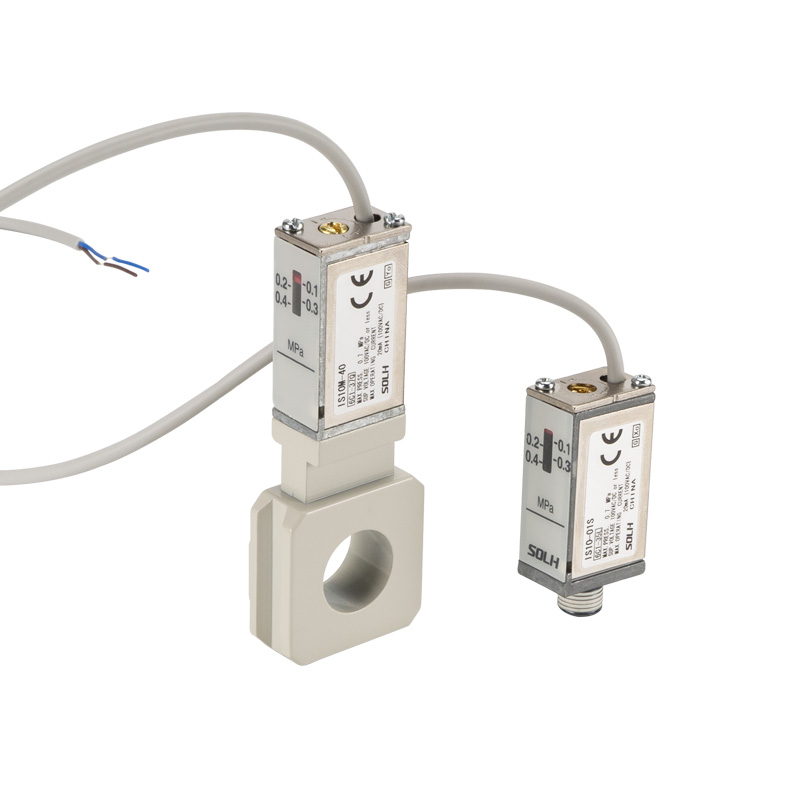

2. मेनिफोल्ड बेस माउन्ट प्रकार (IS10M / IS10E)
-- छेउमा स्क्वायर क्ल्याम्पिङ आधारसँग सुसज्जित IS10M, सिधै SMC मानक AC मोड्युलर FRL तीन-इकाइहरूमा अतिरिक्त एडाप्टर फिटिङहरू बिना क्लिप गर्न सकिन्छ, क्याबिनेट आन्तरिक स्थापना ठाउँ बचत गर्दै।
1. शून्य मेकानिकल सम्पर्क पहिरन
- गैर-सम्पर्क चुम्बकीय रिड ट्रिगर, सम्पर्क बिन्दुमा कुनै विद्युत स्पार्क छैन; सेवा जीवन IS3000 जस्ता परम्परागत मेकानिकल माइक्रो-सम्पर्क दबाव स्विचहरू भन्दा 5 ~ 10 गुणा लामो।
2. सहज अफलाइन दबाव क्यालिब्रेसन
-- साइड बिल्ट-इन MPa ग्रेजुएट स्केल विन्डो, स्क्रू ड्राइभरको साथ सेटिङ स्क्रू समायोजन गर्नुहोस्; साइटमा बिजुली आपूर्ति बिना दबाव थ्रेसहोल्ड सेट गर्न सकिन्छ।
3. विश्वव्यापी एसी र डीसी लोड अनुकूलता
- 100V भन्दा कम सबै AC/DC भोल्टेजलाई समर्थन गर्दछ, सीधा लघु सोलेनोइड भल्भहरू चलाउन सक्छ वा मध्यवर्ती रिले बिना PLC को डिजिटल इनपुट टर्मिनलहरू जडान गर्न सक्छ।
4. लघु हल्का कम्प्याक्ट डिजाइन
-- 16% हल्का र 11% पुरानो पुस्ता IS1000 श्रृंखला भन्दा सानो भोल्युम, पूर्ण रूपमा उच्च एकीकृत साँघुरो स्वचालित उपकरण लेआउटमा फिट हुन्छ।
1. मुख्य वायु स्रोत कम दबाव निगरानी र अलार्म
-- FRL तीन-इकाइहरूको आउटलेटमा स्थापित; न्युमेटिक भाइब्रेटरहरू र नकिङ ह्यामरहरूलाई अपर्याप्त थ्रस्ट क्षतिबाट जोगाउन आपूर्तिको दबाब ०.४MPa भन्दा कम भएपछि इन्टरलक अलार्म सिग्नल पठाउँछ।
2. सिलिन्डर पूर्ण-स्ट्रोक स्थिति पुष्टिकरण
- जब सिलिन्डर पूर्ण रूपमा विस्तार हुन्छ, चेम्बरको दबाब अर्को उत्पादन स्टेशन कार्यको अनुक्रमिक इन्टरलकको लागि आउटपुट ट्रिगर सिग्नलको प्रिसेट मानमा बढ्छ।
3. भाइब्रेटर सर्किट सुरक्षा सुरक्षा
- वास्तविक समय मनिटर काम हावा दबाव; दबाब थ्रेसहोल्ड भन्दा कम हुँदा द्रुत निकास भल्भको बिजुली आपूर्ति काट्नुहोस्, कमजोर कम्पन बलको कारण भाइब्रेटर बर्नआउटबाट बच्न।
SOLH IS10 शृङ्खलाको गैर-सम्पर्क रीड ट्यूब प्रेशर स्विचले ०.१~ ०.६MPa समायोज्य दायरा, ५० मिलियन लामो चक्र सेवा जीवन र अफलाइन दबाव क्यालिब्रेसन, आदर्श कम लागतको कम्प्याक्ट हावाको चाप निगरानी सेन्सर, स्वचालित सर्कल र सामान्य सर्कलका लागि इनलाइन थ्रेड माउन्ट र FRL मेनिफोल्ड क्लिप-अन भेरियन्टहरू प्रदान गर्दछ।
