KQ2H श्रृंखला सीधा पुश-इन फिटिंग

SOLH KQ2H फिटिंगमा एक टच स्ट्रेट पुश, SMC KQ2H को लागि प्रत्यक्ष प्रतिस्थापन। POM बडी, निकल प्लेटेड ब्रास थ्रेड, NBR सील। 1.0MPa सम्म कम्प्रेस्ड हावा र खाली -95kPa सम्म भ्याकुमको लागि काम गर्दछ। Φ2-Φ16 PU/PA ट्यूबहरू, मेट्रिक M&R टेपर थ्रेडहरू, समान-व्यास र घटाउने कन्फिगरेसनहरू समावेश गर्दछ। भ्याकुम जेनरेटर, माइक्रो सिलिन्डर र सीमित स्वचालन वायमेटिक पाइपिंगको लागि आदर्श।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

KQ2H स्ट्रेट पुश-इन फिटिंग | SMC KQ2H बराबर वायवीय एक-टच कनेक्टर

ब्रान्ड: रिच टेक्नोलोजी द्वारा SOLH | कम्प्रेस्ड एयर र भ्याकुम लाइनहरूको लागि वायवीय सीधा एक-टच पुश फिटिंग

1. उत्पादन अवलोकन

KQ2H पुश-टू-कनेक्ट डिजाइनको साथ एक मानक स्ट्रेट पुश-इन वायवीय फिटिंग हो, PU र PA नायलॉन ट्युबिङसँग उपयुक्त। यसले कम्प्रेस्ड हावा र भ्याकुम पाइपिङ प्रणाली दुवै सेवा गर्दछ र ZH, BM, PBM, PBX श्रृंखला भ्याकुम जेनरेटरहरूसँग व्यापक रूपमा मेल खान्छ। SOLH को कोर पुश फिटिङ श्रृंखला मध्ये एकको रूपमा, यसले आयातित SMC KQ2H फिटिंगहरू सीधा प्रतिस्थापन गर्न सक्छ।

KQ2H श्रृंखलाले तीन मुख्य उप-प्रकारहरू समावेश गर्दछ:

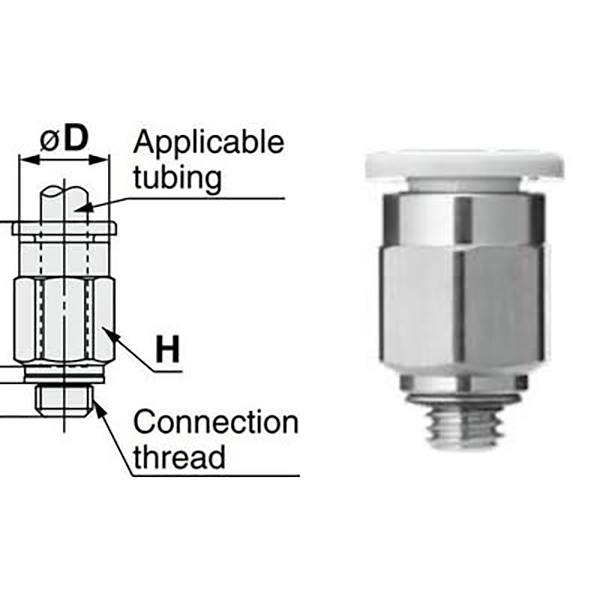

पुरुष धागो सीधा: एक छेउको पुरुष थ्रेड (माइक्रो एम थ्रेड / आर टेपर थ्रेड), एक अन्त ट्यूब सम्मिलन

बराबर व्यास सीधा (-00 प्रत्यय): एउटै OD ट्युबिङ बट संयुक्त लागि दुवै छेउ

सीधा घटाउँदै: पाइप आकार संक्रमण महसुस गर्न विभिन्न ट्यूब बाहिरी व्यास लागि दुई पोर्टहरू

एकल-हात विधानसभा र विघटन: स्वचालित लकको लागि ट्यूब घुसाउनुहोस्; ट्युबिङ, पूर्ण मानकीकृत आयामहरू बाहिर तान्न निलो रिलीज रिंग थिच्नुहोस्।

2. मुख्य सुविधाहरू

• वसन्त जबडा एक-टच लक संरचना: ट्यूब सम्मिलित र स्वचालित रूपमा लक। सुविधाजनक असेंबलीको लागि ट्यूब अलग गर्नको लागि विज्ञप्ति कलर प्रेस गर्नुहोस्।

• सामग्री संरचना: प्रबलित POM प्लास्टिक शरीर; एन्टि-रस्ट र भरपर्दो सीलको लागि निकल प्लेटेड ब्रास थ्रेडेड अन्त।

• NBR nitrile रबर सील सकारात्मक कम्प्रेस्ड हावा र नकारात्मक भ्याकुम सर्किटहरूको लागि स्थिर रूपमा काम गर्दछ।

• पूर्ण आकार कभरेज: सानो ट्युबिङ Φ2/3.2/4, नियमित Φ6/8/10/12 र ठूलो साइज Φ16। माइक्रो M थ्रेडहरू (M3, M5, M6) र इम्पेरियल R टेपर थ्रेडहरू (1/8,1/4,3/8,1/2) लाई समर्थन गर्दछ, भ्याकुम जेनेरेटरहरू र माइक्रो सिलिन्डरहरूको लागि उपयुक्त।

• कम्प्याक्ट आकार, स्वचालित मेसिनरी को साँघुरो स्थान मा स्थापना को लागी आदर्श।

3. मोडेल कोड व्याख्या

उदाहरणहरू:

KQ2H04-M5: Φ4 ट्यूब, M5×0.8 पुरुष थ्रेडको लागि पुरुष थ्रेड सीधा फिटिंग

KQ2H06-01S: Φ6 ट्यूबको लागि पुरुष थ्रेड सीधा फिटिंग, R1/8 पुरुष टेपर थ्रेड

KQ2H08-00: बराबर-व्यास सीधा फिटिंग, Φ8 ट्युबिङका लागि दुवै पोर्टहरू

KQ2H06-08: सीधा फिटिंग घटाउँदै, Φ6 एक तर्फ, Φ8 अर्को तर्फ

कोड खण्ड	विवरण
KQ2H	श्रृंखला कोड: सीधा पुश-इन फिटिंग
०२/२३/०४/०६/०८/१०/१२/१६	ट्यूब बाहिरी व्यास ΦD: 2 /3.2 /4 /6 /8 /10 /12 /16 मिमी
M3G/M5/M6	मेट्रिक माइक्रो पुरुष थ्रेड: M3×0.5 / M5×0.8 / M6×1.0
01S/02S/03S/04S	इम्पेरियल आर पुरुष टेपर थ्रेड: R1/8 / R1/4 / R3/8 / R1/2
-००	समान व्यास सीधा, दुवै छेउमा समान ट्यूब आकार
दोहोरो अंकहरू जस्तै ०६-०८	सीधा घटाउँदै: अगाडिको ट्यूब व्यास → पछाडिको ट्यूब व्यास

4. मुख्य प्राविधिक निर्दिष्टीकरणहरू

वस्तु	प्यारामिटर
लागू हुने माध्यम	संकुचित हावा, वैक्यूम नकारात्मक दबाव
सञ्चालन दबाव	0~1.0MPa; अधिकतम वैक्यूम: -95kPa
सञ्चालन तापमान	-5 ℃ ~ +60 ℃
शारीरिक सामग्री	प्रबलित POM; थ्रेड: निकल प्लेटेड पीतल
सील सामाग्री	NBR Nitrile रबर
मिल्दो ट्युबिङ	पु ट्यूब, पीए नायलॉन ट्यूब
सञ्चालन विधि	लक गर्न सम्मिलित गर्नुहोस्; ट्यूब अलग गर्न प्रेस विज्ञप्ति रिंग

5. मोडेल निर्दिष्टीकरण सूची

5.1 मेट्रिक माइक्रो थ्रेड संग पुरुष थ्रेड

मोडेल	थ्रेड	ट्यूब ΦD
KQ2H02-M3G	M3×0.5	Φ२
KQ2H02-M5	M5×0.8	Φ२
KQ2H23-M3G	M3×0.5	Φ3.2
KQ2H23-M5	M5×0.8	Φ3.2
KQ2H04-M3G	M3×0.5	Φ4
KQ2H04-M5	M5×0.8	Φ4
KQ2H04-M6	M6×1.0	Φ4
KQ2H06-M5	M5×0.8	Φ६
KQ2H06-M6	M6×1.0	Φ६

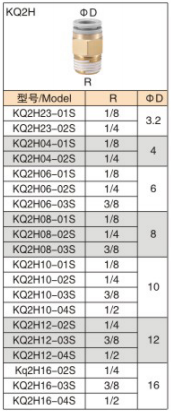

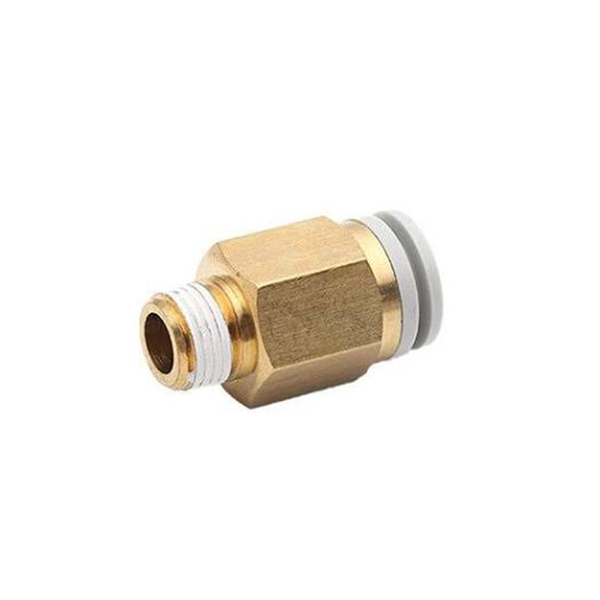

5.2 इम्पेरियल आर टेपर थ्रेडको साथ पुरुष थ्रेड

मोडेल	थ्रेड	ट्यूब ΦD
KQ2H23-01S	R1/8	Φ3.2
KQ2H23-02S	R1/4	Φ3.2
KQ2H04-01S	R1/8	Φ4
KQ2H04-02S	R1/4	Φ4
KQ2H06-01S	R1/8	Φ६
KQ2H06-02S	R1/4	Φ६
KQ2H06-03S	R3/8	Φ६
KQ2H08-01S	R1/8	Φ८
KQ2H08-02S	R1/4	Φ८
KQ2H08-03S	R3/8	Φ८
KQ2H10-01S	R1/8	Φ१०
KQ2H10-02S	R1/4	Φ१०
KQ2H10-03S	R3/8	Φ१०
KQ2H10-04S	R1/2	Φ१०
KQ2H12-02S	R1/4	Φ१२
KQ2H12-03S	R3/8	Φ१२
KQ2H12-04S	R1/2	Φ१२
KQ2H16-02S	R1/4	Φ१६
KQ2H16-03S	R3/8	Φ१६
KQ2H16-04S	R1/2	Φ१६

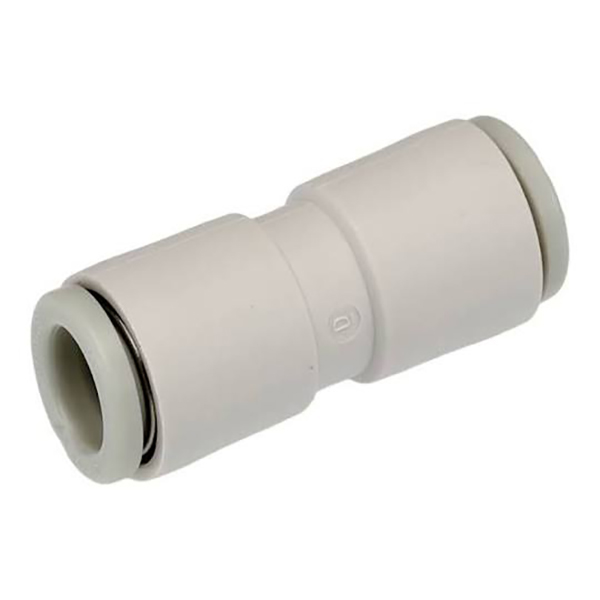

5.3 बराबर व्यास सीधा -00 श्रृंखला

मोडेल	ट्यूब ΦD
KQ2H02-००	Φ२
KQ2H23-००	Φ3.2
KQ2H04-००	Φ4
KQ2H06-००	Φ६
KQ2H08-००	Φ८
KQ2H10-००	Φ१०
KQ2H12-००	Φ१२
KQ2H16-००	Φ१६

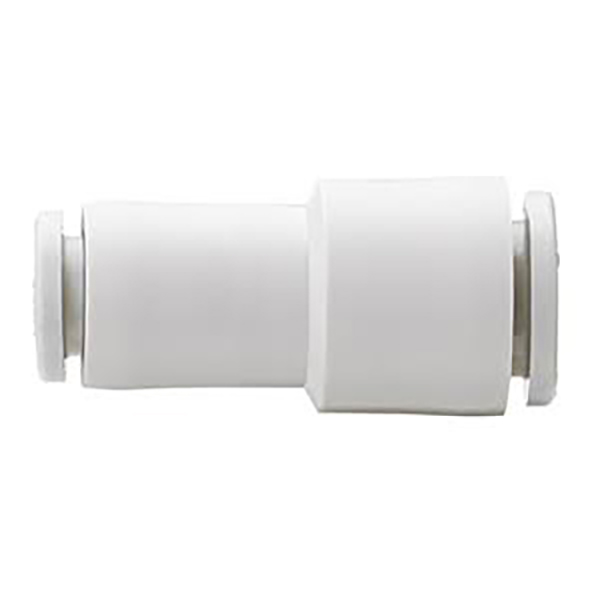

5.4 सीधा श्रृंखला घटाउँदै

मोडेल	ट्यूब ①	ट्यूब ②
KQ2H02-23	Φ२	Φ3.2
KQ2H02-04	Φ२	Φ4
KQ2H23-04	Φ3.2	Φ4
KQ2H23-06	Φ3.2	Φ६
KQ2H04-06	Φ4	Φ६
KQ2H06-08	Φ६	Φ८
KQ2H08-10	Φ८	Φ१०
KQ2H10-12	Φ१०	Φ१२
KQ2H12-16	Φ१२	Φ१६

6. आवेदन परिदृश्यहरू

•ZH / BM / PBM / PBX भ्याकुम जेनेरेटरहरूको लागि हावा आपूर्ति र सोखन पाइपिङ मिलान

• स्वचालन उपकरणहरूमा माइक्रो सिलिन्डर र सोलेनोइड भल्भहरूको लागि पाइपिङ, सीमित स्थानहरूमा स्थापना

• मुख्य एयर लाइन शाखा, बराबर-व्यास ट्यूब बट संयुक्त वा पाइप आकार संक्रमण

• वायवीय परीक्षण जिग्स, रोबोटिक वायवीय सर्किटहरू

7. स्थापना नोटहरू

१. burrs बिना समतल ट्यूब काट्नुहोस्। बुरहरूले सील रिंगहरू खरोंच गर्नेछ र हावा वा भ्याकुम चुहावट निम्त्याउँछ।

२. बङ्गारा संलग्न गर्न सिट नभएसम्म ट्युबिङ पूर्ण रूपमा घुसाउनुहोस्। ट्यूब बाहिर तान्नु अघि सधैं प्रेस विज्ञप्ति रिंग; जबरजस्ती कहिल्यै हिर्काउनु हुँदैन।

३. PU / PA कठोर नायलॉन ट्युबिङको लागि सिफारिस गरिएको। पातलो पर्खाल पीई नरम नली सिफारिस गरिएको छैन।

४। वैक्यूम कार्य अवस्था अन्तर्गत सम्मिलन गहिराई पुष्टि गर्नुहोस्। बारम्बार नकारात्मक दबाब चक्रहरूको लागि, वैकल्पिक चयनको लागि BPS स्क्रू-अन फिटिंगहरूसँग तुलना गर्नुहोस्।
