1. उत्पादन अवलोकन

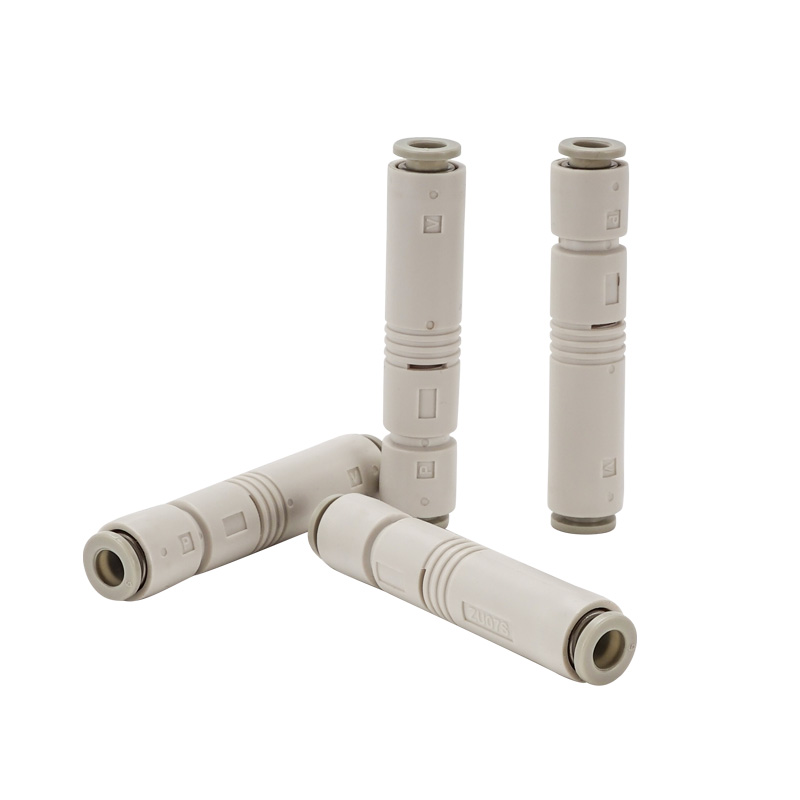

     ZU श्रृंखला इनलाइन सीधा ट्यूब भ्याकुम इजेक्टर हो। भ्याकुम पोर्ट र एयर सप्लाई पोर्ट सिधा रेखामा समाक्षीय रूपमा व्यवस्थित गरिएको छ। यसले सबैभन्दा सानो आकार, अल्ट्रा-हल्का तौल र स्पेस-सेभिंग स्थापना सुविधा दिन्छ। वितरित सक्शन कपहरू, चल्ने कम्पोनेन्टहरू र साँघुरो सीमित ठाउँको लागि उपयुक्त।

2. मूल संरचना र कार्य सिद्धान्त

     • संरचना: SUP आपूर्ति पोर्ट → नोजल → डिफ्यूजर खण्ड → VAC भ्याकुम पोर्ट → EXH निकास पोर्ट, एकीकृत रूपमा मोल्ड गरिएको राल बडी।

     • सिद्धान्त: नोजल मार्फत संकुचित हावाको उच्च-गति जेटले भ्याकुम पोर्टमा भ्याकुम शोषणको लागि नकारात्मक दबाब सिर्जना गर्दछ; निर्मित मौन संरचना संग निकास।

     • सामग्री: मुख्य शरीर: ईन्जिनियरिङ् PBT राल; एक-टच फिटिंग: POM। कपर-मुक्त र फ्लोरिन-मुक्त, RoHS अनुरूप।

     • वजन: ZU05 ≈6.5g, ZU07≈7.0g; नयाँ ZU□A सुधारिएको संस्करण मात्र 3.9g।

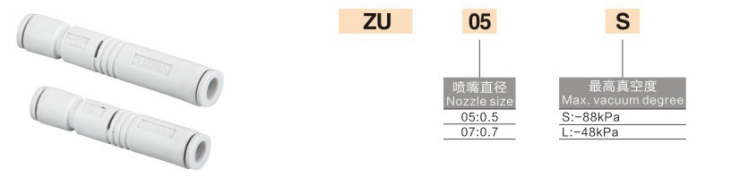

3. मोडेल कोडिङ नियम (SMC मानक)

  पुरानो संस्करण (ZU05 / ZU07)

  ढाँचा: ZU + नोजल बोर + प्रकार (S/L)

     • ZU05S: Φ0.5 नोजल, उच्च भ्याकुम प्रकार (-84kPa)

     • ZU05L: Φ0.5 नोजल, उच्च प्रवाह प्रकार (-48kPa)

     • ZU07S: Φ0.7 नोजल, उच्च वैक्यूम प्रकार

     • ZU07L: Φ0.7 नोजल, उच्च प्रवाह प्रकार

  नयाँ सुधारिएको संस्करण (ZU□A, छोटो र हल्का)

  ढाँचा: ZU + ०३/०४/०५/०७ + S/L + A

     • ०३=Φ०.३, ०४=Φ०.४, ०५=Φ०.५, ०७=Φ०.७

     • S = उच्च भ्याकुम (-87~-90kPa); L = उच्च प्रवाह (-48kPa)

     • A = अपग्रेड गरिएको संस्करण: लम्बाइ 11% द्वारा छोटो, वजन 40% ले घटाइयो

4. कुञ्जी प्यारामिटर तालिका @0.45MPa मानक आपूर्ति दबाव

5. S उच्च भ्याकुम VS L उच्च प्रवाह

     • एस उच्च वैक्यूम प्रकार: परम भ्याकुम -84~-90kPa। साना सक्शन कपहरूका लागि, पातलो, राम्ररी सील गरिएको वर्कपीसहरूलाई बलियो शोषण बल चाहिन्छ, जस्तै इलेक्ट्रोनिक कम्पोनेन्टहरू र पातलो फिल्महरू।

     • एल उच्च प्रवाह प्रकार: परम भ्याकुम -48kPa ठूलो सक्शन प्रवाहको साथ। झरझरा/खराब सतह वर्कपीसहरू, ठूला सक्शन कपहरू, उच्च चुहावट र द्रुत प्रतिक्रिया माग, उदाहरणका लागि उपयुक्त। कार्टन र काठ बोर्ड।

6. स्थापना र पाइपिङ गाइड

  १. स्थापना: कुनै पनि अभिमुखीकरण मा माउन्ट गर्न योग्य, कुनै फिक्सिंग कोष्ठक आवश्यक छैन; हावा पाइपलाइनको बीचमा सीधा सम्मिलित गर्न सकिन्छ।

  २. पाइपिङ

￮ SUP आपूर्ति पोर्ट: Φ6 एयर ट्यूब जडान गर्नुहोस् (मानक)

￮ VAC भ्याकुम पोर्ट: सक्शन कप / भ्याकुम पाइपलाइन जडान गर्नुहोस्

￮ EXH निकास पोर्ट: वायुमण्डलमा खुला, ब्लक नगर्नुहोस्

  ३. दबाब: मानक 0.45MPa, कार्य दायरा 0.1~ 0.6MPa

  ४। तापक्रम: 5 ~ 50 ℃ (हावा स्रोतमा कुनै आइसिङ छैन)

7. विशिष्ट अनुप्रयोग परिदृश्यहरू

     • 3C इलेक्ट्रोनिक्स, सेमीकन्डक्टर, साना सक्शन कपको साथ वितरित सोखन

     • स्वचालन उत्पादन लाइन, भागहरु / रोबोट अन्त प्रभावक चलिरहेको छ

     • संकीर्ण स्थापना ठाउँ, हल्का र उच्च गति प्रतिक्रिया अनुप्रयोगहरू

     • पातलो कागज, पातलो फिल्म, साना भाग र इलेक्ट्रोनिक चिपहरू ह्यान्डल गर्दै

8. चयन तुलना: ZU बनाम ZB बनाम ZL
