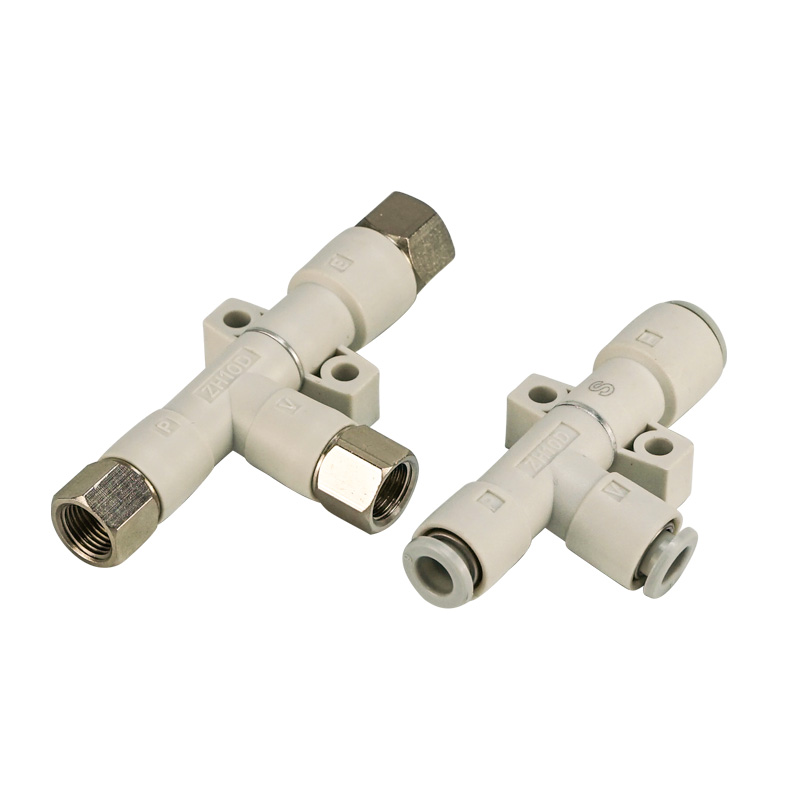

ZH-D श्रृंखला बडी-पोर्टेड भ्याकुम इजेक्टर

ZH‑D शृङ्खला बडी-पोर्टेड भ्याकुम इजेक्टर | एकल-स्टेज Venturi प्रत्यक्ष वायवीय जडान भ्याकुम जेनरेटर

ब्रान्ड: रिच टेक्नोलोजी द्वारा SOLH | आयातित ZH श्रृंखला भ्याकुम जेनरेटरको साथ पूर्ण मेकानिकल आदानप्रदान योग्य

1. उत्पादन अवलोकन

     ZH-D बडी-पोर्टेड प्रकार एकल-स्टेज भेन्टुरी भ्याकुम इजेक्टर हो। SUP आपूर्ति पोर्ट, VAC भ्याकुम पोर्ट र EXH निकास पोर्ट सहित तीन स्वतन्त्र पोर्टहरू बाह्य पाइपिंग आवश्यक छ। मेन बडी भित्र बिल्ट-इन साइलेन्सर छैन। एकीकृत राल नोजल संरचनाको साथ कम्प्याक्ट र हल्का डिजाइन, आयातित ZH श्रृंखलासँग पूर्ण रूपमा आदानप्रदानयोग्य।

  मोडेल भेद

     • ZH‑D बडी-पोर्टेड प्रकार: बाहिरी पाइपिङका लागि तीनवटा पोर्टहरू, बिल्ट-इन साइलेन्सर बिना।

     • ZH‑B बक्स-प्रकार: शरीर भित्र एकीकृत साइलेन्सर संग सुसज्जित, केवल आपूर्ति र भ्याकुम पोर्ट आरक्षित।

  दुई प्रदर्शन ग्रेड:

     • एस स्पेसिफिकेशन (उच्च वैक्यूम): परम भ्याकुम ‑90kPa, सिल गरिएको चिकनी workpieces को लागी आदर्श।

     • L-विशिष्टता (उच्च-प्रवाह): तल्लो भ्याकुम स्तरको साथ ठूलो सक्शन प्रवाह, कागज, कपडा र दफ़्ती जस्ता सास फेर्न सकिने छिद्रयुक्त वर्कपीसहरूका लागि।

  नोजल बोरले Φ0.5 / 0.7 / 1.0 / 1.3 / 1.5 / 1.8 / 2.0mm कभर गर्दछ। धेरै जडान विकल्पहरू समर्थन गर्नुहोस्: एक-टच फिटिंग, G/Rc थ्रेड, NPT इम्पेरियल थ्रेड। बहु माउन्टिंग समाधानहरू: प्रत्यक्ष स्क्रू बन्धन, माउन्टिंग कोष्ठक र DIN रेल स्थापना। रोबोट अन्त प्रभावकर्ता र बहु-स्टेशन मोड्युल अनुप्रयोगहरूको लागि व्यापक रूपमा लागू।

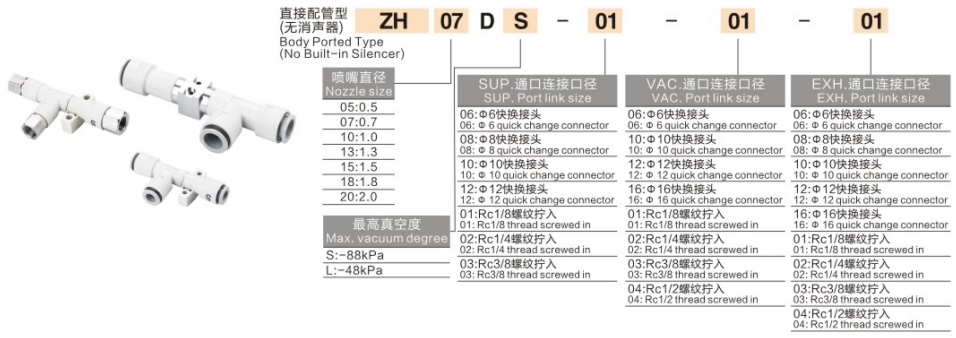

2. पूर्ण मोडेल कोडिङ व्याख्या

उदाहरण मोडेल:ZH10DSA-06-08-10

     • ZH: भ्याकुम इजेक्टरको श्रृंखला कोड

     • 10: नोजल बोर कोड

     • D / B: शरीरको रूप। D = बिल्ट-इन साइलेन्सर बिना 3 बाह्य पोर्टहरू सहित शरीर-पोर्टेड प्रकार; B = एकीकृत साइलेन्सरको साथ बक्स-प्रकार

     • S/L: वैक्यूम विशेषता। S = उच्च-भ्याकुम प्रकार परम ‑90kPa मध्यम सक्शन प्रवाहको साथ; L = उच्च-प्रवाह प्रकार। ZH05-13 परम ‑48kPa; ZH15‑20 परम ‑66kPa, सास लिन सकिने वर्कपीसका लागि ठूलो प्रवाह

     • A: छोटो आयाम र कम तौलको साथ नयाँ पुस्ताको हल्का संस्करण

     • ‑06-08-10: पोर्ट विनिर्देश(SUP-VAC-EXH)। दुई-अङ्कको संख्या मेट्रिक एक-टच फिटिङ साइज (०६=Φ6,08=Φ8,10=Φ10,12=Φ12) हो। F01/F02/F03 G/Rc थ्रेडको लागि; N01/N02 NPT इम्पेरियल थ्रेडको लागि।

  अर्डर उदाहरण: ZH13DSA-08-10-10
     ZH बडी-पोर्टेड भ्याकुम इजेक्टर, Φ1.3mm नोजल, S हाई-भ्याकुम ग्रेड, नयाँ ए लाइटवेट संस्करण; आपूर्ति पोर्ट Φ8, भ्याकुम पोर्ट Φ10, निकास पोर्ट Φ10 वन-टच फिटिंग।

3. कोर प्रदर्शन लाभहरू

     • तीन पूर्ण रूपमा स्वतन्त्र बाह्य पोर्टहरू: छुट्टै SUP आपूर्ति, VAC भ्याकुम र EXH निकास पोर्टहरू। निकास ग्यासले बाह्य साइलेन्सर वा केन्द्रीकृत निकास पाइपलाइन जडान गर्न सक्छ। रोबोट अन्त प्रभावकर्ता र मोड्युल एकीकरणको लागि उपयुक्त, आन्तरिक साइलेन्सर स्पेस अवरोधहरूबाट मुक्त।

     • हल्का एकीकृत राल नोजल: नोजल र मुख्य बडी उल्लेखनीय तौल घटाउनको लागि एकीकृत रूपमा मोल्ड गरिएको, उच्च-गति चल्ने EOAT को लागि उपयुक्त। नयाँ A संस्करणले लम्बाइ र उचाइलाई छोटो पार्छ, वजन 74% सम्म घटाउँछ।

     • दोहोरो वैक्यूम प्रदर्शन विकल्प: गिलास, धातु पाना र प्लास्टिक आवास सहित चिकनी सील workpieces को लागि उच्च भ्याकुम; लिकेज क्षतिपूर्तिको लागि कार्टन, फिल्म, कपडा र चुहावट-प्रवण सामग्रीहरूको लागि एल उच्च-प्रवाह।

     • रिच पोर्ट चयन: मेट्रिक वन-टच फिटिंग, G/Rc पाइप थ्रेड र NPT इम्पेरियल थ्रेड विश्वव्यापी-बजार उपकरण अनुकूलनको लागि।

     • विविध माउन्टिंग विधिहरू: लचिलो लेआउटको लागि प्रत्यक्ष स्क्रू फास्टनिङ, मानक कोष्ठक, L-आकारको कोष्ठक र DIN रेल माउन्टिङ।

     • तेल रहित सञ्चालन आवश्यकता: तेल-धुंधको स्नेहन निषेधित छ, केवल सुख्खा फिल्टर गरिएको कम्प्रेस्ड हावा आवश्यक छ।

4. मानक प्राविधिक विशिष्टताहरू

0.5MPa आपूर्ति दबाव (ANR) मा प्रदर्शन

L‑उच्च-प्रवाह संस्करणको लागि: कम अन्तिम भ्याकुम स्तरको साथ समान नोजल बोर अन्तर्गत उच्च सक्शन प्रवाह।

5. ZH‑D VS ZH‑B तुलना तालिका

6. चरण-दर-चरण चयन मार्गदर्शन

     • S/L प्रदर्शन चयन

 ￮ ✅ S हाई-भ्याकुम (‑90kPa): चिकनी सिल गरिएको वर्कपीसहरू जस्तै स्टिल प्लेट, गिलास, प्लास्टिक हाउसिंग, PCB; सानो रिसाव, उच्च सोखना बल आवश्यक छ।

 ￮ ✅ L उच्च-प्रवाह: कार्टन, फोम, फिल्म, कपडा र अन्य चुहावट-प्रवण सास फेर्ने workpieces, ठूलो प्रवाह भ्याकुम चुहावट क्षतिपूर्ति गर्दछ।

     • नोजल बोर चयन: कुल सक्शन-कप शोषण क्षेत्र अनुसार चयन गर्नुहोस्। ठूलो नोजलले उच्च सक्शन प्रवाह ल्याउँछ जबकि उच्च हावा खपत हुन्छ। कम्प्रेस्ड-एयर फोहोर रोक्नको लागि ओभर साइज नोजलबाट बच्नुहोस्।

     • पोर्ट प्रकार चयन: घरेलु स्वचालन उपकरणहरूको लागि मेट्रिक एक-टच फिटिंग (06/08/10/12); विदेशी निर्यात मिसिनहरूको लागि जी थ्रेड / एनपीटी थ्रेड।

     • D-प्रकारको लागि निकास ह्यान्डलिंग नोट: D- भेरियन्टमा बिल्ट-इन साइलेन्सर छैन। EXH निकास पोर्ट बाह्य साइलेन्सर जडान गर्नुपर्छ अन्यथा शोर चरम हुनेछ; वा उपकरण क्याबिनेट बाहिर मार्ग निकास पाइप।

     • भ्याकुम पत्ता लगाउने समाधान: ZH श्रृंखला भ्याकुम इजेक्टर बिना निर्मित दबाव स्विच। यदि संकेत प्रतिक्रिया आवश्यक छ भने बाह्य ZSE भ्याकुम दबाव स्विच थप्नुहोस्।

7. विशिष्ट अनुप्रयोग परिदृश्यहरू

     • रोबोट EOAT अन्तिम-आर्म पिकिङ: 3C प्लास्टिक पार्ट्स, PCB र ब्याट्री पाना ह्यान्डलिंग

     • प्याकेजिङ उद्योग: कार्टन, फिल्म र कागज सामग्री पिकअप

     • इंजेक्शन मोल्डिङ रोबोटको लागि सानो आकारको भाग डिमोल्डिङ

     • बहु-सक्शन-कप सिंक्रोनस सोखनको लागि बहु-समानान्तर भ्याकुम मोड्युल

     • केन्द्रीकृत फोहोर-ग्यास निकास उपकरण आवास बाहिर आवश्यक स्वचालन स्टेशनहरू

8. मानक वायमेटिक सर्किट रेखाचित्र विवरण

     ZH‑D बडी-पोर्टेड मानक सर्किट: AFC एयर-स्रोत फिल्टर (तेल-मिस्ट एकाइ निषेधित) → 3/2 सोलेनोइड भल्भ → ZH‑D को SUP आपूर्ति पोर्ट; VAC भ्याकुम पोर्टले ZFC भ्याकुम फिल्टरलाई सक्शन कपमा जडान गर्दछ; EXH निकास पोर्टले बाह्य साइलेन्सर वा निकास नलीलाई बाहिरी उपकरणहरू जोड्दछ।

9. महत्त्वपूर्ण सञ्चालन नोटहरू

     • तेल-धुंध लुब्रिकेटर सख्त रूपमा निषेधित छ। तेल प्रदूषकले सानो नोजल छिद्रलाई बन्द गर्नेछ, सक्शन-बल क्षय वा पूर्ण विफलता निम्त्याउँछ। हावाको श्रोत उपचारको लागि मात्र एयर फिल्टर अपनाइनेछ।

     • ZFC इनलाइन भ्याकुम फिल्टर भ्याकुम साइडमा स्थापित हुनुपर्छ। धुलो कण प्रवेश नोजल अवरोध को नेतृत्व गर्नेछ।

     • ZH-D बडी-पोर्टेड इजेक्टरको लागि, EXH निकास पोर्टले अत्यधिक आवाज स्तरबाट बच्नको लागि साइलेन्सर सुसज्जित गर्नुपर्छ।

     • सिफारिस गरिएको आपूर्ति दबाव: 0.4-0.5MPa। पूर्ण 0.6MPa अन्तर्गत लामो-अवधि निरन्तर सञ्चालन सिफारिस गरिएको छैन।

     • भ्याकुम इजेक्टर र सक्शन कप बीचको नलीको लम्बाइ कम गर्नुहोस्, छिटो भ्याकुम प्रतिक्रियाको लागि पाइपलाइनको भोल्युम घटाउनुहोस्।
