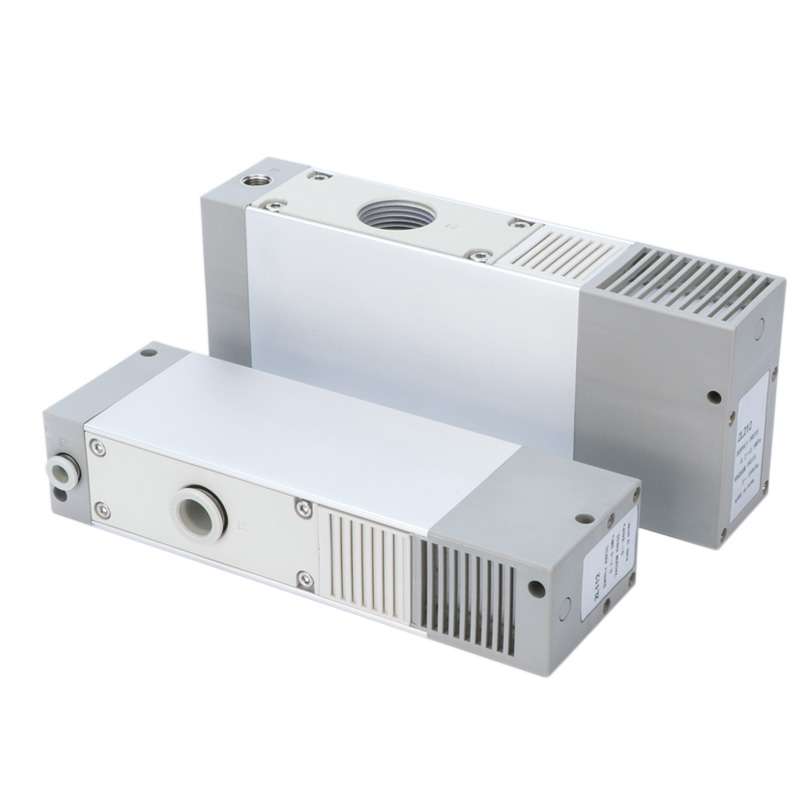

ZL-श्रृङ्खला भ्याकुम इजेक्टर

SOLIH ZL1 श्रृंखला बहु चरण ऊर्जा बचत भ्याकुम इजेक्टर, SMC ZL1 सँग पूर्ण रूपमा आदानप्रदानयोग्य। अधिकतम सक्शन प्रवाह 100L/min (ANR) 0.4-0.6MPa आपूर्तिमा। भल्भलेस वा आपूर्ति/रिलीज भल्भ संयोजनहरू (K1/K2/B1/B2), वैकल्पिक भ्याकुम प्रेसर स्विच (NPN/PNP, एनालग आउटपुट), सूचक-सर्ज सुरक्षा सर्किटहरू सहित भल्भ संस्करणहरूसँग एकीकृत। रोबोट EOAT, 3C पिक एण्ड प्लेस, लिथियम ब्याट्री र छिद्रपूर्ण सामग्री ह्यान्डलिंग स्वचालनका लागि आदर्श।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

ZL-श्रृङ्खला बहु-चरण ऊर्जा बचत भ्याकुम इजेक्टर | मोड्युलर-भल्भ / भल्भलेस पूर्ण चयन

ब्रान्ड: रिच टेक्नोलोजी द्वारा SOLH | पूर्ण मेकानिकल र इन्टरफेस SMC ZL1 मूल शृङ्खलासँग आदानप्रदानयोग्य

1. उत्पादन अवलोकन

SOLIH ZL1-श्रृंखलाले SMC ZL1 मूल आयाम र पोर्ट लेआउटसँग पूर्ण रूपमा आदानप्रदान गर्न सकिने बहु-चरण डिफ्यूजर भेन्चुरी ऊर्जा बचत भ्याकुम इजेक्टर संरचना अपनाउछ। समान हावा खपत अवस्था अन्तर्गत, यसले उच्च सक्शन प्रवाह र कम ऊर्जा हानि प्रदान गर्दछ। उच्च-गति पिक-एन्ड-प्लेस रोबोट हेरफेरहरू र छिद्रपूर्ण सास फेर्न सकिने वर्कपीसहरूका लागि बलियो शोषण अनुप्रयोगहरूको लागि व्यापक रूपमा तैनात।

चयनको लागि दुई मुख्य कन्फिगरेसनहरू:

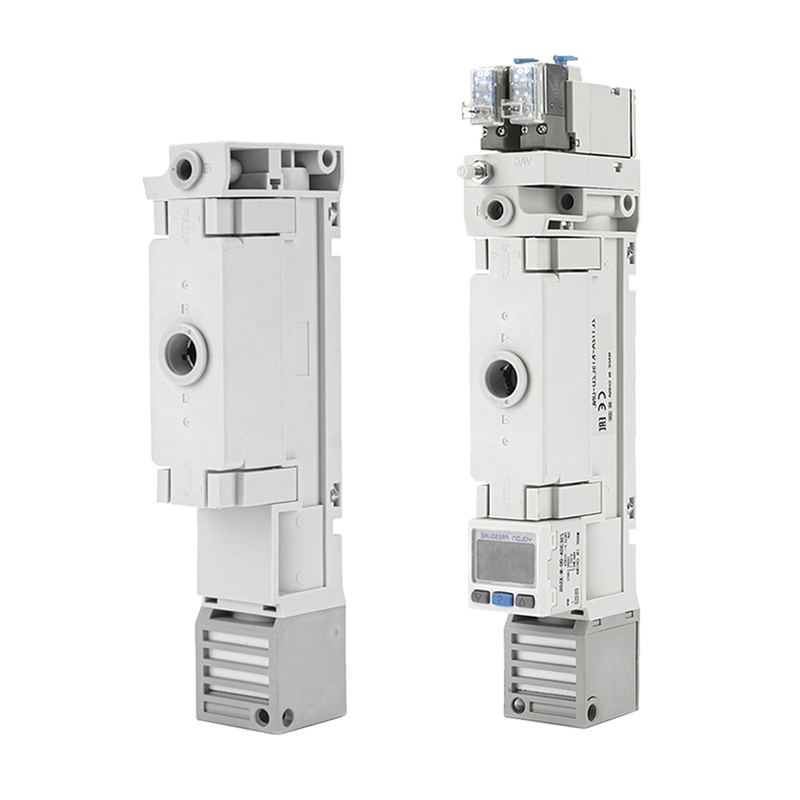

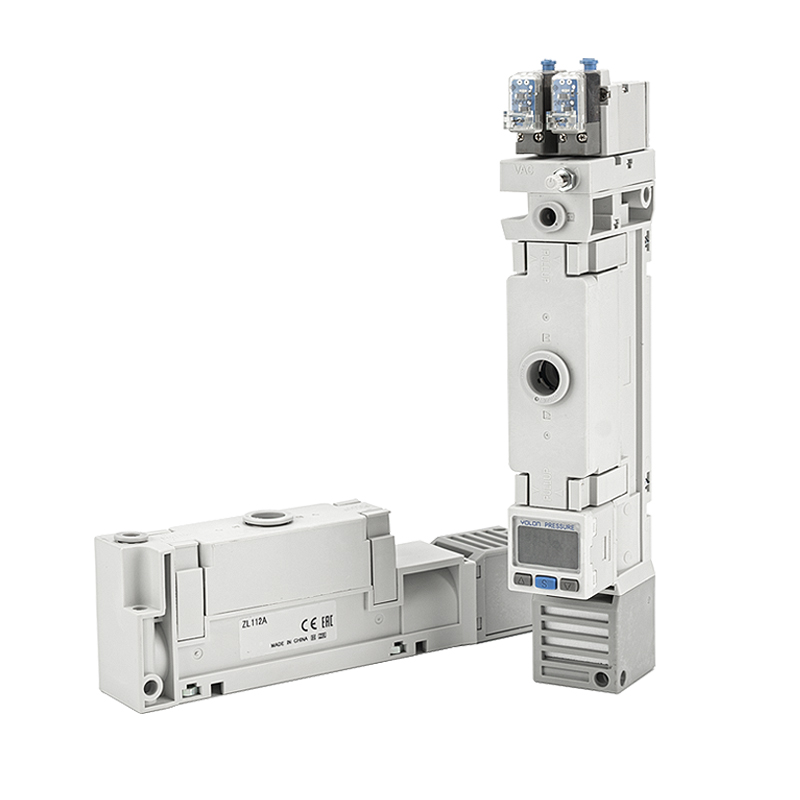

• भल्भ रहित प्रकार (भल्भ बिना): शुद्ध इजेक्टर शरीर मात्र, बाह्य solenoid भल्भ द्वारा नियन्त्रित। अनुकूलन प्रणाली एकीकरणको लागि कम लागत र अत्यधिक लचिलो।

• साथ-भल्भ प्रकार: एकीकृत आपूर्ति भल्भ, रिलीज भल्भ र भ्याकुम दबाव पत्ता लगाउने मोड्युल। कुनै अतिरिक्त बाह्य भल्भ कम्पोनेन्टहरू आवश्यक पर्दैन, सरलीकृत पाइपिङ र छिटो प्रतिक्रिया। रोबोट एन्ड-अफ-आर्म टूलिङ (EOAT) को लागि रुचाइएको मुख्यधारा समाधान।

मोडेल 12A विनिर्देश: अधिकतम सक्शन प्रवाह 100L/min (ANR), कार्य आपूर्ति हावाको चाप 0.4~ 0.6MPa सफा संकुचित हावा। आपूर्ति पोर्ट र भ्याकुम पोर्ट एक-टच फिटिंग संग सुसज्जित: Φ6 मेट्रिक वा Φ1/2‑इन्च इम्पेरियल वैकल्पिक।

2. सामान्य मोडेल कोडिङ अवलोकन

२.१ भल्भलेस बेसिक कोडिङ

ZL1-12A

• ZL1: बहु-चरण भ्याकुम इजेक्टर श्रृंखला कोड

• 12A: साइज कोड, अधिकतम सक्शन प्रवाह 100L/मिनेट (ANR)

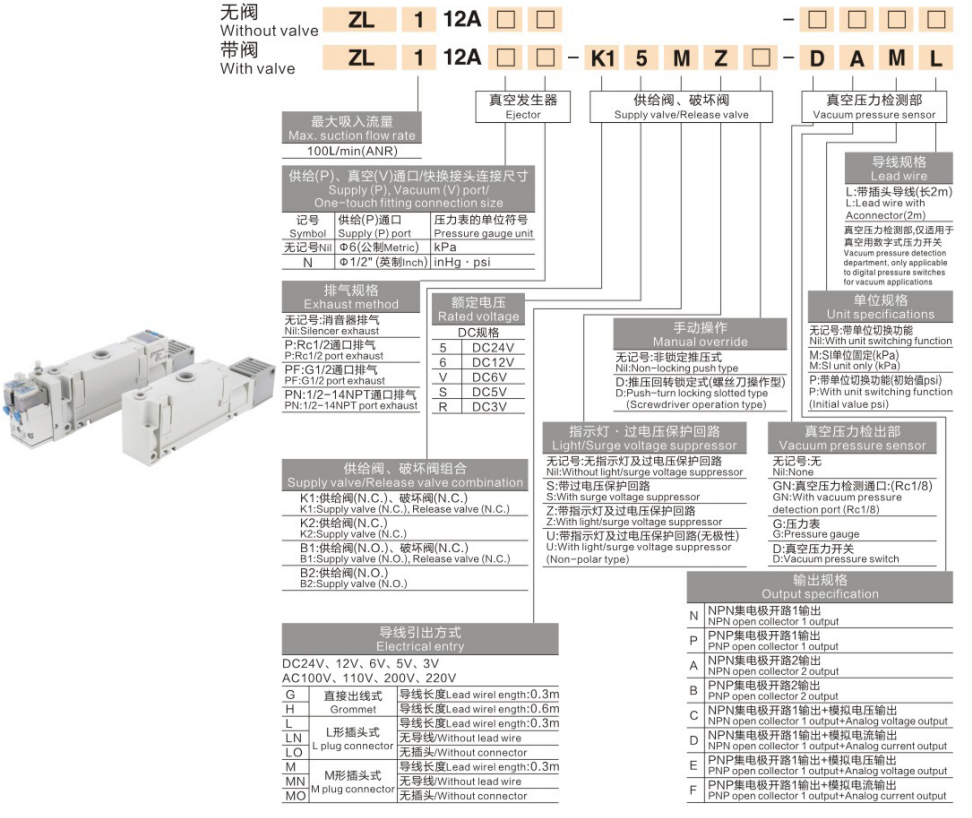

2.2-भाल्भ संस्करणको लागि पूर्ण कोडिङ (ड्राइंग उदाहरण)

पूर्ण उदाहरण:ZL1-12A‑K15MZ‑DAML

कोड खण्ड	अनुरूप मोड्युल र परिभाषा
ZL1-12A	श्रृंखला + आकार कोड (100L/min) भ्याकुम इजेक्टर मुख्य शरीर
K1	आपूर्ति भल्भ N.C. + रिलीज भल्भ N.C संयोजन, आपूर्ति / रिलीज भल्भ विधानसभा
5	रेटेड कुण्डल भोल्टेज DC24V
M	M-आकार प्लग-प्रकार तार आउटलेट, केबल लम्बाइ 0.3m
Z	सूचक बत्ती र ओभर-भोल्टेज सुरक्षा सर्किट संग
D	निर्मित भ्याकुम दबाव स्विच पत्ता लगाउने एकाइ
A	NPN खुला-कलेक्टर डुअल-च्यानल आउटपुट विशिष्टता
M(L)	दबाब-स्विच केबल: प्लगको साथ ०.३ मिटर / २ मिटर, एउटा मात्र चयन गर्नुहोस्

3. पूर्ण चरण-दर-चरण मोडेल कोड ब्रेकडाउन

३.१ आपूर्ति(P) / भ्याकुम(V) पोर्ट वन-टच फिटिङ साइज

मार्क	आपूर्ति (पी) पोर्ट	दबाव एकाइ विकल्प
कुनै चिन्ह छैन / एन	Φ6 मेट्रिक वन-टच फिटिंग	kPa
इन्च संस्करण	Φ1/2" इम्पेरियल वन-टच फिटिंग	inHg, psi

3.2 निकास विधि

मार्क	निकास विवरण
कुनै चिन्ह छैन	साइलेन्सर निकास (मानक, कम आवाज प्रदर्शन)
PR	1/4" पोर्ट निकास, केन्द्रीकृत निकासको लागि बाह्य पाइपिंग
PG1/2	G1/2 पोर्ट निकास, ठूलो-प्रवाह केन्द्रीकृत निकास
PN1/2‑14NPT	NPT 1/2-14 उत्तर-अमेरिकी उपकरणहरूको लागि पोर्ट निकास

3.3 रेटेड भोल्टेज

कोड	भोल्टेज विशिष्टता
5	DC24V (औद्योगिक मूलधार)
6	DC12V
V	DC6V (वैकल्पिक)
गाविस	DC5V (कस्टम-मेड मात्र)

३.४ आपूर्ति भल्भ र रिलिज भल्भ संयोजनहरू (भल्भ मोडेलहरूका लागि)

कोड	वाल्व संयोजन	प्रकार्य विवरण
K1	आपूर्ति भल्भ N.C. + रिलीज भल्भ N.C.	भ्याकुम निर्माण-अपको लागि ऊर्जा आपूर्ति; द्रुत ब्रेक-भ्याक्यूमको लागि रिलिजलाई ऊर्जा दिनुहोस्। मानक मुख्यधारा चयन।
K2	आपूर्ति भल्भ N.C. (रिलिज भल्भ छैन)	आपूर्ति नियन्त्रण मात्र; वैक्यूम प्राकृतिक रूपमा जारी, लागत-अनुकूलित समाधान।
B1	आपूर्ति भल्भ N.O. + रिलीज भल्भ N.C.	सामान्यतया-खुल्ला आपूर्ति भल्भ, पावर-अफमा निरन्तर हावा आपूर्ति, विशेष भ्याकुम-होल्डिंग कार्य अवस्थाहरूको लागि।
B2	आपूर्ति भल्भ N.O. (रिलिज भल्भ छैन)	आधारभूत सामान्यतया-खुला आपूर्ति कन्फिगरेसन।

3.5 म्यानुअल ओभरराइड प्रकार्य

मार्क	म्यानुअल-ओभरराइड सञ्चालन मोड
कुनै चिन्ह छैन	नन-लेचिङ पुश-बटन: बलियो बनाउन पुश गर्नुहोस्, रिसेटको लागि छोड्नुहोस्।
D	पुश-टर्न लकिङ प्रकार (स्क्रू ड्राइभर चलाउन सकिने), कमिसन र डिबगिङको समयमा निरन्तर हावा आपूर्तिको लागि लक।

3.6 सूचक बत्ती र ओभर-भोल्टेज संरक्षण सर्किट

मार्क	कन्फिगरेसन विवरण
कुनै चिन्ह छैन	कुनै सूचक बत्ती र कुनै ओभर-भोल्टेज सुरक्षा सर्किट छैन।
S	कुण्डल सेवा जीवन विस्तार गर्न निर्मित ओभर-भोल्टेज सर्ज-सप्रेसन सर्किट।
Z	पावर अन स्थिति दृश्यका लागि सूचक बत्ती प्लस ओभर-भोल्टेज सुरक्षा सर्किट।
U	ध्रुवता-मुक्त सूचक बत्ती र ओभर-भोल्टेज सुरक्षा सर्किट, स्वैच्छिक तारहरू अनुमति छ।

3.7 विद्युतीय प्रवेश / तार आउटलेट मोड

कोड	केबल आउटलेट परिभाषा
G	Grommet केबल प्रविष्टि, केबल लम्बाइ: 0.3m
H	L-आकार प्लग-प्रकार आउटलेट, केबल लम्बाइ: 0.6m
LN	L-आकार प्लग-प्रकार, कुनै केबल आपूर्ति गरिएको छैन (ग्राहक स्वयं-तयार तार हार्नेस)
M	M-आकार प्लग-प्रकार आउटलेट, केबल लम्बाइ: 0.3m
MN	M-आकार प्लग-प्रकार, कुनै केबल आपूर्ति गरिएको छैन (ग्राहक स्वयं-तयार तार हार्नेस)

3.8 भ्याकुम प्रेसर एकाइ (भ्याकुम-डिटेक्शन सुसज्जित एकाइहरूको लागि मात्र मान्य)

मार्क	एकाइ सेटिङ
कुनै चिन्ह छैन	बहु-इकाई स्विच गर्न मिल्ने: kPa / inHg / psi चयन गर्न मिल्ने
M	स्थिर-इकाई, kPa मात्र
S	बहु-इकाई स्विच गर्न मिल्ने, कारखाना psi मा प्रिसेट
P	बहु-इकाई स्विच गर्न मिल्ने, कारखाना psi मा प्रिसेट

3.9 भ्याकुम प्रेसर पत्ता लगाउने मोड्युल

मार्क	पत्ता लगाउने प्रकार्य र अनुप्रयोग
कुनै चिन्ह छैन	कुनै पत्ता लगाउने एकाइ छैन; शुद्ध इजेक्टर शरीर, बाहिरी सेन्सर अलग जडान गर्नुहोस्।
GN	भ्याकुम पत्ता लगाउने पोर्ट (Rc1/8), बाह्य डिजिटल दबाव गेज वा PLC अधिग्रहण मोड्युल जडान गर्नुहोस्।
G	स्थानीय अन-साइट भिजुअल भ्याकुम-स्तर पढाइको लागि निर्मित एनालग दबाव गेज।
D	बिल्ट-इन भ्याकुम प्रेशर स्विच, आउटपुट स्विच / हराएको-पार्ट अलार्म र वर्कपीस-इन-प्लेस प्रतिक्रियाको लागि एनालग सिग्नल।

3.10 आउटपुट विशिष्टता (D-प्रकार भ्याकुम प्रेसर स्विचको लागि)

कोड	आउटपुट मोड विवरण
N	NPN ओपन-कलेक्टर 1-च्यानल आउटपुट, PLC NPN इनपुट च्यानलको लागि मानक
P	PNP ओपन-कलेक्टर 1-च्यानल आउटपुट
A	NPN खुला-कलेक्टर डुअल-च्यानल स्वतन्त्र आउटपुट
W	PNP ओपन-कलेक्टर डुअल-च्यानल स्वतन्त्र आउटपुट
C	NPN 1-च्यानल स्विच + एनालग भोल्टेज आउटपुट
D	NPN 1-च्यानल स्विच + एनालग वर्तमान आउटपुट
E	PNP 1-च्यानल स्विच + एनालग भोल्टेज आउटपुट
F	PNP 1-च्यानल स्विच + एनालग वर्तमान आउटपुट

3.11 दबाव-स्विच केबल विशिष्टता (डी-प्रकारको लागि)

कोड	केबल परिभाषा
L	पूर्व-एकत्रित प्लग-इन केबल, कुल लम्बाइ: 2m
M	पूर्व-एकत्रित प्लग-इन केबल, कुल लम्बाइ: ०.३ मिटर

4. कोर प्राविधिक निर्दिष्टीकरण सारांश

प्यारामिटर वस्तु	मानक विशिष्टता
कार्य सिद्धान्त	बहु-चरण विसारक भेन्टुरी भ्याकुम इजेक्टर, उच्च दक्षता ऊर्जा बचत संरचना
अधिकतम सक्शन प्रवाह (१२ए आकार)	100L/मिनेट (ANR)
मानक आपूर्ति वायु दबाव	0.4 ~ 0.6MPa
आपूर्ति / भ्याकुम पोर्ट	एक-टच फिटिंग: Φ6 मेट्रिक / Φ1/2" इम्पेरियल वैकल्पिक
निकास विकल्पहरू	मानक साइलेन्सर निकास; PR / PG / PN पोर्ट-प्रकार केन्द्रीकृत बाह्य निकास वैकल्पिक
रेटेड कुंडल भोल्टेज	DC24V / DC12V / DC6V; DC5V अनुकूलन अनुरोधमा उपलब्ध छ
विद्युतीय प्रवेश विकल्प	G grommet / H‑L आकार प्लग / M‑M आकार प्लग; ग्राहक तारहरूको लागि LN / MN केबल-रहित संस्करण
भ्याकुम पत्ता लगाउने एकाइ	कुनै पत्ता लगाउने छैन / GN पत्ता लगाउने पोर्ट(Rc1/8) / G लोकल प्रेसर गेज / D बिल्ट-इन भ्याकुम प्रेसर स्विच
सिग्नल आउटपुट	NPN / PNP एकल-दोहोरो च्यानल स्विच आउटपुट; एनालग भोल्टेज / वर्तमान आउटपुट वैकल्पिक
सूचक र सर्ज-संरक्षण	कुनै सुरक्षा छैन / S सर्ज-संरक्षण / Z सूचक + संरक्षण / U ध्रुवता-मुक्त सूचक + संरक्षण

5. भल्भ रहित VS ‑भल्भ चयन सन्दर्भ तालिका

तुलना वस्तु	भल्भलेस प्रकार ZL1-12A	‑भल्भ प्रकार ZL1‑12A‑K1 सँग…
एकीकृत वाल्व	कुनै बिल्ट-इन भल्भहरू छैनन्, बाह्य 3-वे सोलेनोइड भल्भ आवश्यक छ	एकीकृत आपूर्ति भल्भ + रिलीज भल्भ (K1/K2/B1/B2 श्रृंखला)
भ्याकुम ब्रेक विधि	बाह्य वाल्व वा प्राकृतिक रिलीज द्वारा नियन्त्रित	द्रुत वर्कपीस ड्रप-अफको लागि निर्मित-इन रिलीज भल्भद्वारा तत्काल भ्याकुम ब्रेक
प्रतिक्रिया गति	बाह्य भल्भ र पाइप लाइन लेआउटमा निर्भर	उच्च-साइकल-दर रोबोट अनुप्रयोगको लागि द्रुत एकीकृत प्रतिक्रिया
पाइपिंग जटिलता	छुट्टै भल्भ, फिटिङ र फिल्टर सामान चाहिन्छ	उच्च एकीकृत, न्यूनतम अन-साइट पाइपिंग कार्य
लागत र लचीलापन	न्यूनतम लागत, अधिकतम प्रणाली-डिजाइन लचिलोपन	उच्च एकीकरण स्तर, रोबोट EOAT अन्त प्रभावकर्ताको लागि रुचाइएको
दबाव पत्ता लगाउने	बाह्य वैक्यूम दबाव स्विच आवश्यक छ	वैकल्पिक निर्मित G दबाव गेज / D भ्याकुम दबाव स्विच

6. मानक भ्याकुम सर्किट कन्फिगरेसन समाधान

समाधान १: भल्भलेस लागत-अप्टिमाइज्ड सर्किट

AFC2000 गैर-तेल दुई-इकाई वायु स्रोत उपचार → 3V110 3-वे सोलेनोइड भल्भ → ZL1‑12A भल्भलेस भ्याकुम इजेक्टर → ZPT भ्याकुम सक्शन कप

समाधान २:-भाल्भ हाई-स्पीड रोबोट पिक-एन्ड-प्लेस सर्किटको साथ

AR दबाव नियामक → ZL1‑12A‑K15MZ‑DAML (एकीकृत आपूर्ति भल्भ, रिलीज भल्भ र भ्याकुम दबाव स्विच) → रोबोट अन्त-प्रभावकारी सक्शन कप, स्वचालित हराएको-वर्कपीस अलार्म प्रकार्य समर्थित।

समाधान ३: बहु-बैंक केन्द्रीकृत वायु आपूर्ति सर्किट

AFC ठूलो-प्रवाह गैर-तेल दुई-इकाई → बहु ZL1-भल्भ इजेक्टर मेनिफोल्ड असेंबली → बहु-सक्शन-कप सिंक्रोनस सामग्री पिकिङ।

7. चरण-दर-चरण चयन मार्गदर्शन

• पोर्ट साइज: मानक PU6 / Φ6 ट्युबिङका लागि, नो-मार्क मेट्रिक पोर्ट चयन गर्नुहोस्। इम्पेरियल Φ1/2" ट्युबिङका लागि, inHg/psi दबाव एकाइसँग इम्पेरियल पोर्ट निर्दिष्ट गर्नुहोस्।

• निकास: कम आवाज कार्यशाला वातावरणको लागि, मानक साइलेन्सर निकास राख्नुहोस्। निर्दिष्ट सुरक्षित क्षेत्रमा थकानको लागि, PR / PG / PN पोर्ट-प्रकार केन्द्रीकृत निकास अपनाउनुहोस्।

• भोल्टेज: DC24V (कोड 5) घरेलु स्वचालन उपकरणको लागि; DC12V / DC6V युरोपेली निर्यात वा कम-भोल्टेज-उपकरण परियोजनाहरूको लागि।

• वाल्व संयोजन: K1 (N.C. आपूर्ति + N.C. रिलीज) मानक उच्च-गति पिक-र-प्लेसको लागि; लागत घटाउनको लागि K2; B1/B2 विशेष सामान्य-खुला भ्याकुम-होल्डिङ कार्य अवस्थाहरूको लागि।

• पत्ता लगाउने आवश्यकता: PLC छुटेको-भाग अलार्मको लागि D भ्याकुम प्रेसर स्विच (NPN/PNP मिल्दो PLC इनपुट प्रकार) छनोट गर्नुहोस्; साइट दृश्य निरीक्षणको लागि G स्थानीय दबाव गेज; तेस्रो-पक्ष बाह्य डेटा अधिग्रहणको लागि GN पत्ता लगाउने पोर्ट।

• सूचक र सर्ज-संरक्षण: क्याबिनेट निदान संकेतको लागि Z / U संस्करण चयन गर्नुहोस्; आर्द्र कठोर काम गर्ने वातावरणको लागि एस ओभर-भोल्टेज-सुरक्षा।

• म्यानुअल ओभरराइड: बारम्बार कमिसन र डिबगिङ परिदृश्यहरूको लागि D पुश-टर्न लकिङ म्यानुअल-ओभरराइड छनौट गर्नुहोस्, लक गरिएको निरन्तर हावा आपूर्तिलाई समर्थन गर्नुहोस्।

8. विशिष्ट उद्योग अनुप्रयोग परिदृश्यहरू

• 3C इलेक्ट्रोनिक्स पीसीबी र चिप हाई-स्पीड पिक-एन्ड-प्लेस ह्यान्डलिंग

• लिथियम-आयन ब्याट्री इलेक्ट्रोड पाना सामग्री स्थानान्तरण

• कार्टन र छिद्रपूर्ण-सामग्री बलियो-बल अवशोषण

• ग्लास र शीट-मेटल हेवी-ड्युटी रोबोट पिकिङ

• इन्जेक्शन-मोल्डिङ रोबोट पार्ट हटाउने र डिमोल्डिङ

• खाद्य प्रशोधन प्याकेजिङ्ग हडप्ने आवेदन

• रसद क्रमबद्ध उच्च गति रोबोट स्थानान्तरण प्रणाली

9. महत्त्वपूर्ण सञ्चालन र स्थापना नोटहरू

• तेल-मिस्ट FRL एकाइहरू (AC / BC श्रृंखला तीन-इकाई) प्रयोग नगर्नुहोस्। भ्याकुम इजेक्टर हावा आपूर्तिको लागि। स्नेहन तेलले बहु-चरण डिफ्यूजर नोजलहरू बन्द गर्नेछ, AFC गैर-तेल दुई-इकाइ एयर-स्रोत उपचार एकाइ अपनाउनुपर्छ।

• अनिवार्य रूपमा ZFC इनलाइन भ्याकुम फिल्टर अपस्ट्रीम साइडमा स्थापना गर्नुहोस्। साना बहु-स्टेज नोजलहरू धुलोको लागि संवेदनशील हुन्छन्; चूषण प्रवाह एक पटक कण दूषित द्वारा अवरुद्ध एक पटक भारी गिरावट हुनेछ।

• छिटो भ्याकुम निर्माण र स्थिर सक्शन कार्यसम्पादनको ग्यारेन्टी गर्न इजेक्टर र सक्शन कपको बीचमा नलीको लम्बाइ सकेसम्म छोटो राख्नुहोस्।

• इष्टतम आपूर्ति वायु दबाव दायरा 0.4 ~ 0.6MPa। अपर्याप्त दबाबले कमजोर चूषण निम्त्याउँछ; अत्यधिक दबाबले कम्प्रेस्ड-हावा खपत बढाउँछ।

• भल्भ मोडेलहरूका लागि, कन्ट्रोल क्याबिनेटहरू भित्र सोलेनोइड कोइल सेवा जीवन विस्तार गर्न निर्मित सर्ज-संरक्षण सर्किटको साथ Z/S/U संस्करणहरू चयन गर्नुहोस्।

• PR / PG / PN केन्द्रीकृत निकास कन्फिगरेसनहरूको लागि, अबाधित निकास पाइपिंग कायम राख्नुहोस्, ब्याक-प्रेसरले भ्याकुम-निर्माण कार्यसम्पादनलाई गम्भीर रूपमा घटाउनेछ।
