ब्रान्ड: रिच टेक्नोलोजी द्वारा SOLH | आयातित ZH‑B शृङ्खलासँग ड्रप-इन प्रतिस्थापन उपयुक्त
 |

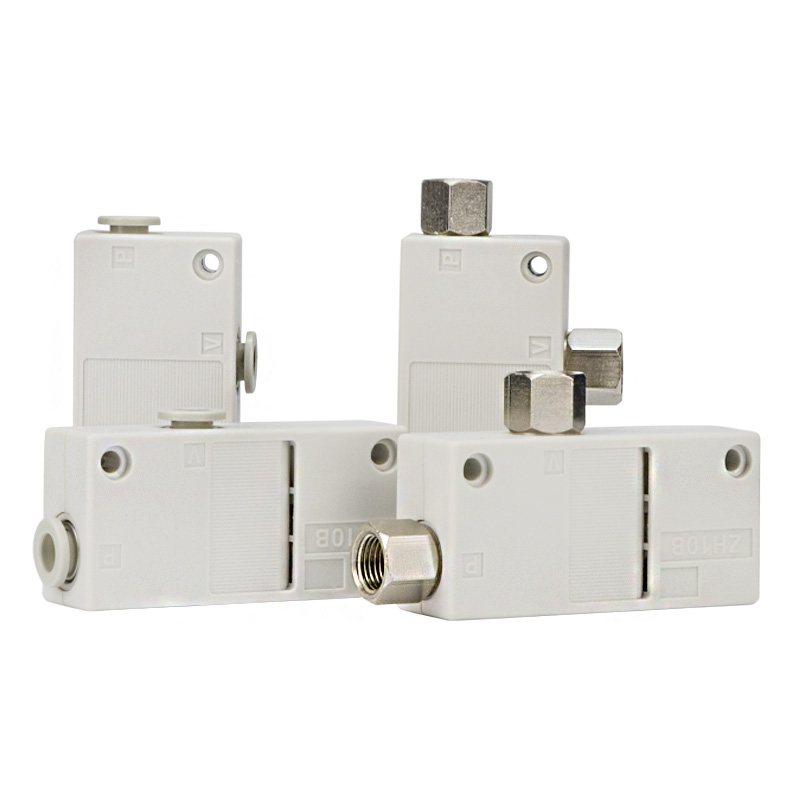

ZH‑B बक्स प्रकार भ्याकुम इजेक्टरले शरीर भित्र एकीकृत साइलेन्सरको साथ एकल-स्टेज भेन्टुरी सिद्धान्त अपनाउछ। केवल दुई पोर्टहरू आरक्षित छन्: SUP आपूर्ति पोर्ट र VAC भ्याकुम पोर्ट, कुनै छुट्टै निकास पोर्ट छैन। निकास हावा सिधै निर्मित साइलेन्सर मार्फत डिस्चार्ज गरिन्छ। बाह्य साइलेन्सर बिना अल्ट्रा-सरल स्थापना आवश्यक छ। आयाम र जडान इन्टरफेसमा आयातित ZH‑B सँग पूर्ण रूपमा विनिमेय। दुई कार्यसम्पादन संस्करणहरू उपलब्ध छन्: S हाई-भ्याक्यूम प्रकार र L उच्च-प्रवाह प्रकार, पूर्ण नोजल आकारहरूको साथ। कम्प्याक्ट साना स्वचालन फिक्स्चर र रोबोट पिक-एन्ड-प्लेस अनुप्रयोगहरूको लागि आदर्श।
मोडेल भेद
• ZH‑B बक्सको प्रकार: बिल्ट-इन साइलेन्सर, २ पोर्टहरू (SUP र VAC)
• ZH-D बडी-पोर्ट गरिएको प्रकार: कुनै बिल्ट-इन साइलेन्सर छैन, बाह्य पाइपिंगको लागि 3 स्वतन्त्र पोर्ट SUP/VAC/EXH

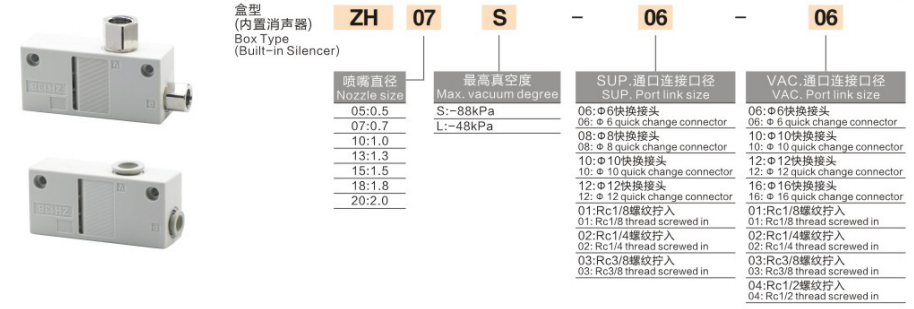

उदाहरण:ZH07S-06-06
• ZH: शृङ्खला कोड, निर्मित साइलेन्सरको साथ बक्स प्रकार भ्याकुम इजेक्टर
• 07: नोजल साइज कोड
• S/L: अधिकतम वैक्यूम विशेषता। S = उच्च वैक्यूम; L = उच्च प्रवाह
• 06: SUP आपूर्ति पोर्ट जडान आकार
• 06: VAC भ्याकुम पोर्ट जडान आकार
|
नोजल कोड |
नोजल बोर |
|
05 |
०.५ मिमी |
|
07 |
०.७ मिमी |
|
10 |
Φ१.० मिमी |
|
13 |
Φ1.3 मिमी |
|
15 |
Φ1.5 मिमी |
|
18 |
Φ1.8 मिमी |
|
20 |
Φ२.० मिमी |
पोर्ट कोड सन्दर्भ तालिका
|
पोर्ट कोड |
इन्टरफेस प्रकार |
|
06 |
Φ6 एक-टच फिटिंग |
|
08 |
Φ8 एक-टच फिटिंग |
|
10 |
Φ10 एक-टच फिटिंग |
|
12 |
Φ12 एक-टच फिटिंग |
|
16 |
Φ16 एक-टच फिटिंग |
|
01 |
Rc1/8 महिला धागो |
|
02 |
Rc1/4 महिला धागो |
|
03 |
Rc3/8 महिला धागो |
|
04 |
Rc1/2 महिला धागो |
अर्डर उदाहरण: ZH10S‑08‑10
ZH बक्स प्रकार भ्याकुम इजेक्टर बिल्ट-इन साइलेन्सर, Φ1.0mm नोजल, S उच्च-भ्याकुम ग्रेड; आपूर्ति पोर्ट Φ8 एक-टच फिटिंग, भ्याकुम पोर्ट Φ10 एक-टच फिटिंग।
• एकीकृत बिल्ट-इन साइलेन्सर: कुनै बाह्य साइलेन्सर आवश्यक छैन। निकास हावा आन्तरिक मौन संरचना मार्फत डिस्चार्ज गरिन्छ। कम स्पेयर पार्ट्स, कम आवाज र ठाउँ बचत।
• साधारण तारहरूको लागि मात्र 2 पोर्टहरू: केवल SUP एयर सप्लाई पोर्ट र VAC भ्याकुम पोर्ट, कुनै छुट्टै EXH निकास पोर्ट छैन। सीमित कम्प्याक्ट स्थापना स्थानको लागि उत्तम।
• दोहोरो प्रदर्शन संस्करणहरू वैकल्पिक
￮ S हाई-वैक्यूम (-88kPa): स्टिल शीट, गिलास, PCB र प्लास्टिक आवास जस्ता राम्रोसँग सील गरिएको workpieces को लागि बलियो सोखन बल।
￮ L उच्च प्रवाह (-48kPa): भ्याकुम चुहावटको क्षतिपूर्ति गर्न ठूलो सक्शन प्रवाह, कागज, फिल्म, कार्टन र फोम सहित सास फेर्ने छिद्रयुक्त सामग्रीहरूको लागि उपयुक्त।
• बहु पोर्ट चयनहरू: घरेलु मेसिनहरूको लागि व्यापक रूपमा प्रयोग हुने मेट्रिक एक-टच फिटिंगहरू; निर्यात उपकरणहरूको लागि आरसी महिला थ्रेड संस्करणहरू।
• हल्का PBT शरीर: एकीकृत रूपमा मोल्ड गरिएको PBT नोजल, कम वजन, सानो रोबोट EOAT को लागी उपयुक्त। प्रत्यक्ष स्क्रू माउन्ट वा कोष्ठक स्थापना समर्थन गर्दछ।
• तेल मुक्त सञ्चालन: केवल सुख्खा फिल्टर गरिएको संकुचित हावा आवश्यक छ, तेल धुंध लुब्रिकेशन निषेधित।
|
प्यारामिटर वस्तु |
निर्दिष्टीकरण |
|
कार्य सिद्धान्त |
एकल-चरण venturi नकारात्मक दबाव |
|
काम गर्ने माध्यम |
सुख्खा फिल्टर संकुचित हावा, तेल आपूर्ति निषेधित |
|
वायु दबाव दायरा आपूर्ति |
0.25~ 0.6MPa, अधिकतम 0.7MPa |
|
परिवेशको तापक्रम |
5~60℃, आइसिङ बिना हावा स्रोत |
|
शारीरिक शैली |
बिल्ट-इन साइलेन्सर, २ पोर्टहरू (SUP/VAC) भएको बक्सको प्रकार |
|
S हाई-वैक्यूम अल्टिमेट वैक्यूम |
-88kPa |
|
एल उच्च प्रवाह परम वैक्यूम |
-48kPa |
0.5MPa आपूर्ति दबाव मा सन्दर्भ प्रदर्शन
|
मोडेल |
नोजल |
अधिकतम सक्शन फ्लो एल/मिनेट |
हावा खपत L/min |
Suction Cup सिफारिस गर्नुभयो |
|
ZH05S-xx-xx |
०.५ मिमी |
6 |
13 |
Φ2 ~ 13 मिमी |
|
ZH07S-xx-xx |
०.७ मिमी |
12 |
27 |
Φ2 ~ 20mm |
|
ZH10S-xx-xx |
१.० मिमी |
26 |
52 |
Φ2 ~ 32 मिमी |
|
ZH13S-xx-xx |
1.3 मिमी |
40 |
88 |
Φ2 ~ 50mm |
|
ZH15S-xx-xx |
1.5 मिमी |
58 |
117 |
Φ2 ~ 100mm |
|
ZH18S-xx-xx |
1.8 मिमी |
76 |
165 |
Φ2 ~ 125 मिमी |
|
ZH20S-xx-xx |
२.० मिमी |
90 |
201 |
Φ2 ~ 150mm |
|
तुलना वस्तु |
ZH‑B बक्स प्रकार (अन्तर्निर्मित साइलेन्सर) |
ZH-D बडी-पोर्ट गरिएको प्रकार |
|
पोर्ट मात्रा |
२ पोर्टहरू: SUP + VAC; बिल्ट-इन साइलेन्सर मार्फत निकास निकालियो |
3 स्वतन्त्र पोर्टहरू SUP/VAC/EXH, कुनै बिल्ट-इन साइलेन्सर छैन |
|
साइलेन्सर |
साइलेन्सर एकीकृत, प्रयोगको लागि तयार छ |
EXH पोर्टले बाह्य साइलेन्सर जडान गर्नुपर्छ, अन्यथा उच्च आवाज |
|
स्थापना स्पेस |
कम्प्याक्ट लेआउट, न्यूनतम पाइपिङ, सानो फिक्स्चरको लागि आदर्श |
निकास पाइपलाइनको लागि अतिरिक्त ठाउँ आरक्षित |
|
आवेदन परिदृश्यहरू |
सानो स्थिर स्थिरता, स्पेस-सीमित स्टेशन, कुनै केन्द्रीकृत निकास आवश्यक छैन |
रोबोट EOAT, केन्द्रीकृत निकास डिस्चार्ज, बहु-इजेक्टर समानांतर मोड्युल |
• S/L संस्करण चयन
￮ ✅ S हाई-भ्याकुम: चिल्लो सील गरिएको वर्कपीसहरूलाई बलियो सोख्ने बल चाहिन्छ।
￮ ✅ L उच्च-प्रवाह: चुहावट वर्कपीसहरू जस्तै कार्टन, फिल्म, कपडा, ठूलो प्रवाहले भ्याकुम चुहावटलाई क्षतिपूर्ति दिन्छ।
• नोजल बोर चयन: कुल सक्शन कप शोषण क्षेत्रको आधारमा चयन गर्नुहोस्। ठूलो नोजलले उच्च प्रवाह र उच्च हावा खपत ल्याउँछ। कम्प्रेस गरिएको हावाको फोहोर रोक्नको लागि ओभरसाइज नोजलबाट बच्नुहोस्।
• पोर्ट चयन: घरेलु स्वचालनका लागि मेट्रिक एक-टच फिटिङ्स (०६/०८/१०); निर्यात मेसिनहरूको लागि आरसी थ्रेड (०१/०२)।
• भ्याकुम पत्ता लगाउने: कुनै बिल्ट-इन प्रेसर सेन्सर छैन। भ्याकुम कन्फर्मेसन वा पार्ट अलार्म छुटेको लागि भ्याकुम सर्किटमा ZSE भ्याकुम प्रेसर स्विच स्थापना गर्नुहोस्।
AFC वायु स्रोत सेवा इकाई (तेल धुंध एकाइ निषेधित) → 3/2 सोलेनोइड भल्भ → ZH‑B को SUP आपूर्ति पोर्ट; VAC भ्याकुम पोर्ट → ZFC भ्याकुम फिल्टर → भ्याकुम सक्शन कप।
• तेल धुंध लुब्रिकेटर सख्त रूपमा निषेधित छ। तेल प्रदूषणले सानो नोजललाई बन्द गर्नेछ र सक्शन बल कम गर्नेछ।
• ZFC भ्याकुम फिल्टर धूलो रोक्न र नोजल जोगाउन भ्याकुम साइडमा स्थापित हुनुपर्छ।
• सिफारिस गरिएको आपूर्ति दबाव: 0.4 ~ 0.5MPa। 0.6MPa पूर्ण दबाव अन्तर्गत लामो-समय निरन्तर सञ्चालन सिफारिस गरिएको छैन।
• इजेक्टर र सक्शन कपको बीचमा नलीलाई सकेसम्म छोटो राख्नुहोस्, छिटो भ्याकुम प्रतिक्रियाको लागि पाइपलाइनको भोल्युम घटाउनुहोस्।
• बिल्ट-इन साइलेन्सर तत्व लामो समय प्रयोग पछि धुलो जम्मा हुनेछ। एक पटक सक्शन ड्रप भएपछि साइलेन्सर तत्व सफा गर्नुहोस् वा बदल्नुहोस्।
