ZL1 श्रृंखला मल्टिस्टेज इजेक्टर

SOLH ZL112 मल्टि-स्टेज भेन्टुरी भ्याकुम इजेक्टर बराबर SMC मोडेलहरूसँग पूर्ण रूपमा आदानप्रदानयोग्य छ, मानक Φ1.2 नोजलले सुसज्जित छ। यसको ऊर्जा-बचत बहु-चरण संरचनाले -88~-92kPa को स्थिर भ्याकुम प्रदान गर्दछ जबकि एकल-स्टेज इजेक्टरहरूको तुलनामा 40% भन्दा बढीले हावा खपत घटाउँछ। उच्च एकीकृत मोड्युलर डिजाइन अपनाउदै, यसले K1 डुअल सप्लाई/रिलिज भल्भहरू अटो सक्शन र ब्लो-अफ र लागत बचत K2 सिंगल सप्लाई भल्भ भेरियन्टहरू प्रदान गर्दछ। बिल्ट-इन साइलेन्सरले 70dB(A) भन्दा कम सञ्चालन आवाजलाई प्रतिबन्धित गर्दछ; दुईवटा निकास शैलीहरू उपलब्ध छन्: उच्च प्रवाहको लागि मानक एकीकृत मफलर प्रकार र P केन्द्रीकृत पोर्ट निकास। वैकल्पिक सामानहरूमा एनपीएन/पीएनपी एकल/डुअल च्यानल र भोल्टेज/वर्तमान एनालग सिग्नल आउटपुटहरू, साथै विविध प्लग कनेक्टरहरू, कुण्डल भोल्टेजहरू र म्यानुअल समायोजन नबहरू सहित एनालग मेकानिकल भ्याकुम गेजहरू र डिजिटल भ्याकुम प्रेसर स्विचहरू समावेश छन्। मर्मत-रहित निरन्तर सञ्चालनको लागि आन्तरिक गतिशील भागहरूबाट मुक्त, भ्याकुम प्रतिक्रिया समय छोटो बनाउन रोबोट अन्त प्रभावकर्ताहरूमा सीधा माउन्ट गर्न सकिन्छ, 3C गिलास प्यानलहरू, पाना धातु, प्याकेजिङ्ग र मुद्रण सामग्री र स्थिर उच्च-प्रवाह भ्याकुम सोखन आवश्यक पर्ने छिद्रयुक्त वर्कपीसहरूको बहु-सक्शन कप ह्यान्डलिंगमा व्यापक रूपमा लागू हुन्छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

ZL112 श्रृंखला बहु-चरण भ्याकुम इजेक्टर

ब्रान्ड:रिच टेक्नोलोजी द्वारा SOLH

उत्पादन स्थिति

SOLH ZL112 शृङ्खला एक एकीकृत बहु-स्टेज भेन्टुरी भ्याकुम इजेक्टर हो जुन SMC समकक्ष मोडेलहरूसँग पूर्ण रूपमा आदानप्रदान गर्न सकिन्छ। यसले अल्ट्रा-हाई भ्याकुम डिग्री, ठूलो सक्शन प्रवाह र तीव्र रूपमा कम हावा खपत फिचर गर्दछ। सोलेनोइड आपूर्ति/रिलीज भल्भ, भ्याकुम प्रेसर गेज, डिजिटल डिस्प्ले मिटर र भ्याकुम प्रेसर स्विच सहित बहु वैकल्पिक एकीकृत मोड्युलहरू उपलब्ध छन्। यसले स्वचालित रोबोटिक हतियार र बहु-सक्शन कप फिक्स्चर प्रणालीहरूको लागि कोर भ्याकुम एकाइको रूपमा कार्य गर्दछ।

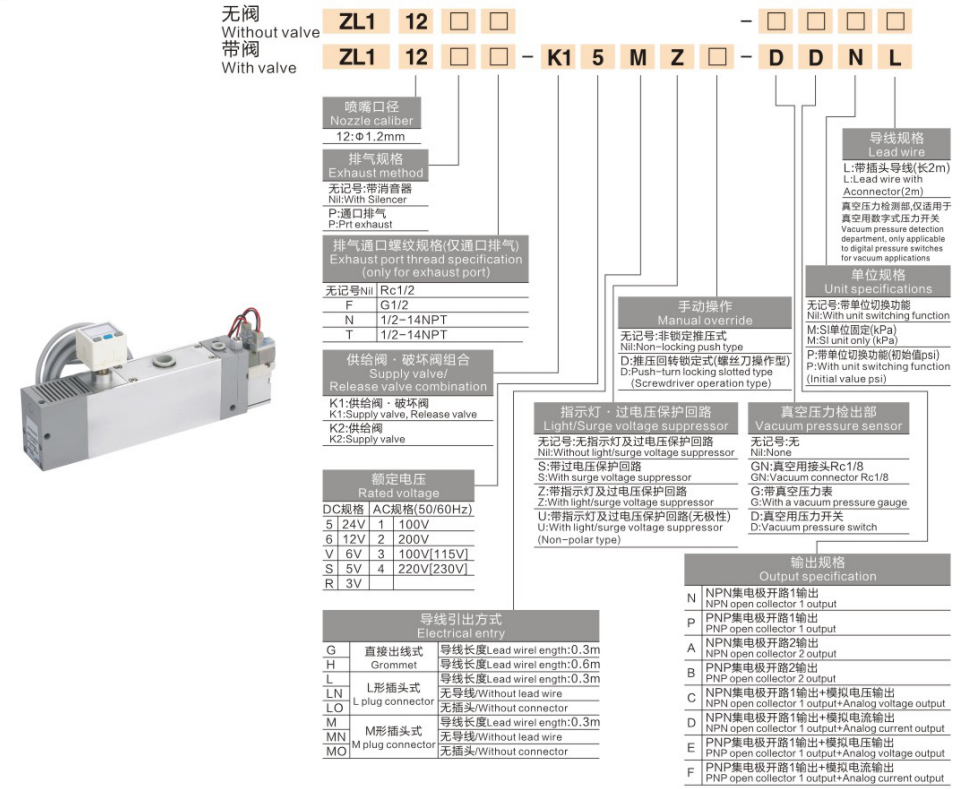

पूर्ण मोडेल कोडिङ नियम पूर्ण ब्रेकडाउन

1. पूर्ण भल्भ एसेम्बली भएको मोडेल उदाहरण: ZL112-□-□-K15MZ-□-DDNL

स्थिति	कोड	परिभाषा र विस्तृत व्याख्या
१–४	ZL112	श्रृंखला कोड: बहु-चरण भ्याकुम इजेक्टर, मानक नोजल बोर Φ1.2mm
५ औं	खाली / पी	निकास संरचना खाली: एकीकृत साइलेन्सरको साथ निकास (मानक आवाज घटाउने) P: उच्च प्रवाह र केन्द्रीकृत निकास पाइपलाइनको लागि पोर्ट गरिएको निकास
६ औं	खाली / F / N / T	निकास पोर्ट थ्रेड ब्ल्याङ्क: Rc1/2 आन्तरिक थ्रेडF=G1/2, N=1/2-14NPT र अन्य थ्रेड विकल्पहरू
७-८	K1 / K2	Solenoid भल्भ संयोजनK1: दोहोरो भल्भ (आपूर्ति भल्भ + भ्याकुम रिलीज ब्लो-अफ भल्भ, अटो सक्शन र ब्लो-अफ) K2: एकल आपूर्ति भल्भ मात्र, लागत बचत, बाह्य ब्लो-अफ सर्किट आवश्यक छ
९ औं	५/६/V/S/R	Solenoid रेटेड भोल्टेज5=DC24V (पूर्वनिर्धारित), 6=DC12V, V=AC100V, S=AC200V, R=AC220V
१० औं	M / L / G	तार आउटलेट फारमM=M आकारको प्लग कनेक्टर, L=L-आकारको प्लग कनेक्टर, G=Direct hard wireM/L द्रुत तार प्रतिस्थापनको लागि द्रुत प्लग डिजाइन
११ औं	Z	एलईडी सूचक + overvoltage संरक्षण सर्किट, solenoid कुंडल बर्नआउट रोक्छ
१२ औं	खाली / डी	म्यानुअल ओभरराइड बटन ब्ल्याङ्क: नन-लेचिङ पुश बटनडी: पुश एण्ड टर्न लकिङ प्रकार (स्क्रू ड्राइभर समायोज्य)
१३ औं	खाली / GN / G / D	भ्याकुम प्रेशर मोनिटरिङ मोड्युल खाली: कुनै भ्याकुम पत्ता लगाउने सहायक GN: भ्याकुम पोर्ट एडाप्टर Rc1/2, G: एनालग मेकानिकल भ्याकुम गेज, D: इलेक्ट्रोनिक भ्याकुम प्रेसर स्विच
१४ औं	N / P / A / B / C / D / E / F	ट्रान्जिस्टर आउटपुट संकेत विशिष्टताN=NPN खुला कलेक्टर 1 च्यानल; P=PNP खुला कलेक्टर 1 channelA=2-च्यानल NPN; B=2-च्यानल PNPC=1ch NPN + एनालग भोल्टेज आउटपुट; D=1ch NPN + एनालग वर्तमान आउटपुटE=1ch PNP + एनालग भोल्टेज आउटपुट; F=1ch PNP + एनालग वर्तमान आउटपुट
१५-१६	NL / ML / PL	आउटपुट तार हार्नेस कन्फिगरेसनN=मानक, M=इकाई निश्चित, P=स्विच पोइन्ट समायोज्य, L=2m प्लग केबल समावेश

श्रृंखला वर्गीकरण र कन्फिगरेसन तुलना तालिका

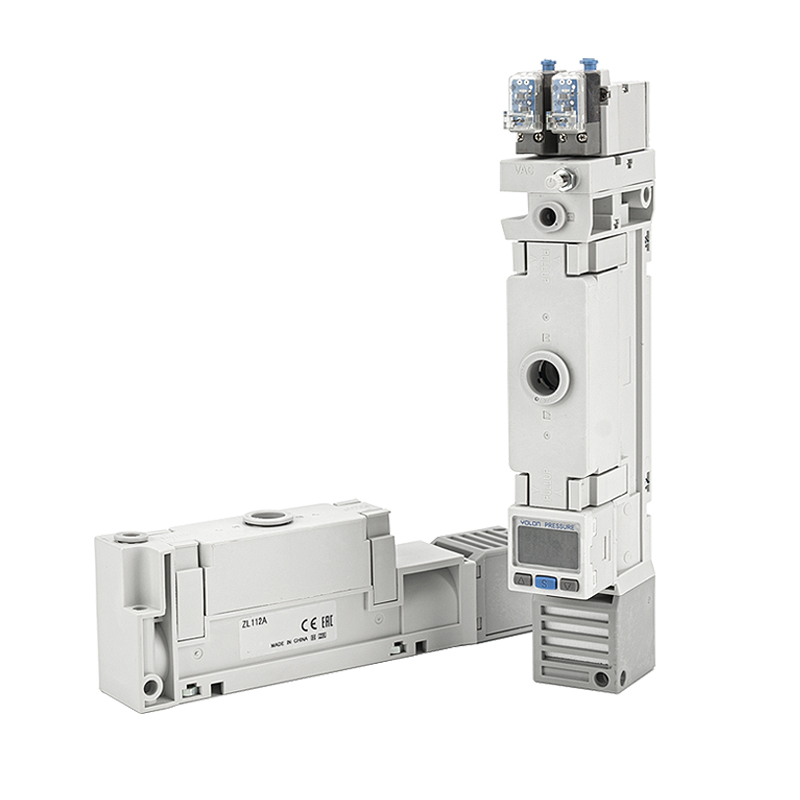

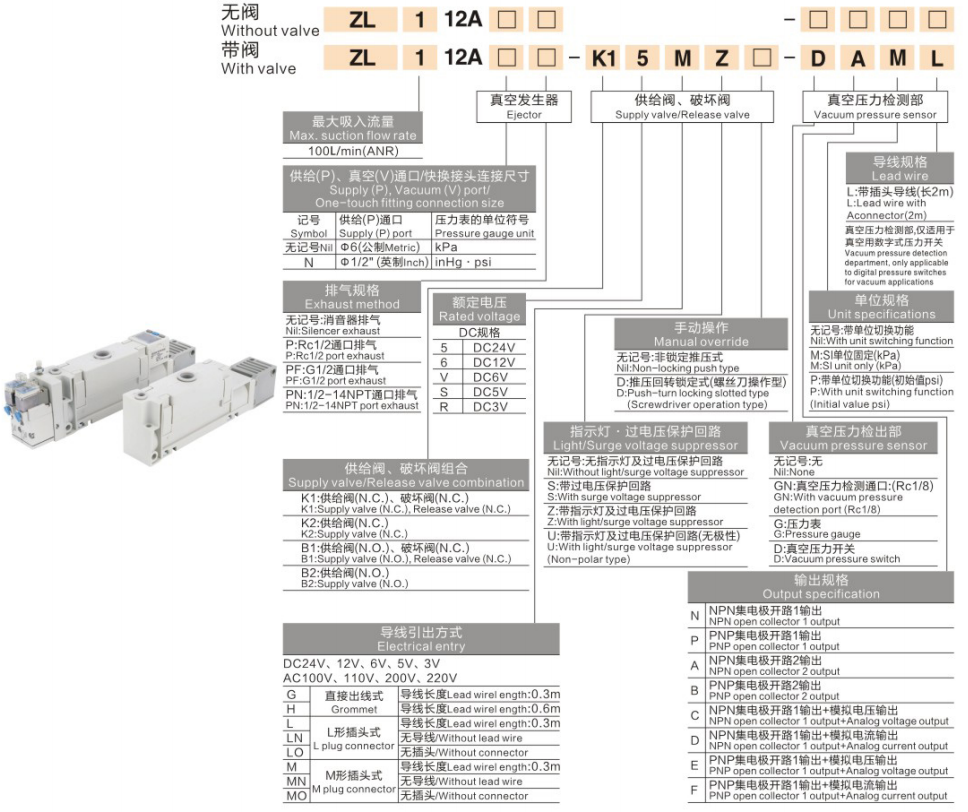

1. नयाँ एकीकृत ZL112A श्रृंखला (अपग्रेड गरिएको बहु-कार्य संस्करण)

मोडेल कोड	पूर्ण कन्फिगरेसन विवरण	लक्षित अनुप्रयोग परिदृश्यहरू
ZL112A	भल्भ र गेज बिना आधारभूत बेयर इकाई	बाह्य solenoid भल्भ संग सामान्य सरल भ्याकुम सर्किट
ZL112AP	आधारभूत इकाई + Rc1/2 केन्द्रीकृत निकास पोर्ट	उच्च प्रवाह निकास, कुनै आवाज कमी आवश्यकता
ZL112A-DNL	बिल्ट-इन भ्याकुम प्रेसर स्विच, 1-च्यानल NPN सिग्नल आउटपुट	NPN संकेत संग PLC भ्याकुम थ्रेसहोल्ड प्रतिक्रिया
ZL112A-DPL	निर्मित भ्याकुम दबाव स्विच, 1-च्यानल PNP संकेत आउटपुट	PNP संकेत संग PLC भ्याकुम थ्रेसहोल्ड प्रतिक्रिया
ZL112A-DAL	परिष्कृत 1ch NPN भ्याकुम स्विच	उच्च स्थिरता निरन्तर संकेत निगरानी
ZL112A-DBL	परिष्कृत 1ch PNP भ्याकुम स्विच	उच्च स्थिरता निरन्तर संकेत निगरानी
ZL112A-K15MZ-DNL	दोहोरो आपूर्ति/रिलीज भल्भ + NPN भ्याकुम स्विच	स्वत: सक्शन र ब्लो-अफ बन्द-लूप नियन्त्रण (NPN)
ZL112A-K15MZ-DPL	दोहोरो आपूर्ति/रिलीज भल्भ + PNP भ्याकुम स्विच	अटो सक्शन र ब्लो-अफ क्लोज-लूप कन्ट्रोल (PNP)
ZL112A-K15MZ-DAL/DBL	डुअल भल्भ + परिष्कृत भ्याकुम स्विच	भारी शुल्क उच्च विश्वसनीयता स्वचालित भ्याकुम स्टेशनहरू
ZL112A-K25MZ-DNL/DPL	एकल आपूर्ति भल्भ + भ्याकुम स्विच	भ्याकुम निगरानी समारोह संग बजेट उपकरण
ZL112A-K15MZ	डुअल भल्भ मात्र, कुनै भ्याकुम गेज/स्विच छैन	आधारभूत स्वत: सक्शन ब्लो-अफ सिग्नल प्रतिक्रिया बिना

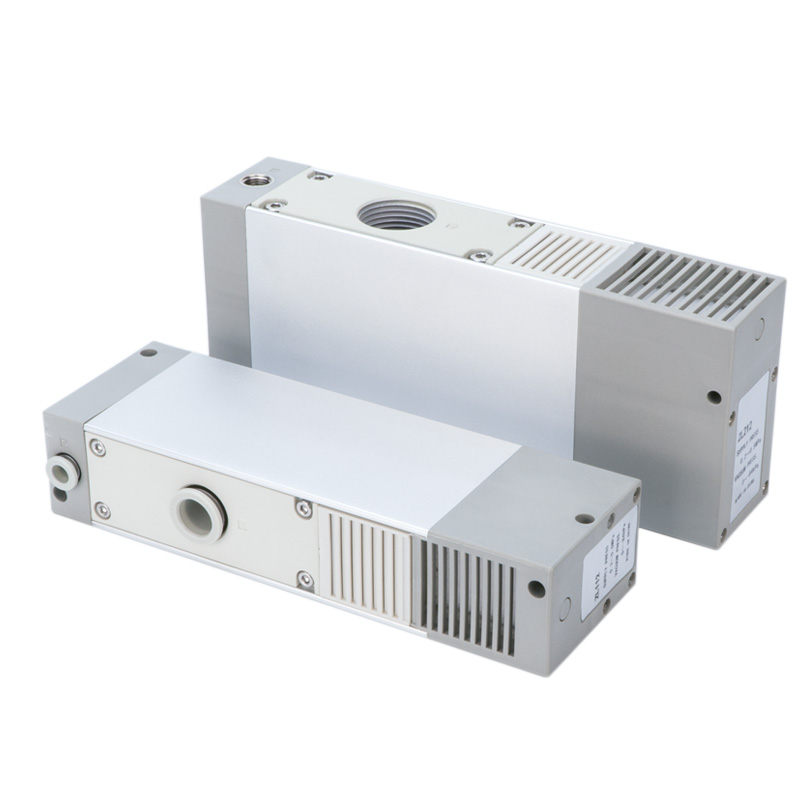

2. मानक आधार ZL112 श्रृंखला (मेकानिकल / डिजिटल गेज वैकल्पिक)

मोडेल कोड	कन्फिगरेसन विवरण	आवेदन परिदृश्यहरू
ZL112	मानक बेयर इकाई, कुनै भल्भ र गेज छैन	कम लागत सरल भ्याकुम ह्यान्डलिंग उपकरण
ZL112-GN	बाह्य भ्याकुम गेजको लागि आरक्षित पोर्ट	ग्राहक स्वयं-स्थापित दबाव गेज
ZL112-D	एकीकृत डिजिटल वैक्यूम डिस्प्ले मीटर	साइटमा वास्तविक समय डिजिटल भ्याकुम पढाइ आवश्यक छ
ZL112-G	निर्मित Y40Z मेकानिकल एनालग भ्याकुम गेज	लागत-संवेदनशील दृश्य दबाव अवलोकन
ZL112-P	केन्द्रीकृत पोर्ट निकास प्रकार	ठूला प्रवाह निरन्तर भ्याकुम उत्पादन लाइनहरू
ZL112-K1□L□□-D	दोहोरो आपूर्ति र ब्लो-अफ भल्भ + डिजिटल भ्याकुम मिटर	डिजिटल रिडआउटको साथ उच्च एकीकरण स्वचालित भ्याकुम नियन्त्रण
ZL112-K2□L□□-D	एकल आपूर्ति भल्भ + डिजिटल भ्याकुम मीटर	डिजिटल डिस्प्लेको साथ आर्थिक स्वचालित भ्याकुम एकाइ

कोर उत्पादन लाभहरू

1. बहु-चरण venturi ऊर्जा बचत प्रविधि

- स्थिर वैक्यूम डिग्री -88 ~ -92kPa, शक्तिशाली सक्शन प्रवाह; एकल-स्टेज इजेक्टरहरूको तुलनामा हावा खपत 40% भन्दा बढीले घट्यो, कार्यशाला कम्प्रेस्ड एयर लागत धेरै कम।

2. उच्च मोड्युलर एकीकृत सबै-इन-वन डिजाइन

-- वैकल्पिक बिल्ट-इन आपूर्ति सोलेनोइड भल्भ, भ्याकुम रिलीज ब्लो-अफ भल्भ, साइलेन्सर, डिजिटल/मेकानिकल भ्याकुम गेज र प्रेसर स्विच। कुनै अतिरिक्त अलग सामानहरू आवश्यक पर्दैन, क्याबिनेट स्पेस बचत गर्दै र तारिङ लेआउट सरल बनाउँदै।

3. कम शोर एकीकृत साइलेन्सर

- निर्मित मफलर संरचनाले चलिरहेको आवाज ≤70dB(A) लाई सीमित गर्दछ, इनडोर निरन्तर कार्यशाला सञ्चालनको लागि अनुकूल।

4. मर्मत-रहित लामो सेवा जीवन

-- शून्य आन्तरिक गतिशील मेकानिकल भागहरू, लगातार निरन्तर साइकल चलाउन प्रतिरोधी, 24-घण्टा नन-स्टप सामूहिक उत्पादन सञ्चालनलाई समर्थन गर्दछ।

5. बहु-सक्शन कप केन्द्रीकृत भ्याकुम आपूर्ति

- बहु-जिग मल्टि-वर्कस्टेशन सिंक्रोनस शोषणको लागि उपयुक्त, कम्प्याक्ट साइजले भ्याकुम पाइपलाइन प्रतिक्रिया समय छोटो बनाउन रोबोट आर्म एन्ड इफेक्टरमा प्रत्यक्ष माउन्ट गर्न अनुमति दिन्छ।

विशिष्ट औद्योगिक अनुप्रयोग परिदृश्यहरू

-- स्वचालित रोबोटिक ग्रिपर, बहु-गुहा सक्शन फिक्स्चर ह्यान्डलिंग

-- 3C इलेक्ट्रोनिक्स, गिलास प्यानल, पाना धातु, छिद्रपूर्ण वर्कपीस भ्याकुम पिकिङ र प्लेसमेन्ट

-- प्याकेजिङ्ग, मुद्रण र खाद्य उद्योग भ्याकुम स्थानान्तरण उपकरण

- चुहावट-प्रवण वर्कपीसहरू र उत्पादन लाइनहरू ठूलो स्थिर भ्याकुम प्रवाह चाहिन्छ

चरण-दर-चरण द्रुत चयन गाइड

1. स्वचालित भ्याकुम नियन्त्रण माग पुष्टि गर्नुहोस्

-- अटो ब्लो-अफ बिना भ्याकुम जेनरेशन मात्र: आधारभूत ZL112A / ZL112 बेयर मोडेल चयन गर्नुहोस् (बाह्य भल्भ आवश्यक)

-- अटो सक्शन + द्रुत भ्याकुम ब्लो-अफ सिफारिस गरिएको: K1 डुअल भल्भ संस्करण

-- लागत प्राथमिकता सरल सक्शन मात्र: K2 एकल आपूर्ति भल्भ संस्करण

2. भ्याकुम निगरानी संकेत आवश्यकता पुष्टि गर्नुहोस्

-- PLC थ्रेसहोल्ड प्रतिक्रिया आवश्यक छ: DNL (NPN) / DPL (PNP) भ्याकुम प्रेसर स्विच मोडेल छनौट गर्नुहोस्

-- स्थानीय भिजुअल प्रेशर रिडिङ आवश्यक छ: D डिजिटल डिस्प्ले मिटर वा G मेकानिकल एनालग गेज

3. निकास लेआउट आवश्यकता पुष्टि गर्नुहोस्

- मानक इनडोर शोर नियन्त्रण: बिल्ट-इन साइलेन्सरको साथ मानक संस्करण (खाली निकास कोड)

-- उच्च प्रवाह / केन्द्रीकृत मुख्य निकास पाइपलाइन: P पोर्ट गरिएको निकास संस्करण

एक वाक्य सारांश

SOLH ZL112 मल्टि-स्टेज भेन्टुरी भ्याकुम इजेक्टरले 40% कम हावा खपतको साथ -88~-92kPa उच्च भ्याकुम प्रदान गर्दछ, डुअल/सिंगल इन्टिग्रेटेड सोलेनोइड भल्भहरू, डिजिटल/मेकानिकल भ्याकुम गेज र NPN/PNP प्रेसर स्विच विकल्पहरू, कपमा कम्प्याक्ट कम्प्याक्ट कम्प्याक्टमा कम्प्याक्ट विकल्पहरू प्रदान गर्दछ। स्वचालित ह्यान्डलिंग प्रणालीहरू।
