SOLH VH श्रृंखला 4-वे 90° म्यानुअल रोटरी ह्यान्ड भल्भले ह्यान्डल घुमाएर एयर सर्किटहरू स्विच गर्दछ, तीन वैकल्पिक केन्द्र कार्यहरू सहित: 3-स्थिति केन्द्र बन्द, 3-स्थिति केन्द्र निकास र 2-स्थिति प्रकार। अल्ट्रा-लो आन्तरिक चुहावटको लागि सटीक रोटरी स्पूल सील अपनाउदै, यसमा जस्ता मिश्र धातु / डाइ-कास्ट एल्युमिनियम बडी र लुब्रिकेशन-रहित लामो सेवा जीवन, आकस्मिक सञ्चालनबाट बच्नको लागि निर्मित मेकानिकल स्थिति लक सहित। यसले साइड पोर्ट र तल्लो पोर्ट पाइपिङ लेआउटलाई समर्थन गर्दछ, प्यानल फ्लस माउन्टिङ वा प्रत्यक्ष बडी फिक्सिङको लागि उपलब्ध छ, Rc1/4" देखि 1" सम्मको पोर्ट साइज र अधिकतम अपरेटिङ प्रेशर 0.7~1.0MPa। Center closed version keeps cylinder clamping pressure during shutdown, while center exhaust fully releases pressure for safe maintenance. म्यानुअल सिलिन्डर रिभर्सिङ, उपकरण कमिसन भेन्टिङ्ग, आपतकालीन वायु स्रोत अलगाव, अर्ध-स्वचालित मेसिन म्यानुअल सञ्चालन र वायवीय शिक्षण परीक्षण बेन्चहरूको लागि व्यापक रूपमा प्रयोग गरिन्छ।

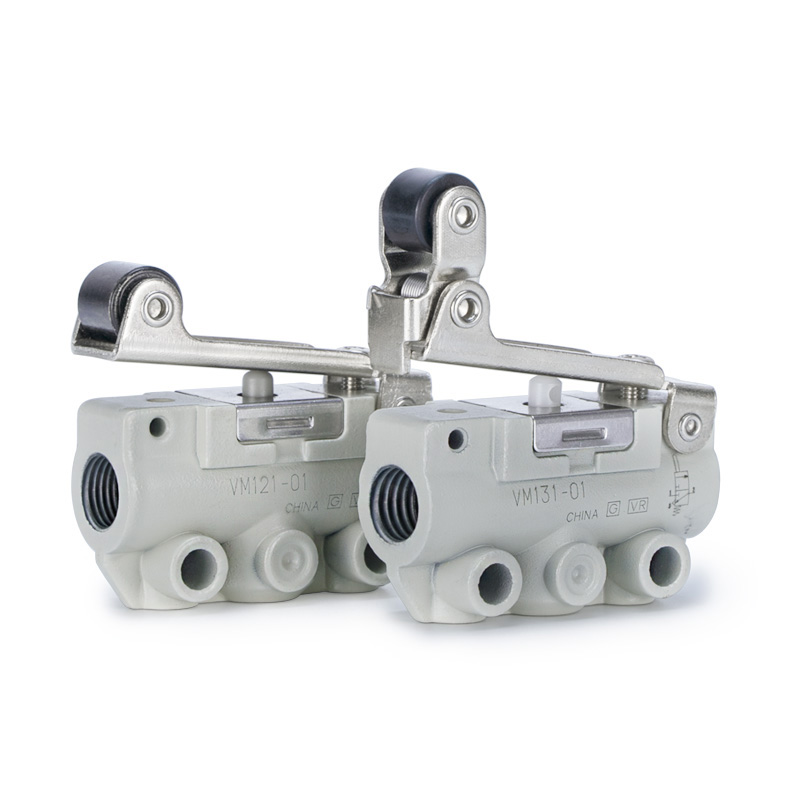

SOLH VM1 (VM100) लघु 2/3 पोर्ट मेकानिकल पपेट भल्भ बराबर SMC मोडेलहरूसँग पूर्ण रूपमा आदानप्रदानयोग्य छ। कम्प्याक्ट भरपर्दो पपेट सील संरचना अपनाउदै, यसले मेसिनरी भित्र सजिलो इम्बेडेड र बाक्लो स्ट्याकिङ स्थापनाको लागि अल्ट्रा-साँघुरो 11mm चौडाइ र केवल 60g वजनको सुविधा दिन्छ। सञ्चालन दबाव दायरा -100kPa भ्याकुम देखि 1.0MPa सकारात्मक दबाव, स्नेहन-रहित डिजाइन, उत्कृष्ट कसाई र बलियो धुलो प्रतिरोध संग। M5, Rc1/8, NPT1/8 र G1/8 सहित बहु थ्रेड विकल्पहरू उपलब्ध छन्, साइड पोर्ट र तल्लो पोर्ट पाइपिंग लेआउटलाई समर्थन गर्दछ। आदानप्रदान योग्य एक्चुएटर हेडहरूको पूर्ण शृङ्खला प्रस्ताव गरिएको छ: मानक/छोटो प्लन्जर, स्ट्रेट/सर्ट/वन-वे एन्टी-रिबाउन्ड रोलर लिभर, फ्ल्याट पुसबटन, पहेँलो मशरूम आपतकालीन स्टप, हरियो इन्डिकेटर बटन, हिज लिभर र लक गर्न मिल्ने रोटरी नब, पूर्ण NC/NO 2-पोर्ट भेरियन्टहरू सहित। सिलिन्डर स्ट्रोक सीमा पत्ता लगाउने, म्यानुअल जोग कमिसनिङ, सुरक्षा आपतकालीन इन्टरलक, मिनी जिग फिक्स्चर एयर स्विचिङ र भ्याकुम ट्रिगर सर्किटहरूको लागि व्यापक रूपमा लागू गरिएको, यसले कम्प्याक्ट स्वचालन उपकरणहरूको लागि विश्वव्यापी मेकानिकल एयर सिग्नल ट्रिगरको रूपमा कार्य गर्दछ।

SOLH VM2 (VM200) मध्यम मेकानिकल पपेट भल्भ मिल्दो SMC मोडेलहरूसँग पूर्ण रूपमा आदानप्रदानयोग्य छ। Cv=0.87 प्रवाह गुणांकको साथ मध्यम पपेट निर्माण सुविधा सहित, यसको प्रवाह क्षमता mini VM1 श्रृंखला भन्दा लगभग 8 गुणा बढी छ, मानक Rc1/4 पोर्ट र वैकल्पिक NPT/G1/4 थ्रेडहरूसँग सुसज्जित छ। यसले ० ~ १.०MPa अन्तर्गत काम गर्छ र स्नेहन-रहित पहिरन-प्रतिरोधी पपेट सील र बलियो धातु बडी अपनाउने भ्याकुमसँग असंगत छ। साइड पोर्ट र तल्लो पोर्ट पाइपिंग लेआउटहरू उपलब्ध छन्, आदानप्रदान योग्य एक्चुएटरहरूको पूर्ण लाइनअपद्वारा समर्थित: मानक POM रोलर / कठोर स्टिल घर्षण-प्रतिरोधी रोलर लिभर, एकतर्फी एन्टी-रिबाउन्ड रोलर, स्ट्रेट प्लन्जर, फ्ल्याट पुशबटन, पहेँलो मशरूम आपतकालीन स्टप हेड, हरियो केबिनोबल बटन। कडा इस्पात रोलर संस्करण भारी शुल्क उच्च पहिरन उत्पादन लाइनहरू फिट हुन्छ। सिलिन्डर र स्लाइड टेबल स्ट्रोक सीमा पत्ता लगाउने, उपकरण म्यानुअल जोग कमिसनिङ, जिग फिक्स्चर एयर स्विचिङ र सुरक्षा आपतकालीन इन्टरलकका लागि व्यापक रूपमा प्रयोग गरिन्छ, यसले प्याकेजिङ्ग, कपडा, मुद्रण र सामान्य स्वचालन उत्पादन लाइनहरूको लागि मुख्यधारा मेकानिकल एयर ट्रिगर भल्भको रूपमा कार्य गर्दछ।

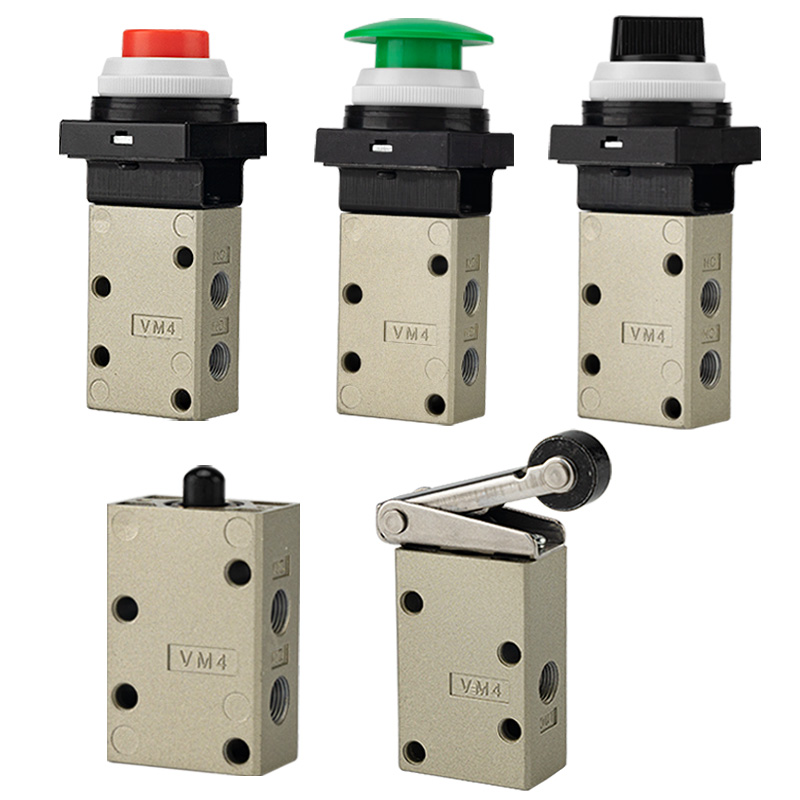

SOLH VM4 (VM400) मध्यम 3-पोर्ट पपेट मेकानिकल भल्भ बराबर SMC मोडेलहरूसँग पूर्ण रूपमा आदानप्रदानयोग्य छ, मिनी VM1 र उच्च-प्रवाह VM2 श्रृंखलाको बीचमा राखिएको छ। यसको मुख्य फाइदा -100kPa भ्याकुम देखि 1.0MPa सकारात्मक दबाव सम्म पूर्ण दबाव दायरा संग अनुकूलता मा निहित छ, VM2 मा अनुपलब्ध सुविधा। यसले मानक Rc1/8 पोर्टलाई वैकल्पिक NPT/G1/8 थ्रेडहरू र Cv=0.38 प्रवाह क्षमता, सपोर्टिङ साइड र तल्लो पोर्ट पाइपिङ लेआउटको साथ अपनाउछ। ठोस धातु बडी संग निर्मित, यो 1000m/s² प्रभाव र भारी कम्पन को सामना गर्दछ, कठोर हेवी-ड्युटी उत्पादन लाइनहरु को लागी उपयुक्त, स्नेहन मुक्त धुलो-प्रतिरोधी पपेट सील संग लामो सेवा जीवन को लागी। आदानप्रदानयोग्य एक्चुएटरहरूको पूर्ण सेट प्रदान गरिएको छ: मानक / कडा एन्टि-अब्रेसन स्टिल रोलर लिभर, एकतर्फी एन्टि-रिबाउन्ड रोलर, स्ट्रेट प्लन्जर, बहु-रङ मशरूम आपतकालीन स्टप बटनहरू, 2/3-पोजिशन रोटरी नबहरू, लक गर्न मिल्ने पुशबटनहरू र टगल हिङ्ग लिभरहरू। सिलिन्डर र स्लाइड टेबल स्ट्रोक सीमा पत्ता लगाउने, भ्याकुम शोषण/रिलिज सर्किट, उपकरण म्यानुअल जोग कमिसनिङ, मेसिन सेफ्टी इमर्जेन्सी इन्टरलक र जिग फिक्स्चर स्विचिङमा व्यापक रूपमा लागू गरिएको, यो भ्याकुम अनुकूलता र बलियो झटका प्रतिरोध आवश्यक काम गर्ने अवस्थाहरूको लागि आदर्श मध्यम मेकानिकल ट्रिगर भल्भ हो।

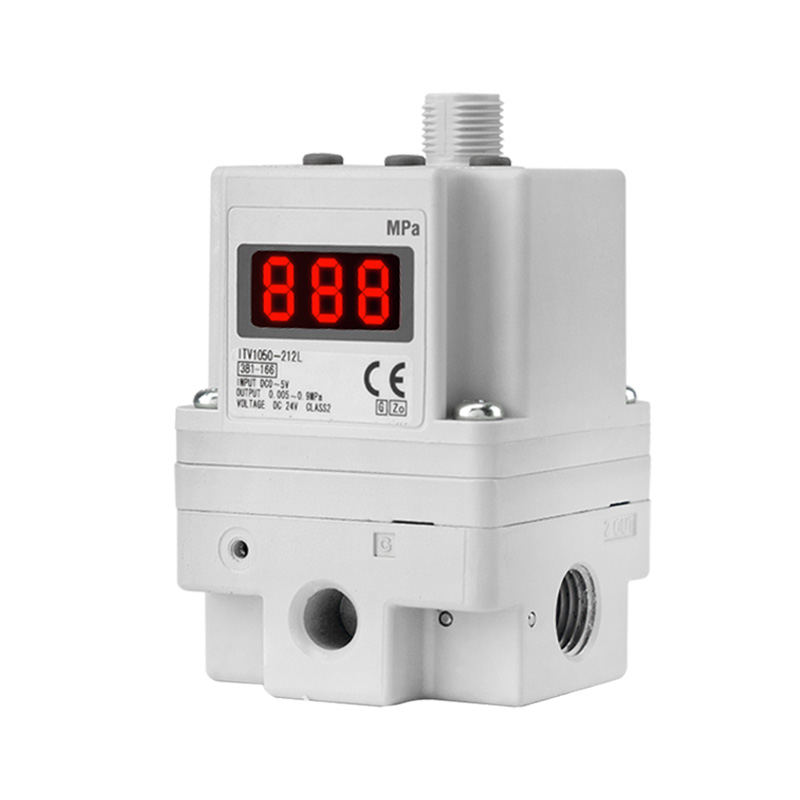

SOLH ITV उच्च प्रवाह इलेक्ट्रो-वायमेटिक समानुपातिक भल्भ बराबर SMC मोडेलहरूसँग पूर्ण रूपमा आदानप्रदान योग्य छ। क्लोज्ड-लूप प्रेशर फिडब्याक प्रणाली अपनाउदै, यसले DC0–10V भोल्टेज, 4–20mA हालको एनालग संकेतहरू, र ±1% FS नियन्त्रण र splash5 सुरक्षाको साथ स्टेपलेस, उच्च-परिशुद्धता रिमोट एयर प्रेसर नियमन प्राप्त गर्न CC-Link, PROFINET, EtherNet/IP सहित वैकल्पिक फिल्डबस संचार स्वीकार गर्दछ। तीन शृङ्खलाले विभिन्न प्रवाह दायराहरू कभर गर्दछ: ITV1100 माइक्रो लो फ्लोको लागि, ITV2100 विश्वव्यापी मध्यम प्रवाहको लागि र ITV3100 भारी उच्च प्रवाहको लागि 4400 L/min ANR सम्म, 0.005 देखि 0.9 MPa सम्म समायोज्य दबाबको साथ। यसले Rc/NPT/G थ्रेडहरू र पुश-इन फिटिङहरू, DC24V कम पावर सप्लाई अन्तर्गत निर्मित एलईडी डिजिटल डिस्प्ले र आत्म-निदान अलार्म समर्थन गर्दछ। ठूला बोर सिलिन्डर एक्ट्युएसन, फिल्म र तार स्थिर तनाव नियन्त्रण, अर्धचालक र अप्टिकल परिशुद्धता प्रक्रियाहरू, स्वचालित वितरण र कोटिंग, वेल्डिङ र रिभेटिङ् उपकरणहरूको लागि बहु-चरण दबाव स्विचिंग, स्वचालित उत्पादन लाइनहरूमा डिजिटल केन्द्रीकृत दबाव नियन्त्रण महसुस गर्न बहु म्यानुअल नियामकहरू प्रतिस्थापनको लागि व्यापक रूपमा लागू।

SOLH XTO674 र INA14 इनलाइन चेक भल्भहरूले अल्ट्रा-लो 0.01MPa क्र्याकिङ प्रेशरको साथ एउटै संरचनात्मक प्लेटफर्म साझा गर्दछ, भ्याकुम र कम-प्रेसर फ्लुइड पाइपलाइनहरूमा एन्टी-ब्याकफ्लो सुरक्षाको लागि कम्प्रेस्ड हावा र सफा पानी दुवैसँग उपयुक्त। XTO674 -30℃ सम्म काम गर्ने सबै-ब्रास क्रायोजेनिक संस्करण हो; INA14 मानक शृङ्खलाले ब्रास वा SUS304 स्टेनलेस स्टील बडी प्रदान गर्दछ, मानक NBR सिलहरू र वैकल्पिक तेल र उच्च तापमान प्रतिरोधी FKM र मौसम-प्रूफ CR सिलहरूले सुसज्जित। फ्लो एरो मार्किङको साथ कम्प्याक्ट इनलाइन थ्रेडेड डिजाइनलाई अतिरिक्त कोष्ठक बिना पाइपलाइनहरूमा सीधै माउन्ट गर्न सकिन्छ, भ्याकुम जनरेटर र सक्शन कपहरू बीच स्थापना गर्दा भ्याकुम नोक्सान र रिभर्स एयरफ्लोलाई प्रभावकारी रूपमा रोक्न सकिन्छ। दुई शृङ्खलाले पाइप परिमार्जन बिना प्रत्यक्ष क्षेत्र आदानप्रदानको लागि समान समग्र आयामहरू र थ्रेड आकारहरू, क्रायोजेनिक उपकरणहरू, भ्याकुम उत्पादन लाइनहरू, जंग प्रतिरोधी उच्च-तापमान फ्लुइड सर्किटहरू र एकतर्फी दबाव रिटेन्सन र ब्याकफ्लो रोकथामका लागि सामान्य वायवीय र पानी पाइपलाइनहरूमा व्यापक रूपमा लागू गरिएको छ।

SOLH HLH अल्ट्रा-थिन साइड L रेल रेखीय स्लाइड सिलिन्डरले स्थापना ठाउँ बचत गर्न स्लिम कम-प्रोफाइल बडीको साथ एकीकृत एकल-साइड पुन: परिक्रमा गर्ने बल गाइड रेल अपनाउँछ, एक डबल-अभिनय वायमेटिक स्लाइड प्रकाश-लोड सटीक स्थितिमा समर्पित। बोरको साइज 6, 10, 16 देखि 20 मिमी सम्मको मानक स्ट्रोक 5-60 मिमी, सञ्चालन दबाव 0.15 ~ 0.7 MPa र काम गर्ने तापमान -20 ℃ देखि 70 ℃ सम्म हुन्छ। सिलिन्डर बडीमा लचिलो पाइपिङ लेआउटका लागि ४-दिशा माउन्टिङ ट्याप प्वालहरू र ३-साइड एयर पोर्टहरू छन्। स्लाइड क्यारिज माथि र अगाडि सतहहरूमा फिक्स्चर ट्याप प्वालहरू र स्थिति पिन प्वालहरूसँग सुसज्जित छ। चुम्बकीय रीड स्विचहरू माउन्ट गर्नको लागि दोहोरो साइड स्लटहरू सहित, एक निर्मित चुम्बकीय रिंग मानकको रूपमा आउँछ। पिस्टन रड र क्यारिज बीचको फ्लोटिंग जोइन्टले पार्श्व साइड लोड हटाउँछ र उत्कृष्ट सीधापन र एन्टी-रोटेशन सटीकता सुनिश्चित गर्दछ। ट्विन-रेल HLQ शृङ्खलाको तुलनामा, HLH ले सीमित साँघुरो ठाउँको लागि स्लिमर रूपरेखा, 3C र सेमीकन्डक्टर मिनी इन्स्पेक्शन जिगहरूमा व्यापक रूपमा लागू, लाइट-ड्युटी पुश-क्लम्पिङ इकाइहरू र कम्प्याक्ट स्वचालन मेसिनरी भित्र पारस्परिक स्थिति निर्धारण संयन्त्रहरू समावेश गर्दछ।

SOLH HLQ / HLQL ट्विन-शाफ्ट स्लाइड सिलिन्डरहरूले साइड-माउन्ट गरिएको सिलिन्डर र अल्ट्रा-रिजिड सिमेट्रिकल HLQL मोडेलको साथ HLQ कम्प्याक्ट मानक संस्करण सहित, पुन: परिक्रमा गर्ने बल रैखिक गाइडहरू अपनाउछन्। बोरको आकार 6 देखि 25 मिमी सम्मको स्ट्रोक 10-150 मिमी सम्म हुन्छ। जुम्ल्याहा समानान्तर पिस्टन रड डिजाइनले बलियो थ्रस्ट र उत्कृष्ट एन्टी-टोर्सन र एन्टी-रोटेशन प्रदर्शन प्रदान गर्दछ। पिस्टन र स्लाइड क्यारिजको बीचमा निर्मित फ्लोटिंग संयुक्तले विलक्षण पार्श्व भारहरू अफसेट गर्दछ। आधारमा ३-दिशा माउन्टिङ ट्याप प्वालहरू छन्, जबकि स्लाइड क्यारिजले बहु-सतह फिक्स्चर माउन्टिङ प्वालहरू र स्थिति पिनहरू प्रदान गर्दछ; चुम्बकीय रिड स्विचहरू र निर्मित चुम्बकको लागि साइड स्लटहरू मानकको रूपमा आउँछन्। धेरै बफर विकल्पहरू उपलब्ध छन्: डबल / एकल समायोज्य एयर बफर, हाइड्रोलिक झटका अवशोषक र सहज पारस्परिकता र उच्च दोहोरिने स्थिति सटीकताको लागि बाह्य स्टप ब्लकहरू। HLQ सीमित ठाउँको साथ मध्यम-साना भारहरू फिट गर्दछ, जबकि सममित HLQL ले भारी भारहरू र गम्भीर सनकी अफसेटहरू ह्यान्डल गर्दछ। स्वचालित स्थानान्तरण, परिशुद्धता क्ल्याम्पिङ र 3C मा रैखिक स्थिति, अर्धचालक विधानसभा र परीक्षण उपकरणको लागि व्यापक रूपमा प्रयोग गरिन्छ।

SOLH HLS / HLSL जुम्ल्याहा-शाफ्ट स्लाइड सिलिन्डरहरूले HLQ बल गाइड मोडेलहरू भन्दा धेरै उच्च कठोरता, दोहोर्याउने स्थिति सटीकता र विलक्षण लोड प्रतिरोध प्रदान गर्दै लाइन-सम्पर्क क्रस रोलर गाइडहरू अपनाउछन्। दुई भेरियन्टहरू उपलब्ध छन्: गम्भीर अफसेट बिना मध्यम-साना भारहरूको लागि साइड-माउन्ट कम्प्याक्ट सिलिन्डरको साथ मानक HLS; सममित HLSL केन्द्रित सिलिन्डर र भारी भारहरूको लागि दोहोरो समानान्तर रोलरहरू, ठूलो विलक्षण टोक़ र अल्ट्रा-परिशुद्धता मागहरू। बोरको साइज ६–२५ मिमी र स्ट्रोक १०–१५० मिमी हुन्छ। ट्विन पिस्टन रडहरूले शक्तिशाली थ्रस्ट र एन्टी-टोर्सन प्रदर्शन प्रदान गर्दछ, जबकि निर्मित फ्लोटिंग जोइन्टहरूले पार्श्व विक्षेपण तनावलाई हटाउँदछ। आधारले 3-दिशा माउन्टिङ होलहरूलाई समर्थन गर्दछ, स्लाइड क्यारिजले बहु-सतह फिक्स्चर थ्रेडहरू र स्थिति पिनहरू र चुम्बकीय रिंग प्लस सेन्सर स्लटहरू मानक रूपमा आउँछन्। समायोज्य वायु बफरहरू, हाइड्रोलिक झटका अवशोषकहरू र बाह्य मेकानिकल स्टपहरू वैकल्पिक सामानहरू हुन्। सञ्चालन तापमान दायरा -20 ℃ देखि 70 ℃ सम्म। सेमीकन्डक्टर, मेडिकल स्वचालन, मेशिन उपकरण जिग र अन्य भारी शुल्क अल्ट्रा-परिशुद्धता स्थानान्तरण र क्ल्याम्पिङ स्थिति स्टेशनहरूमा व्यापक रूपमा प्रयोग गरिन्छ।
