2S श्रृंखला 2/2 वे फ्लुइड सोलेनोइड भल्भ (प्रत्यक्ष-अभिनय + पायलट-संचालित)

SOLH 2S शृङ्खला 2/2-मार्ग सामान्यतया बन्द फ्लुइड सोलेनोइड भल्भहरूमा दुई पूर्ण लाइनहरू समावेश छन्: प्रत्यक्ष-अभिनय सानो छिद्र 030/050 मोडेलहरू र पाइलट-संचालित ठूलो बोर 150 ~ 500 भेरियन्टहरू, सफा पानीको स्वचालित अन-अफ नियन्त्रणको लागि, कम्प्रेस गरिएको हावा, काट्ने कूलेन्ट र कमजोर पाइपलाइनहरू लुब्रिकेटिङ तेल। प्रत्यक्ष-अभिनय संस्करणले न्यूनतम विभेदक दबाव सीमा बिना शून्य-दबाव स्टार्टअप सक्षम गर्दछ, कम्प्याक्ट साइज, विश्वव्यापी माउन्टिंग अभिमुखीकरण र मिलिसेकेन्ड द्रुत स्विचिंग, कम-दबाव माइक्रो-फ्लो अनुप्रयोगहरू जस्तै एकल-पोइन्ट मेसिन उपकरण कुलिङ, 3C माइक्रो हावा/पानी शाखाहरू र मिनी सफाई उपकरणहरूको लागि आदर्श। पायलट-संचालित प्रकारलाई पूर्ण खोल्नको लागि न्यूनतम 0.05MPa दबाब भिन्नता चाहिन्छ, कम-वाटेज कम-तातो कुण्डलहरू, एयर कम्प्रेसर ड्रेन हेडरहरू, मुख्य स्प्रे पानी लाइनहरू र उच्च-प्रवाह परिसंचरण पानी उपचार पाइपलाइनहरूको लागि उपयुक्त, अल्ट्रा-ठूलो प्रवाह प्रदान गर्दछ। मानक NBR नाइट्राइल रबर सिलहरू वैकल्पिक एसिड र तातो पानी प्रतिरोधी EPDM फूड-ग्रेड सिलहरू सहित सुसज्जित छन्। बहु अन्तर्राष्ट्रिय थ्रेड मानकहरू (PT/G/NPT) र ग्लोबल युनिभर्सल कोइल भोल्टेजहरू (DC12/24V, AC24/110/220V) उपलब्ध छन्, DIN प्लग र तार लीड तारिङ विकल्पहरूद्वारा समर्थित। तातो-प्रतिरोधी कुण्डलीहरूले दीर्घकालीन निरन्तर ऊर्जालाई अनुमति दिन्छ। चयन गाइड: ०.०५ एमपीए भन्दा कम स्थिर दबाव र सानो शाखा प्रवाहको साथ पाइपलाइनहरूको लागि प्रत्यक्ष-अभिनय प्रकार; स्थिर उच्च दबाव र ठूलो परिसंचरण प्रवाहको साथ G1/2 र माथिको मुख्य हेडरहरूको लागि पायलट-संचालित संस्करण। तातो पानी र फूड-ग्रेड फ्लुइड मिडियाको लागि EPDM सील अनिवार्य छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

2S श्रृंखला 2/2 वे फ्लुइड सोलेनोइड भल्भ (प्रत्यक्ष-अभिनय + पायलट-संचालित)

ब्रान्ड:रिच टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन

1. SOLH 2S श्रृंखला 2/2-मार्ग सामान्यतया बन्द फ्लुइड बन्द-अफ सोलेनोइड भल्भहरू हुन्, दुई पूर्ण उत्पादन लाइनहरूमा विभाजित:

-- प्रत्यक्ष-अभिनय 2S (030 / 050 सानो छिद्र श्रृंखला)

-- पायलट-सञ्चालित 2S (150 ~ 500 ठूलो छिद्र श्रृंखला)

2. सफा पानी, कम्प्रेस्ड हावा, लुब्रिकेटिङ तेल, कूलिङ कटिङ फ्लुइड र कमजोर संक्षारक तरल पाइपलाइनहरूको स्वचालित अन/अफ नियन्त्रणको लागि डिजाइन गरिएको। लीक-प्रूफ सीलको साथ कम्पैक्ट एकीकृत संरचना; कोइलहरूले दीर्घकालीन निरन्तर ऊर्जालाई समर्थन गर्दछ।

- प्रत्यक्ष-अभिनय प्रकार: 0MPa शून्य भिन्न दबाव अन्तर्गत पूर्ण खोल्ने, कम-दबाव माइक्रो-फ्लुइड शाखाहरूको लागि आदर्श

--पाइलटद्वारा संचालित प्रकार: ठूला पाइप साइज भएका मुख्य आपूर्ति पाइपलाइनहरूको लागि ठूलो बोर र उच्च प्रवाह क्षमता

3. मेसिन टुल कूलिङ सर्किटहरू, सफा गर्ने स्प्रे लाइनहरू, एयर कम्प्रेसर ड्रेन प्रणाली, पानी उपचार उपकरण, खाद्य प्याकेजिङ फ्लुइड स्वचालनसँग व्यापक रूपमा मेल खान्छ।

दुई उत्पादन लाइनहरू पूर्ण वर्गीकरण: प्रत्यक्ष-अभिनय NC VS पायलट-संचालित NC

1. 2S प्रत्यक्ष-अभिनय सामान्यतया बन्द (मोडेल उदाहरण: 2S-L030-08)

-- कार्य सिद्धान्त:कुनै सहायक पायलट एयर चेम्बर छैन; इलेक्ट्रोम्याग्नेटिक कोइलले भल्भ सिट खोल्न/बन्द गर्न आर्मेचर स्टेमलाई सिधै तान्दछ। 0MPa शून्य पानी/हावाको चाप अन्तर्गत पनि पूर्ण रूपमा खोल्नुहोस्।

* पावर अफ: पाइपलाइन फ्लुइड पूर्ण रूपमा काट्न वसन्त प्रेस सील;

* पावर अन: तरल मार्गको लागि भल्भ पोर्ट खोल्न कोइलले आर्मेचरलाई माथितिर तान्छ

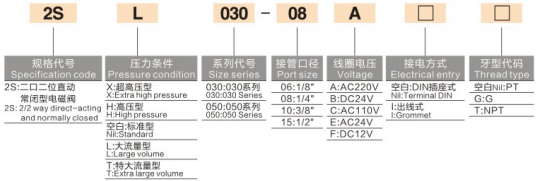

-- पूरा मोडेल कोडिङ नियम:2S - दबाव प्रत्यय - साइज श्रृंखला - पोर्ट थ्रेड - कुंडल भोल्टेज - तारको प्रकार - थ्रेड मानक

* 2S: प्रत्यक्ष-अभिनय 2/2 मार्ग NC solenoid भल्भ

* दबाव ग्रेड प्रत्यय: खाली=मानक / L=ठूलो प्रवाह / T=अतिरिक्त ठूलो प्रवाह / H=उच्च चाप / X=अतिरिक्त उच्च दबाव

* साइज श्रृंखला: 030 (मिनी), 050 (मध्यम सानो)

* पोर्ट कोड: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

* भोल्टेज कोड: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

* तार: खाली = DIN प्लग सकेट, I = केबल तार लिड प्रकार

* थ्रेड: खाली=PT टेपर थ्रेड, G=G समानान्तर BSPP, T=NPT अमेरिकी थ्रेड

-- कोर फाइदाहरू:

*शून्य भिन्न दबाव स्टार्टअप, कुनै न्यूनतम परिचालन दबाव सीमा छैन, माइक्रो कम-दबाव फ्लुइड सर्किटहरूको लागि स्थिर सञ्चालन

* अल्ट्रा-कम्प्याक्ट शरीर, गुरुत्वाकर्षण प्रतिबन्ध बिना मनमानी माउन्टिंग कोण

* द्रुत अन-अफ स्विचिङ चक्रहरूको लागि मिलिसेकेन्ड द्रुत प्रतिक्रिया

-- आवेदन परिदृश्यहरू:

सानो CNC मेसिन उपकरण कूलिङ तेल स्प्रे, मिनी वाशिङ मेसिन माइक्रो स्प्रे, 3C उपकरण माइक्रो एयर/पानी कट-अफ, भ्याकुम सहायक पानी आपूर्ति, सानो शाखा पाइपलाइन (G1/8 ~ G1/2)।

2. 2S पाइलट-सञ्चालित सामान्य रूपमा बन्द श्रृंखला

-- कार्य सिद्धान्त:निर्मित लघु पायलट नियन्त्रण छिद्र; मुख्य डायाफ्राम/स्पूल उठाउन मध्यम पाइपलाइन दबाबमा निर्भर हुन्छ। पूर्ण खोल्नको लागि न्यूनतम 0.05MPa भिन्न दबाव आवश्यक छ। कोइलले कम पावर खपतको साथ सानो पाइलट ब्लीड प्वाललाई मात्र नियन्त्रण गर्छ।

* पावर अफ: पायलट होल सिल गरिएको, अपस्ट्रिम प्रेसरले पाइपलाइन बन्द गर्न मुख्य सिल कम्प्रेस गर्दछ

* पावर अन: पायलट च्याम्बर प्रेशर रगत बग्छ, उच्च-भोल्युम फ्लुइड प्रवाहको लागि मुख्य स्पूल लिफ्ट मध्यम दबाव; अधिकतम छिद्र आकार Φ50 (G2 इन्च) सम्म

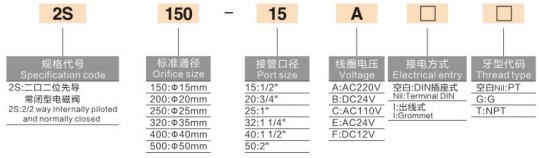

-- पूरा मोडेल कोडिङ नियम:2S - ओरिफिस साइज - पोर्ट थ्रेड - कुंडल भोल्टेज - तारको प्रकार - थ्रेड मानक

* 2S: पायलट द्वारा संचालित 2/2 मार्ग NC सोलेनोइड भल्भ

* ओरिफिस फ्रेम साइज: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

* पोर्ट कोड: 15=G1/2, 20=G3/4, 25=G1, 32=G1-1/4, 40=G1-1/2, 50=G2

* भोल्टेज / तार / थ्रेड कोडहरू प्रत्यक्ष-अभिनय संस्करणहरूसँग पूर्ण रूपमा अनुरूप

-- कोर फाइदाहरू:

* ठूलो स्ट्रेट-थ्रु बोर, अल्ट्रा-उच्च प्रवाह दर, सम्पूर्ण-लाइन केन्द्रीकृत पानी/हावा आपूर्ति मुख्यहरूको लागि न्यूनतम पाइपलाइन दबाव ड्रप

* सानो कम-वाट क्षमताको कुण्डलीले ठूलो बोर भल्भ बडी, कम ताप उत्पादन, २४ घन्टा निरन्तर सञ्चालनका लागि उपयुक्त

* फराकिलो प्रवाह च्यानल बन्द गर्न सजिलो छैन, सानो निलम्बित अशुद्धताहरू भएको औद्योगिक परिसंचरण शीतलन पानीसँग उपयुक्त

--आवेदन परिदृश्यहरू:

एयर कम्प्रेसर मुख्य इनटेक/ड्रेन पाइपलाइनहरू, ठूलो एसेम्बली लाइन स्प्रे सफा गर्ने मुख्य पानी सर्किटहरू, बल्क वाटर ट्रीटमेन्ट हेडर पाइपहरू, स्ट्याम्पिङ उपकरणहरू कुलिङ मुख्य तेल लाइनहरू, भारी शुल्क औद्योगिक पानी आपूर्ति प्रणाली।

विश्वव्यापी साझा उत्पादन सुविधाहरू (प्रत्यक्ष + पायलट संचालित)

१. मानक सामान्यतया बन्द (NC) प्रकार्य कारखाना पूर्वनिर्धारित

पावर काट्दा स्वत: बन्द-अफ, उच्च प्रणाली सुरक्षाको लागि उपकरण बन्द हुँदा तरल पदार्थ ओभरफ्लो र चुहावट रोक्छ।

2. बहु वैकल्पिक सील सामग्री

- मानक NBR नाइट्राइल रबर: पानी, हावा, लुब्रिकेटिङ तेलको लागि विश्वव्यापी

--वैकल्पिक EPDM इथिलीन प्रोपाइलीन: एसिड/क्षार प्रतिरोधी, तातो पानी र फूड-ग्रेड सफा तरल पदार्थ समर्पित

3. टिकाउ उच्च-ताप कम-शक्ति कोइल

लामो निरन्तर उर्जाको लागि गर्मी प्रतिरोधी इन्सुलेशन कुंडल, एन्टि-बर्न स्थिर इन्सुलेशन; लचिलो क्याबिनेट लेआउटको लागि डुअल तारिङ विकल्पहरू (DIN सकेट / तार नेतृत्व)।

4. निर्यातको लागि बहु अन्तर्राष्ट्रिय थ्रेड मानकहरू

पीटी ब्रिटिश टेपर, जी बीएसपी समानांतर, एनपीटी अमेरिकी थ्रेड वैकल्पिक, घरेलु स्वचालन र विदेशी उत्पादन लाइनहरूसँग उपयुक्त।

5. पूर्ण दबाव श्रेणीबद्ध अनुकूलन

प्रत्यक्ष-अभिनय श्रृंखला मानक / ठूलो प्रवाह / उच्च / अतिरिक्त उच्च दबाव अनुकूलन समर्थन गर्दछ; मानक औद्योगिक तरल दबाव 0.05 ~ 1.0MPa को लागि पायलट श्रृंखला मूल मूल्याङ्कन।

6. गुरुत्वाकर्षण मुक्त विश्वव्यापी माउन्टिङ

ठाडो, तेर्सो वा उल्टो स्थापना गर्न सकिन्छ, साँघुरो विद्युतीय क्याबिनेट आन्तरिक लेआउटमा फिट हुन्छ।

एकीकृत सामान्य प्राविधिक विशिष्टता तालिका

प्यारामिटर वस्तु	मानक मूल्य	भिन्नता नोटहरू
वाल्व प्रकार्य	२/२ बाटो सामान्य रूपमा बन्द (NC)	प्रत्यक्ष र पायलट प्रकारका लागि समान पावर-अफ बन्द
लागू हुने माध्यम	संकुचित हावा, सफा पानी, चिसो तरल पदार्थ, स्नेहक, कमजोर संक्षारक तरल	खाना/तातो पानीको लागि EPDM सील अनिवार्य
सञ्चालन दबाव दायरा	प्रत्यक्ष: 0 ~ 1.0MPa (शून्य दबाव स्टार्टअप) / पायलट: 0.05 ~ 1.0MPa (भिन्न आवश्यक)	कोर चयन विभाजन रेखा
मध्यम र परिवेश तापमान	-10 ℃ ~ +60 ℃	तातो पानीको लागि 80 ℃ सम्म अनुकूलन उच्च तापमान संस्करण
मानक कुंडल भोल्टेजहरू	AC220V, DC24V, AC110V, AC24V, DC12V	विश्वव्यापी निर्यातको लागि बहु-भोल्टेज उपयुक्त
विद्युत जडान	DIN प्लग सकेट, ग्रोमेट तार नेतृत्व	केन्द्रीकृत क्याबिनेट तारिङका लागि DIN रुचाइएको छ
सील सामाग्री	मानक NBR; वैकल्पिक EPDM (तातो पानी / कमजोर एसिड प्रतिरोधी)	खाना र पानी उपचार सर्किट EPDM चयन गर्नुपर्छ

प्रत्यक्ष VS पायलट संचालित पूर्ण चयन तुलना तालिका

तुलना वस्तु	2S प्रत्यक्ष-अभिनय NC (030 / 050 सानो श्रृंखला)	2S पाइलट-सञ्चालित NC (150 ~ 500 ठूलो बोर श्रृंखला)
ड्राइभ संयन्त्र	कुण्डलीले सिधै स्पूललाई धकेल्छ, कुनै मध्यम दबाव सहायता छैन	पायलट प्वाल रगत, मध्यम दबावले मुख्य स्पूल लिफ्ट गर्दछ
न्यूनतम स्टार्टअप दबाब	0MPa, पूर्ण शून्य भिन्नता अन्तर्गत काम गर्दछ	≥0.05MPa; पाइपलाइनको दबाब बिना खोल्न सक्दैन
ओरिफिस दायरा	Φ3 ~ Φ8 माइक्रो सानो बोर	Φ15 ~ Φ50 अतिरिक्त ठूलो बोर
पोर्ट साइजहरू	G1/8 ~ G1/2 सानो शाखा धागो	G1/2 ~ G2 ठूलो मुख्य पाइपलाइन थ्रेड
प्रवाह क्षमता	कम प्रवाह, एकल-बिन्दु शाखा नियन्त्रण	अल्ट्रा-उच्च प्रवाह, सम्पूर्ण-लाइन हेडर प्रसारण
कार्य दबाव परिदृश्य	कम दबाब, रुकावट माइक्रो पानी/हावा आपूर्ति	स्थिर दबाव पाइपलाइनहरू ≥0.1MPa निरन्तर सञ्चालन
स्थिर दबाव पाइपलाइनहरू ≥0.1MPa निरन्तर सञ्चालन	2S-L030-08B (DC24V G1/4 ठूलो प्रवाह प्रत्यक्ष भल्भ)	2S250-25A (AC220V G1 पायलट उच्च प्रवाह भल्भ)

खण्डित विशिष्ट अनुप्रयोग परिदृश्यहरू

1. प्रत्यक्ष-अभिनय NC आवेदन दायरा

- एकल-बिन्दु कूलिंग तेल इन्जेक्सन र साना CNC मेसिन उपकरणहरूको लागि माइक्रो स्प्रे

-- 3C स्वचालन उपकरणहरूको लागि भ्याकुम सहायक पानी आपूर्ति र मिनी एयर सर्किट अन/अफ

-- साना अल्ट्रासोनिक क्लिनिङ मेसिन, ल्याब माइक्रो फ्लुइड कन्ट्रोल लूपहरू

- उपकरण मर्मत शाखा, साना फिक्स्चरहरूको लागि एकल-बिन्दु पानी/ग्यास स्विच

२.पायलट-संचालित NC आवेदन दायरा

-- एयर कम्प्रेसर पूर्ण मेसिन ड्रेन र मुख्य एयर पाइपलाइन बन्द-अफ

-- ठूलो असेंबली लाइन स्प्रे सफाई उपकरणको लागि मुख्य पानी सर्किट नियन्त्रण

-- बल्क वाटर ट्रीटमेन्ट उपकरण र उच्च-प्रवाह सर्कुलेटिङ कूलिङ हेडर पाइपहरू

-- खाद्य प्याकेजिङ, रासायनिक उपकरण ठूलो बोर तरल पदार्थ मुख्य बन्द-अफ भल्भ

कोर चयन निर्णय नियमहरू

-- पाइपलाइन स्थिर दबाव ＜0.05MPa, रुकावट माइक्रो फ्लुइड आपूर्ति → प्रत्यक्ष-अभिनय 2S छनोट गर्नुपर्छ

-- पाइप साइज ≥G1/2, उच्च-प्रवाह मुख्य हेडर, स्थिर दीर्घकालीन पानी/हावाको चाप → पायलट संचालित 2S चयन गर्नुहोस्

- तातो पानी, फूड-ग्रेड, कमजोर एसिड/क्षार माध्यम: अर्डर गर्दा EPDM सील निर्दिष्ट गर्नुहोस्

-- मेसिन कन्ट्रोल क्याबिनेट भित्र केन्द्रीकृत तारिङ: DIN सकेट तारिङ प्रकारलाई प्राथमिकता दिनुहोस्

- बाहिरी आर्द्र उपकरण: वाटरप्रूफ केबल ग्रन्थि संग तार लीड प्रकार छनोट गर्नुहोस्

मिल्दो पूर्ण वायवीय र तरल सर्किट समाधान

1. सानो शीतलन शाखा सर्किट

-- AFC वायु सेवा इकाई → 3V श्रृंखला 3/2 solenoid भल्भ → PU ट्युबिङ → 2S प्रत्यक्ष-अभिनय भल्भ (कूलिङ वाटर लूप नियन्त्रण)

2. पूरा मेसिन मुख्य पानी हेडर सर्किट

-- पानी ट्याङ्की / एयर कम्प्रेसर मुख्य पाइप → 2S पायलट ठूलो बोर भल्भ → बहु-स्टेशन स्प्रे शाखा लाइनहरू

3. विस्फोट-प्रूफ फ्लुइड कार्यशाला सर्किट

-- विस्फोट-प्रूफ एयर स्रोत उपचार इकाई → 50-VPE विस्फोट-प्रूफ 3-मार्ग भल्भ + कस्टम विस्फोट-प्रूफ कुंडल 2S पायलट भल्भ

एक वाक्य सारांश

SOLH 2S श्रृंखला 2/2 मार्ग सामान्यतया बन्द फ्लुइड सोलेनोइड भल्भ शून्य-दबाव स्टार्टअप प्रत्यक्ष-अभिनय सानो ओरिफिस मोडेल र कम-शक्ति उच्च-फ्लो पाइलट-संचालित ठूलो बोर भेरियन्टमा विभाजित हुन्छ, वैकल्पिक NBR/EPDM सिलहरू सहित, बहु-थ्रेड बहु-भोल्टेज अनुकूलता, व्यापक रूपमा प्रयोग गरिन्छ, स्वचालित रूपमा एयरलाइन्स, एयरलाइन्स, एयरलाइन्स, पानी नियन्त्रण उपकरणहरूमा। उपचार र खाद्य प्याकेजिङ स्वचालन उपकरण।
