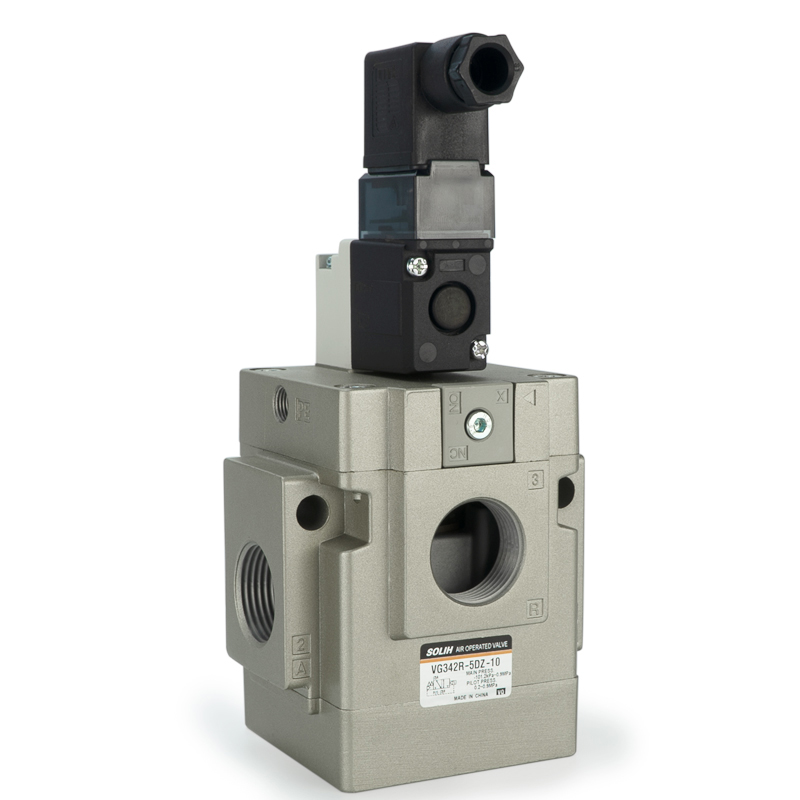

VG342 श्रृंखला 3-वे पायलट संचालित पपेट सोलेनोइड भल्भ

अप्टिमाइज्ड पपेट-सिलिङ टेक्नोलोजीको साथ विकसित, SOLH VG342 पाइलट-संचालित पपेट सोलेनोइड भल्भ पर्याप्त स्टकको साथ घर-घरमा उत्पादन गरिन्छ। विश्वव्यापी स्वचालन अन्त-प्रयोगकर्ताहरूलाई सेवा दिँदै, यो उच्च-प्रवाह भ्याकुम उपयुक्त सोलेनोइड भल्भले NC/NO/बाह्य-पाइलट रूपान्तरणलाई समर्थन गर्दछ। यसले ठूलो क्षमताको वायुप्रवाह, 1.8W कम-शक्ति विकल्प र 5Hz उच्च-फ्रिक्वेन्सी साइकल चलाउँछ। तेल-मुक्त र शून्य-रिसाव, यसले भ्याकुम होल्डिङ सिस्टम, ठूलो-बोर एक्चुएटरहरू र बहु-लूप वायमेटिक स्वचालन लाइनहरूको लागि भरपर्दो मेनिफोल्ड मुख्य नियन्त्रण भल्भको रूपमा कार्य गर्दछ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

VG342 श्रृंखला 3-वे पायलट संचालित पपेट सोलेनोइड भल्भ | उच्च प्रवाह भ्याकुम र वायवीय नियन्त्रण भल्भ

ब्रान्ड: रिच टेक्नोलोजी द्वारा SOLH | उच्च-प्रवाह कम-शक्ति 3-पोर्ट वायमेटिक सोलेनोइड भल्भ

1. उत्पादन अवलोकन

SOLH VG342 श्रृंखला एक होउच्च प्रवाह 3-मार्ग पायलट संचालित पपेट प्रकार solenoid भल्भ, व्यावसायिक रूपमा मानक वायमेटिक प्रणालीहरूमा हावा, भ्याकुम र कम-दबाव तरल पदार्थ नियन्त्रणको लागि डिजाइन गरिएको। इलास्टोमर सीलिङ, स्नेहन-रहित सञ्चालन, अल्ट्रा-कम पावर खपत र फराकिलो दबाब अनुकूलनताको विशेषता रहेको, यसले साधारण कभर प्रतिस्थापन मार्फत सामान्य रूपमा बन्द (NC), सामान्यतया खुला (NO) र बाह्य पायलट मोडहरू बीच लचिलो स्विचिङ समर्थन गर्दछ। ठूलो प्रवाह क्षमता, द्रुत प्रतिक्रिया र उच्च-फ्रिक्वेन्सी चक्र प्रदर्शनको साथ, यसले भ्याकुम प्रणालीहरू, ठूलो-बोर वायवीय एक्चुएटरहरू र बहु-सर्किट मेनिफोल्ड वायवीय उपकरणहरूको लागि विश्वव्यापी र कुशल कोर नियन्त्रण भल्भको रूपमा कार्य गर्दछ।

2. मुख्य उत्पादन सुविधाहरू

• व्यावसायिक पपेट संरचना र भरपर्दो सील: शून्य चुहावट, कडा कट-अफ र स्थिर दीर्घकालीन चक्रीय सञ्चालन सुनिश्चित गर्दै, उच्च लोचदार इलास्टोमर सील संरचनाको साथ 3-पोर्ट पाइलट-संचालित पपेट डिजाइन अपनाउछ।

• चौडा मध्यम र दबाव अनुकूलन क्षमता: कम्प्रेस्ड हावा र भ्याकुम वातावरणको लागि उपयुक्त। आन्तरिक पाइलट मोडले ०.२ ~ ०.९ एमपीए समर्थन गर्दछ, जबकि बाह्य पायलट मोडले कभर गर्दछपूर्ण भ्याकुम -101.2kPa देखि 0.9MPa, विभिन्न कम-दबाव र भ्याकुम काम गर्ने अवस्थाहरूमा अनुकूलन।

• स्नेहन-मुक्त र कम रखरखाव: अनुकूलित आन्तरिक संरचनात्मक डिजाइनले तेल स्नेहनको आवश्यकतालाई हटाउँछ, दैनिक मर्मत लागत घटाउँछ र मध्यम प्रदूषणबाट बच्न, सफा औद्योगिक परिदृश्यहरूको लागि उपयुक्त।

• दोहोरो पावर खपत मोड र ऊर्जा बचत: मानक DC पावर मात्र 4W हो; कम-शक्ति र दीर्घकालीन ऊर्जा प्राप्त प्रकारहरू प्राप्त1.8W अल्ट्रा कम पावर खपत, प्रभावकारी रूपमा उपकरण सञ्चालन ऊर्जा खपत कम गर्दै।

• सुपीरियर ठूलो प्रवाह प्रदर्शन: अधिकतम प्रभावकारी प्रवाह C-value 38 dm³/(s·bar) र Cv मान 9.8 सम्म पुग्छ। यसले 210mm² सम्म प्रभावकारी सेक्शनल क्षेत्रको साथ धेरै क्यालिबर विशिष्टताहरूलाई समर्थन गर्दछ, ठूला वायवीय घटकहरूको उच्च-प्रवाह द्रुत भेन्टिलेशन मागहरू पूरा गर्दछ।

• लचिलो कार्यात्मक स्विचिंग: भल्भ प्रकार्यलाई NC (सामान्य रूपमा बन्द), NO (सामान्य रूपमा खुला) र बाहिरी पाइलट मोडहरूमा मात्र माथिल्लो कभर प्रतिस्थापन गरेर, एउटा भल्भको बहुउद्देश्यीयता महसुस गरेर र मोडेल इन्भेन्टरी लागतहरू घटाएर स्वतन्त्र रूपमा रूपान्तरण गर्न सकिन्छ।

• बहु-कार्यात्मक आवेदन: पारम्परिक अन-अफ कन्ट्रोल भल्भको रूपमा प्रयोग गर्न सकिन्छ, साथै बाह्य पायलट कन्फिगरेसन अन्तर्गत चयन भल्भ र वितरण भल्भ, अत्यन्त उच्च दृश्य अनुकूलताको साथ।

3. प्राविधिक विवरणहरू पूरा गर्नुहोस्

प्यारामिटर वस्तु	निर्दिष्टीकरण
कार्य दबाव दायरा	आन्तरिक पाइलट: ०.२~०.९ एमपीए बाह्य पायलट: -101.2 kPa ~ 0.9 MPa
परिवेश र तरलता तापमान	-10°C ~ +50°C (गैर चिसो वातावरण)
प्रतिक्रिया समय	≤ ३० ms
अधिकतम सञ्चालन आवृत्ति	५ हर्ट्ज
सुरक्षा ग्रेड	धुलो-प्रमाण
आघात / कम्पन प्रतिरोध	150 / 50 m/s²
पोर्ट साइज	VG342-04: 1/2" VG342-06: 3/4" VG342-10: 1"
प्रभावकारी क्रस-सेक्शनल क्षेत्र	०४:१३० मिमी² ०६: १९० मिमी² 10: 210 mm²

4. विद्युतीय विशिष्टताहरू

4.1 रेटेड भोल्टेज

• एसी भोल्टेज: 100V, 110V, 200V, 220V, 240V (50/60Hz)

• डीसी भोल्टेज: 12V, 24V

4.2 बिजुली खपत

• मानक DC: 4W

• कम शक्ति (प्रकार Y): 1.8W

• दीर्घकालीन उर्जायुक्त (प्रकार ई): 1.8W

• AC: Inrush 12.7VA / होल्डिंग 7.6VA

4.3 तारिङ विधि

• G प्रकार: प्रत्यक्ष आउटलेट तारिङ

• D प्रकार: DIN सकेट प्रकार (सूचक प्रकाश / overvoltage सुरक्षा संग वैकल्पिक)

5. मोडेल कोडिङ नियम र व्याख्या

विशिष्ट मोडेल उदाहरण: VG342-04G-1A

• VG342: 3-तर्फी उच्च-प्रवाह पायलट-संचालित पपेट सोलेनोइड भल्भको लागि श्रृंखला कोड

• पोर्ट साइज कोड: ०४=१/२", ०६=३/४", १०=१"

• तारको प्रकार: G = प्रत्यक्ष आउटलेट, D = DIN सकेट

• भोल्टेज कोड: 1=AC100V, 4=AC220V, 6=DC24V

• सर्किट मोड: A=सामान्य रूपमा बन्द (NC), B=सामान्य रूपमा खुला (NO), R=बाह्य पायलट

6. विशिष्ट अनुप्रयोग परिदृश्यहरू

• भ्याकुम प्रणाली नियन्त्रण: भ्याकुम सक्शन कप, भ्याकुम जेनरेटर र स्वचालित भ्याकुम होल्डिङ र रिलीज सर्किटहरूको लागि उत्तम।

• ठूलो-प्रवाह वायवीय एक्चुएटरहरू: छिटो र शक्तिशाली वायवीय कार्य महसुस गर्न ठूलो-बोर सिलिन्डरहरू र वायवीय ग्रिपरहरूसँग मिलाइएको।

• कम र माइक्रो प्रेशर फ्लुइड सर्किटहरू: कम-दबाव वायवीय र माइक्रो-दबाव तरल पदार्थ प्रसारण प्रणालीहरूको लागि स्थिर नियन्त्रण।

• मनिफोल्ड भल्भ प्रणाली: बहु-सर्किट एकीकृत वायवीय प्रणालीहरूको लागि मुख्य नियन्त्रण भल्भ र चयन/वितरण भल्भको रूपमा प्रयोग गरिन्छ।

• उच्च आवृत्ति ऊर्जा बचत उपकरण: स्वचालित उपकरणहरूको लागि उपयुक्त जसलाई बारम्बार अन-अफ कार्य र दीर्घकालीन उर्जा बचत अपरेशनको आवश्यकता पर्दछ।

एक वाक्य सारांश

SOLH VG342 श्रृंखला 3-तरिका पायलट संचालित solenoid भल्भ एकीकृतठूलो प्रवाह, भ्याकुम अनुकूलता, कम पावर खपत र बहु-मोड स्विच गर्न योग्य कार्यहरूभ्याकुम प्रणालीहरू, ठूलो-प्रवाह वायवीय सर्किटहरू र उच्च-फ्रिक्वेन्सी स्वचालित उपकरणहरूको लागि उच्च-प्रदर्शन, ऊर्जा-बचत र बहुमुखी कोर नियन्त्रण भल्भ हुनु।
