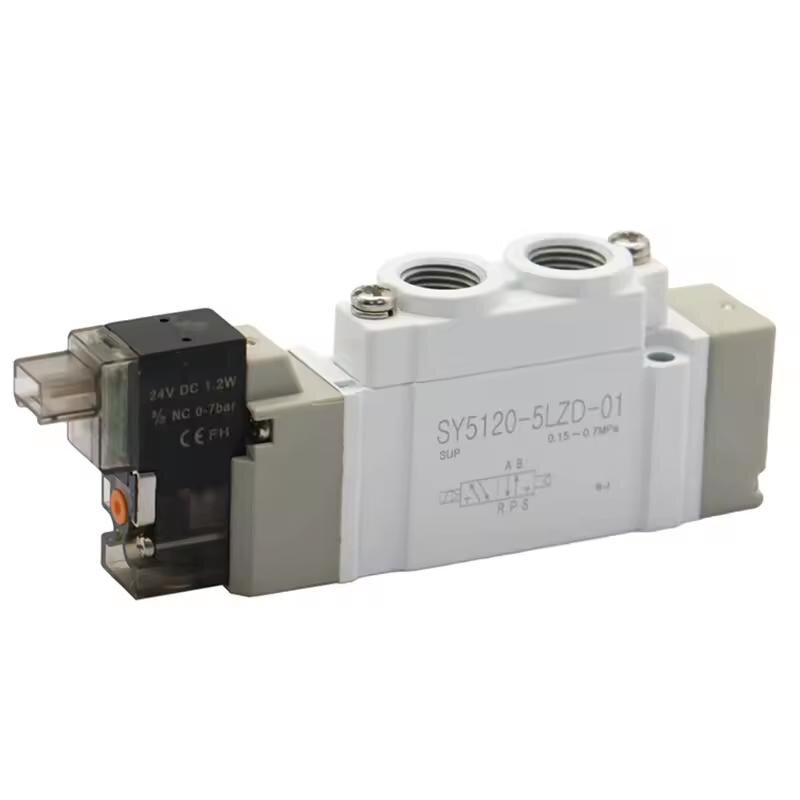

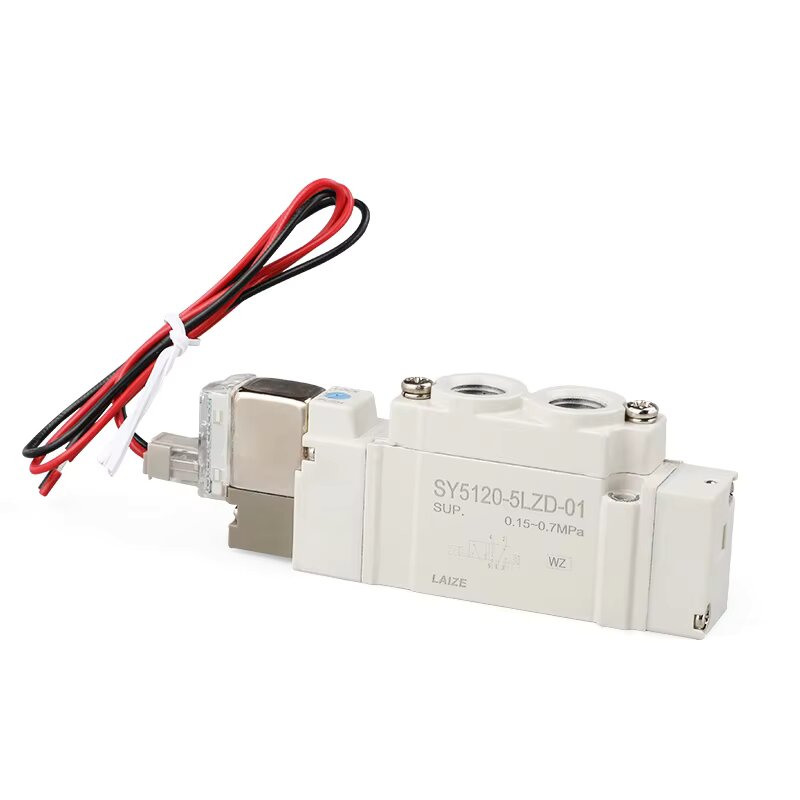

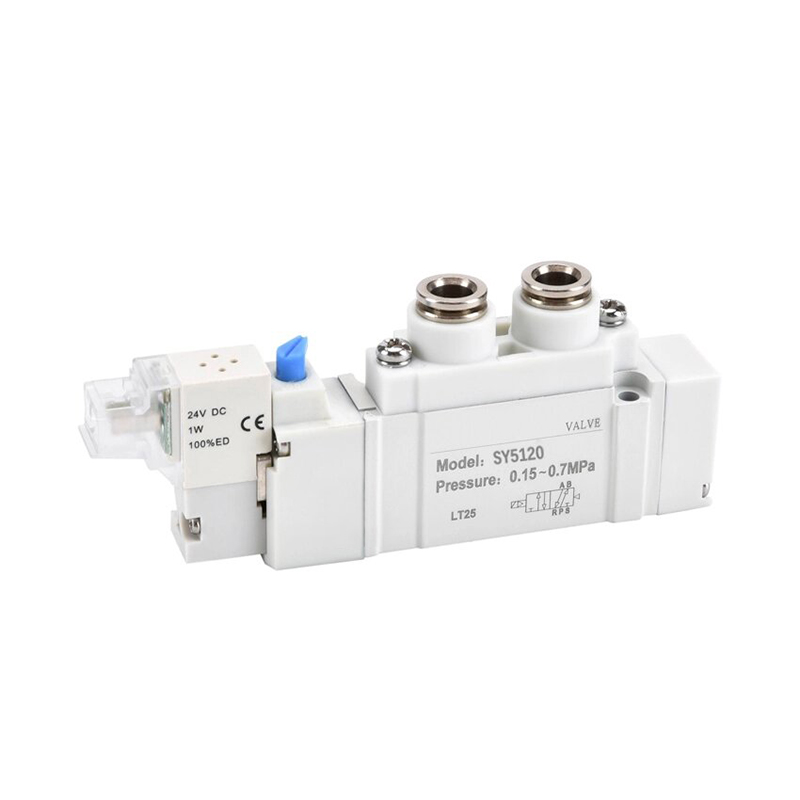

SY श्रृंखला पायलट संचालित 5-पोर्ट सोलेनोइड भल्भ

ब्रान्ड:रिच टेक्नोलोजी द्वारा SOLH

उत्पादन स्थिति

     SOLH SY श्रृंखला मुख्यधाराको पाइलट-संचालित 5-पोर्ट सोलेनोइड भल्भ हो, जसमा अल्ट्रा-कम्प्याक्ट बडी, अल्ट्रा-कम बिजुली खपत र धेरै अपग्रेड गरिएको प्रवाह क्षमता छ। यसले मूल SMC SY शृङ्खलासँग पूर्ण रूपमा आदानप्रदान गर्न सकिने सबै स्वचालित उत्पादन उपकरणहरूमा सिलिन्डर पारस्परिकता र वायवीय सर्किट स्विचिङको लागि कोर दिशात्मक नियन्त्रण घटकको रूपमा कार्य गर्दछ।

पूर्ण श्रृंखला आकार वर्गीकरण र मिल्दो दायरा

विश्वव्यापी कोर प्राविधिक निर्दिष्टीकरण

  1. सर्किट प्रकारहरू:

     -- 5/2-मार्ग (एकल वसन्त रिटर्न / डबल लचिङ कुंडल);

     -- 5/3-मार्ग (3 केन्द्र कार्यहरू: केन्द्र बन्द / केन्द्र निकास / केन्द्र दबाव आपूर्ति)

  2. सञ्चालन दबाव दायरा

     -- आन्तरिक पाइलट: ०.१ ~ ०.७ एमपीए

     -- बाह्य पायलट (भ्याकुम संगत): -100 kPa ~ 0.7 MPa

  3. सञ्चालन तापमान: -10 ~ 50 ℃ (हावा स्रोतमा कुनै आइसिङ छैन)

  4. कुण्डली पावर खपत: मानक कुंडल 0.35W; ऊर्जा बचत कम पावर कुंडल मात्र 0.1W

  5. सुरक्षा ग्रेड: प्लग कनेक्टर IP65; मेनिफोल्ड माउन्टिंग आधार IP67

  6. सेवा जीवनकाल: 200 मिलियन चक्र सम्म ग्याप सील स्पूल; 70 मिलियन चक्र सम्म लोचदार सील

  7. मानक भोल्टेज विकल्पहरू: DC12V / DC24V (मास मेनस्ट्रीम); AC110V / AC220V

संरचनात्मक र कोर प्रदर्शन लाभहरू

  1. द्रुत प्लग-इन मेनिफोल्ड माउन्ट संरचना

     -- सिधै SS5Y शृङ्खलाको मेनिफोल्ड आधारमा स्न्याप गर्नुहोस्, छिटो एसेम्ब्ली र डिसेम्बल गर्न, सम्पूर्ण भल्भ टापुलाई भत्काउन बिना सजिलो एकल-भल्भ मर्मत।

  2. अल्ट्रा कम ऊर्जा बचत कुंडल

     --वैकल्पिक ०.१W कम पावर कोइल, कम तातो उत्पादन, लामो समयसम्म निरन्तर उर्जायुक्त काम गर्ने अवस्थाका लागि पूर्ण रूपमा उपयुक्त, फ्याक्ट्री कम्प्रेस्ड हावा र पावर लागतमा धेरै कटौती गर्ने।

  3. ठूलो रूपमा अनुकूलित उच्च प्रवाह धावक

     -- आन्तरिक स्ट्रिमलाइन अनुकूलित डिजाइन, प्रवाह क्षमता पुरानो पुस्ताको सोलेनोइड भल्भको तुलनामा लगभग 80% ले बढ्यो, चाप हानि बिना छिटो सिलिन्डर विस्तार / फिर्ता गर्ने गति महसुस गर्दै।

  4. बिल्ट-इन पायलट फिल्टर स्क्रिन

     -- धुलो र अशुद्धताहरू रोक्न पाइलट भल्भ इनलेटमा एकीकृत सानो फिल्टर जाल, प्रभावकारी रूपमा स्पूल जामिङ विफलता दर घटाउन र सेवा जीवन विस्तार।

  5. बहु-दिशात्मक लचिलो पोर्ट लेआउट

     -- एयर पोर्टहरू छेउमा / माथि / तल तीन दिशाहरूमा उपलब्ध छन्, कम्प्याक्ट उपकरण फ्रेमहरू भित्र मेकानिकल हस्तक्षेपबाट बच्न स्वतन्त्र रूपमा ट्युबिङ रूटिङ समायोजन गर्नुहोस्।

  6. मोड्युलर भल्भ आइल्याण्ड एकीकरण

     -- SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9 शृंखलाका बहु-स्टेशन मेनिफोल्ड आधारहरूसँग पूर्ण रूपमा मेल खान्छ, केन्द्रीकृत एकीकृत वायु आपूर्ति र निकास, व्यवस्थित तारहरू लेआउट र क्याबिनेट स्थापना ठाउँ बचत गर्नुहोस्।

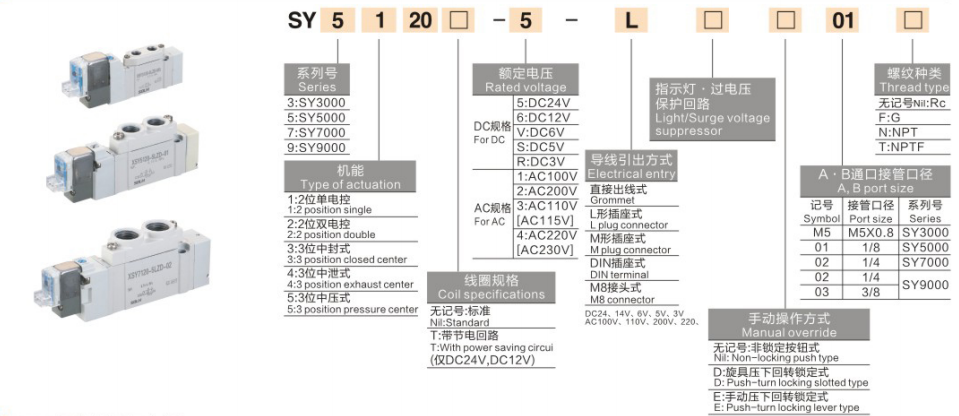

पूर्ण मोडेल कोडिङ नियम (उदाहरण: SY5120-5LZD-01)

  1. SY: पायलट संचालित 5-पोर्ट सोलेनोइड भल्भको श्रृंखला कोड

  २. ५: साइज शृङ्खला नम्बर (५ = SY5000 मध्यम शृङ्खला)

  3. 1: सर्किट प्रकार्य कोड

     1 = 5/2 एकल कुंडल वसन्त रिटर्न;

     २ = ५/२ डबल लचिङ कुण्डल;

     3 = 5/3 तीन-स्थिति भल्भ

  4. 2: आन्तरिक संरचनात्मक आधार कोड

  5. 0: मानक आधार माउन्टिङ प्रकार

  6. 5: कुण्डल भोल्टेज कोड (5 = DC24V, मुख्यधारा)

  7. LZ: सकेट र सुरक्षा कन्फिगरेसन

     L = L आकारको प्लग सकेट; Z = निर्मित एलईडी सूचक + overvoltage सुरक्षा सर्किट

  8. D: म्यानुअल ओभरराइड कोड (पुश-टर्न लक स्क्रू ड्राइभर सञ्चालन)

  9. 01: पोर्ट थ्रेड साइज (01 = Rc1/8")

विशिष्ट औद्योगिक अनुप्रयोग परिदृश्यहरू

     -- स्वचालित असेंबली उत्पादन लाइनहरू, अर्धचालक सटीक उपकरण, प्याकेजिङ मेसिनरी

     -- मोटर वाहन मुद्रांकन र वेल्डिंग उत्पादन लाइनहरू, चिकित्सा परीक्षण उपकरणहरू

     -- वायमेटिक रोबोटिक ग्रिपर, रैखिक स्लाइड सिलिन्डर, रोटरी अनुक्रमणिका एक्चुएटरहरू

     - सिलिन्डर फर्वार्ड/रिट्रीट स्विचिङ, वायमेटिक सर्किट अन-अफ र गति नियमन नियन्त्रण

एउटा वाक्य

     सारांशSOLH SY श्रृंखला पायलट-संचालित 5-पोर्ट सोलेनोइड भल्भले SY3000/SY5000/SY7000/SY9000 पूर्ण साइज दायरा 0.1W ऊर्जा बचत कुंडल, IP65/IP67 डस्टप्रुफ र वाटरप्रूफ ग्रेड, 80% उच्च प्रवाह र पुरानो म्यानपल मोडेलको तुलनामा 80% उच्च प्रवाह, कम्पोइजिलिटी-5000/SY9000 कभर गर्दछ। इलेक्ट्रोनिक्स, मोटर वाहन, प्याकेजिङ्ग र चिकित्सा उपकरणहरूमा सिलिन्डर स्वचालनको लागि विश्वव्यापी कम्प्याक्ट दिशात्मक नियन्त्रण भल्भ।
