4m श्रृंखला Solenoid भल्भ | 5/2 मार्ग

SOLH 4M श्रृंखला प्लेट-प्रकार 5/2-वे सोलेनोइड भल्भहरूले अन्तर्राष्ट्रिय NAMUR माउन्टिङ मापदण्डहरूको कडाईका साथ पालना गर्दछ, वायवीय एक्चुएटरहरू ड्राइभिङ बल भल्भहरू र बटरफ्लाइ भल्भहरूमा प्रत्यक्ष एसेम्बलीको लागि उद्देश्य-निर्मित। एकीकृत तल्लो आधार पूर्व-इम्बेडेड P, A, B, R1 र R2 एयर प्यासेजहरूसँग आउँछ, A/B काम गर्ने पोर्टहरूको लागि बाह्य ट्युबिङ बिना एक्ट्युएटर एयर क्याभिटीहरूसँग सिमलेस डकिङ सक्षम पार्छ। यो सुव्यवस्थित लेआउटले पारंपरिक ट्यूब-जडित 4V श्रृंखला सोलेनोइड भल्भहरूको तुलनामा पाइपलाइन लेआउट वर्कलोड र सम्भावित हावा चुहावट बिन्दुहरूलाई तीव्र रूपमा कटौती गर्दछ। यो लाइनअपले तेल-रहित सञ्चालनको साथ आन्तरिक पाइलट स्पूल निर्माणलाई अपनाउँछ, एकल-कोइल स्प्रिङ रिसेट (4M×10) र डबल-कोइल लचिङ मेमोरी (4M×20) कन्फिगरेसनमा तीन साइज ग्रेडहरू समावेश गर्दछ: 4M100, मेनस्ट्रीम 4M200 र उच्च-प्रवाह 4M300। एकल इलेक्ट्रिक कन्ट्रोल भेरियन्टहरू एक पटक असफल-सुरक्षित रिसेट परिदृश्यहरूको लागि पावर विच्छेद भएपछि स्वचालित रूपमा वसन्त तनावमा रिसेट हुन्छन्, जबकि डबल इलेक्ट्रिक कन्ट्रोल संस्करणहरूले लामो-समय पाइपलाइन लकको लागि भल्भ खोल्ने / बन्द हुने स्थितिलाई कायम राख्न पावर कट पछि स्थिर रूपमा तिनीहरूको स्विचिंग स्थिति कायम राख्छन्। प्रत्येक इकाईमा सुविधाजनक अफलाइन कमीशन र मर्मत परीक्षणको लागि साइड-माउन्ट गरिएको म्यानुअल ओभरराइड बटन लगाइएको छ। कोइलहरूले IP65 डस्टप्रुफ र वाटरप्रूफ इनग्रेस सुरक्षाको साथ व्यापक रूपमा प्रयोग गरिएको ग्लोबल एसी/डीसी भोल्टेजहरूलाई समर्थन गर्दछ, पानी उपचार, रासायनिक पाइपलाइनहरू र सामान्य औद्योगिक तरल पदार्थ स्विचिंगमा कठोर कार्य अवस्थाहरूको लागि उपयुक्त। यो शृङ्खला बहु-स्टेशन म्यानिफल्डहरू मार्फत स्ट्यान्डअलोन एक्चुएटर स्थापना वा केन्द्रीकृत भल्भ आइल्याण्ड एसेम्ब्लीलाई समर्थन गर्दै, बराबरको 4V शृङ्खलासँग साझेदारी गरिएको मेनिफोल्ड आधारहरूसँग आयामी रूपमा उपयुक्त छ। प्रमाणित मानक NAMUR इन्टरफेसको साथ, मुख्यधारा Airtac 4M शृङ्खलासँग आदानप्रदान गर्न सकिने, यसले वायवीय बल र बटरफ्लाइ भल्भ एक्चुएटरहरूको स्वचालित अन-अफ नियमनका लागि समर्पित मिल्दो नियन्त्रण कम्पोनेन्टको रूपमा कार्य गर्दछ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

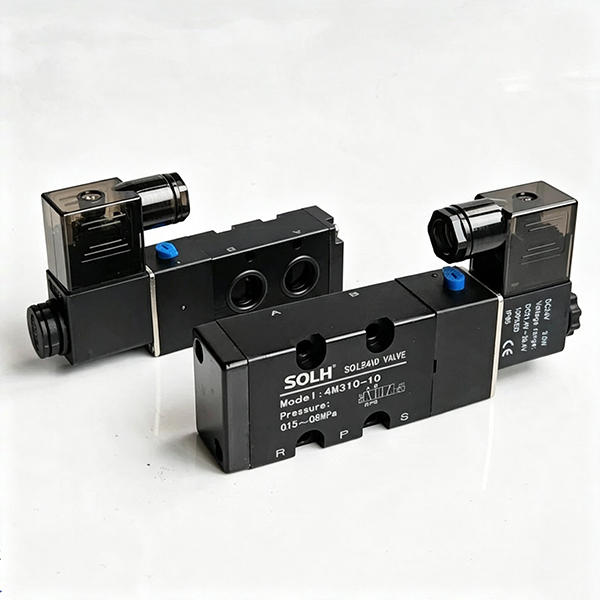

४M श्रृंखला NAMUR मानक 5/2 मार्ग Solenoid भल्भ | एक्चुएटर माउन्ट गरिएको प्लेट प्रकार भल्भ

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

1. उत्पादन अवलोकन

SOLH 4M श्रृंखला एक पेशेवर होNAMUR मानक 5/2 मार्ग प्लेट-प्रकार solenoid भल्भ विशेष वायवीय actuator स्वचालित नियन्त्रण लागि डिजाइन। यो भल्भ तल मा मानक माउन्ट प्वालहरु संग अन्तर्राष्ट्रिय NAMUR साइड माउन्टिंग मापदण्डहरु लाई कडाईका साथ अनुपालन गर्दछ। भल्भ सिधै लेमिनेट गर्न सकिन्छ र वायमेटिक बल भल्भ र बटरफ्लाइ भल्भ एक्चुएटरहरूको छेउमा मध्यवर्ती एडाप्टर एयर पाइपहरू बिना स्थापना गर्न सकिन्छ। विशेष रूपमा भल्भ स्वचालित नियन्त्रण सर्किटहरूको लागि प्रयोग गरिन्छ, यो पूर्ण रूपमा Airtac 4M श्रृंखला मापदण्डहरूसँग मेल खान्छ र संरचनात्मक रूपमा परम्परागत 4V ट्यूब-प्रकार सोलेनोइड भल्भहरू भन्दा फरक छ।

१.१ कोर उत्पादन विशिष्टताहरू

• प्रकार्य मोड: ५/२ बाटो (५-पोर्ट २-स्थिति)

• ड्राइभ संरचना: आन्तरिक पायलट स्पूल प्रकार, स्नेहन-मुक्त सञ्चालन

• माउन्ट मानक: NAMUR मानक साइड माउन्टिंग (आधार P/A/B/R1/R2 एयर सर्किट संग एकीकृत)

• मुख्यधारा मोडेलहरू: 4M210-08, 4M210-06, 4M110-06

2. पूर्ण मोडेल कोडिङ नियम र पूर्ण श्रृंखला सूची

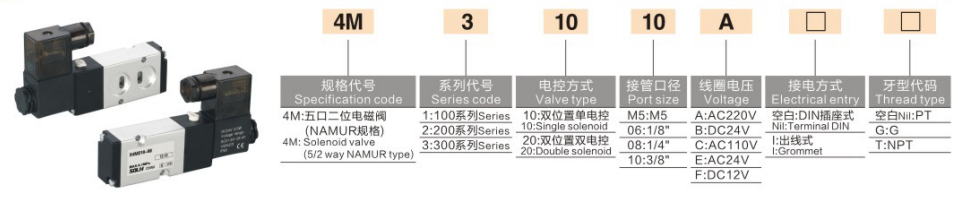

1. कोडिङ तर्क: 4M [साइज कोड] [कन्ट्रोल कोड] [फंक्शन कोड] - [पोर्ट थ्रेड]

कोड खण्ड	विस्तृत परिभाषा
४M	NAMUR मानक प्लेट-प्रकार 5/2 मार्ग solenoid भल्भ श्रृंखला
१/२/३	आकार विशिष्टता: 1=100 श्रृंखला, 2=200 श्रृंखला, 3=300 श्रृंखला
१/२	नियन्त्रण मोड: 1 = एकल बिजुली नियन्त्रण (वसन्त रिसेट); २ = डबल बिजुली नियन्त्रण (लेच मेमोरी)
० / ३	प्रकार्य प्रकार: 0 = सामान्य रूपमा खुला प्रकार; ३ = बन्द केन्द्र (विरलै प्रयोग हुने)
M5 / 06 / 08 / 10	बाह्य हावा इनलेट र निकास थ्रेड आकार

2. मोडेल उदाहरण

4M210-08: 200 साइज, वसन्त रिसेटको साथ एकल बिजुली नियन्त्रण, PT1/4 बाह्य थ्रेड पोर्ट

3. पूर्ण श्रृंखला मुख्यधारा मोडेल विशिष्टता सूची

आकार विशिष्टता	एकल इलेक्ट्रिक नियन्त्रण (वसन्त रिसेट)	डबल इलेक्ट्रिक कन्ट्रोल (सेल्फ-लकिङ मेमोरी)	बाह्य वायु स्रोत थ्रेड
४M100	४M110-M5/06	४M120-M5/06	M5 / PT1/8
४M200 (सबैभन्दा सामान्य)	४M210-06/08	४M220-06/08	PT1/8 / PT1/4
४M300	४M310-08/10	४M320-08/10	PT1/4 / PT3/8

3. कोर प्राविधिक प्यारामिटरहरू

प्यारामिटर वस्तु	विशिष्टता
कार्य दबाव दायरा	0.15～0.8MPa
प्रमाण दबाव	1.2MPa
काम गर्ने माध्यम	फिल्टर गरिएको संकुचित हावा (फिल्टर शुद्धता ≥40μm)
काम गर्ने तापमान दायरा	-20 ℃～+70 ℃
अधिकतम कार्य आवृत्ति	5 पटक/सेकेन्ड
एसी कोइल पावर	220V/110V/24V; ३.५～4VA
डीसी कोइल पावर	24V/12V; 2.5W
तार र संरक्षण ग्रेड	DIN सकेट / तार लीड प्रकार, IP65 वाटरप्रूफ र डस्टप्रूफ
४M1 प्रवाह प्यारामिटर	प्रभावकारी क्षेत्र 5.5~12mm², Cv=0.31~0.67
४M2 प्रवाह प्यारामिटर	प्रभावकारी क्षेत्र 14~17mm², Cv=0.78~1.0
४M3 प्रवाह प्यारामिटर	प्रभावकारी क्षेत्र 25~30mm², Cv=1.4~1.68

4. NAMUR माउन्टिंग कोर फाइदाहरू र मुख्य चयन बिन्दुहरू

• एकीकृत नामुर बेस एयर पोर्ट: भल्भको तल्लो भाग A/B एयर पोर्टहरूसँग इम्बेड गरिएको छ। एक्चुएटरसँग फिट भएपछि, यो स्वचालित रूपमा एक्चुएटरको दुई एयर इनलेट प्वालहरूसँग डक हुन्छ। A/B पोर्टहरूको लागि कुनै बाह्य हावा पाइपहरू आवश्यक पर्दैन; केवल P एयर इनलेट र R1/R2 निकास पोर्टहरूलाई बाह्य हावा स्रोत जडान चाहिन्छ, पाइपिङ संरचनालाई सरल बनाउँदै र चुहावट बिन्दुहरू कम गर्न।

• बिल्ट-इन म्यानुअल टेस्ट पुश रड: भल्भ साइडमा म्यानुअल डिबगिङ बटनसँग सुसज्जित, पावर अफ भएपछि म्यानुअल भल्भ खोल्ने र बन्द गर्ने परीक्षणलाई समर्थन गर्ने, साइटमा स्थापना, डिबगिङ र उपकरण मर्मतका लागि सुविधाजनक।

• दोहोरो नियन्त्रण मोड विशेषताहरू: 4M×20 डबल इलेक्ट्रिक कन्ट्रोल मोडेलहरूले हालको भल्भ स्थिति कायम राख्न पावर-अफ सेल्फ-लकिङ मेमोरी संरचना अपनाउछन्; 4M × 10 एकल बिजुली नियन्त्रण मोडेलहरू स्वचालित रूपमा वसन्त बल द्वारा पावर बन्द पछि रिसेट, सुरक्षा रिसेट र स्थिति होल्डिंग मागहरू क्रमशः पूरा।

• मिल्दो मेनिफोल्ड माउन्टिंग: 4V शृङ्खला (4M100M/200M/300M manifold base) को समान आधार विनिर्देशहरू साझा गर्दछ। यसले मेनिफोल्ड स्थापना मार्फत धेरै भल्भहरूको लागि केन्द्रीकृत वायु आपूर्तिलाई समर्थन गर्दछ र स्वतन्त्र सञ्चालनको लागि एकल एक्ट्युएटरमा सीधा माउन्ट गर्न सकिन्छ।

5. 4M NAMUR भल्भ बनाम 4V परम्परागत ट्यूब भल्भ | त्रुटि विरोधी चयन गाइड

तुलना वस्तु	४M NAMUR प्लेट भल्भ	4V परम्परागत ट्यूब भल्भ
माउन्ट गर्ने विधि	तल सिधै एक्चुएटरमा फिट गरिएको (NAMUR मानक)	साइड ट्यूब सम्मिलन, अलग मैनिफोल्ड आधार संग स्थापित
A/B एयर पोर्ट डिजाइन	तल भित्र निर्मित डकिंग पोर्ट, कुनै बाह्य पाइप छैन	भल्भ बडी माथि बाहिरी पाइप जडान
कोर आवेदन	वायमेटिक बल भल्भ / बटरफ्लाइ भल्भ एक्चुएटर नियन्त्रण
आधार विनिमय क्षमता	एउटै स्पेसिफिकेशनको 4V शृङ्खला मेनिफोल्ड आधार साझा गर्नुहोस्	NAMUR actuator मा सीधा माउन्ट गर्न सकिँदैन

6. सामान्य मिल्दो अनुप्रयोगहरू

• वाल्व स्वचालित नियन्त्रण प्रणाली: 4M210-08 DA/SR वायमेटिक एक्टुएटर + बल/बटरफ्लाइ भल्भसँग मिलाइएको, पेट्रोकेमिकल, पानी उपचार र पाइपलाइन फ्लुइड स्विच गर्ने उपकरणहरूमा व्यापक रूपमा प्रयोग गरिन्छ।

• भल्भ आइल्याण्ड एकीकृत प्रणाली: स्वचालित पाइपलाइन क्लस्टरहरूको लागि केन्द्रीकृत वायु आपूर्ति र बहु 4M श्रृंखला सोलेनोइड भल्भहरूको एकीकृत स्थापना महसुस गर्न 4M200M बहु-लिङ्क मेनिफोल्ड आधार अपनाउनुहोस्।

• पाइपलाइन पाइपिङ मिलान: स्थिर र चुहावट-मुक्त जडानको लागि मुख्य वायु स्रोत पाइपलाइनसँग द्रुत रूपमा डक गर्न KQ2 द्रुत-कनेक्ट पुरुष थ्रेड सीधा फिटिंगहरूसँग बाह्य थ्रेड पोर्टहरू जडान गर्नुहोस्।

एक वाक्य सारांश

SOLH 4M श्रृंखला वायमेटिक एक्चुएटरहरूको लागि समर्पित NAMUR मानक प्लेट-प्रकार 5/2 मार्ग सोलेनोइड भल्भ हो, जसमा ट्यूबलेस प्रत्यक्ष माउन्टिङ, लुब्रिकेशन-फ्री अपरेशन र IP65 सुरक्षा, वायवीय बल बटर्फेभ्स भल्भभ्सको स्वचालित स्विचिंगको लागि इष्टतम समर्थन नियन्त्रण घटक हो।
