वायमेटिक अवयव श्रृंखला

वायवीय सिलिन्डर रड एन्डको लागि SOLH Y टाइप डबल इयर क्लीभिस संयुक्त, SMC/AirTAC भागहरूसँग आदानप्रदान गर्न सकिने मानक फोर्क कनेक्टर। आन्तरिक थ्रेड M10×1.25-M27×2 मिल्दो 32-125mm बोर, पिन होल φ10-27mm, ±5° सिंगल प्लेन स्विङ। कार्बन स्टील कालो/जस्ती वा स्टेनलेस स्टील। पुश पुल र आर्टिक्युलेट मेकानिजममा उच्च लोड असर भएको सिंगल इयर लोड लगहरूको लागि आदर्श।

वायमेटिक सिलिन्डर रड अन्त्यको लागि SOLH F प्रकार फ्लोटिंग संयुक्त, लचिलो बल हेड क्षतिपूर्ति कनेक्टर। अक्षीय/रेडियल मिसालाइनमेन्ट (अक्षीय ±1.5mm, कोणीय ±2°~ ±5°) अवशोषित गर्दछ, साइड फोर्स हटाउँछ र सिलिन्डर सिलहरू सुरक्षित गर्दछ। थ्रेडहरू M6×1.0-M20×1.5 मिल्ने 16-100mm बोरहरू, एनोडाइज्ड एल्युमिनियम वा 304 स्टेनलेस। AirTAC F श्रृंखला, SMC JAF/JAHF सँग आदानप्रदानयोग्य। प्रेस फिटिंग, असेंबली लाइनहरू र लामो स्ट्रोक सन्देशको लागि आदर्श।

वायवीय सिलिन्डर रड अन्त्यका लागि SOLH U प्रकारको फिश आई रड एन्ड बियरिङ, ±13°~±15° स्विङको साथ 360° युनिभर्सल आर्टिक्युलेट संयुक्त। 2mm समाक्षीय विचलन सम्म क्षतिपूर्ति दिन्छ, पार्श्व बल हटाउँछ र सिलिन्डर सिलहरू सुरक्षा गर्दछ। थ्रेडहरू M6×1.0-M27×2 मिल्दो 16-125mm बोरहरू, असरदार स्टील / सेल्फ लुब्रिकेटिङ कपर / 304 स्टेनलेस विकल्पहरू। AirTAC F-U र SMC PHS विनिमेय। उच्च गति, विलक्षण र बहु ​​कोण लोड संयन्त्रको लागि आदर्श।

SOLH C-प्रकार सेल्फ-लकिङ वायमेटिक द्रुत युग्मक, एकल हात सञ्चालनको लागि स्टिल बल सेल्फ-लक डिजाइन। NBR सील, काम दबाव 0-1.0MPa। निकल प्लेटेड स्टील / प्लास्टिक विकल्प। PP10~PP40, PF/PH/SP/SM श्रृंखला Φ4×6~Φ8×12 PU ट्यूब र G1/4, G3/8, G1/2 थ्रेडहरूको लागि। SMC र AirTAC सँग क्रस ब्रान्ड विनिमेय। व्यापक रूपमा एयर कम्प्रेसरहरू, वायु उपकरणहरू र भ्याकुम जेनरेटर वायवीय लाइनहरूको लागि प्रयोग गरिन्छ।

SOLH KQ2H फिटिंगमा एक टच स्ट्रेट पुश, SMC KQ2H को लागि प्रत्यक्ष प्रतिस्थापन। POM बडी, निकल प्लेटेड ब्रास थ्रेड, NBR सील। 1.0MPa सम्म कम्प्रेस्ड हावा र खाली -95kPa सम्म भ्याकुमको लागि काम गर्दछ। Φ2-Φ16 PU/PA ट्यूबहरू, मेट्रिक M&R टेपर थ्रेडहरू, समान-व्यास र घटाउने कन्फिगरेसनहरू समावेश गर्दछ। भ्याकुम जेनरेटर, माइक्रो सिलिन्डर र सीमित स्वचालन वायमेटिक पाइपिंगको लागि आदर्श।

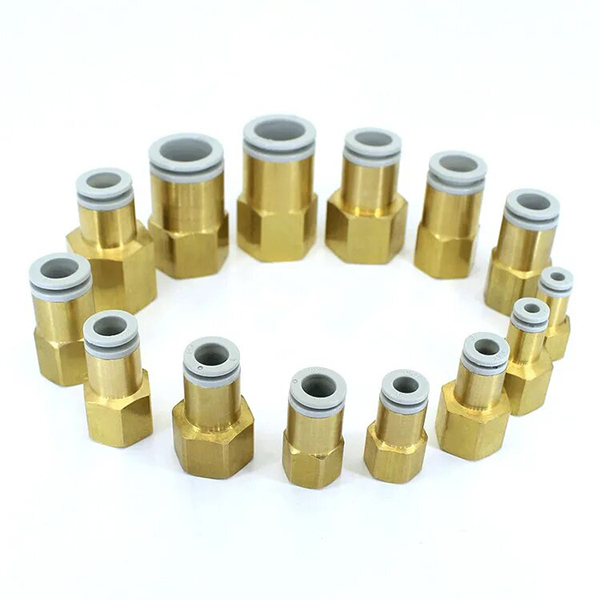

SOLH KQ2F फिटिंगमा एक टच पुश, SMC KQ2F को लागि प्रत्यक्ष प्रतिस्थापन। निकेल-प्लेटेड ब्रास बडी, NBR सिल, भ्याकुम (-0.1MPa) को लागि 1.0MPa कम्प्रेस्ड हावा सम्म काम गर्दछ। PU/PA/FEP/PFA ट्यूबको लागि एउटा छेउ, एक छेउको महिला थ्रेड M5/Rc1/8~Rc1/2। टाइट स्पेस पाइपिङका लागि कम्प्याक्ट घुमाउन मिल्ने डिजाइन, सोलेनोइड भल्भ, सिलिन्डर र स्वचालन भ्याकुम सर्किटहरूमा व्यापक रूपमा प्रयोग गरिन्छ।

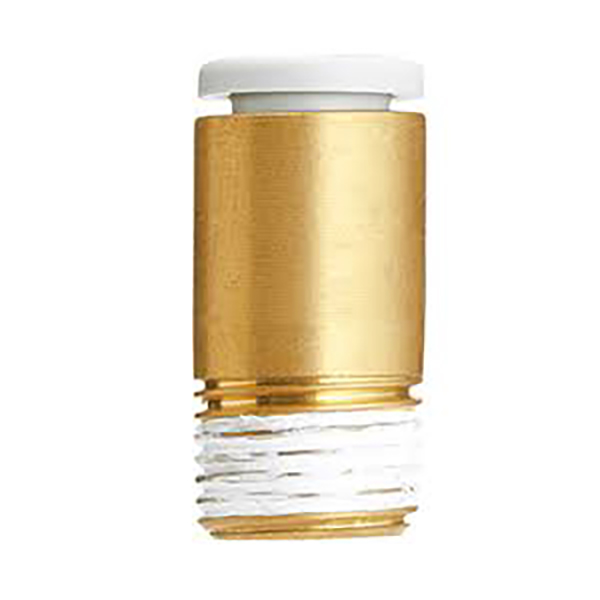

SOLH KQ2S फिटिंगमा एक टच पुश, प्रत्यक्ष SMC KQ2S प्रतिस्थापन। निकेल-प्लेटेड ब्रास बडी, NBR सिल, भ्याकुम (-0.1MPa) को लागि 1.0MPa कम्प्रेस्ड हावा सम्म काम गर्दछ। PU/PA ट्यूबको लागि एउटा छेउ, भित्री हेक्स सकेटको साथ पुरुष थ्रेडको अन्त्य, टाइट स्पेसमा हेक्स रेन्चलाई सक्षम बनाउँछ। कम्प्याक्ट भल्भ टापुहरू, उच्च घनत्व वायवीय तार र भ्याकुम सोखना प्रणालीहरूको लागि उत्कृष्ट।

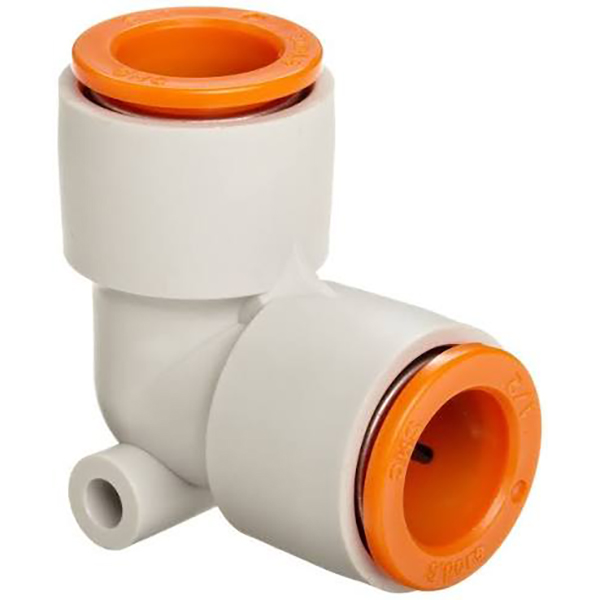

SOLH KQ2L एक टच 90° एल्बो पुश फिटिंगमा, SMC KQ2L को लागि प्रत्यक्ष प्रतिस्थापन। POM बडी, NBR सिल, 0 ~ 1.0MPa कम्प्रेस्ड हावा र 95kPa सम्म भ्याकुम समर्थन गर्दछ। बहु शैलीहरू: पुरुष धागो, बराबर व्यास कुहिनो, स्टेम एल्बो र PU/PA ट्यूबको लागि स्टेम एल्बो घटाउने। भ्याकुम जेनरेटरहरू, सोलेनोइड भल्भहरू र स्वचालन मेसिनरीहरूमा स्पेस-बचत 90 ° पाइपिङको लागि उत्तम।

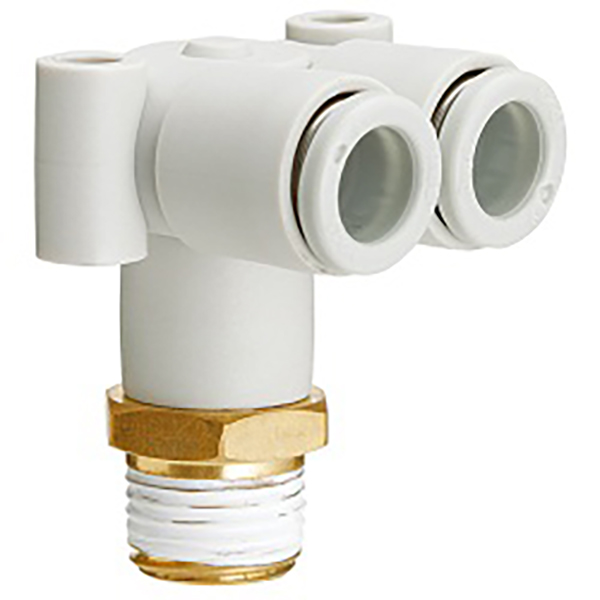

SOLH KQ2LU L-प्रकार १ देखि २ जुम्ल्याहा एल्बो पुश-इन फिटिङ, SMC KQ2LU सँग आदानप्रदान गर्न सकिने। सन्तुलित वायुप्रवाहको लागि 90° एक इनलेट दुई आउटलेट डिजाइन। POM बडी, निकल प्लेटेड ब्रास थ्रेड र NBR सिल, 0~1.0MPa कम्प्रेस्ड हावा र -95kPa भ्याकुमको लागि काम गर्दछ। PU/PA ट्युबिङका लागि बहु थ्रेड र समान-व्यास विकल्पहरू, व्यापक रूपमा रोबोटिक अन्त इफेक्टर र भ्याकुम सक्शन कप शाखाहरूमा प्रयोग गरिन्छ।
