PBM/PBX श्रृंखला बहु-चरण भ्याकुम जेनरेटर

PBM / PBX श्रृंखला मिनी मल्टी-स्टेज बहु-ऊर्जा भ्याकुम इजेक्टर | Piab शैली स्ट्याकेबल भ्याकुम जेनरेटर

ब्रान्ड: रिच टेक्नोलोजी द्वारा SOLH | अल्ट्रा-थिन स्ट्याकेबल २-स्टेज भेन्टुरी भ्याकुम जेनरेटर

1. उत्पादन अवलोकन

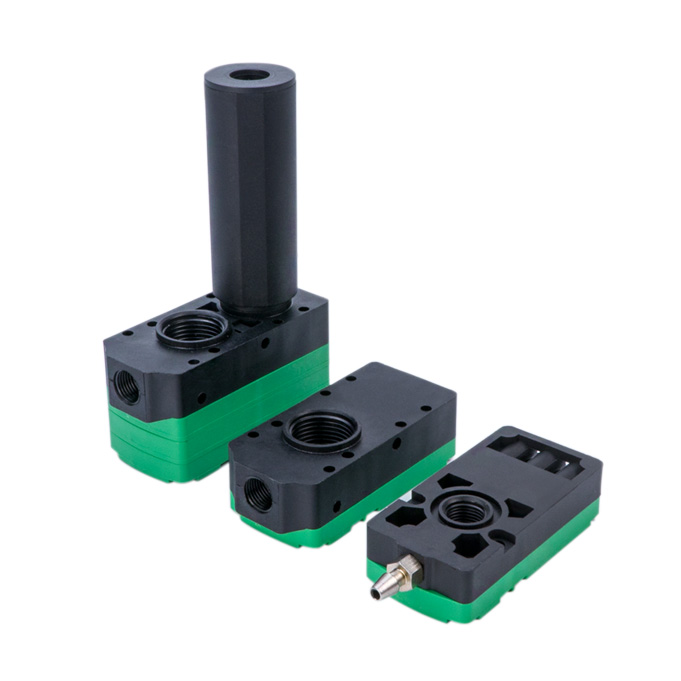

   PBM/PBX Piab-शैलीको मिनी दुई-चरण डिफ्यूजिङ बहु-चरण भ्याकुम जेनेरेटरहरू हुन्, जसलाई बहु-ऊर्जा भ्याकुम जेनेरेटर पनि भनिन्छ। तिनीहरू अल्ट्रा-पातलो हल्का शरीरको साथ मोड्युलर स्ट्याकेबल डिजाइन अपनाउँछन्। PBM मानक बिल्ट-इन साइलेन्सर संस्करण हो, जबकि PBX कम्पाउन्ड बाह्य साइलेन्सर प्रकार हो। तीन कार्यात्मक संस्करणहरू उपलब्ध छन्: टाइप ए भल्भलेस, टाइप बी आपूर्ति भल्भको साथ, टाइप सी पूर्ण बहु-ऊर्जा एकीकृत मोडेल।

  कोर स्थिति: कम्प्याक्ट पदचिह्न, कम हावा खपत र ठूलो सक्शन प्रवाह। बहु-तह मेनिफोल्ड स्ट्याकिंगलाई बहु सक्शन कपहरूको लागि स्वतन्त्र नियन्त्रणको साथ समर्थन गर्दछ। रोबोट EOAT, palletizing र फोम सक्शन कप संग छिद्रपूर्ण workpieces को लागी आदर्श।

      • PBM मानक मिनी: बिल्ट-इन साइलेन्सर, स्लिम बडी, कम आवाज, एकल एकाइ वा स्ट्याक्ड असेंबलीको लागि उपयुक्त

      • PBX X-mini कम्पाउन्ड प्रकार: हटाउन सकिने बाह्य साइलेन्सर कारतूस, उच्च परम भ्याकुम, ठूलो प्रवाह र राम्रो तातो अपव्यय, उच्च चक्र निरन्तर सञ्चालनको लागि डिजाइन गरिएको

  साइज ग्रेडहरू: 5 / 10 / 20 / 30। संख्याले बराबर भ्याकुम पम्प पावर रेटिंग (0.05~ 0.3kW) प्रतिनिधित्व गर्दछ। कार्यात्मक संस्करणहरू: आधारभूत भल्भलेस, B एकीकृत आपूर्ति भल्भ, C पूर्ण बहु-ऊर्जा मोडेल (आपूर्ति भल्भ + ब्रेक भल्भ + भ्याकुम प्रेसर पत्ता लगाउने + समायोज्य भ्याकुम ब्रेक थ्रोटल)।

2. मोडेल कोडिङ नियम

  उदाहरण: PBM10-B-K15L-FN / PBX20-C-K15M-FN

     • PBM / PBX

￮ PBM: बिल्ट-इन साइलेन्सरको साथ मानक मिनी प्रकार

￮ PBX: बाह्य साइलेन्सर कारतूसको साथ कम्पाउन्ड X-mini प्रकार

     • 10: साइज कोड (५/१०/२०/३०)

￮ 5: माइक्रो सानो प्रवाह, साना घटक

￮ 10: सानो-मध्यम प्रवाह, 3C साना भागहरू

￮ 20: मध्यम प्रवाह बेस्टसेलर, कार्टन, फिल्म र फोम सक्शन कप

￮ 30: ठूलो प्रवाह, ठूलो-क्षेत्र छिद्रपूर्ण पाना र प्यालेटाइजिंग

     • A/B/C: कार्यात्मक संस्करण

￮ A: भल्भलेस आधारभूत इकाई, जेनेरेटर शरीर मात्र, बाह्य solenoid भल्भ द्वारा नियन्त्रित

￮ B: एकल भल्भ संस्करण, निर्मित आपूर्ति सोलेनोइड भल्भ, वैकल्पिक एकतर्फी दबाव होल्डिंग भल्भ, प्राकृतिक भ्याकुम रिलीज

￮ C: पूर्ण बहु-ऊर्जा संस्करण, आपूर्ति भल्भ + भ्याकुम ब्रेक भल्भ + डिजिटल भ्याकुम प्रेसर स्विच + समायोज्य झटका थ्रोटल

     • K1: भल्भ संयोजन कोड, K1 = सामान्य रूपमा बन्द आपूर्ति भल्भ + सामान्य रूपमा बन्द ब्रेक भल्भ

     • ५/६: कुंडल भोल्टेज: 5=DC24V, 6=DC12V

     • L/M: तार नेतृत्व विशिष्टता

     • FN: प्रेसर स्विच आउटपुट (NPN/PNP, एकाइ वैकल्पिक kPa/inHg)

  क्रमबद्ध उदाहरण: PBM20-C। परिभाषा: PBM मानक बिल्ट-इन साइलेन्सर, साइज 20, टाइप C पूर्ण बहु-ऊर्जा मोडेल, एकीकृत आपूर्ति र ब्रेक भल्भ, समायोज्य भ्याकुम ब्रेक र भ्याकुम पत्ता लगाउने अलार्म।

3. PBM VS PBX कोर भिन्नता

4. संस्करण A/B/C प्रकार्य तुलना

5. प्राविधिक विशिष्टता सारांश

  प्रदर्शन @0.5MPa आपूर्ति दबाव

6. चयन गाइड

  PBM वा PBX छान्नुहोस्

     • ✅ PBM: सीमित स्थापना ठाउँ, रोबोट EOAT, नियमित रुकावट चक्र, कुनै फैलिएको साइलेन्सर आवश्यक छैन

     • ✅ PBX: फोम सक्शन कप, छिद्रयुक्त दफ्ती, लामो निरन्तर सञ्चालन, उच्च प्रवाह र भ्याकुम आवश्यक छ

  A/B/C संस्करण चयन गर्नुहोस्

     • ✅ संस्करण C बहु-ऊर्जा: रोबोट एप्लिकेसन, द्रुत ब्लो-अफ रिलीज + छुटेको भाग पत्ता लगाउने अलार्म, बाहिरी भल्भ र पाइपिङ घटाउनुहोस् (रुचाइएको)

     • ✅ संस्करण B: सीमित बजेट, कुनै ब्लो-अफ भ्याकुम रिलीज, वर्कपीस स्व-वजन द्वारा जारी

     • ✅ संस्करण ए: अवस्थित बाह्य सोलेनोइड भल्भको साथ स्थिर स्थिरता, न्यूनतम खरीद लागत

  स्ट्याकेबल मेनिफोल्ड सुविधा (PBM/PBX को मुख्य लाभ)

     PBM5 ले 16 तह सम्म स्ट्याक गर्न सक्छ; PBM10 ले 12 तह सम्म समर्थन गर्दछ। PBX ले समान स्ट्याकिङ क्षमता साझा गर्दछ। प्रत्येक तहले एक मुख्य हावा आपूर्ति साझा गर्दै, पारस्परिक हस्तक्षेप बिना स्वतन्त्र भ्याकुम सर्किटको स्वामित्व लिन्छ। बहु-स्टेशन स्थानान्तरण र बहु-नोजल मोड्युलहरूको लागि उत्तम विकल्प।

     सील सामग्री: सामान्य अवस्थाहरूको लागि NBR; खाद्य ग्रेड वा एसिड / क्षार संक्षारक वातावरणको लागि FKM।

7. टाइप C बहु-ऊर्जा मोडेलको लागि वायवीय सर्किट

     वायु स्रोत → AFC एयर फिल्टर (तेल धुंध निषेधित) → AR दबाव नियामक → PBM/PBX-C एयर सप्लाई पोर्ट; भ्याकुम पोर्ट → ZFC भ्याकुम फिल्टर → सक्शन कप। दुई DC24V सिग्नल तारहरू PLC मा जडान हुन्छन्: एउटा भ्याकुम शोषण नियन्त्रणको लागि, अर्को समायोज्य ब्लो-अफ भ्याकुम ब्रेकको लागि। हराइरहेको / छोडिएको workpiece पत्ता लगाउन प्रयोग भ्याकुम प्रतिक्रिया संकेत।

8. सञ्चालन नोटहरू

     • हावा आपूर्ति सुक्खा र फिल्टर हुनुपर्छ, तेल धुंध लुब्रिकेटर निषेधित। तेल प्रदूषणले दुई-चरण नोजलहरू बन्द गर्नेछ।

     • ZFC भ्याकुम फिल्टर भ्याकुम पाइपलाइनमा स्थापित हुनुपर्छ। धुलोले सजिलै नोजलहरू रोक्छ र सक्शन बल कम गर्दछ।

     • PBX बाह्य साइलेन्सर कारतूस पूर्ण रूपमा स्थापित हुनुपर्छ; यसलाई हटाउन धेरै ठूलो आवाज निम्त्याउँछ।

     • Type C भ्याकुम ब्रेक थ्रोटल बिस्तारै समायोजन गर्नुहोस्। अत्यधिक खोल्दा पातलो फिलिम र कागजको वर्कपीसहरू उड्नेछ।

     • बहु-इकाई स्ट्याक्ड मेनिफोल्ड एसेम्बलीका लागि, सबै एकाइहरूको लागि दबाब स्थिर गर्न मुख्य वायु आपूर्ति पाइप ठूलो गर्नुहोस्।

     • व्यापक तापमान सहिष्णुता; कम-तापमान अवस्थाहरूमा वायु स्रोतमा कुनै आइसिङ सुनिश्चित गर्नुहोस्।
