SOLH KQ2T श्रृंखला वायवीय टी र क्रस वन-टच पुश-इन फिटिंग, SMC KQ2T को लागि प्रत्यक्ष प्रतिस्थापन। 3-मार्गी टी र 4-वे क्रस कनेक्टरहरूमा बराबर व्यास, घटाउने, इम्पेरियल/मेट्रिक थ्रेड प्रकारहरू समावेश छन्। PU र PA ट्यूबहरूसँग उपयुक्त, स्वचालन वायवीय पाइपिङका लागि भ्याकुम र कम्प्रेस्ड एयर सर्किटहरूको लागि काम गर्दछ।
SOLH KQ2T श्रृंखला T-Type Tee र क्रस पुश-इन फिटिंग्स | SMC KQ2T बराबर वायवीय शाखा कनेक्टरहरू
ब्रान्ड: रिच टेक्नोलोजी द्वारा SOLH | KQ2T टी र क्रस वन-टच वायमेटिक फिटिंगहरू
1. उत्पादन अवलोकन

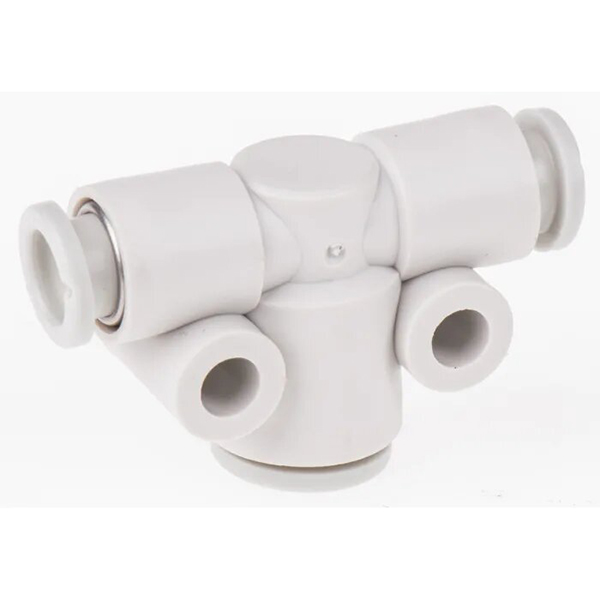

KQ2T शृङ्खला SOLH फुल KQ2 न्यूमेटिक वन-टच फिटिङ परिवारसँग सम्बन्धित छ, जसमा थ्री-वे र 4-वे एयर पाइपलाइन ब्रान्चिङका लागि टुल-फ्री क्विक प्लग-एण्ड-प्ले डिजाइन समावेश छ। यो उत्पादन लाइनले विभिन्न वायवीय सर्किट डाइभर्सन र पाइपलाइन जडान मागहरू पूरा गर्न समान व्यास, घटाउने, पुरुष थ्रेड (इम्पेरियल/मेट्रिक) संस्करणहरू सहित टी-टाइप टी र क्रस-टाइप फोर-वे फिटिंगहरू समावेश गर्दछ।
मूल सामग्री र प्रदर्शन: उच्च-शक्तिको PBT प्लास्टिक बडी, स्टेनलेस स्टील रिटेनिङ क्लाउ, NBR नाइट्राइल रबर सील रिंगहरू। PU र PA नायलॉन वायमेटिक ट्यूबहरूसँग पूर्ण रूपमा उपयुक्त, दुबै भ्याकुम नकारात्मक दबाव र कम्प्रेस्ड हावा सकारात्मक दबाव वायवीय सर्किटहरूका लागि उपयुक्त, स्वचालित उपकरण र रोबोटिक हावा वितरण प्रणालीहरूमा व्यापक रूपमा प्रयोग गरिन्छ।
2. KQ2T T-प्रकार टी फिटिंग वर्गीकरण र मोडेल परिभाषा

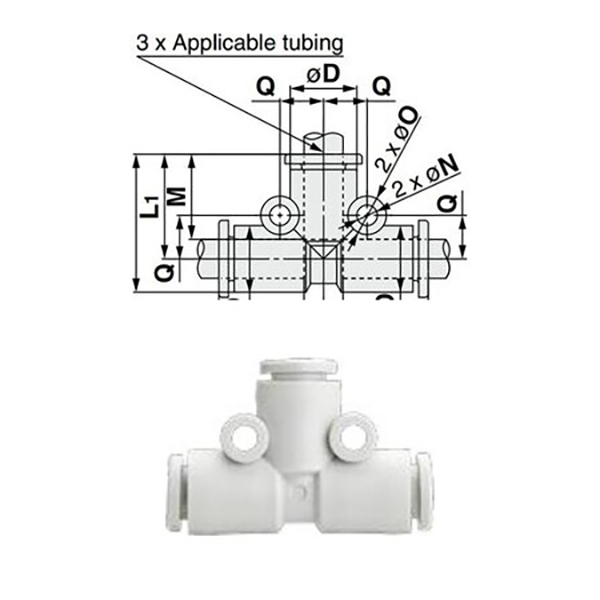

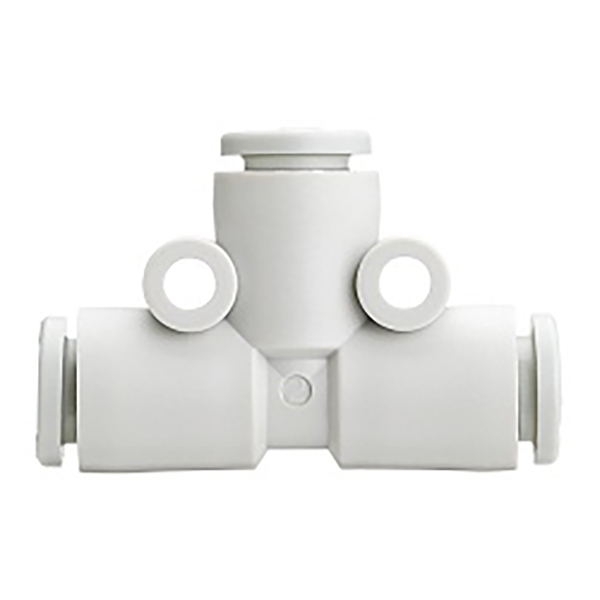

2.1 बराबर व्यास टी (KQ2T□□-00, थ्रेडलेस 3-वे समान आकार)
तीनवटा पोर्टहरूले एउटै ट्यूब व्यास, कुनै थ्रेड डिजाइन, समान-विशिष्ट वायवीय पाइपलाइनहरूको समान हावा डाइभर्सनको लागि समर्पित अपनाउँछन्।
दुबै छेउका पोर्टहरूले ① व्यास अपनाउँछन्, बीचको शीर्ष पोर्टले ② व्यास अपनाउँछ, पाइपलाइन रूपान्तरण र विभिन्न क्यालिबर वायमेटिक ट्यूबहरूको प्रवाह वितरणको लागि प्रयोग गरिन्छ।
मोडेल
साइड पोर्ट ΦD ① (मिमी)
मध्य पोर्ट ΦD ② (मिमी)
KQ2T23-04
3.2
4
KQ2T04-06
4
6
KQ2T06-08
6
8
KQ2T08-10
8
10
KQ2T10-12
10
12
KQ2T12-16
12
16

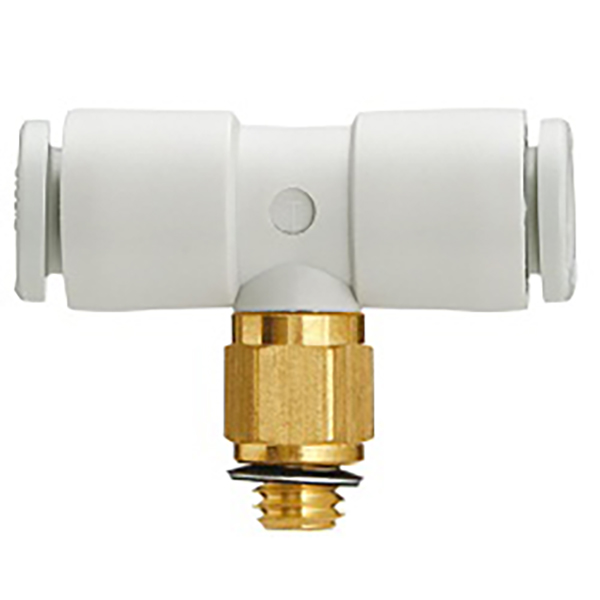

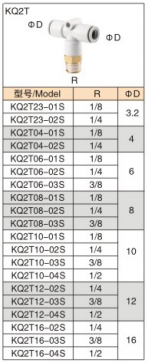

2.3 इम्पेरियल आर टेपर पुरुष थ्रेड टी
न्युमेटिक भल्भ, सिलिन्डर र अन्य कम्पोनेन्टहरूसँग थ्रेडेड जडानको लागि ट्यूब सम्मिलित गर्नका लागि दुबै छेउका पोर्टहरू, इम्पेरियल आर टेपर पुरुष थ्रेडको साथ मध्य पोर्ट।
मोडेल
आर थ्रेड विशिष्टता
ट्यूब बाहिरी व्यास ΦD (मिमी)
KQ2T23-01S
R1/8
3.2
KQ2T23-02S
R1/4
3.2
KQ2T04-01S
R1/8
4
KQ2T04-02S
R1/4
4
KQ2T06-01S
R1/8
6
KQ2T06-02S
R1/4
6
KQ2T06-03S
R3/8
6
KQ2T08-01S
R1/8
8
KQ2T08-02S
R1/4
8
KQ2T08-03S
R3/8
8
KQ2T10-01S
R1/8
10
KQ2T10-02S
R1/4
10
KQ2T10-03S
R3/8
10
KQ2T10-04S
R1/2
10
KQ2T12-02S
R1/4
12
KQ2T12-03S
R3/8
12
KQ2T12-04S
R1/2
12
KQ2T16-02S
R1/4
16
KQ2T16-03S
R3/8
16
KQ2T16-04S
R1/2
16

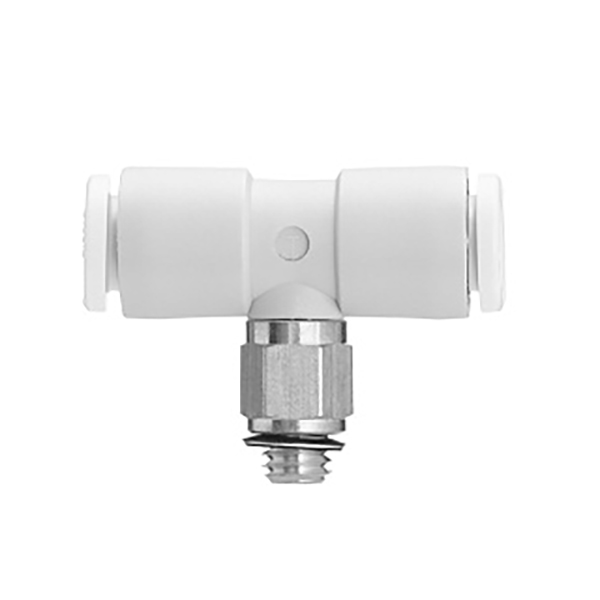

2.4 मेट्रिक फाइन थ्रेड पुरुष टी
ट्यूब सम्मिलनको लागि दुवै पक्ष पोर्टहरू, मेट्रिक ठीक पुरुष थ्रेडको साथ मध्य पोर्ट, लघु वायवीय कम्पोनेन्टहरू र सटीक स्वचालन उपकरण पाइपिंगको लागि उपयुक्त।
मोडेल
मेट्रिक थ्रेड विशिष्टता
ट्यूब बाहिरी व्यास ΦD (मिमी)
KQ2T02-M3G
M3×0.5
2
KQ2T02-M5
M5×0.8
2
KQ2T23-M3G
M3×0.5
3.2
KQ2T23-M5
M5×0.8
3.2
KQ2T04-M3G
M3×0.5
4
KQ2T04-M5
M5×0.8
4
KQ2T04-M6
M6×1.0
4
KQ2T06-M5
M5×0.8
6
KQ2T06-M6
M6×1.0
6
3. क्रस 4-वे उप-श्रृंखला (KQ2TW / KQ2TX / KQ2TY)

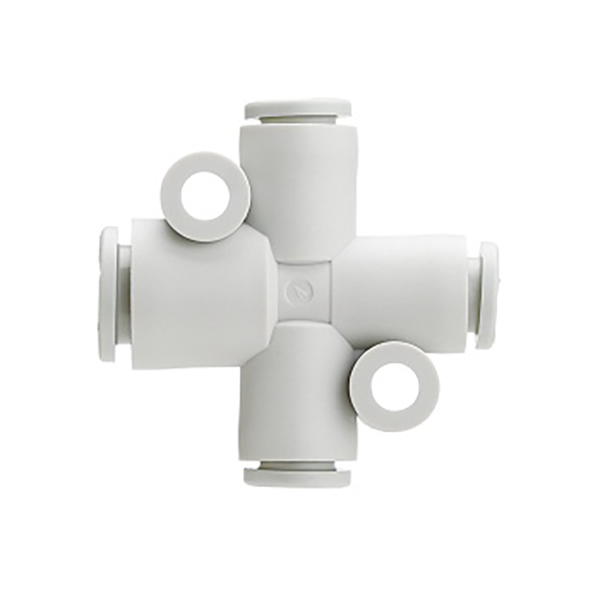

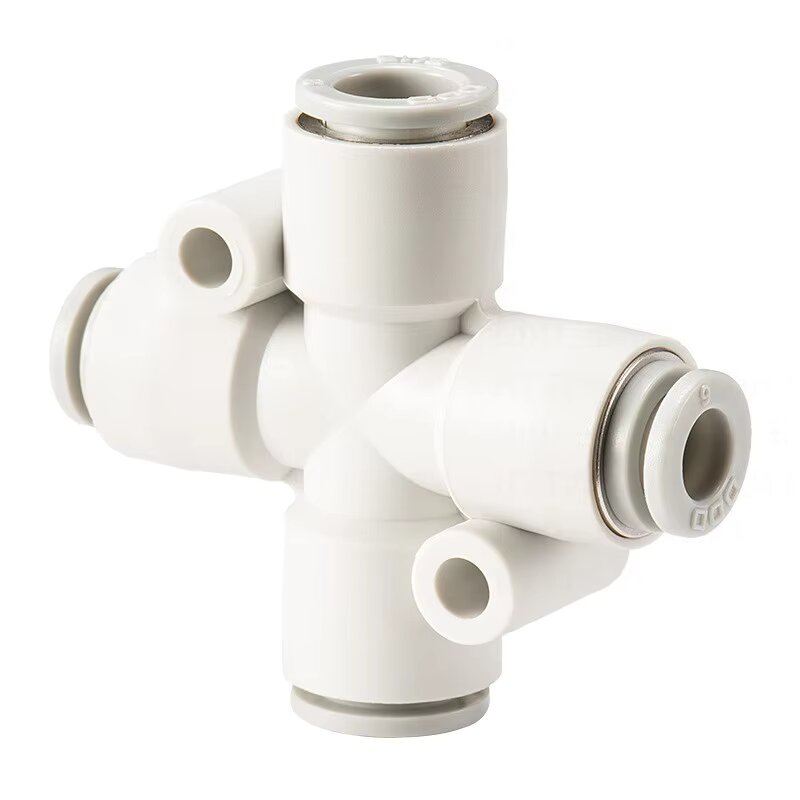

3.1 KQ2TW बराबर व्यास क्रस फिटिंग (4 पोर्ट समान आकार)
मोडेल
ट्यूब बाहिरी व्यास ΦD (मिमी)
KQ2TW04-00
4
KQ2TW06-00
6
KQ2TW08-00
8
KQ2TW10-00
10
KQ2TW12-00
12

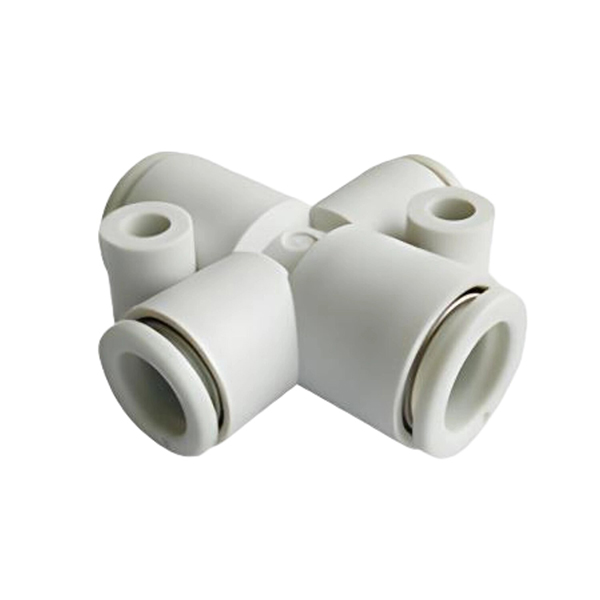

३.२ KQ2TX क्रस फिटिङ घटाउने (प्रकार १)
मोडेल
पोर्ट ΦD ① (मिमी)
पोर्ट ΦD ② (मिमी)
KQ2TX06-08
6
8
KQ2TX08-10
8
10
KQ2TX10-12
10
12
३.३ KQ2TY क्रस फिटिङ घटाउने (प्रकार २)
मोडेल
पोर्ट ΦD ① (मिमी)
पोर्ट ΦD ② (मिमी)
KQ2TY06-08
6
8
KQ2TY08-10
8
10
KQ2TY10-12
10
12
4. प्राविधिक विशिष्टताहरू
वस्तु
प्यारामिटर
मिल्दो ट्युबिङ
पु ट्यूब, पीए नायलॉन वायवीय ट्यूब
कार्य दबाव दायरा
-100kPa (वैक्यूम) ~ 1.0MPa (सकारात्मक दबाव)
सञ्चालन तापमान
0 ℃ ~ 60 ℃
जडान विधि
एक-टच पुश-इन; ट्युबिङ अलग गर्न रिलीज रिंग थिच्नुहोस्
मूल सामग्री
PBT शरीर, स्टेनलेस स्टील पंजा, NBR रबर सील
5. आवेदन परिदृश्यहरू
•स्वचालित उत्पादन उपकरणहरूको लागि वायु स्रोत शाखा र पाइपलाइन डाइभर्सन
•रोबोटिक हतियार र भ्याकुम सक्शन कप प्रणालीहरूको लागि वायवीय सर्किट वितरण
•सिलिन्डर वायवीय नियन्त्रण लूपहरूको लागि बहु-मार्ग हावा वितरण
•सटीक वायवीय प्रणालीहरूको लागि कम्प्याक्ट पाइपलाइन जडान र व्यास रूपान्तरण
6. मोडेल चयन गाइड
•समान व्यास टी: पूर्ण रूपमा एकरूप ट्यूब व्यास भएका ३-तर्फी पाइपलाइनहरूको लागि KQ2Txx-00 छनोट गर्नुहोस्
•टी कम गर्दै: समान छेउको व्यास र फरक मध्य व्यास भएका पाइपलाइनहरूका लागि KQ2T①-② छान्नुहोस्
•थ्रेडेड टी: भल्भ र सिलिन्डरसँग थ्रेडेड जडानको लागि KQ2Txx-01S (इम्पेरियल) / M श्रृंखला (मेट्रिक) छनोट गर्नुहोस्।
•४-वे क्रस वितरण: चार-तर्फी पाइपलाइन शाखाहरू आवश्यक पर्ने परिदृश्यहरूका लागि KQ2TW/TX/TY श्रृंखला छान्नुहोस्
