KQ2Y श्रृंखला पुरुष रन टी पुश-इन फिटिंग

SOLH KQ2Y श्रृंखला पुरुष रन टी पुश-इन फिटिंग | सेवा टी वायवीय कनेक्टर

ब्रान्ड: रिच टेक्नोलोजी द्वारा SOLH | SMC KQ2Y समतुल्य पुरुष रन टी (सर्भिस टी) वन-टच फिटिङ

1. उत्पादन अवलोकन

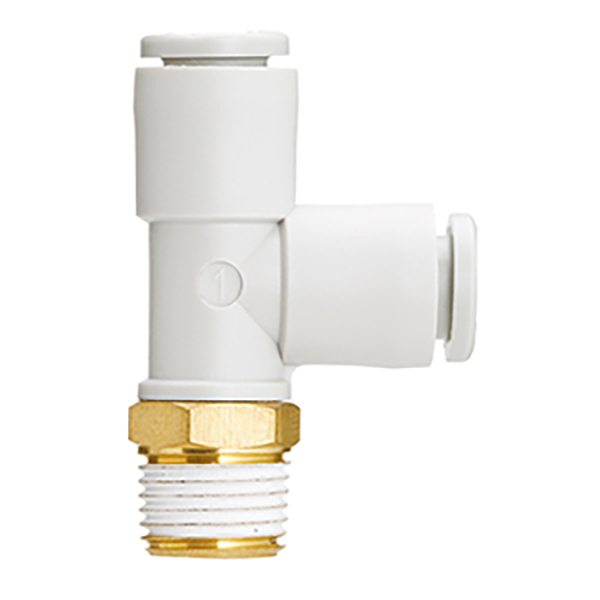

     KQ2Y SOLH KQ2 वन-टच फिटिङ श्रृंखलाको पुरुष रन टी (सामान्यतया सेवा टी भनेर चिनिन्छ) हो। यसको मूल कन्फिगरेसन हो१ पुरुष थ्रेड इनलेट + २ बराबर-व्यास पुश-इन आउटलेटहरू। यसले मुख्य थ्रेडेड पोर्टबाट सीधा दुई एयर ट्यूबहरू शाखा गर्दछ र वायमेटिक प्रणालीहरूमा सबैभन्दा व्यापक रूपमा प्रयोग हुने शाखा फिटिंगहरू मध्ये एक हो।

2. मोडेल नामकरण नियमहरू

  मोडेल ब्रेकडाउन उदाहरण:KQ2Y06-01AS
     KQ2: KQ2 शृङ्खला दोस्रो पुस्ताको पुश-इन फिटिङ (सेतो शरीर)
     Y: रन टी, पुरुष थ्रेड टी-टाइप टी (१ थ्रेडेड इनलेट, २ पुश-इन आउटलेटहरू)
     ०६: पुश-इन आउटलेटहरूको लागि ट्युबिङको बाहिरी व्यास: φ6mm
     01: पुरुष थ्रेड विनिर्देशन (R18; मेट्रिक M3/M5/M6)
     A: दोहोर्याइएको एसेम्ब्ली र डिस्सेम्बलको लागि ग्यास्केट सील; S: पूर्व-लागू थ्रेड सीलेन्ट, गैर-पुन: प्रयोज्य; N: निकल प्लेटेड जंग प्रतिरोधी

  उदाहरण:KQ2Y04-M5A → M5 पुरुष थ्रेड इनलेट, डुअल φ4mm पुश-इन आउटलेटहरू, ग्यास्केट सील।

3. संरचना र मुख्य सुविधाहरू

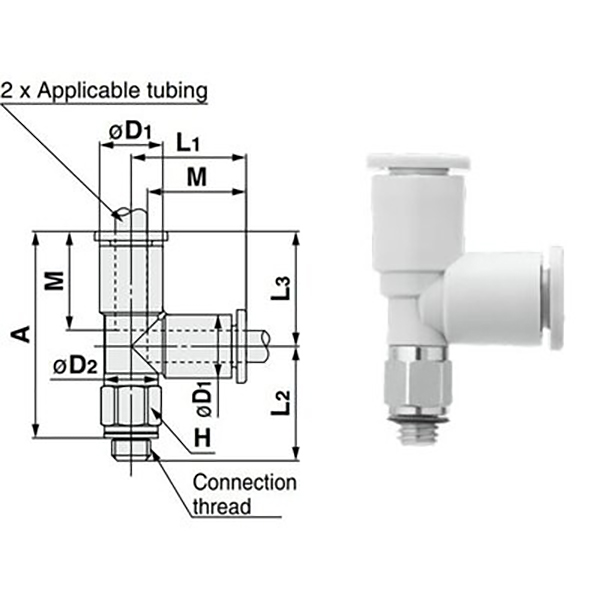

  ३.१ T-प्रकार संरचना (१ इन्च, २ आउट)

     • इनलेट: पुरुष थ्रेड (मेट्रिक एम / इम्पेरियल आर), भल्भ, एयर सिलिन्डर र मुख्य पाइपलाइनहरूमा जडान गर्दछ

     • आउटलेटहरू: PU / नायलॉन ट्युबिङ, उपकरण-रहित जडानको लागि 2 बराबर-व्यास पुश-इन पोर्टहरू

     • थ्रेड अन्त समर्थन गर्दछ360° रोटेशन। ट्युबिङमा घुमाउने तनाव हटाउन माउन्ट गरेपछि अभिमुखीकरण स्वतन्त्र रूपमा समायोजन गर्न सकिन्छ।

  3.2 मुख्य लाभहरू

     • सेवा-अनुकूल डिजाइन: मुख्य ट्युबिङ काट्न आवश्यक छैन। सजिलो सर्किट थप र मर्मतका लागि थ्रेडेड पोर्टबाट सीधा शाखा।

     • कम्प्याक्ट र हल्का वजन: PBT प्लास्टिक बडी + निकल प्लेटेड ब्रास थ्रेड, सानो पदचिह्न र कम वजन।

     • वैक्यूम संगत: -100kPa भ्याकुम देखि 1.0MPa सकारात्मक दबाव सम्म काम गर्दछ, भ्याकुम सर्किट को लागी उपयुक्त।

     • उच्च सील प्रदर्शन: NBR सील रिंग। टाइप ए ग्यास्केटले बारम्बार विघटन गर्न अनुमति दिन्छ; टाइप एस प्रि-कोटेड सीलेन्टले चुहावट रोक्छ।

     • सजिलो ट्यूब रिलीज: राउन्ड रिलीज बटन। ट्युब बाहिरी पर्खाललाई हानी नगरी ट्युबिङ हटाउन थिच्नुहोस्।

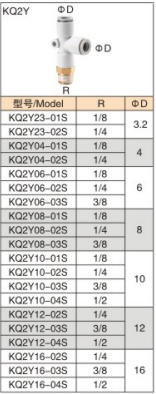

4. मोडेल र विशिष्टता सूची

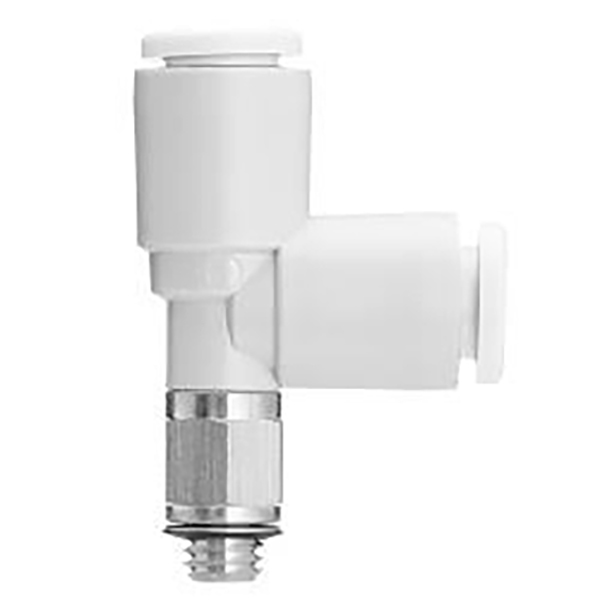

  ४.१ मेट्रिक थ्रेड (M3/M5/M6)

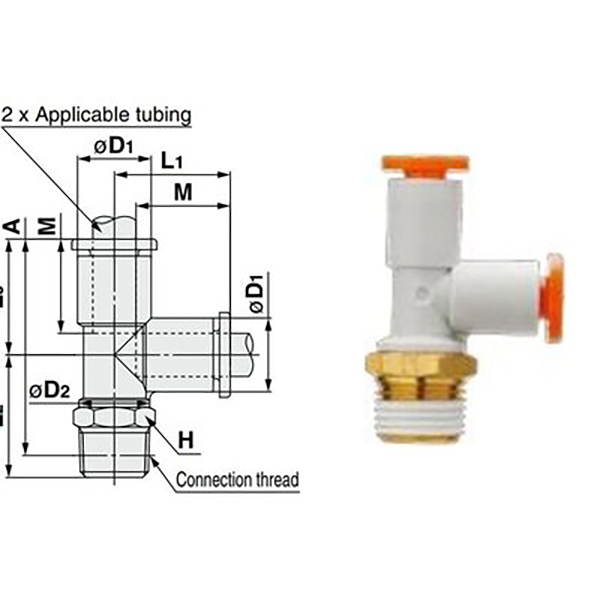

  ४.२ इम्पेरियल पाइप थ्रेड (R1/8 ~ R1/2, उद्योग मानक)

5. सामान्य प्राविधिक निर्दिष्टीकरण (KQ2 श्रृंखला मानक)

6. चयन तुलना: KQ2Y बनाम KQ2D बनाम KQ2T

7. चयन र स्थापना दिशानिर्देशहरू

  चयन गाइड

     • सोलेनोइड भल्भ / सिलिन्डर पुरुष थ्रेड पोर्टबाट शाखा → KQ2Y (जस्तै KQ2Y06-01AS)

     • मध्य-ट्युबिङमा 1-देखि-2 विभाजन, कम आवाज आवश्यकता → KQ2D

     • मानक दायाँ-कोण विभाजन, लागत-संवेदनशील परियोजना → KQ2T

  स्थापना नोटहरू

     • burrs बिना समतल ट्यूब काट्नुहोस्। हावा चुहावटबाट बच्नको लागि क्लिक नसुन्नेसम्म ट्युबिङ पूर्ण रूपमा घुसाउनुहोस्।

     • प्रकार A (ग्यास्केट) बारम्बार विच्छेद गर्न सकिन्छ; प्रकार S (प्रि-कोटेड सीलेन्ट) लाई विच्छेदन पछि पुन: सील गर्न आवश्यक छ।

     • भ्याकुम एप्लिकेसनहरूका लागि, स्थिर भ्याकुम स्तर कायम राख्न NBR सिल भएको टाइप A चयन गर्नुहोस्।

8. विशिष्ट अनुप्रयोगहरू

     • सोलेनोइड भल्भ आउटलेट शाखा: KQ2Y06-01AS दुई एयर सिलिन्डरहरू आपूर्ति गर्न 5/2-वे सोलेनोइड भल्भको R1/8 पोर्टमा फिट गरिएको छ।

     • सिंक्रोनाइज्ड सिलिन्डर नियन्त्रण: मुख्य R1/4 थ्रेडेड पोर्टमा KQ2Y08-02AS दोहोरो सिलिन्डर सिंक्रोनस एक्ट्युएसनको लागि दुई φ8 ट्यूबहरूमा विभाजन गर्न।

     • भ्याकुम सर्किट रिट्रोफिट: भ्याकुम जेनरेटर मुख्य थ्रेड पोर्टबाट भ्याकुम सक्शन कप सम्म शाखा, मर्मत र परिमार्जनको लागि सजिलो।
