KQ2W श्रृंखला विस्तारित पुरुष थ्रेड पुश-इन एल्बो

SOLH KQ2W श्रृंखला 90° विस्तारित पुरुष थ्रेड पुश-इन एल्बो, SMC KQ2W बराबर वायवीय फिटिंग। विस्तारित स्टेम डिजाइनले सिलिन्डर र भ्याकुम सर्किटहरूको लागि मेकानिकल हस्तक्षेप समाधान गर्दछ। PBT शरीर + निकल प्लेटेड ब्रास थ्रेड, PU/PA ट्यूब समर्थन गर्दछ। स्थिर स्टक र स्वचालित वायवीय ट्युबिङ परियोजनाहरूको लागि विश्वसनीय उत्पादन संग Richge टेक्नोलोजी।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

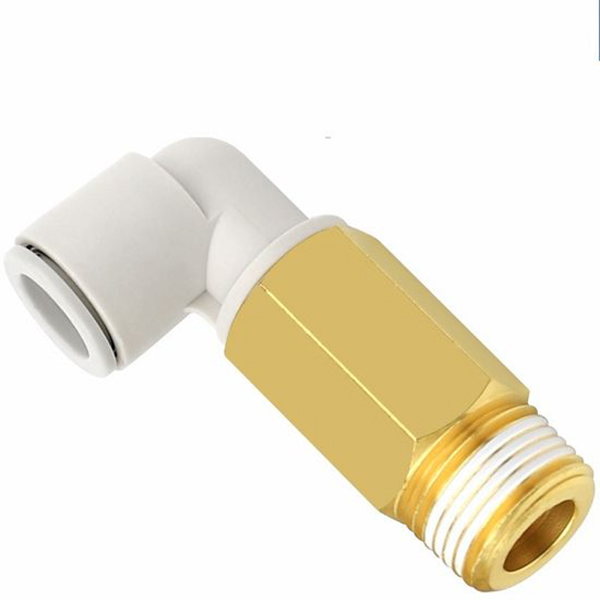

SOLH KQ2W श्रृंखला 90° विस्तारित पुरुष थ्रेड पुश-इन एल्बो | SMC KQ2W बराबर वायवीय फिटिंग

ब्रान्ड: रिच टेक्नोलोजी द्वारा SOLH | KQ2W विस्तारित एल-टाइप वन-टच एल्बो

1. उत्पादन अवलोकन

KQ2W श्रृंखला SOLH KQ2 वायवीय फिटिंग परिवार भित्र L-प्रकार विस्तारित स्टेम पुश-इन एल्बो हो। 90° दायाँ कोण निर्माण। एउटा छेउको पुरुष थ्रेड (इम्पेरियल आर टेपर थ्रेड / मेट्रिक एम फाइन थ्रेड), अर्को छेउ PU/PA वायमेटिक ट्युबिङ इन्सर्सनको लागि। शृङ्खलामा गैर-कम गर्ने विस्तारित संस्करण KQ2Wxx-99, पाइपलाइन लम्बाइ र अवरोधबाट बच्नको लागि ट्यूब जडानको लागि दुवै छेउहरू समावेश छन्।

कोर लाभ: विस्तारित स्टेम डिजाइनले स्थापना स्थान अवरोध र मेकानिकल हस्तक्षेप समाधान गर्दछ। एक-टच संरचना, उपकरण-मुक्त ट्यूब सम्मिलन र हटाउने। प्लास्टिक बडी + ब्रास थ्रेडेड सेक्सन, एन्टी-एजिंग, वायमेटिक र भ्याकुम सर्किटहरूसँग उपयुक्त। विदेशी परियोजनाहरूको लागि SMC KQ2W श्रृंखलाको लागि प्रत्यक्ष आयात विकल्प।

2. मोडेल कोड स्पष्टीकरण

ढाँचा: KQ2W □□ - □□S

KQ2W: L-प्रकार विस्तारित कुहिनोको लागि श्रृंखला कोड

□□: ट्यूब बाहिरी व्यास ΦD (02=2mm,23=3.2mm,04=4mm,06=6mm,08=8mm,10=10mm,12=12mm,16=16mm)

प्रत्यय:01S02S/03S/04S: इम्पेरियल आर पुरुष थ्रेड (1/8", 1/4", 3/8", 1/2")

M3GM5: मेट्रिक पुरुष थ्रेड M3×0.5 / M5×0.8
-९९: न घटाउने विस्तारित संस्करण, दुबै छेउमा एउटै व्यासको ट्यूब जडान, कुनै धागो छैन

3. मुख्य प्राविधिक निर्दिष्टीकरण र सामग्री

वस्तु	प्यारामिटर
शारीरिक सामग्री	PBT ईन्जिनियरिङ् प्लास्टिक, उच्च प्रभाव प्रतिरोध
थ्रेड खण्ड	खिया रोकथामको लागि निकल प्लेटिङ संग पीतल
सील सामाग्री	NBR nitrile रबर
मिल्दो ट्युबिङ	पु ट्यूब, पीए नायलॉन वायवीय ट्यूब
कामको दबाब	0~1.0MPa, भ्याकुमको लागि लागू
सञ्चालन तापमान	-20 ℃ ~ +60 ℃
जडान विधि	पुश-इन; ट्यूब घुसाउन वा अलग गर्न प्रेस विज्ञप्ति रिंग

4. पूर्ण मोडेल सूची

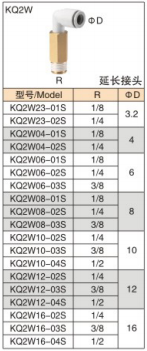

४.१ इम्पेरियल आर थ्रेड संस्करण (ब्रास मेल थ्रेड)

मोडेल	पुरुष थ्रेड आर	ट्यूब ΦD
KQ2W23-01S	R1/8	3.2
KQ2W23-02S	R1/4	3.2
KQ2W04-01S	R1/8	4
KQ2W04-02S	R1/4	4
KQ2W06-01S	R1/8	6
KQ2W06-02S	R1/4	6
KQ2W06-03S	R3/8	6
KQ2W08-01S	R1/8	8
KQ2W08-02S	R1/4	8
KQ2W08-03S	R3/8	8
KQ2W10-02S	R1/4	10
KQ2W10-03S	R3/8	10
KQ2W10-04S	R1/2	10
KQ2W12-02S	R1/4	12
KQ2W12-03S	R3/8	12
KQ2W12-04S	R1/2	12
KQ2W16-02S	R1/4	16
KQ2W16-03S	R3/8	16
KQ2W16-04S	R1/2	16

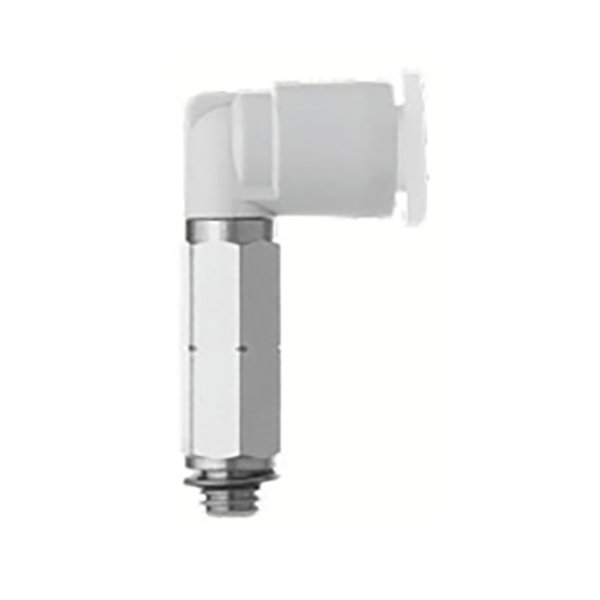

4.2 Metric M थ्रेड संस्करण

मोडेल	पुरुष थ्रेड	ट्यूब ΦD
KQ2W02-M3G	M3×0.5	2
KQ2W02-M5	M5×0.8	2
KQ2W23-M3G	M3×0.5	3.2
KQ2W23-M5	M5×0.8	3.2
KQ2W04-M3G	M3×0.5	4
KQ2W04-M5	M5×0.8	4
KQ2W06-M5	M5×0.8	6

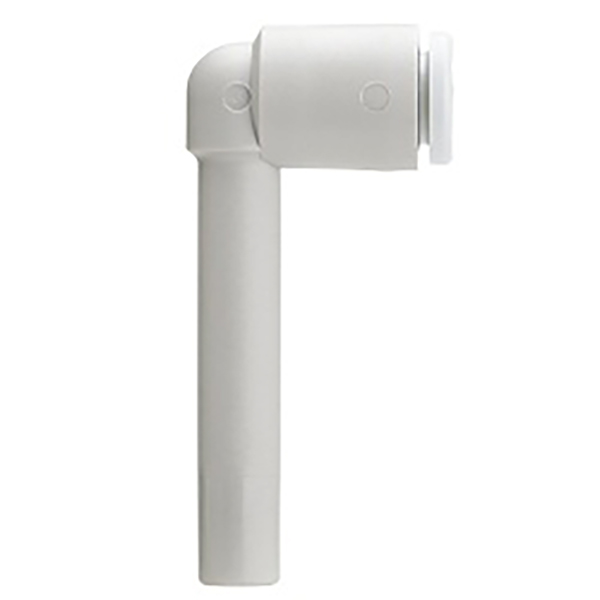

४.३ नन-रिड्युसिङ एक्सटेन्डेड संस्करण (ट्यूब टु ट्यूब, कुनै थ्रेड छैन)

मोडेल	पोर्ट १ ΦD	पोर्ट २ ΦD
KQ2W23-99	3.2	3.2
KQ2W04-99	4	4
KQ2W06-99	6	6
KQ2W08-99	8	8
KQ2W10-99	10	10
KQ2W12-99	12	12

5. आवेदन परिदृश्यहरू

• सिलिन्डर, भ्याकुम जेनरेटर र सोलेनोइड भल्भका लागि मेकानिकल हस्तक्षेपबाट बच्नुहोस्; विस्तार र पाइपलाइन दिशा रिडिरेक्ट

• कम्प्याक्ट स्वचालन लाइनहरूमा रोबोट भ्याकुम सक्शन कप सर्किटहरूको लागि 90° विस्तारित ट्युबिङ रूटिङ

• मूल SMC KQ2W को प्रत्यक्ष प्रतिस्थापन, लागत घटाउन आयात प्रतिस्थापन

6. स्थापना नोटहरू

• ट्युबिङ ठाडो र समतल रूपमा काट्नुहोस्, सील ग्यारेन्टी गर्नको लागि तल सम्म पुरै घुसाउनुहोस्।

• PTFE टेप थ्रेडहरूमा बेरिन सकिन्छ; फिटिङ बडी फ्याक्नबाट जोगाउनको लागि थ्रेडहरू बढी कस्नु हुँदैन।

• ट्यूब हटाउने: सेतो रिलीज रिंग थिच्नुहोस् र एक साथ ट्यूब बाहिर तान्नुहोस्।
