KQ2V श्रृंखला वायवीय पुश-इन फिटिंगहरू

SOLH KQ2V श्रृंखला वायवीय पुश-इन L शाखा फिटिंग | SMC KQ2V बराबर

ब्रान्ड: रिच टेक्नोलोजी द्वारा SOLH | KQ2V वन-टच वायमेटिक एल कनेक्टर परिवार

1. उत्पादन अवलोकन

     SOLH KQ2V शृङ्खलाहरू पुरुष-थ्रेड L-प्रकारको पुश-इन वायवीय फिटिङहरू छन् जसमा धेरै शाखा संस्करणहरू छन्। वायु स्रोत वितरण र वायवीय सर्किटहरूमा पाइपलाइन दिशा परिवर्तनको लागि डिजाइन गरिएको। SMC KQ2V श्रृंखला संग पूर्ण रूपमा विनिमेय। सेतो ईन्जिनियरिङ् प्लास्टिक बडी र निकल प्लेटेड ब्रास थ्रेड संग निर्मित। चिपकने बिना द्रुत विधानसभा। PU र PA वायवीय टयूबिंग संग उपयुक्त। स्वचालन मेसिनरी, भ्याकुम पिक एण्ड प्लेस, र सिलिन्डर पाइपिङ प्रणालीहरूमा व्यापक रूपमा तैनात।

  विभिन्न लेआउट आवश्यकताहरूको लागि पाँच उप-मोडेल:

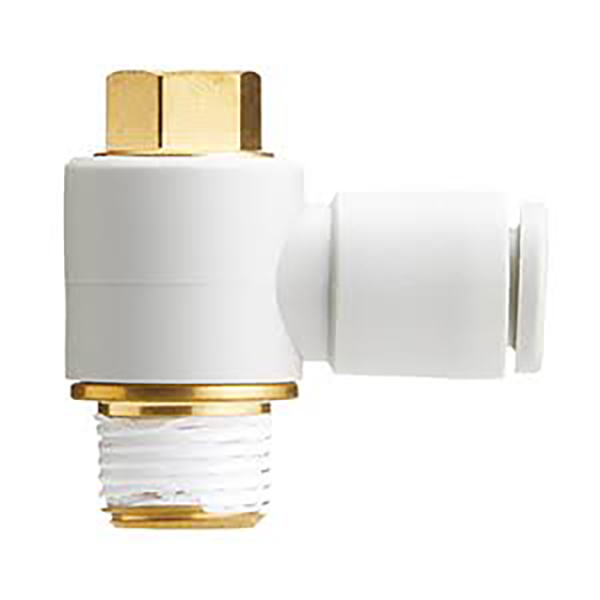

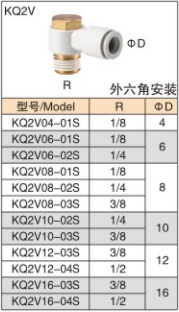

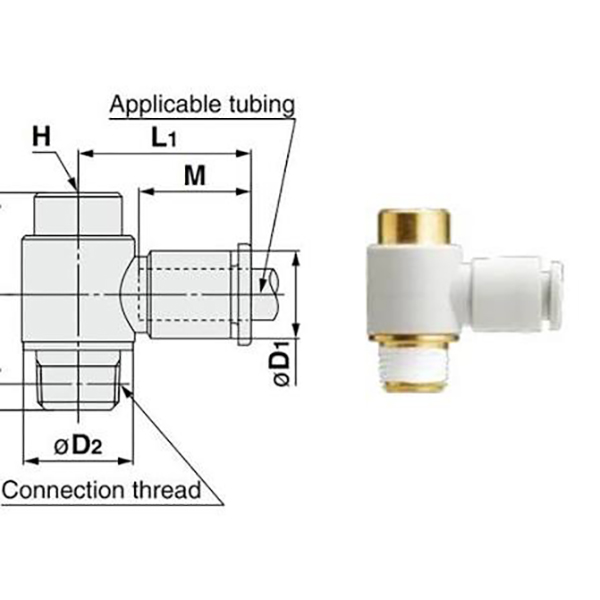

     KQ2V: मानक L प्रकार एकल आउटलेट, बाह्य हेक्स माउन्टिङ, 1-इन 1-आउट

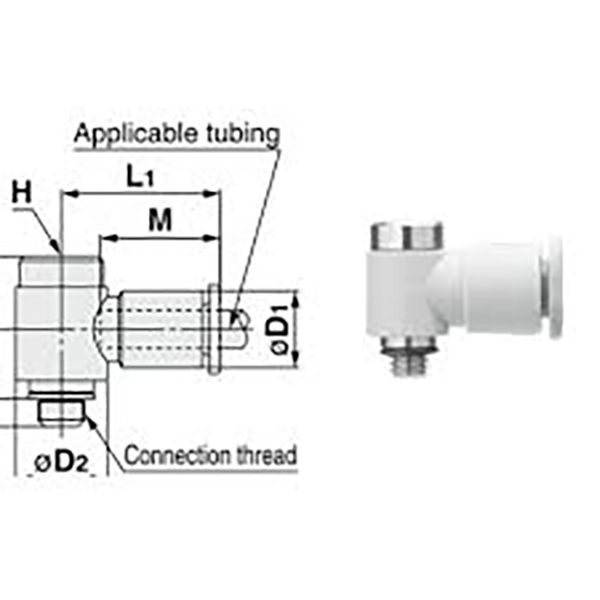

     KQ2VS: मानक L प्रकार एकल आउटलेट, आन्तरिक हेक्स सकेट माउन्टिङ, 1-इन 1-आउट

     KQ2VF: क्यास्केडेबल एल फिटिंग, पुरुष आर थ्रेड + महिला आरसी थ्रेड, श्रृंखला जडान उपलब्ध, 1-इन 1-आउट

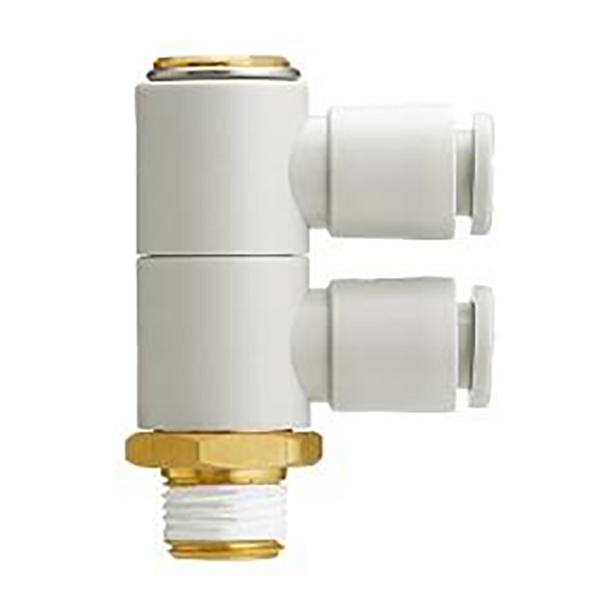

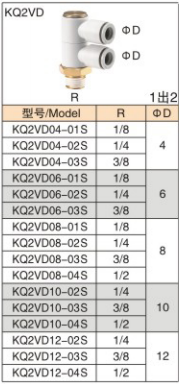

    KQ2VD: ठाडो 1 देखि 2 शाखा फिटिंग, एक पुरुष थ्रेड इनलेट, दुई बराबर व्यास नली आउटलेट

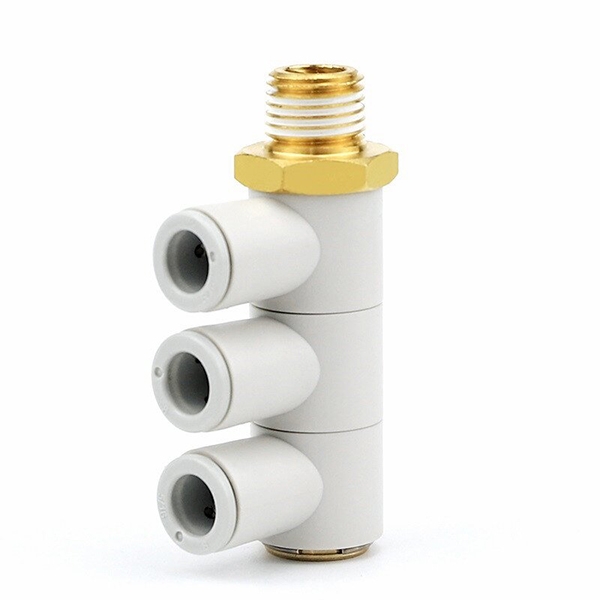

     KQ2VT: ठाडो १ देखि ३ शाखा फिटिङ, एउटा पुरुष थ्रेड इनलेट, तीन बराबर व्यासको नली आउटलेटहरू

2. मोडेल कोड स्पष्टीकरण

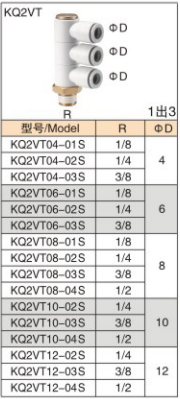

  उदाहरण: KQ2VD04-01S

      KQ2V = श्रृंखला आधार कोड

      D  T/S/F = संरचना प्रत्यय

     D: १ देखि २ ठाडो शाखा

     T: १ देखि ३ ठाडो शाखा

     S: आन्तरिक हेक्स L कुहिनो

      F: Cascadable L कुहिनो

     कुनै प्रत्यय छैन: बाह्य हेक्स मानक L कुहिनो

     04 = ट्यूब बाहिरी व्यास ΦD: 4mm

     01S = पुरुष धागो R18; 02S=R1/4; 03S=R3/8; 04S=R1/2; M5=M5×0.8

3. विशिष्टता सारांश तालिका

4. सामग्री र सञ्चालन सर्तहरू

5. उप-मोडेल सुविधाहरू

     • KQ2V (बाह्य हेक्स एल एल्बो): रेन्च टाइटनिङका लागि बाह्य हेक्स थ्रेड एन्ड भएको मानक L कुहिनो। सबैभन्दा व्यापक रूपमा प्रयोग गरिएको आधारभूत प्रकार, अधिकतम Φ16 ठूलो आकारको ट्युबिङ समर्थन गर्दछ।

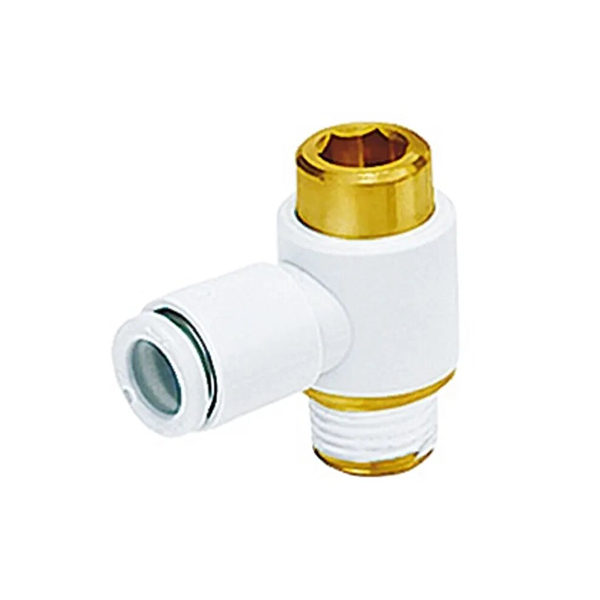

     • KQ2VS (आन्तरिक हेक्स एल एल्बो): थ्रेड पोर्टमा काउन्टरबोर आन्तरिक हेक्स। सीमित साँघुरो स्थापना ठाउँको लागि डिजाइन गरिएको। M5 सानो थ्रेड संस्करण लघु सिलिन्डरहरूसँग मेल खान्छ।

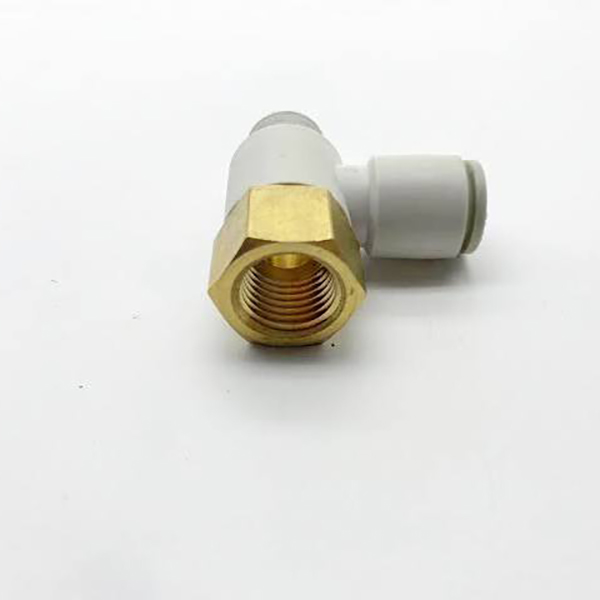

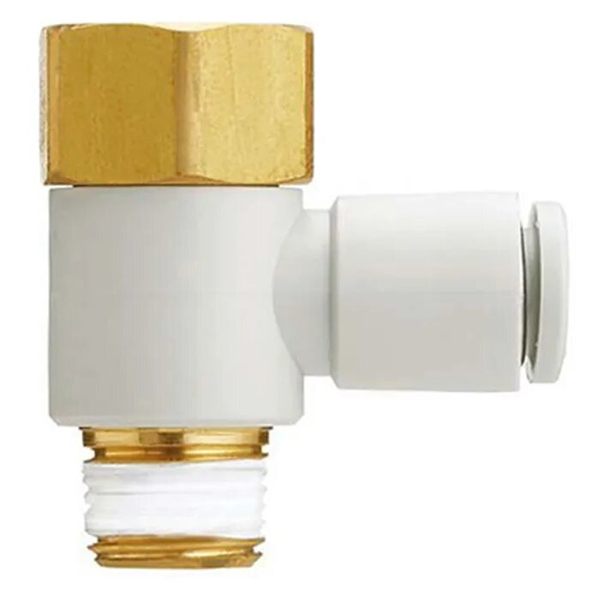

     • KQ2VF (क्यास्केडेबल एल एल्बो): पुरुष आर थ्रेड र महिला आरसी थ्रेड संग सुसज्जित। बहु-पथ शाखाका लागि श्रृंखलामा बहु फिटिङहरू जडान गर्न सकिन्छ, मेनिफोल्ड ब्लकहरूको लागि आवश्यकता घटाउँछ।

     • KQ2VD (ठाडो १ देखि २ शाखा): एकल थ्रेड गरिएको एयर इनलेट, ठाडो रूपमा दुई बराबर ट्युबिङ आउटलेटहरूमा विभाजित हुन्छ। कम्प्याक्ट 1-इन-2-आउट हावा वितरण, कुल फिटिंग गणना घटाउँछ।

     • KQ2VT (ठाडो १ देखि ३ शाखा): एकल थ्रेड गरिएको एयर इनलेट, ठाडो रूपमा तीन बराबर ट्युबिङ आउटलेटहरूमा विभाजित हुन्छ। मिनी एयर मेनिफोल्ड, सामान्यतया स्वचालनमा बहु-सक्शन-कप एयर वितरणको लागि प्रयोग गरिन्छ।

6. स्थापना निर्देशनहरू

     •  ट्यूब अन्त सीधा र समतल काट्नुहोस्। ट्याबिङलाई सिधा फिटिङमा घुसाउनुहोस् जबसम्म तपाइँ लक पुष्टि गर्न "क्लिक" सुन्नुहुन्न।

     •  ट्युब हटाउने: फिटिङमा सेतो रिलिज कलर थिच्नुहोस् र ट्युबिङलाई एकैसाथ बाहिर तान्नुहोस्।

     •  थ्रेडहरूमा PTFE टेप बेर्नुहोस्। हेक्स सेक्सनमा मात्र कस्नुहोस्; क्र्याकिंग रोक्नको लागि प्लास्टिकको शरीरमा कहिल्यै टर्क नराख्नुहोस्।

     •  सीरियल जडानमा KQ2VF श्रृंखलाको लागि, हावा चुहावटबाट बच्न उचित थ्रेड सील सुनिश्चित गर्नुहोस्।

7. आवेदन परिदृश्यहरू

     • स्वचालन मेसिनरी

     • रोबोट भ्याकुम सक्शन कप प्रणाली

     • वायवीय सिलिन्डरहरूको लागि वायु स्रोत वितरण

     • उत्पादन लाइनहरूमा वायवीय सर्किटहरू

     • प्याकेजिङ मेसिनरी र परीक्षण स्थिर वायु सर्किट
