KQ2D श्रृंखला शाखा टी पुश-इन फिटिंग

SOLH KQ2D श्रृंखला Y-प्रकार शाखा टी पुश-इन फिटिंग्स | SMC KQ2D बराबर वायवीय 1-to-2 स्प्लिटरहरू

ब्रान्ड: रिच टेक्नोलोजी द्वारा SOLH | KQ2D Y-प्रकार वन-टच वायमेटिक टी फिटिंग

1. उत्पादन अवलोकन

     KQ2D श्रृंखला SOLH पूर्ण KQ2 वायवीय वन-टच फिटिंग परिवारसँग सम्बन्धित Y-प्रकारको शाखा टि पुश-इन फिटिंग हो। उपकरण-रहित पुश-टु-कनेक्ट डिजाइन अपनाउदै, यसले कुशलतापूर्वक एक वायु स्रोतलाई स्वचालन वायवीय प्रणालीहरूको लागि दुई समानान्तर वायु सर्किटहरूमा विभाजन गर्दछ।

     संरचनात्मक वर्गीकरण: Y-आकारको विभाजित 1-इन 2-आउट संरचना, तीन प्रकारमा उपलब्ध छ: बराबर व्यास ट्यूब Y टी, इम्पेरियल टेपर R थ्रेड Y टी, र मेट्रिक फाइन M थ्रेड Y टी।

     सामग्री र अनुकूलता: उच्च-शक्तिको PBT बडी, स्टेनलेस स्टील रिटेनिङ क्लाउ, NBR नाइट्राइल रबर सीलिङ रिंगहरू। PU पॉलीयुरेथेन ट्यूबहरू र PA नायलॉन ट्यूबहरूसँग उपयुक्त, संकुचित वायु सकारात्मक दबाव र भ्याकुम नकारात्मक दबाव पाइपलाइनहरूको लागि दोहोरो-उद्देश्य।

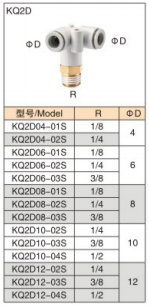

2. पूर्ण मोडेल वर्गीकरण र विशिष्टता सूची

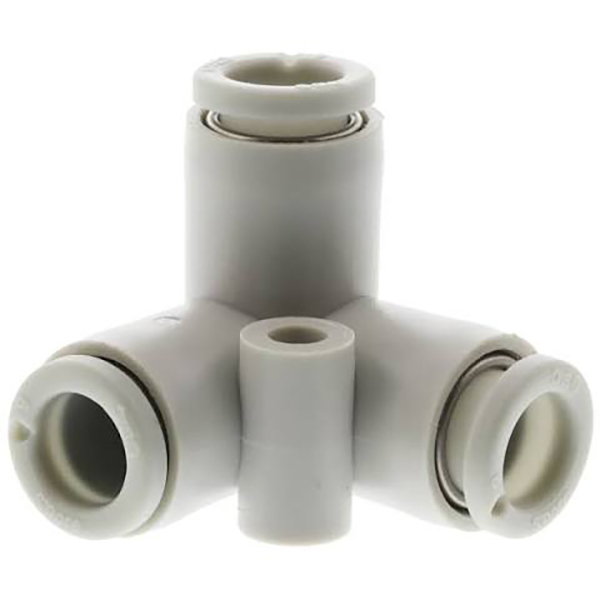

2.1 बराबर व्यास Y Tee (KQ2Dxx-00, थ्रेडलेस 3-वे समान आकार)

सबै तीन पोर्टहरूले समान-विशिष्ट पाइपलाइन प्रणालीहरूमा सन्तुलित 1-देखि-2 वायु वितरणको लागि समान ट्यूब व्यास, थ्रेडलेस डिजाइन अपनाउँछन्।

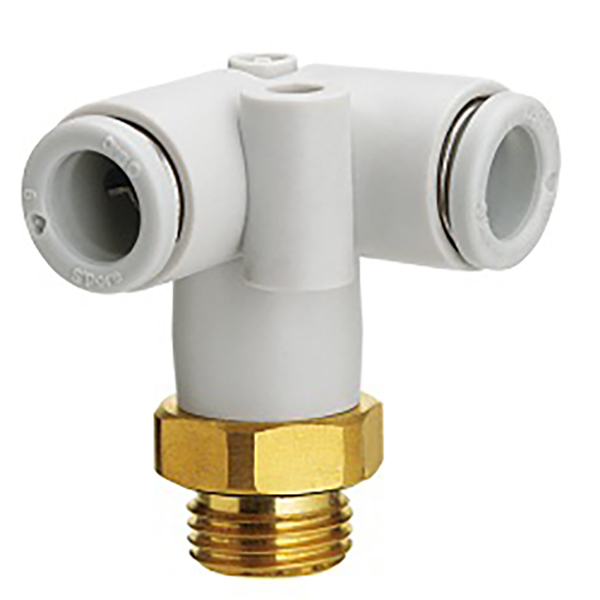

2.2 इम्पेरियल टेपर पुरुष थ्रेड R Y Tee (तलको थ्रेड इनलेट, डुअल ट्यूब आउटलेटहरू)

एयर स्रोत इनलेटको लागि तलको इम्पेरियल आर टेपर पुरुष थ्रेड, ट्यूब जडानको लागि शीर्ष दुई समानान्तर पुश-इन पोर्टहरू, थ्रेडेड स्थापना र निश्चित वायु स्रोत शाखाहरूको लागि उपयुक्त।

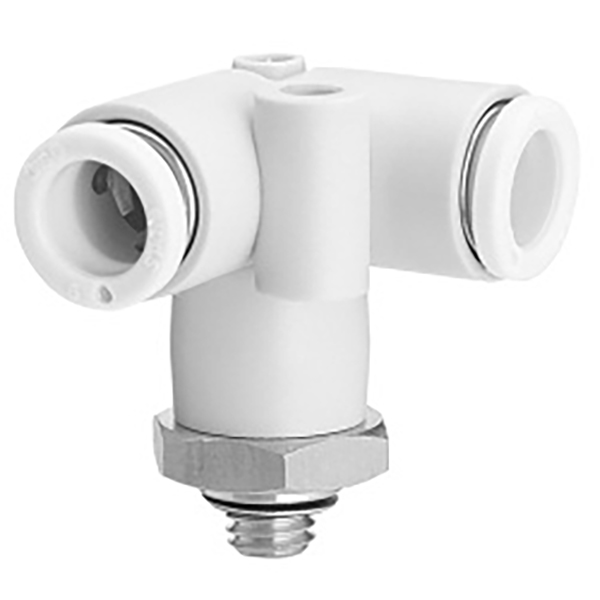

२.३ मेट्रिक फाइन पुरुष थ्रेड MY Tee (तल एम थ्रेड इनलेट, डुअल ट्यूब आउटलेटहरू)

तल्लो परिशुद्धता मेट्रिक ठीक पुरुष थ्रेड, लघु वायवीय मोड्युलहरू र सानो-स्पेस स्वचालन उपकरण पाइपिंगको लागि कम्प्याक्ट संरचना।

3. प्राविधिक निर्दिष्टीकरणहरू

4. आवेदन परिदृश्यहरू

     • स्वचालित उत्पादन लाइनहरू र स्थिरता वायवीय सर्किटहरूको लागि 1-देखि-2 वायु स्रोत वितरण

     • दोहोरो सक्शन कप सिंक्रोनस हावा आपूर्ति रोबोटिक अन्त प्रभावकर्ता भ्याकुम प्रणालीहरूको लागि

     • दोहोरो-सिलिन्डर सिंक्रोनस सञ्चालनको लागि समानान्तर पाइपलाइन विभाजन

     • संकीर्ण-स्पेस वायमेटिक उपकरणहरूको लागि कम्प्याक्ट र सफा ट्युबिङ मार्ग

5. चयन गाइड: KQ2D Y-Tee बनाम KQ2T T-Tee

     • KQ2D Y-प्रकार Tee: दुई समानान्तर आउटलेटहरूको साथ चिकनी Y-आकारको विभाजन अपनाउँछ। कम एयरफ्लो टर्ब्युलेन्स र सानो दबाब ड्रप, अधिक सन्तुलित वायु प्रवाह वितरण प्रदान गर्दछ। साँघुरो स्थापना स्थानहरू र समान-साइड समानान्तर ट्युबिङ रूटिङका ​​लागि अनुकूलित, डुअल सिंक्रोनस सक्शन कप र डुअल-सिलिन्डर प्रणालीहरूको लागि पूर्ण रूपमा उपयुक्त।

     • KQ2T T-Type Tee: ठाडो पार्श्व शाखाको साथ क्लासिक ओर्थोगोनल T आकारको संरचना। मानक 90° ठाडो पार्श्व पाइपलाइन डाइभर्सनको लागि डिजाइन गरिएको, नियमित मेसिन लेआउट र मुख्य पाइपलाइन पार्श्व शाखा परिदृश्यहरूको लागि आदर्श।

     • चयन टिप: छान्नुहोस्KQ2D साँघुरो ठाउँहरू र समान-पक्षीय समानान्तर फैलिएको ट्युबिङका लागि; छान्नुहोस्KQ2T ठाडो पार्श्व पाइपलाइन आउटलेट र परम्परागत दायाँ कोण शाखा लेआउटको लागि।
