JA / JB / JC / JS श्रृंखला फ्लोटिंग संयुक्त

SOLH JA / JB / JC / JS श्रृंखला फ्लोटिंग संयुक्त | SMC बराबर वायवीय रड अन्त कनेक्टर

ब्रान्ड: रिच टेक्नोलोजी द्वारा SOLH | SMC मानक फ्लोटिंग संयुक्त, प्रत्यक्ष प्रतिस्थापन

1. उत्पादन अवलोकन

  फ्लोटिंग संयुक्तले सिलिन्डर पिस्टन रड र लोड बीच लचिलो अभिव्यक्तिको रूपमा कार्य गर्दछ। यसको मुख्य कार्य माउन्टिङ मिसलाइनमेन्ट र समानान्तर त्रुटि अवशोषित गर्नु हो। यसले पिस्टन रडलाई साइड थ्रस्टबाट जोगाउँछ, झुकाउने, असामान्य पहिरन र जामिङ जोखिम कम गर्छ। यो स्वचालन मेसिनरी को लागी एक मानक आवश्यक सहायक छ।

2. चार श्रृंखला वर्गीकरण र भिन्नताहरू

3. सामान्य प्राविधिक विशिष्टताहरू

   स्विङ कोण: JA/JB/JS को लागि ±5°; ±10° सम्म JC मोडेलहरू चयन गरियो

   स्वीकार्य अफसेट: 0.5 ~ 1 मिमी (JA); ०.५ मिमी (JB / JC / JS)

     • सञ्चालन तापमान: -5 ~ + 70 ℃ (मानक); -10~+120℃ (स्टेनलेस स्टिल JS)

     • थ्रेड साइजहरू: M3 / M4 / M5 / M6 / M8 / M10 / M14 / M18 / M22, सिलिन्डर बोरसँग मेल खान्छ

     • काम गर्ने दबाव: वायवीय लागि ≤1 MPa; भारी शुल्क हाइड्रोलिक संस्करणहरूको लागि ≤3.5 MPa

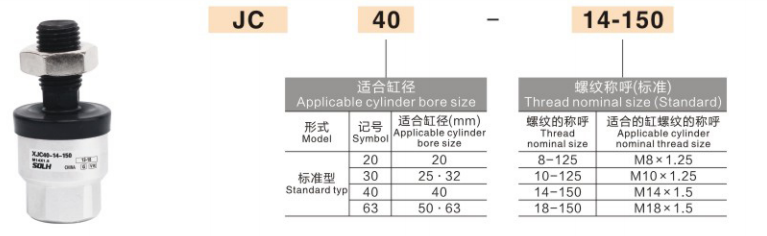

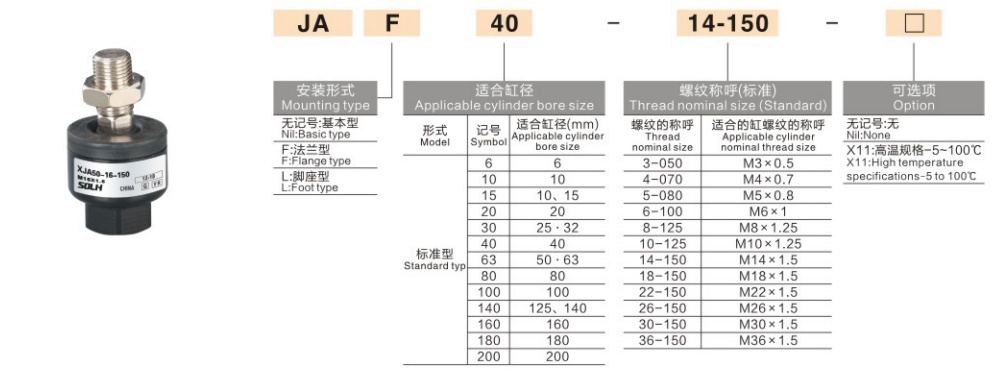

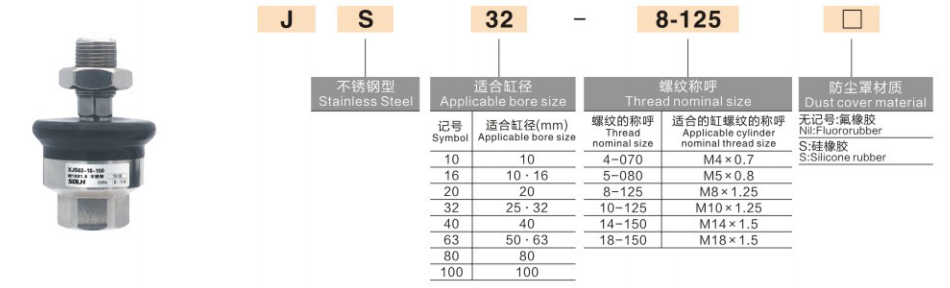

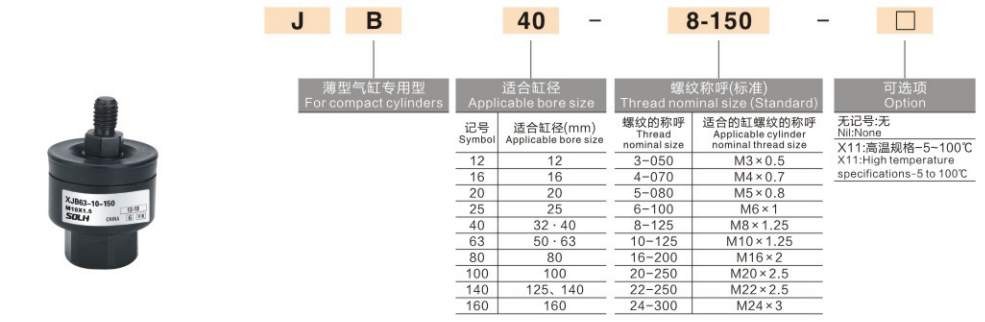

4. मोडेल कोड स्पष्टीकरण र उदाहरणहरू

  सन्दर्भको रूपमा JA20-8-100 / JB16-6-080 लिनुहोस्:
  उपसर्ग JAJB/JC/JS = श्रृंखला प्रकार
  पहिलो नम्बर (२०/१६): मिल्दो सिलिन्डर बोर Φ२० / Φ१६
  दोस्रो नम्बर (८६): पिस्टन रड थ्रेड M8×1.25 / M6×1.0
  प्रत्यय (100080): माउन्टिंग आयाम / रड कोड, मानक समग्र लम्बाइसँग मेल खान्छ

5. 3-चरण चयन गाइड

  १. सिलिन्डर प्रकार द्वारा श्रृंखला चयन गर्नुहोस्
     मानक सिलिन्डर (SC  SI / CP96) → JA, सामान्य प्राथमिकता
     पातलो सिलिन्डर (CQ2  CDQ2) → JB, कम्प्याक्ट स्पेस
     माइक्रो सिलिन्डर अल्ट्रा-टाइट लेआउट → JC अल्ट्रा-छोटो
     खाना चिकित्सा / भिजेको / संक्षारक वातावरण → JS स्टेनलेस स्टील

  २. थ्रेड र बोर साइज मिलाउनुहोस्
     पिस्टन रड थ्रेड (M5  M8 / M10 आदि) र सिलिन्डर बोर पुष्टि गर्नुहोस्। नोट: बिभिन्न ब्रान्डको एउटै बोरमा फरक थ्रेड स्पेसिफिकेशन हुन सक्छ, सधैँ वास्तविक सिलिन्डर रेखाचित्र विरुद्ध प्रमाणित गर्नुहोस्।

  ३. लोड र कामको अवस्था मिलाउनुहोस्
     मानक वायवीय: मानक श्रृंखला ठीक छ

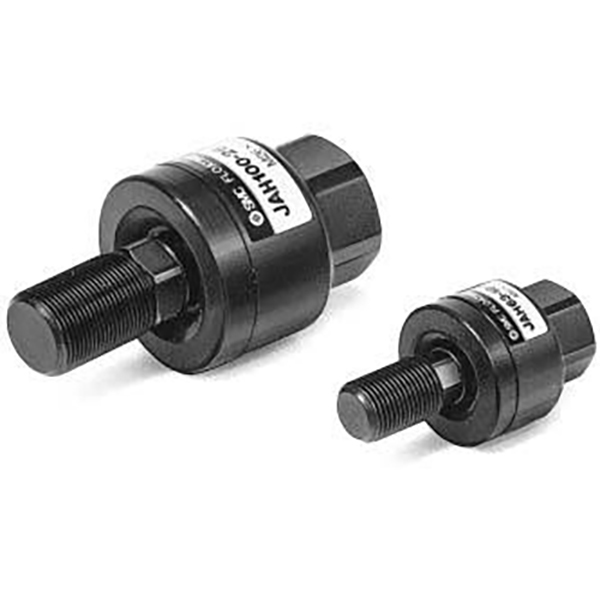

     भारी लोड हाइड्रोलिक: समर्पित भारी शुल्क फ्लोटिंग संयुक्त छनोट गर्नुहोस् (सामान्य JA होइन)
     उच्च आवृत्ति reciprocation: लामो सेवा जीवनको लागि धुलो कभर संस्करण रुचाउनुहोस्

6. स्थापना र सञ्चालन नोटहरू

     • पिस्टन रडमा थ्रेडिङ गर्नु अघि धुलो टोपी हटाउनुहोस्, क्याप कुचल हुनबाट जोगिनको लागि एसेम्बली पछि पुन: स्थापना गर्नुहोस्।

     • थ्रेडहरूमा एनारोबिक थ्रेड लकरको सानो मात्रा लागू गर्नुहोस्। PTFE टेप निषेधित छ; मलबेले बल जोइन्ट जाम गर्न सक्छ।

     • निर्दिष्ट टाइटनिङ टोक़ पछ्याउनुहोस्। ओभर-टाइटनिङले बल जोइन्ट लक गर्छ र फ्लोटिंग प्रकार्यलाई असक्षम पार्छ।

     • स्टिक नगरी स्वतन्त्र आन्दोलन पुष्टि गर्न स्थापना पछि म्यानुअल रूपमा स्विंग गर्नुहोस्।

7. SOLH प्रतिस्थापन कथन

     SOLH JA/JB/JC/JS फ्लोटिंग जोइन्टहरूले SMC मोडेल कोडिङ, आयाम र कार्यसम्पादन विशिष्टतालाई पूर्ण रूपमा पालना गर्छन्। आयातित भागहरूको लागि प्रत्यक्ष ड्रप-इन प्रतिस्थापन, प्रतिस्पर्धी मूल्य निर्धारण र छोटो नेतृत्व समयको साथ, ठूलो उपकरण लागत घटाउनको लागि आदर्श।
