CRB1 / CRB2 श्रृंखला वेन प्रकार रोटरी एक्चुएटर

SOLH CRB1 / CRB2 भ्यान-प्रकार रोटरी एक्चुएटरहरू बराबर SMC स्विङ सिलिन्डरहरूसँग पूर्ण रूपमा आदानप्रदानयोग्य छन्। डाइरेक्ट भ्यान ड्राइभले गियर ब्याकल्याश हटाउँछ, कम रोटरी जडता र अल्ट्रा-फास्ट प्रतिक्रिया प्रदान गर्दछ। CRB2 बोर साइज 10 ~ 40 मिमी संग कम्प्याक्ट प्रकाश शुल्क दायरा हो; एकल भ्यानले २७०° स्विङलाई समर्थन गर्दछ जबकि डबल भेनले परिक्रमालाई ९०°/१००°मा सीमित गर्दछ, सीमित स्थान 3C र प्याकेजिङ उपकरणहरूमा उच्च-गतिको मिनी फ्लिपिङको लागि आदर्श। CRB1 भारी शुल्क श्रृंखलाले 50 ~ 100 mm बोरहरू पूर्ण असर समर्थन र उत्कृष्ट प्रभाव प्रतिरोधको साथ कभर गर्दछ, भारी फिक्स्चर र ठूलो workpiece अनुक्रमणिका टर्नओभरको लागि 24 N·m सम्म अधिकतम टर्क प्रदान गर्दछ। सिंगल भेनले फराकिलो स्विङ दायरा प्रदान गर्दछ, जबकि डबल भेनले एउटै बोर साइजमा डबल टर्क दिन्छ। बिल्ट-इन रबर बम्परहरू मानक आउँछन्; कोण समायोजक प्रत्यय Z र खोक्रो शाफ्ट वैकल्पिक छन्, र CDRB भेरियन्टहरूले D-M9B / D-A93 रीड स्विचहरूसँग मिल्दो स्थायी चुम्बकहरू एकीकृत गर्दछ। MSQ र्याक-एन्ड-पिनियन रोटरी टेबलहरूसँग तुलना गर्दा, भेन-प्रकारका सिलिन्डरहरूले स्लिमर बडी र शून्य ब्याकल्याशको साथ छिटो घुमाउने सुविधा दिन्छ तर कमजोर रेडियल र अक्षीय लोड क्षमता, तिनीहरूलाई उच्च-स्पीड लाइट-लोड रोटरी कार्यहरूको लागि ठूला स्विङ कोणहरू चाहिने शीर्ष विकल्प बनाउँछ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

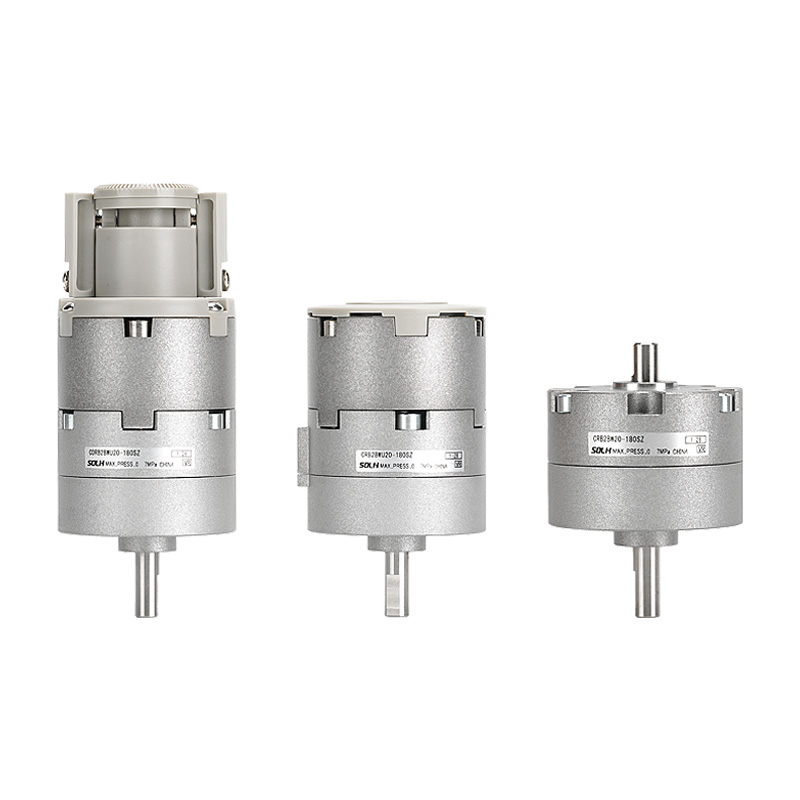

CRB1 / CRB2 श्रृंखला भेन प्रकार रोटरी एक्चुएटर (SOLH आदानप्रदान योग्य)

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन स्थिति र श्रृंखला कोर भिन्नता

SOLH CRB1 र CRB2 एकल/डबल भ्यान द्वारा संचालित भ्यान-प्रकार रोटरी स्विङ सिलिन्डर हुन्। गियर मेसिङ क्लियरेन्स बिना, तिनीहरूले अल्ट्रा-कम्प्याक्ट बडी, कम रोटरी जडता र अल्ट्रा-फास्ट प्रतिक्रिया सुविधा दिन्छ।

-- CRB2 (सानो शृङ्खला): बोर 10 ~ 40mm हल्का लोड र साँघुरो ठाउँको लागि, कम्प्याक्ट हल्का डिजाइन

-- CRB1 (ठूलो शृङ्खला): भारी लोड र उच्च टर्कको लागि बोर 50 ~ 100mm, उच्च प्रभाव प्रतिरोधको साथ पूर्ण असर समर्थन

सिंगल भेन अधिकतम स्विङ कोण 270°/280° सम्म, डबल भेन अधिकतम 90°/100°। द्रुत रोटरी फ्लिपिङ, अनुक्रमणिका र स्थिति स्वचालन स्टेशनहरूको लागि व्यापक रूपमा प्रयोग गरिन्छ।

1. CRB2 सानो मानक श्रृंखला

-- बोर साइज: 10, 15, 20, 30, 40mm

-- वेन विकल्पहरू: एस सिंगल वेन / डी डबल वेन

- स्विङ कोण: एकल फलक 90°/180°/270°; डबल वेन 90°/100°

-- कोर मेरिट्स: अल्ट्रा कम्प्याक्ट, हल्का वजन, कम स्टार्टअप प्रेसर, साइड/अक्षीय डुअल पोर्टिङ, ऐच्छिक कोण समायोजन र चुम्बकीय स्विच

-- एप्लिकेसनहरू: हल्का लोड हाई-स्पीड रोटेशन, सीमित ठाउँ उपकरण, 3C इलेक्ट्रोनिक्स, प्याकेजिङ्ग, लघु स्वचालन

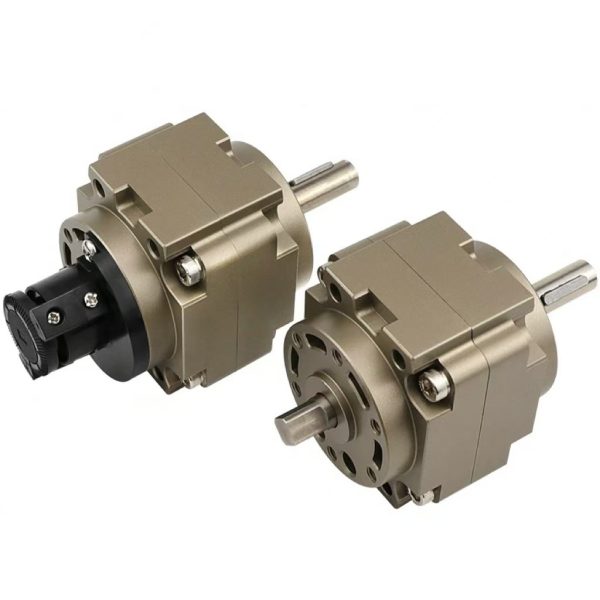

2. CRB1 ठूलो हेवी-ड्युटी श्रृंखला

-- बोर साइज: ५०, ६३, ८०, १०० मिमी

-- वेन विकल्पहरू: एस सिंगल वेन / डी डबल वेन

-- स्विङ कोण: एकल फलक 90°/180°/270°/280°; डबल वेन 90°/100°

-- कोर गुणहरू: उच्च आउटपुट टोक़, भारी लोड असर, पूर्ण असर समर्थन, झटका प्रतिरोधी, लामो सेवा जीवन

-- एप्लिकेसनहरू: भारी वर्कपीस फ्लिपिङ, ठूलो मात्रामा अनुक्रमणिका, भारी रोटरी फिक्स्चर, भारी उद्योग असेंबली लाइनहरू

विश्वव्यापी कोर प्राविधिक निर्दिष्टीकरण

1. सामान्य मानक प्यारामिटरहरू

प्यारामिटर वस्तु	CRB2 (१० ~ ४० सानो)	CRB1 (50 ~ 100 ठूलो)
सञ्चालन मोड	दोहोरो अभिनय	दोहोरो अभिनय
सञ्चालन दबाव दायरा	0.15~0.7MPa (CRB10:0.2~0.7MPa)	०.१५~१.०एमपीए
प्रमाण परीक्षण दबाव	१.०५ एमपीए	1.5 MPa
परिवेशको तापक्रम	-१० ~ ६० ℃ (कुनै आइसिङ छैन)	5 ~ 60 ℃
स्नेहन	तेल रहित स्व-लुब्रिकेटिङ	तेल रहित स्व-लुब्रिकेटिङ
बिल्ट-इन बफर	रबर बफर (CRB10 बाहेक)	बिल्ट-इन रबर बफर
चुम्बकीय स्विच संगत	D-M9B / D-A93 (मोडेल उपसर्ग CDRB2)	D-M9B / D-A93 (मोडेल उपसर्ग CDRB1)

2. सैद्धान्तिक आउटपुट टोर्क @ 0.5MPa (कोर चयन सूचकांक)

2.1 CRB2 टोर्क तालिका

बोर मिमी	एकल वेन S (N·m)	डबल भेन D (N·m)
10	0.05	0.10
15	0.13	0.26
20	0.25	0.50
30	0.55	1.10
40	1.00	2.00

2.2 CRB1 टोर्क तालिका

बोर मिमी	एकल वेन S (N·m)	डबल भेन D (N·m)
50	2.8	5.6
63	4.5	9.0
80	7.5	15.0
100	12.0	24.0

3 स्वीकार्य रेडियल र अक्षीय लोड सन्दर्भ

-- CRB2-20: रेडियल 120N, Axial 80N

-- CRB1-50: रेडियल 245N, Axial 196N

-- CRB1-100: रेडियल 588N, अक्षीय 490N

आन्तरिक संरचना र भ्यान कार्य सिद्धान्त

1. मुख्य कम्पोनेन्टहरू: सिलिन्डर बडी, सिंगल/डबल रोटरी भ्यान, आउटपुट शाफ्ट, सीलिङ एसेम्बली, एन्ड रबर बफर, कोण समायोजन बोल्ट

2. काम गर्ने तर्क: कम्प्रेस गरिएको हावाले एउटा चेम्बरमा प्रवेश गर्छ भनलाई केन्द्रीय शाफ्टको वरिपरि घुमाउनको लागि धक्का दिन्छ जबकि विपरीत चेम्बर निकास हुन्छ।

-- डबल फलक: टोक़ दोब्बर, सीमित स्विङ कोण ≤100°

-- एकल फलक: फराकिलो स्विङ दायरा 270° सम्म

3. अद्वितीय कोर लाभहरू

- कुनै गियर र र्याक संरचना, शून्य ब्याकल्याश, प्रभाव कम्पन बिना सहज मौन रोटेशन

-- अल्ट्रा कम्प्याक्ट रूपरेखा, कम रोटरी जडता, अल्ट्रा-फास्ट प्रतिक्रिया (90° रोटेशन <0.1s)

-- शाफ्ट मार्फत वैकल्पिक खोक्रो, आन्तरिक ट्युबिङ र तारिङ मार्गका लागि सुविधाजनक

-- स्ट्रोक सीमाको लागि दोहोरो अन्त फाइन-ट्यून बोल्टहरू; एकल फलक समायोज्य 0~270°, डबल फलक 0~90°

मोडेल कोडिङ नियमहरू पूरा गर्नुहोस्

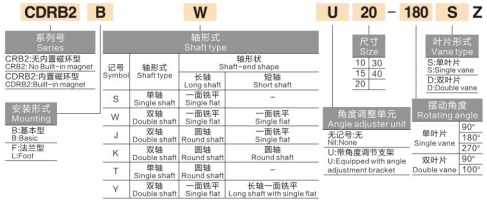

1. CRB2 मोडेल उदाहरण: CRB2BW20-180SZ

-- CRB2 = सानो फलक रोटरी एक्चुएटर श्रृंखला

-- B = आधारभूत फ्ल्यान्ज माउन्ट; L = फुट कोष्ठक माउन्ट

-- W = डबल विस्तारित शाफ्ट; खाली = एकल शाफ्ट

-- २० = बोर साइज (१०/१५/२०/३०/४०)

-- 180 = स्विङ कोण (90/180/270)

-- S = एकल फलक; D = डबल वेन

-- Z = कोण समायोजन इकाई संग सुसज्जित; खाली = समायोजक बिना मानक

उपसर्ग CDRB2 = चुम्बकीय स्विच स्थापनाको लागि निर्मित चुम्बकीय रिंग

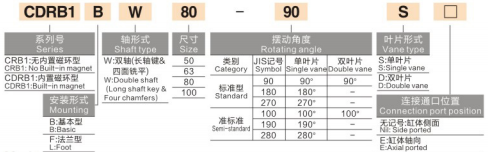

2. CRB1 मोडेल उदाहरण: CRB1BW50-90D

-- CRB1 = ठूलो हेवी-ड्युटी फलक रोटरी श्रृंखला

-- B = आधारभूत माउन्ट; W = डबल शाफ्ट

-- ५० = बोर साइज (५०/६३/८०/१००)

-- ९० = स्विङ कोण (९०/१८०/२७०/२८०)

-- D = डबल फलक; S = एकल फलक

उपसर्ग CDRB1 = चुम्बकीय रिंग एकीकृत मोडेल

चरण-दर-चरण चयन गाइड र औद्योगिक अनुप्रयोगहरू

1. चयन प्राथमिकता नियमहरू

--टोर्क र आयाम विभाजन: हल्का लोड साँघुरो ठाउँ → CRB2 (10~40); भारी उच्च टोक़ रोटेशन → CRB1 (50~100)

-- स्विङ कोण आवश्यकता: ९०° माथि घुमाउने → सिंगल वेन एस; 90° भित्र अधिकतम टोक़ → डबल भेन D

-- प्रेसिजन र स्पीड ट्रेड-अफ: भ्यान टाइप शून्य ब्याकल्याश, दोहोरिने स्थिति ± ०.१°, उच्च-गति प्रकाश-शुल्कको लागि आदर्श; भारी उच्च परिशुद्धता असर लोड MSQ र्याक-पिनियन रोटरी टेबल मनपर्छ

- प्रकार्य विकल्पहरू: फाइन कोण सीमा आवश्यक - प्रत्यय Z कोण समायोजन इकाई चयन गर्नुहोस्; PLC स्थिति प्रतिक्रिया आवश्यक - CDRB चुम्बकीय एकीकृत मोडेल छनौट गर्नुहोस्

2. विशिष्ट अनुप्रयोग परिदृश्यहरू

--लाइट-ड्युटी लाइनहरू: इलेक्ट्रोनिक कम्पोनेन्ट फ्लिपिङ, लेबल घुमाउने, बोतल क्याप कसाइ, लघु सामग्री क्रमबद्ध

-- भारी शुल्क स्टेशनहरू: ठूलो workpiece 90°/180° टर्नओभर, एसेम्बली लाइन अनुक्रमणिका, भारी रोटरी क्ल्याम्पिङ फिक्स्चर

- सामान्य उद्योगहरू: प्याकेजिङ्ग, मुद्रण, खाद्य प्रशोधन पूर्ण स्वचालित रोटरी स्थिति स्टेशनहरू

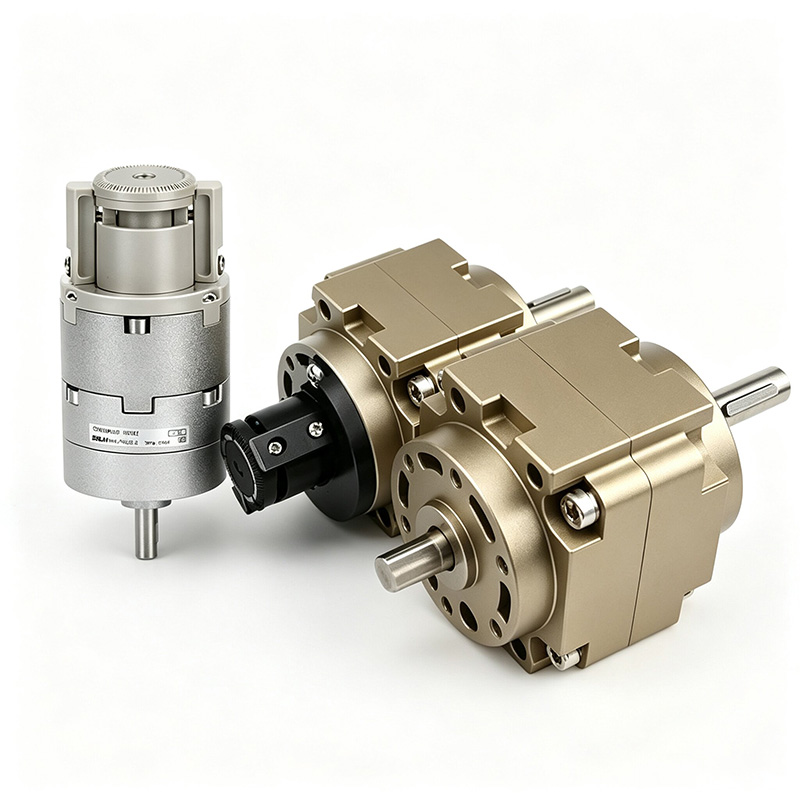

प्रदर्शन तुलना: CRB Vane VS MSQ र्याक र पिनियन रोटरी एक्चुएटर

तुलना वस्तु	CRB1 / CRB2 भ्यान प्रकार रोटरी सिलिन्डर	MSQ र्याक र पिनियन रोटरी तालिका
ड्राइभ संरचना	एकल/डबल वेन प्रत्यक्ष ड्राइभ, शून्य प्रतिक्रिया	डुअल पिस्टन र्याक र पिनियन गियर प्रसारण
आउटपुट टोक़ दायरा	सानो देखि मध्यम (CRB1 अधिकतम 24N·m)	अतिरिक्त ठूलो (MSQ200 अधिकतम 36N·m)
अधिकतम स्विङ कोण	एकल फलक 270° सम्म	लगातार समायोज्य 0 ~ 190 °
स्थिति पुनरावृत्ति	±0.1° कोणीय दोहोरिने	अल्ट्रा उच्च रैखिक स्थिति ± ०.०१ मिमी
असर भार क्षमता	कमजोर रेडियल र अक्षीय असर सीमा	सुपीरियर रेडियल, अक्षीय र झुकाउने क्षण प्रतिरोध
घुमाउने विशेषता	कम जडत्व, अल्ट्रा फास्ट रोटरी गति	स्थिर मध्यम-उच्च गति भारी लोड रोटेशन
उत्तम फिट परिदृश्य	उच्च गति प्रकाश लोड, ठूलो स्विंग कोण, कम्प्याक्ट स्थापना	भारी लोड परिशुद्धता स्थिति, प्रत्यक्ष स्थिरता टेबल मा माउन्ट

एउटा वाक्य

सारांशSOLH CRB2 सानो लाइट-ड्युटी र CRB1 हेभी-ड्युटी भेन-प्रकार रोटरी एक्चुएटरहरूले शून्य-ब्याकलस सिंगल/डबल भेन ड्राइभलाई वैकल्पिक कोण समायोजक र चुम्बकीय स्विच भेरियन्ट CDRB, 0.05 बाट छिटो कम-जडता रोटेशन सुविधा सहित अपनाउँछन्। इलेक्ट्रोनिक्स, प्याकेजिङ्ग र भारी विधानसभा स्वचालन लाइनहरूमा रोटरी क्ल्याम्पिङ।
