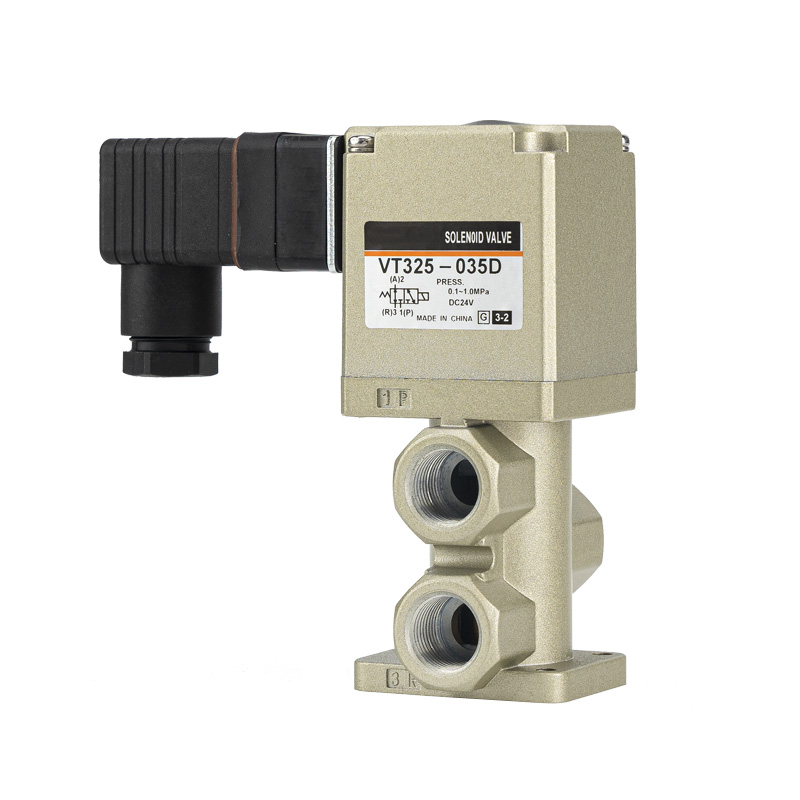

VT325 श्रृंखला 3 पोर्ट सोलेनोइड भल्भ - प्रत्यक्ष अभिनय पपेट प्रकार

ब्रान्ड:रिच टेक्नोलोजी द्वारा SOLH | SOLH मानक

1. उत्पादन स्थिति

     SOLH VT325 श्रृंखला एक प्रत्यक्ष-अभिनय पपेट प्रकार 3-पोर्ट सोलेनोइड भल्भ हो जसमा पूर्ण लोचदार सील हुन्छ। संकुचित हावा र अक्रिय ग्यास सर्किटहरूको लागि डिजाइन गरिएको, यसले एयर सर्किट अन-अफ, दिशात्मक स्विचिंग र निकास नियन्त्रण गर्दछ। शून्य-दबाव स्टार्टअपलाई समर्थन गर्दै र दुबै सकारात्मक दबाब र पूर्ण भ्याकुम अवस्थाहरूसँग उपयुक्त, VT325 ले सामान्य औद्योगिक स्वचालन उपकरणहरूको लागि उच्च-फ्रिक्वेन्सी, स्थिर र भरपर्दो वायवीय स्विचिंग घटकको रूपमा कार्य गर्दछ।

२. मुख्य मुख्य विशेषताहरू

--डायरेक्ट पपेट संरचना र शून्य-दबाव स्टार्टअप

     कुनै न्यूनतम परिचालन दबाव आवश्यक छैन। यो 0-1.0 MPa को पूर्ण सकारात्मक दबाव दायरा मा स्थिर रूपमा सञ्चालन गर्दछ। भ्याकुम संस्करणले -101.2 kPa सम्म काम गर्ने दबाबलाई समर्थन गर्दछ, कम-दबाव, भ्याकुम र उच्च-दबाव काम गर्ने परिदृश्यहरूमा पूर्ण रूपमा अनुकूलनीय।

--6‑in‑1 सार्वभौमिक पाइपिङको लागि बहु-कार्य डिजाइन

     पोर्ट जडान मोडहरू परिवर्तन गरेर, एकल भल्भले NC (सामान्य रूपमा बन्द), NO (सामान्य रूपमा खुला), प्रवाह विभाजन र प्रवाह चयन सहित 6 कार्यात्मक मोडहरू महसुस गर्दछ। यसले उत्कृष्ट बहुमुखी प्रतिभा र लचिलो कन्फिगरेसनको साथ विविध वायवीय तर्क आवश्यकताहरू समेट्छ।

--अल्ट्रा-उच्च प्रवाह क्षमता र छिटो प्रतिक्रिया

     अनुकूलित आन्तरिक प्रवाह मार्गहरूसँग सुसज्जित, भल्भले C=6.1 dm³/(s·bar) को ठूलो प्रवाह गुणांक प्रदान गर्दछ। यसले द्रुत प्रतिक्रिया समय ≤30 ms प्राप्त गर्दछ र 5 Hz को अधिकतम स्विचिङ फ्रिक्वेन्सीलाई समर्थन गर्दछ, उच्च-गति वायवीय स्विचिङ र उच्च-प्रवाह वायु आपूर्ति नियन्त्रणको लागि पूर्ण रूपमा उपयुक्त छ।

- लोचदार सील र स्नेहन-मुक्त सञ्चालन

     उत्कृष्ट वायु टाइटनेस, एन्टी-एजिङ प्रदर्शन र लामो सेवा जीवनको लागि उच्च गुणस्तरको लोचदार सील सामग्रीहरू अपनाउछ। पूर्ण रूपमा स्नेहन-रहित सञ्चालनले सफा ग्याँस सर्किट, वातावरणीय मित्रता र दैनिक मर्मत लागतमा उल्लेखनीय रूपमा कमी सुनिश्चित गर्दछ।

- कम्प्याक्ट संरचना र लचिलो स्थापना

     मिनी र कम्प्याक्ट शरीर स्थापना ठाउँ बचत गर्दछ। यसले दुवै प्रत्यक्ष तार आउटलेट र सकेट तारिङ विधिहरूलाई समर्थन गर्दछ। सुविधाजनक अन-साइट डिबगिङ, निरीक्षण र आपतकालीन म्यानुअल स्विचिङको लागि मानक गैर-लकिङ म्यानुअल ओभरराइड बटनसँग सुसज्जित।

--मनिफोल्ड माउन्टेबल र बलियो अनुकूलता

     घने मेनिफोल्ड असेंबली र स्ट्याकिंग स्थापनालाई समर्थन गर्दछ। मानक औद्योगिक भल्भ टापुहरूसँग आयामी रूपमा उपयुक्त, यसलाई मोड्युलर केन्द्रीकृत वायवीय नियन्त्रण प्रणाली र स्वचालित एकीकृत उपकरणहरूको लागि आदर्श बनाउँदै।

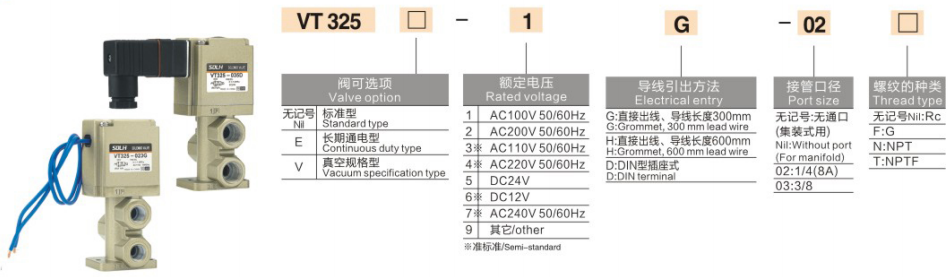

3. पूर्ण प्राविधिक निर्दिष्टीकरणहरू

     - पोर्ट कन्फिगरेसन: 3-पोर्ट, 2-स्थिति एकल solenoid

     --सञ्चालन प्रकार: प्रत्यक्ष अभिनय पपेट प्रकार

     --सील विधि: उच्च प्रदर्शन लोचदार रबर सील

     --लागू हुने तरल पदार्थ: संकुचित हावा, अक्रिय ग्यास

     --अपरेटिङ प्रेशर: ०–१.० एमपीए; भ्याकुम प्रकार: -101.2 kPa ~ 0.1 MPa

     --प्रूफ प्रेसर: १.५ एमपीए

     --परिवेश तापमान दायरा: 5℃ ~ 50℃

     - प्रतिक्रिया समय: ≤30 ms (0.5 MPa मा परीक्षण गरिएको)

     --अधिकतम परिचालन आवृत्ति: 5 हर्ट्ज

     --स्नेहन: स्नेहन-मुक्त डिजाइन

     --म्यानुअल सञ्चालन: मानक गैर-लकिङ प्रकार; उपकरण-लक प्रकार वैकल्पिक

     --पोर्ट साइज: Rc 1/4, Rc 3/8

     --कोइल भोल्टेज: DC24V, AC110V, AC220V र अनुकूलन विकल्पहरू

4. विशिष्ट अनुप्रयोग परिदृश्यहरू

     --स्वचालित उत्पादन लाइनहरू, रोबोटिक हतियारहरू र क्ल्याम्पिङ फिक्स्चरहरूको लागि वायवीय नियन्त्रण

     --धुलो उडाउने, तरल पदार्थ निकाल्ने र भ्याकुम सोस्ने र भ्याकुम ब्रेक प्रणाली

     - प्याकेजिङ, मुद्रण, कपडा र काठ प्रशोधन मेसिनरी

     - स्वचालन उपकरणहरू शून्य-दबाव सुरु, भ्याकुम अनुकूलता र उच्च आवृत्ति स्विचिंग आवश्यक छ

     -केन्द्रीकृत भल्भ टापुहरू र मनिफोल्ड मोड्युलर वायवीय नियन्त्रण सर्किटहरू

एक वाक्य सारांश

     SOLH VT325 प्रत्यक्ष-अभिनय 3-पोर्ट पपेट सोलेनोइड भल्भले शून्य-दबाव स्टार्टअप, पूर्ण भ्याकुम अनुकूलता, 6-इन-1 बहु-कार्य स्विचिंग, अल्ट्रा-उच्च प्रवाह क्षमता र मर्मत-मुक्त कार्यसम्पादन, प्रति-सह-सहयोगी समाधानको रूपमा सेवा गर्ने उच्च-फार्म-मुक्त कार्यहरू समावेश गर्दछ। औद्योगिक स्वचालन प्रणालीहरूमा उच्च-प्रवाह वायवीय स्विचिङ।
