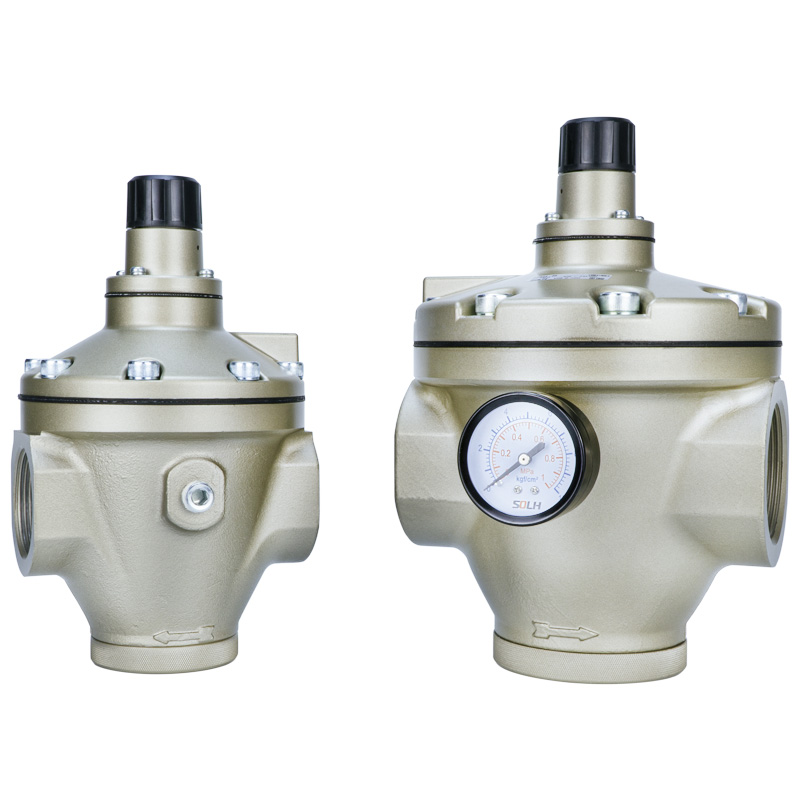

AR श्रृंखला पायलट संचालित दबाव नियामक (SOLH रिचज टेक्नोलोजी द्वारा)

ब्रान्ड:रिच टेक्नोलोजी द्वारा SOLH (睿其格科技)

उत्पादन स्थिति

     SOLH AR पायलट संचालित नियामकहरूले पूर्ण मोडेलहरू AR425/435/625/635/825/835/925/935 कभर गर्दछ। आन्तरिक पाइलट राहत संरचना अपनाउदै, यो शृङ्खलाले मध्यम-उच्च चाप, ठूलो प्रवाह, लामो दूरी र उच्च सटीक मुख्य वायु पाइपलाइनहरूलाई लक्षित गर्दछ। मानक प्रत्यक्ष-अभिनय नियामकहरूको तुलनामा, यसले उच्च नियामक शुद्धता, ठूलो थ्रुपुट र बलियो एन्टि-प्रेसर-फ्लुक्च्युएसन प्रदर्शन प्रदान गर्दछ।

संरचना र कार्य सिद्धान्त

     संरचना: निरन्तर रक्तस्राव पायलट हावाको साथ आन्तरिक पाइलट राहत प्रकार

     1. इनलेट कम्प्रेस्ड हावा मुख्य प्रवाह च्यानल र स्वतन्त्र पायलट नियन्त्रण सर्किट मा विभाजित।

     2. पायलट हावाको दबाबले स्थिर आउटपुट दबावको लागि मुख्य स्पूलको खोल्ने समायोजन गर्न डायाफ्रामलाई धक्का दिन्छ।

     3. अन्तर्निहित राहत प्रकार्यले निरन्तर आउटलेट दबाब कायम राख्न अतिरिक्त माध्यमिक दबाबलाई स्वचालित रूपमा समाप्त गर्दछ।

     4. लगभग 5 L/मिनेटमा निरन्तर रक्तस्राव वायु प्रवाहले अल्ट्रा-फास्ट प्रतिक्रिया र उत्कृष्ट नियामक सटीकता सुनिश्चित गर्दछ।

मुख्य उत्पादन सुविधाहरू

     1. ठूलो प्रवाह र उच्च दबाव मूल्याङ्कन

     अधिकतम कार्य दबाव 1.5 MPa प्रमाण दबाव संग 1.0 MPa पुग्छ। पोर्ट साइजहरू 1/4" माथि 2 सम्म", पूर्ण रूपमा मिल्दो कारखाना मुख्य ट्रंक लाइनहरू र केन्द्रीकृत हावा आपूर्ति प्रणाली।

     2. अल्ट्रा-उच्च विनियमन परिशुद्धता

     हिस्टेरेसिस ≤0.02 MPa र पुनरावृत्ति ≤0.01 MPa। आउटपुट दबाव इनलेट दबाव वा तत्काल प्रवाह वृद्धि को तेज परिवर्तन अन्तर्गत पनि स्थिर रहन्छ।

     3. एउटै शरीर भित्र दोहोरो दबाव दायरा

     3.1 प्रत्यय 25 मोडेल: सामान्य उच्च-दबाव औद्योगिक अनुप्रयोगहरूको लागि 0.05–0.83 MPa

     3.2 प्रत्यय 35 मोडेल: 0.02-0.20 MPa कम-दबाव सटीक नियन्त्रण परिदृश्यहरूको लागि

     4. एकीकृत स्वचालित overpressure राहत

     कुनै अतिरिक्त बाह्य राहत भल्भ आवश्यक छैन। निर्मित राहत संरचनाले दबाव उत्पादनलाई स्थिर बनाउँछ र डाउनस्ट्रीम वायमेटिक घटकहरूमा दबाब प्रभावलाई रोक्छ।

     5. स्थिर, मर्मत-अनुकूल निर्माण

     सञ्चालन तापमान दायरा -5 ℃ देखि +60 ℃ सम्म। डाइ-कास्ट एल्युमिनियम मिश्र धातु बडी स्नेहन-रहित सञ्चालन र मनमानी माउन्टिंग अभिविन्यास समर्थन गर्दछ।

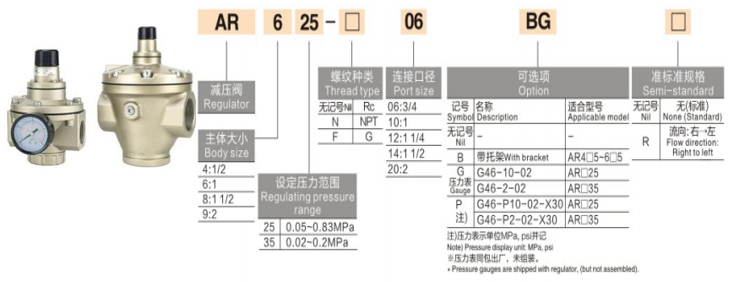

मोडेल र विशिष्टता तालिका

सामान्य प्राविधिक प्यारामिटरहरू

     1. लागू हुने माध्यम: सुख्खा वा लुब्रिकेटेड संकुचित हावा

     2. अधिकतम इनलेट दबाव: 1.0 MPa

     3. लगातार रगत खपत: लगभग। ५ लिटर/मिनेट (ANR)

     4. मानक गेज पोर्ट: 1/4 "थ्रेड

     5. संरचना प्रकार: आन्तरिक पाइलट, निरन्तर रक्तस्राव संग राहत डिजाइन

सामान्य अनुप्रयोगहरू

     1. कारखानाको मुख्य वायु पाइपलाइनहरू र केन्द्रीकृत वायु आपूर्ति स्टेशनहरू

     2. ठूला-बोर सिलिन्डरहरू, एयर मोटरहरू, हावा उडाउने र सुख्खा गर्ने यन्त्रहरूले सुसज्जित ठूला-प्रवाह उपकरणहरू

     3. सटीक वायवीय नियन्त्रण: परीक्षण फिक्स्चर, स्थिति उपकरण, तनाव नियन्त्रण र हाइड्रोलिक प्रेस

     4. गम्भीर दबाव उतार-चढ़ाव र लामो दूरीको हावा प्रसारण भएका पाइपलाइनहरू

     5. उच्च-दबाव वायु ट्याङ्कीबाट मध्यम-दबाव उत्पादन उपकरणहरूमा दुई-चरणको दबाब घटाउने प्रणालीहरू

कोर सारांश

     एआर पायलट श्रृंखलाले आन्तरिक राहत पायलट संरचना, ठूलो प्रवाह क्षमता, उच्च परिशुद्धता, दोहोरो चयन गर्न मिल्ने दबाव दायरा र स्थिर स्वत: ब्लीड प्रकार्यलाई एकीकृत गर्दछ। यसले मुख्य वायु ट्रंक, उच्च-प्रवाह उपकरण र उच्च-परिशुद्धता उच्च-दबाव वायवीय सर्किटहरूको लागि इष्टतम दबाव विनियमन समाधानको रूपमा कार्य गर्दछ।

चयन तुलना: प्रत्यक्ष AR / पायलट AR / VEX1

     1. प्रत्यक्ष-अभिनय AR (AR20~60): सानो प्रवाह, किफायती लागत, साना शाखा सर्किटहरूको लागि मानक विनियमन शुद्धता

     2. पायलट AR (AR425~935): मध्यम देखि ठूलो प्रवाह, उच्च परिशुद्धता, कारखाना मुख्य एयर पाइपलाइन को लागी समर्पित

     3. VEX1 श्रृंखला: अल्ट्रा-ठूलो थ्रुपुट, 3-पोर्ट निकास डिजाइन, बहु-चरण दबाव समायोजन र अल्ट्रा-फास्ट राहत प्रदर्शन
