SOLH RS2H हेभी-ड्युटी स्टपर सिलिन्डर 50-500kg भारी प्यालेट कन्वेयर स्थितिको लागि RS1H को अपग्रेड गरिएको प्रतिस्थापन हो। यसले 30% परिष्कृत स्टपिङ फोर्स, बिल्ट-इन समायोज्य हाइड्रोलिक बफर र दोहोरो राल/कार्बन स्टिल रोलरहरू हिंसक प्रभावलाई कुशलतापूर्वक अवशोषित गर्न गर्व गर्दछ। कम्प्याक्ट लाइटवेट डिजाइनले फिक्स्चर परिमार्जन बिना RS1H सँग पूर्ण रूपमा आदानप्रदान गर्न मिल्दा स्थापना ठाउँ छोटो बनाउँछ। वैकल्पिक एन्टि-रिबाउन्ड लकआउट र म्यानुअल रिलीज संग सुसज्जित, यो अटोमोटिभ रसद, वेल्डिंग टूलिङ्ग र स्वचालित गोदाम भारी-लोड अवरुद्ध अनुरूप छ। हाम्रो कारखानाले पर्याप्त इन-स्टक आपूर्तिको साथ ठूलो उत्पादनलाई समर्थन गर्दछ, तेल-रहित संरचना उच्च-फ्रिक्वेन्सी कठोर कार्यशाला वातावरणको लागि लामो-चक्र स्थिर सञ्चालनको ग्यारेन्टी गर्दछ।

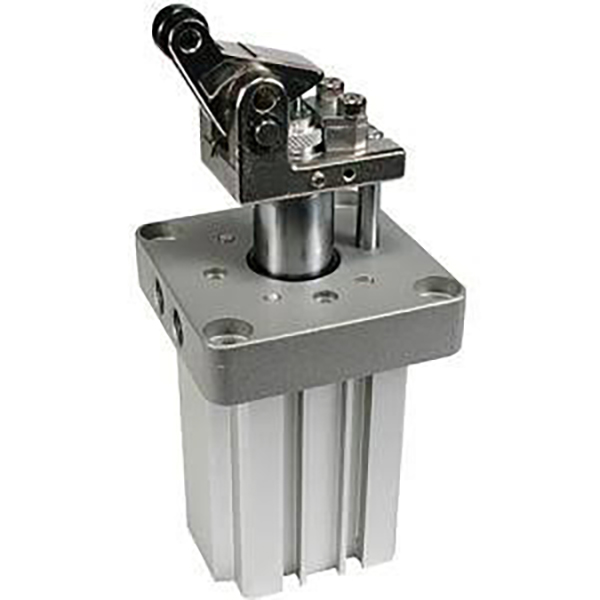

SOLH RS2H शृङ्खला नयाँ पुस्ताको हेभी-ड्युटी लिभर-टाइप स्टपर सिलिन्डर हो, व्यावसायिक रूपमा हेभी-लोड कन्वेयर लाइन पोजिसनिङ र सीमितताका लागि डिजाइन गरिएको हो। ठूलो बोर साइज φ50/63/80mm मा उपलब्ध छ, यसले अल्ट्रा-हाई स्टपिङ फोर्स, समायोज्य हाइड्रोलिक बफर, हल्का तौल कम्प्याक्ट संरचना र उच्च प्रभाव प्रतिरोध सुविधा दिन्छ। 50-500kg भारी प्यालेटहरू र टूलिङ प्लेटहरूको लागि विशेष रूपमा लागू, यसले भारी शुल्क स्वचालित कन्वेयर लाइनहरूको लागि कोर रोक्ने घटकको रूपमा कार्य गर्दछ, व्यापक रूपमा workpiece रोक्न, स्थानान्तरण स्थिति र स्टेशन सीमित परिदृश्यहरूमा प्रयोग गरिन्छ।
1.1 अपग्रेड गरिएको भारी शुल्क प्रदर्शन
परम्परागत RS1H श्रृंखलाको लागि अपग्रेड गरिएको प्रतिस्थापनको रूपमा, RS2H ले रोक्ने बलमा 30% भन्दा बढी वृद्धि हासिल गर्दछ। संयुक्त लीभर फोर्स एम्प्लीफिकेशन र हाइड्रोलिक बफर संरचना अपनाएर, यसले उच्च-फ्रिक्वेन्सी प्रभाव भारलाई पूर्ण रूपमा प्रतिरोध गर्दछ र 50kg देखि 500kg सम्मका भारी वर्कपीसहरूलाई स्थिर रूपमा सीमित गर्दछ, अपर्याप्त बलको समस्याहरू समाधान गर्दछ र हेवी-लोड चक्रीय सञ्चालन अन्तर्गत पुराना मोडेलहरूको सजिलो विफलता।
१.२ कम्प्याक्ट र लाइटवेट अप्टिमाइजेसन
RS1H शृङ्खलासँग तुलना गर्दा, φ63-30 स्ट्रोक मोडेलले समग्र तौललाई 22% ले घटाउँछ र कुल लम्बाइ 9mm ले छोटो पार्छ। अनुकूलित एकीकृत संरचनाले समग्र संरचनात्मक कठोरता सुधार गर्दा, सानो आकार, हल्का तौल र उच्च स्थिरता महसुस गर्दा स्थापना स्थान बचत गर्दछ।
1.3 कोर समायोज्य हाइड्रोलिक बफर
बिल्ट-इन समायोज्य हाइड्रोलिक बफर मानक रूपमा। प्रयोगकर्ताहरूले स्वतन्त्र रूपमा घुमाउने समायोजन डिस्क मार्फत भिज्ने प्रतिरोध समायोजन गर्न सक्छन् विभिन्न तौलहरूको workpieces र कन्भेइङ गतिहरूमा अनुकूलन गर्न। बफरले M4 सेट स्क्रूलाई ढिलो गरेर, साइटमा मर्मत सम्भार दक्षतामा धेरै सुधार गर्दै र डाउनटाइम घटाएर उपकरण-रहित द्रुत प्रतिस्थापनलाई समर्थन गर्दछ।
1.4 उच्च-कठोरता लीभर र दोहोरो रोलर डिजाइन
उच्च-शक्ति लीभर एक परिष्कृत आन्तरिक बफर संरचना संग सुसज्जित छ। दुई रोलर सामग्री विकल्पहरू उपलब्ध छन्: राल (L) र कार्बन स्टील (M), पहिरन प्रतिरोध र विरोधी क्र्याकिंग प्रदर्शन विशेषता। विस्तारित रोलर व्यासले चिकनी रोलिङ सञ्चालन र बलियो एन्टी-डिफ्लेक्शन क्षमता सुनिश्चित गर्दछ, प्रभावकारी रूपमा भारी-लोड रोक्नको समयमा जामिङ र विलक्षण लोड क्षतिबाट बच्न।
1.5 पूर्ण रूपमा विनिमेय र विविध कन्फिगरेसनहरू
स्थापना आयामहरू परम्परागत RS1H श्रृंखलासँग पूर्ण रूपमा आदानप्रदानयोग्य छन्, प्रत्यक्ष प्रतिस्थापन र फिक्स्चर फ्रेमहरू परिमार्जन नगरी अपग्रेडलाई समर्थन गर्दछ। वैकल्पिक विस्तारित प्रकार्यहरूमा एन्टी-रिबाउन्ड लकिङ मेकानिज्म, म्यानुअल रिलीज अनलक र लीभर पत्ता लगाउने स्विच समावेश छ, जटिल भारी-लोड कार्य अवस्थाहरूको नियन्त्रण आवश्यकताहरू पूरा गर्दछ।
1.6 तेल-मुक्त र लामो सेवा जीवन संरचना
वैकल्पिक डबल-अभिनय, वसन्त-लोड डबल-अभिनय र एकल-अभिनय मोडहरूले विभिन्न परिचालन मागहरू समावेश गर्दछ। हार्ड क्रोम प्लेटेड पिस्टन रड र कडा एनोडाइज्ड सिलिन्डर बडीले उत्कृष्ट पहिरन प्रतिरोध र प्रभाव प्रतिरोध प्रदान गर्दछ। तेल-रहित सञ्चालन डिजाइन सफा वातावरण र कम मर्मत लागत र लामो सेवा जीवनको साथ वेल्डिङ स्प्ल्याश-प्रूफ कार्य अवस्थाहरूमा अनुकूल हुन्छ।

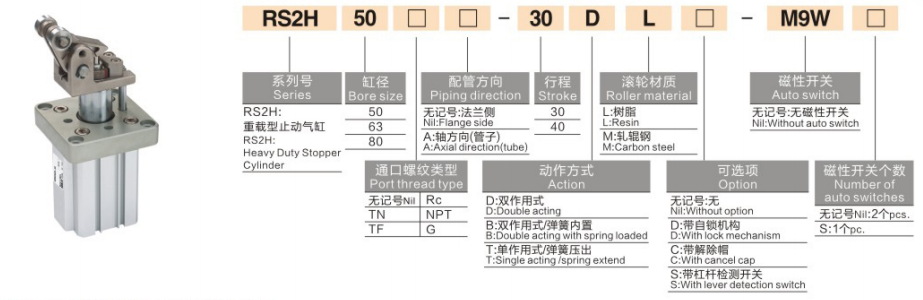

2. पूर्ण मोडेल नामकरण नियम र अर्डर उदाहरणहरू
1. विशिष्ट मोडेल उदाहरणहरू: RS2H63-30LM9BW, RS2H80-40TL-DSR
कोड खण्ड
परिभाषा
RS2H
शृङ्खला कोड: नयाँ पुस्ताको भारी शुल्क लिभर स्टपर सिलिन्डर
५० / ६३ / ८०
बोर साइज: φ50 / φ63 / φ80mm
३०/४०
मानक स्ट्रोक: 30mm (φ50/φ63); 40mm (φ80)
एल / एम
रोलर सामग्री: एल = राल रोलर; M = कार्बन स्टील रोलर
D / B / T
सञ्चालन मोड: D = डबल-अभिनय; B = वसन्त-लोड डबल-अभिनय; T = वसन्त विस्तार एकल अभिनय
M9BW
वैकल्पिक चुम्बकीय स्विच (4-साइड माउन्ट गर्न योग्य)
-XC102
वैकल्पिक सहायक: लक गर्ने संयन्त्र / म्यानुअल अनलक / लीभर पत्ता लगाउने स्विच
•स्थापना विधि: मानक flange माउन्टिङ, 4-साइड चुम्बकीय स्विच माउन्ट उपलब्ध छ
3.2 मानक बोर र स्ट्रोक संयोजन
बोर साइज (मिमी)
मानक स्ट्रोक (मिमी)
φ50
30
φ63
30
φ८०
40
३.३ सैद्धान्तिक रोक्ने बल (एकाइ: kN @0.5MPa, लीभर आउटपुट)
बोर साइज (मिमी)
φ50
φ63
φ८०
डबल एक्टिंग स्टपिङ फोर्स (kN)
12.5
20.1
32.2
3.4 उत्पादन वजन तुलना (एकाइ: kg @ मानक स्ट्रोक)
बोर साइज (मिमी)
φ50
φ63
φ८०
RS2H वजन (किग्रा)
1.70
2.78
4.96
RS1H पुरानो मोडेल वजन (किग्रा)
2.03
3.56
6.33
4. कोर कन्फिगरेसन र चयन दिशानिर्देशहरू
4.1 रोलर सामग्री चयन
•राल रोलर (L): कम शोर र प्यालेट सतहहरूमा एन्टि-स्क्र्याच। हल्का/मध्यम भार (50-200kg) र उच्च-गति सञ्चालन (≤0.5m/s) परिदृश्यहरूको लागि आदर्श, स्थिर रोक्न सुनिश्चित गर्दा workpieces सुरक्षा।
•कार्बन स्टिल रोलर (M): अल्ट्रा-उच्च पहिरन प्रतिरोध र बलियो प्रभाव प्रतिरोध। भारी भार (200-500kg), उच्च आवृत्ति साइकल (≥1000 पटक / दिन) र लामो सेवा जीवनको साथ कठोर औद्योगिक कार्य अवस्थाहरूको लागि उपयुक्त।
4.2 सञ्चालन मोड चयन
•दोहोरो अभिनय (D): द्विदिश नियन्त्रण योग्य क्ल्याम्पिङ र अधिकतम रोक्न बल संग जारी। भारी-लोड र उच्च-फ्रिक्वेन्सी स्टार्ट-स्टप काम गर्ने अवस्थाहरूको लागि अनुकूलित।
•स्प्रिङ-लोडेड डबल-अभिनय (B): शक्ति विफलतामा स्वचालित रिलीज, उपकरण र कर्मचारी सुरक्षा प्राथमिकता। खतरनाक स्टेशनहरू र पावर-अफ सुरक्षा परिदृश्यहरूको लागि उत्तम।
•एकल-अभिनय (T): वसन्त विस्तार, एयर कम्प्रेसन रिट्र्याक्ट मोड। ऊर्जा-बचत र लागत-प्रभावी, हल्का लोड र कम-फ्रिक्वेन्सी रोक्न परिदृश्यहरूको लागि लागू।
4.3 वैकल्पिक भारी शुल्क कार्यात्मक सामान
•लक गर्ने संयन्त्र (-XC102): वर्कपीस रिबाउन्ड र विस्थापन रोक्न रोकेपछि स्वचालित लक, उच्च-गति लाइट-लोड र एन्टी-सिफ्टिङ स्टेशनहरूको लागि उपयुक्त।
•म्यानुअल अनलक प्रकार्य: पावर विफलता वा उपकरण विफलताको समयमा म्यानुअल रूपमा लीभर छोड्नुहोस्, सुरक्षित र सुविधाजनक साइट मर्मत सुनिश्चित गर्दै।
•लीभर पत्ता लगाउने स्विच: लीभर विस्तार र रिसेट स्थिति पत्ता लगाउँदछ, PLC लिङ्केज नियन्त्रण र बुद्धिमान उत्पादन लाइनहरूको लागि स्वचालित इन्टरलक अपरेशन समर्थन गर्दछ।
5. विशिष्ट अनुप्रयोग परिदृश्यहरू
•भारी शुल्क प्यालेट कन्वेयर लाइनहरू: अटोमोटिभ, गृह उपकरण र रसद उद्योगहरूमा 200-500kg भारी टुलिङ प्लेटहरू रोक्न, स्थानान्तरण स्थिति र एन्टि-सिफ्टिङको लागि विशेष, स्थिर भारी-भार सीमित प्रदर्शन प्रदान गर्दै।
•वेल्डिङ र मेसिन उपकरण भारी स्टेशनहरू: वेल्डिङ फिक्स्चरको भारी-लोड क्ल्याम्पिङ, मेशिन टुल लोडिङ/अनलोडिङ सीमित र भारी मोल्ड स्थितिमा लागू हुन्छ। बफर संरचनाले बलियो प्रभावको प्रतिरोध गर्दछ र वेल्डिङ स्लाग क्षरणलाई रोक्छ।
•स्वचालित भण्डारण र स्थानान्तरण प्रणाली: स्टेरियोस्कोपिक वेयरहाउस प्यालेट स्टपिङ, AGV डकिङ पोजिसनिङ र हेभी-ड्युटी फ्लिपिङ मेकानिज्म सीमित गर्ने, स्थिर गति र भरपर्दो संकेत प्रतिक्रियाको सुविधाका लागि प्रयोग गरिन्छ।
•उच्च-स्पीड हेवी-ड्युटी कन्वेयर लाइनहरू: रोलर र बेल्ट कन्वेयर लाइनहरूमा उच्च-गति (≤0.8m/s) भारी workpieces रोक्नको लागि उपयुक्त। समायोज्य हाइड्रोलिक बफरले सहज र शून्य प्रभाव रोक्ने प्रक्रिया सुनिश्चित गर्दछ।
6. 3-चरण द्रुत चयन गाइड
१. बोर साइज चयन: वर्कपीसको तौल र ढुवानी गति अनुसार बोर चयन गर्नुहोस्। सुरक्षा मानक पालना गर्नुहोस्: सैद्धान्तिक रोक्ने बल ≥ वास्तविक लोड × 2. 200kg भन्दा कम लोडको लागि φ50, 200-350kg लोडको लागि φ63, 350kg भन्दा माथि लोडको लागि φ80।
२. रोलर सामग्री चयन: लाइट-लोड र उच्च-गति परिदृश्यहरूको लागि राल रोलर (L) छनौट गर्नुहोस्; भारी लोड र उच्च आवृत्ति साइकल चलाउने परिदृश्यहरूको लागि कार्बन स्टील रोलर (M) छनोट गर्नुहोस्।
३. कार्यात्मक कन्फिगरेसन चयन: भारी-भार र उच्च-फ्रिक्वेन्सी काम गर्ने अवस्थाहरूको लागि डबल-अभिनय (D) + कार्बन स्टील रोलर चयन गर्नुहोस्; एन्टी-रिबाउन्ड आवश्यकताहरूको लागि लक गर्ने संयन्त्र (-XC102) थप्नुहोस्; सुरक्षा-प्राथमिकता स्टेशनहरूको लागि वसन्त-लोड गरिएको प्रकार (B) अपनाउनुहोस्।
एक वाक्य सारांश
SOLH RS2H श्रृंखला अपग्रेड गरिएको हेभी-ड्युटी स्टपर सिलिन्डरले 30% उच्च स्टपिङ फोर्स, हल्का तौल कम्प्याक्ट संरचना, समायोज्य हाइड्रोलिक बफर र डुअल रोलर विकल्पहरू, 50-500kg हेभी-लोड स्वचालित लाइनहरूको लागि उच्च स्थिरता, एन्टि-इम्प्याक्ट र मर्मत-अनुकूल व्यावसायिक स्टपिङ समाधानहरू प्रदान गर्दछ।
