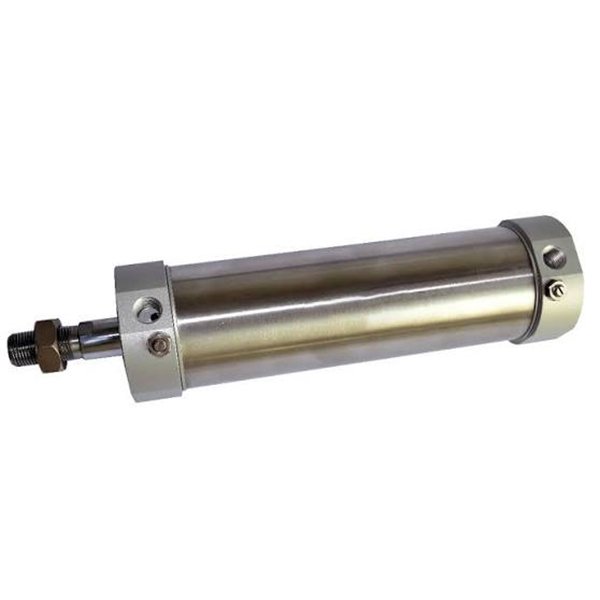

MG श्रृंखला स्टेनलेस स्टील मिनी सिलिन्डर | JIS मानक जंग-प्रतिरोधी वायवीय सिलिन्डर

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

1. उत्पादन अवलोकन र कोर संरचनात्मक सुविधाहरू

     SOLH MG श्रृंखला JIS औद्योगिक मापदण्ड अनुसार निर्मित एक टिकाऊ पूर्ण स्टेनलेस स्टील मिनी वायवीय सिलिन्डर हो। यसले φ20 देखि φ63mm सम्मको बोर दायरा समेट्छ, किफायती MA शृङ्खला र उच्च-अन्त CM2 शृङ्खलाहरू बीचमा राखिएको छ। उत्कृष्ट जंग प्रतिरोध, कम्पन प्रतिरोध र अल्ट्रा-लामो सेवा जीवनको विशेषता, यसले उत्कृष्ट लागत प्रदर्शन प्रदान गर्दछ। SMC CM2/CM3 शृङ्खलासँग पूर्ण रूपमा आदानप्रदानयोग्य, यो खाद्य, औषधि, प्याकेजिङ्ग, इलेक्ट्रोनिक्स, आर्द्र र कमजोर एसिड-बेस काम गर्ने वातावरण सहित मध्यम र उच्च-मानक स्वचालन परिदृश्यहरूमा व्यापक रूपमा लागू हुन्छ।

  १.१ JIS मानक र उच्च आदानप्रदान योग्यता

     एकीकृत माउन्टिंग आयामहरू र इन्टरफेस मानकहरूको साथ JIS मानक विशिष्टताहरू अनुसार कडा रूपमा निर्मित। यसले SMC CM2 र CM3 शृङ्खलाका सिलिन्डरहरू, शून्य परिमार्जन प्रतिस्थापन, ब्याच उपकरण स्तरवृद्धि र मानकीकृत स्वचालित लाइन मिलानलाई समर्थन गर्दै सही आयामी र संरचनात्मक आदानप्रदान क्षमता प्राप्त गर्दछ।

  १.२ पूर्ण स्टेनलेस स्टील एन्टी-कोरोसन संरचना

     प्रिमियम SUS304 स्टेनलेस स्टील सिलिन्डर ट्यूब र पिस्टन रड, उच्च-शक्ति एल्युमिनियम मिश्र धातु अन्त कभर संग मेल खान्छ। एकीकृत सामग्री संरचनाले उत्कृष्ट रस्ट-प्रूफ, एन्टी-जंग र दबाब-प्रतिरोधी प्रदर्शन प्रदान गर्दछ, उच्च आर्द्रता, धुलो, कमजोर अम्ल र कमजोर क्षार जस्ता कठोर कार्य अवस्थाहरूमा स्थिर रूपमा अनुकूलन गर्दै, वातावरणीय अनुकूलनतामा सामान्य किफायती सिलिन्डरहरू भन्दा धेरै।

  १.३ रिभेट रोलिङ इन्क्याप्सुलेशन फर्म संरचना

     अन्त कभर र सिलिन्डर ट्यूब क्रिमिंग एकीकरणको लागि पेशेवर रिभेट रोलिंग इनक्याप्सुलेशन टेक्नोलोजी अपनाउँदै। समग्र संरचना बलियो कम्पन प्रतिरोध र प्रभाव प्रतिरोधको साथ कडा र दृढ छ, लामो-अवधि उच्च-फ्रिक्वेन्सी सञ्चालनको समयमा ढीलो जडानबाट बच्न। सुव्यवस्थित गोलाकार सीधा आकारले सरल संरचना र सुविधाजनक दैनिक मर्मत, परिचालन र मर्मत लागत घटाउँछ।

  1.4 विविध गति र कार्यात्मक व्युत्पन्न

     • एमजी डबल एक्टिंग: दोहोरो-अन्त हावा सेवन पारस्परिक गति, परम्परागत रैखिक स्वचालनको लागि सबैभन्दा विश्वव्यापी मानक प्रकार।

     • MSG एकल अभिनय (पुश आउट): वसन्त पुश-आउट संरचना, सुरक्षा रिसेट संयन्त्रको लागि पावर विफलता पछि स्वचालित विस्तार।

     • MTG एकल अभिनय (पुल ब्याक): वसन्त फिर्ता संरचना, सुरक्षा स्थिति परिदृश्यहरूको लागि पावर विफलता पछि स्वचालित फिर्ता।

     • MGD डबल रड: दोहोरो-अन्त आउटपुट पिस्टन रड, सिंक्रोनस आन्दोलनलाई महसुस गर्दै र सटीक सिंक्रोनस प्रसारणको लागि दोब्बर प्रभावकारी स्ट्रोक।

     • MGC समायोज्य कुशन: दोहोरो-अन्त समायोज्य एयर बफरसँग डबल अभिनय, प्रभावकारी रूपमा उच्च-गति चक्रीय सञ्चालनको लागि आवाज र प्रभाव कम गर्दै।

     • MGCD डबल रड कुशन: समायोज्य एयर बफर संग सुसज्जित डबल रड संरचना, सिंक्रोनस सञ्चालन र उच्च गति स्थिर प्रदर्शन संयोजन।

  1.5 भरपर्दो बफर र कम-घर्षण सील प्रणाली

     आधारभूत बफरिङ र आवाज घटाउनको लागि उच्च गुणस्तरको रबर विरोधी टक्कर प्याड संग सुसज्जित मानक; MGC/MGCD अपग्रेड गरिएका मोडेलहरूले दोहोरो-अन्त म्यानुअल रूपमा समायोज्य एयर कुसनलाई समर्थन गर्दछ, उच्च-गति र भारी-भार काम गर्ने अवस्थाहरूमा पूर्ण रूपमा अनुकूलन गर्दै। बिल्ट-इन तेल भण्डारण ग्रूभको साथ विशेष आकारको द्विदिशात्मक कम्पोजिट सिल अपनाउदै, सिलिन्डरले अल्ट्रा-कम सुरु हुने दबाब, स्थिर तेल-रहित सञ्चालन र 8 मिलियन भन्दा बढी चक्रहरूको सेवा जीवन सुविधा दिन्छ।

  1.6 पूर्ण श्रृंखला बिल्ट-इन चुम्बकीय प्रेरण

     सम्पूर्ण MG शृङ्खला भित्र निर्मित चुम्बकीय रिंग (एस कोड मानक, नहटाउन सकिने) सँग आउँछ, Airtac CS1-G र SMC M9B श्रृंखला चुम्बकीय स्विचहरूसँग उपयुक्त छ। यसले वास्तविक-समयमा सटीक पिस्टन स्थिति पत्ता लगाउने र विद्युतीय संकेत लिङ्केजलाई समर्थन गर्दछ, स्वचालित चक्र स्थिति र बुद्धिमानी उपकरण अनुगमनलाई महसुस गर्दछ।

2. पूर्ण मोडेल नामकरण नियम र अर्डर उदाहरणहरू

 1. विशिष्ट मोडेल संरचना: MG25-100S-CM-FA

 2. मानक अर्डर उदाहरणहरू

     • मानक डबल अभिनय चुम्बकीय मोडेल: MG32-75S-CM (32mm बोर, 75mm स्ट्रोक, गोल पुच्छर, निर्मित चुम्बकीय रिंग)

     • समायोज्य कुशन डबल एक्टिंग मोडेल: MGC40-100S-CA (40mm बोर, 100mm स्ट्रोक, स्विङ टेल, समायोज्य एयर कुसन)

     • एकल अभिनय वसन्त रिटर्न मोडेल: MTG20-50S-U (20mm बोर, 50mm स्ट्रोक, फ्ल्याट टेल, सिंगल एक्टिंग रिसेट)

3. कोर प्राविधिक प्यारामिटरहरू (मानक प्रकार)

4. 0.5MPa सैद्धान्तिक जोर र तनाव सन्दर्भ चार्ट (एकल रड)

  4.1 डबल एक्टिंग (MG) प्रदर्शन डाटा

  4.2 एकल अभिनय (MTG स्प्रिंग रिटर्न) प्रदर्शन डेटा

5. माउन्टिंग फारमहरू र व्युत्पन्न मोडेलहरू

  5.1 विविध विश्वव्यापी माउन्टिंग विधिहरू

     • सीएम राउन्ड टेल: मानक सीधा माउन्टिङ, परम्परागत निश्चित रैखिक सञ्चालनको लागि सबैभन्दा विश्वव्यापी प्रकार

     • CA स्विङ टेल: घुम्न मिल्ने पुच्छरको संरचना, विशेष रूपमा दोलन र फ्लिप गर्ने मेकानिकल मेकानिज्महरूको लागि अनुकूलित

     • U फ्ल्याट टेल: फ्ल्याट टेल कम्प्याक्ट डिजाइन, अल्ट्रा-पातलो र साँघुरो स्थापना ठाउँको लागि उपयुक्त

     • एफए/एफबी फ्रन्ट/रियर फ्ल्यान्ज: अगाडि र पछाडि फ्लैट फ्ल्यान्ज फिक्सिङ, भारी-लोड स्थितिको लागि स्थिर ठाडो स्थापना

     • LB फुट कोष्ठक: अक्षीय खुट्टा आधार फिक्सिङ, सुविधाजनक पार्श्व स्थापना र उपकरण लेआउट

     • SDB डबल कान कोष्ठक: डबल काज संरचना, विशेष लिङ्केज परिदृश्यहरूको लागि लचिलो स्विङ सञ्चालन

  5.2 कोर व्युत्पन्न श्रृंखला

     • एमजी मानक डबल अभिनय: सामान्य मध्यम-मानक स्वचालनको लागि विश्वव्यापी चुम्बकीय-सुसज्जित मोडेल

     • MSG/MTG एकल अभिनय: सुरक्षा रिसेट र सुरक्षात्मक स्थितिको लागि वसन्त पुश-आउट / वसन्त फिर्ता प्रकारहरू

     • MGD डबल रड: दोहोरो-अन्त सिंक्रोनस आउटपुट संरचना, दोब्बर स्ट्रोक र सञ्चालन स्थिरता सुधार

     • MGC समायोज्य कुशन: अपग्रेड गरिएको एयर बफर संरचना, उच्च-गति बारम्बार चक्रीय सञ्चालनको लागि रुचाइएको

     • MGCD डबल रड कुशन: उच्च परिशुद्धता उच्च गति उपकरणहरूको लागि डबल रड सिंक्रोनाइजेसन र समायोज्य बफरिङ एकीकृत गर्दै

6. MG बनाम MA बनाम CM2 चयन तुलना

7. 3-चरण द्रुत चयन गाइड

     १. बोर चयन: वास्तविक लोड वजनको आधारमा उपयुक्त बोर साइज चयन गर्नुहोस्, 50% भन्दा बढी सुरक्षा मार्जिन रिजर्भ गर्नुहोस्। मध्यम-उच्च लोड र जंग-प्रतिरोधी काम गर्ने अवस्थाहरूको लागि MG श्रृंखलालाई प्राथमिकता दिनुहोस्।

     २. स्ट्रोक चयन: वास्तविक कार्य स्ट्रोक प्लस 10 ~ 20mm सुरक्षा मार्जिन; मानक स्ट्रोक सीमाहरू पालना गर्नुहोस्: डबल अभिनय ≤500mm, एकल अभिनय ≤150mm।

     ३. कार्यात्मक कन्फिगरेसन: मानक दोहोरो अभिनयको लागि MG, एकल अभिनय वसन्त फिर्ताको लागि MTG, उच्च गति समायोज्य कुशन मागहरूको लागि MGC छनौट गर्नुहोस्। पूर्ण शृङ्खला चुम्बकीय घण्टीहरूसँग पूर्व-सुसज्जित छ, स्थिति पत्ता लगाउनको लागि CS1-G र M9B चुम्बकीय स्विचहरूसँग उपयुक्त छ।

एक वाक्य सारांश

     SOLH MG JIS मानक स्टेनलेस स्टील मिनी सिलिन्डरले उच्च जंग प्रतिरोध, लामो सेवा जीवन र लागत प्रदर्शनलाई सन्तुलनमा राख्छ, विविध गति र माउन्टिंग विकल्पहरूको साथ, खाना, औषधि, प्याकेजिङ्ग र आर्द्र वातावरण स्वचालन उपकरणहरूको लागि इष्टतम मध्य-दायरा वायवीय समाधानको रूपमा सेवा गर्दै।
