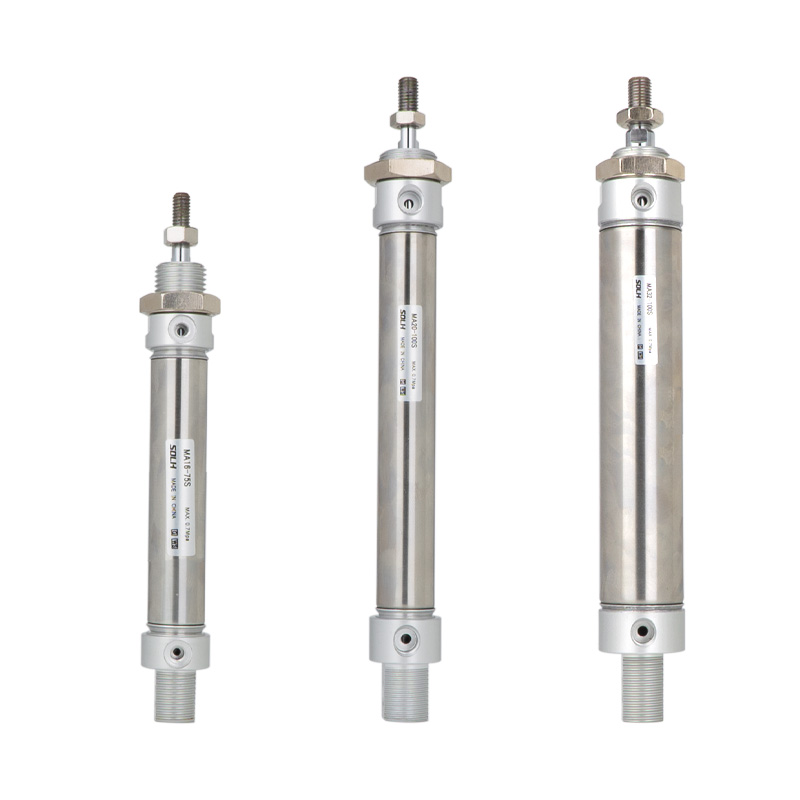

एमए श्रृंखला स्टेनलेस स्टील मिनी सिलिन्डर (आर्थिक सामान्य प्रकार)

SOLH MA किफायती स्टेनलेस स्टील मिनी वायवीय सिलिन्डरले बोर साइज φ16/20/25/32/40/50/63 मिमी कभर गर्दछ र उत्कृष्ट लागत प्रदर्शनको साथ SMC CM2/CM3 श्रृंखलासँग आदानप्रदानयोग्य छ। यसले 304 स्टेनलेस स्टिल ब्यारेल र पिस्टन रड प्लस एल्युमिनियम मिश्र धातुको अन्त क्यापहरू अपनाउँछ, आर्द्र, हल्का संक्षारक वातावरणको लागि उपयुक्त रस्ट प्रतिरोध प्रदान गर्दछ साथै खाना, इलेक्ट्रोनिक्स र प्याकेजिङ्ग उद्योगहरूको लागि सफा उत्पादन लाइनहरू। पूर्ण भेरियन्टहरूमा एमए स्ट्यान्डर्ड डबल एक्टिंग मोडेल, MTA सिंगल एक्टिंग स्प्रिङ रिटर्न, MSA सिंगल एक्टिंग स्प्रिङ एक्सटेन्ड, MAD डबल रड सिन्क्रोनस सिलिन्डर र MAJ स्ट्रोक एडजस्टेबल प्रकार समावेश छन्। समायोज्य एयर कुशनको साथ MAC संस्करण उच्च-गति सञ्चालनको लागि वैकल्पिक छ। सबै मोडेलहरू CS1-G र M9B चुम्बकीय स्विचहरूसँग मिल्दो, स्थिति प्रतिक्रियाको लागि निर्मित चुम्बकीय रिंगसँग सुसज्जित छन्। मानक रबर कुशन आपूर्ति गरिएको छ, र वैकल्पिक समायोज्य एयर कुशनले प्रभाव र आवाजलाई प्रभावकारी रूपमा कम गर्दछ। रोल-क्रिम्प्ड एन्ड क्याप संरचनाले स्थिर कार्यसम्पादन सुनिश्चित गर्दछ र 5 मिलियन चक्र भन्दा बढी सेवा जीवनको साथ तेल-रहित सञ्चालन सक्षम गर्दछ। विभिन्न उपकरण लेआउटहरू फिट गर्न बेलनाकार पुच्छर, क्लीभिस टेल, फ्ल्यान्ज, खुट्टा कोष्ठक र डबल क्लीभिस सहित बहु माउन्टिंग सामानहरू उपलब्ध छन्। हल्का र मध्यम-लोड स्वचालन परियोजनाहरूको लागि बजेट अवरोधहरूका लागि आदर्श। चयन गर्दा न्यूनतम ५०% थ्रस्ट सुरक्षा मार्जिन सिफारिस गरिन्छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

एमए श्रृंखला स्टेनलेस स्टील मिनी सिलिन्डर (आर्थिक सामान्य प्रकार)

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन

SOLH MA श्रृंखला किफायती स्टेनलेस स्टील मिनी सिलिन्डर, बोर साइज φ16/20/25/32/40/50/63mm। SMC CM2 / CM3 श्रृंखला संग विनिमेय। उच्च लागत प्रदर्शन, परिपक्व संरचना, विश्वव्यापी माउन्टिंग आयाम र जंग प्रतिरोध। हल्का उद्योग, इलेक्ट्रोनिक्स, प्याकेजिङ्ग, खाना र हल्का र मध्यम लोड, बजेट-संवेदनशील, सफा वा आर्द्र कार्य अवस्थाको लागि साना स्वचालन उपकरणहरूमा व्यापक रूपमा लागू हुन्छ।

कोर संरचना र डिजाइन सुविधाहरू

1. मानक: इन्टरप्राइज आन्तरिक मानक, SMC CM2/CM3 सँग अत्यधिक विनिमेय।

2. सामाग्री: 304 स्टेनलेस स्टील ब्यारेल र पिस्टन रड, एल्युमिनियम मिश्र धातु अन्त क्याप्स, आर्द्र, कमजोर एसिड, कमजोर क्षार र स्वच्छ वातावरण को लागी रस्ट-प्रूफ।

3. संरचना: रोल-क्रिम्प्ड अन्त टोपी र ब्यारेल जडान, स्थिर संरचना र प्रतिस्पर्धी लागत, सजिलो मर्मतका लागि सीधा बेलनाकार आकार।

4. सञ्चालन संस्करण

--एमए डबल एक्टिंग: दुबै छेउमा हावा आपूर्ति, सबैभन्दा सामान्य मानक मोडेल

-- MSA एकल अभिनय वसन्त विस्तार: हावा काट्दा स्वचालित रूपमा विस्तार गर्नुहोस्

-- MTA सिंगल एक्टिंग स्प्रिङ रिटर्न: हावा काट्दा स्वतः फिर्ता लिनुहोस्

-- MAD डबल रड: रड दुबै छेउमा विस्तारित, सिंक्रोनस गति, दोब्बर प्रभावकारी स्ट्रोक

-- MAJ समायोज्य स्ट्रोक: सटीक स्थितिको लागि राम्रो स्ट्रोक समायोजनको साथ डबल अभिनय

5. कुशन: मानक रबर विरोधी टक्कर प्याड; उच्च गति गति अन्तर्गत प्रभाव र आवाज कम गर्न MAC वैकल्पिक समायोज्य एयर कुशन।

6. सील: तेल भण्डारण नाली, कम स्टार्टअप दबाव, तेल मुक्त सञ्चालन, सेवा जीवन ≥5 मिलियन चक्र संग विशेष द्विदिश सील।

7. स्थिति पत्ता लगाउने: सबै मोडेलहरू निर्मित चुम्बकीय रिंग (सफिक्स S), AirTAC CS1-G वा SMC M9B चुम्बकीय स्विचहरूसँग पिस्टन स्थिति प्रतिक्रियाको लागि उपयुक्त।

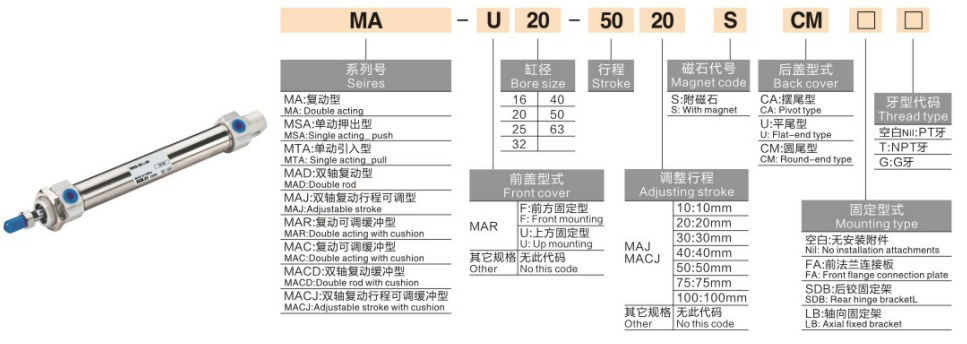

मोडेल कोडिङ नियम पूरा गर्नुहोस्

1. मोडेल उदाहरण: MA25-100S-CM-FA

खण्ड	कोड	परिभाषा
MA/MSA/MTA/MAD/MAJ	श्रृंखला संस्करण	एमए = दोहोरो अभिनय MSA = एकल अभिनय वसन्त विस्तार MTA = एकल अभिनय वसन्त रिटर्न MAD = डबल रड MAJ = समायोज्य स्ट्रोक
१६/२०/२५/३२/४०/५०/६३	बोर साइज (मिमी)	φ16~φ63
100	स्ट्रोक लम्बाइ	अधिकतम 500mm डबल अभिनय अधिकतम 100mm एकल अभिनय
S	चुम्बकीय रिंग	बिल्ट-इन चुम्बक (मानक, अनिवार्य)
CM/CA/U	पछाडिको अन्त्य प्रकार	CM = बेलनाकार पुच्छर; CA=क्लिभिस पुच्छर; U = समतल पुच्छर
FA/FB/LB/SDB	माउन्टिंग सहायक	FA=फ्रन्ट फ्ल्यान्ज; FB = रियर फ्ल्यान्ज LB = फुट माउन्ट; SDB = डबल क्लीविस

मानक अर्डर सन्दर्भ उदाहरणहरू

--MA32-75S-CM：Bore32, stroke75, डबल एक्टिंग, बेलनाकार पुच्छर, बिल्ट-इन चुम्बक

-- MTA20-50S-U：Bore20, stroke50, एकल अभिनय वसन्त रिटर्न, फ्लैट टेल

--MAJ40-100S-CA：Bore40, stroke100, समायोज्य स्ट्रोक, clevis tail

विश्वव्यापी प्राविधिक निर्दिष्टीकरण

प्यारामिटर वस्तु	निर्दिष्टीकरण
बोर साइजहरू	φ16,20,25,32,40,50,63 मिमी
सञ्चालन दबाव	दोहोरो अभिनय: 0.1 ~ 1.0MPa एकल अभिनय: 0.2 ~ 1.0MPa
प्रमाण दबाव	1.5 MPa
परिवेशको तापक्रम	-20~+70℃；-10~+60℃ चुम्बक सुसज्जित मोडेलको लागि
पिस्टन गति	५०~७५० मिमी/सेकेन्ड
कुशन	मानक रबर कुशन; MAC वैकल्पिक समायोज्य एयर कुशन
एयर पोर्ट थ्रेड	PT1/8 (φ16/20/25/32); PT1/4 (φ40/50); PT3/8 (φ63)
स्नेहन	पूर्व-ग्रीस गरिएको, तेल-रहित सञ्चालन उपलब्ध छ
स्ट्रोक सहनशीलता	±1.5 मिमी

सैद्धान्तिक थ्रस्ट र पुल फोर्स @0.5MPa (एकल रड, एकाइ: N)

1. दोहोरो अभिनय एमए

बोर (मिमी)	जोर (N)	पुल फोर्स (N)	लगभग तेर्सो भार (किग्रा)
16	101	101	5.0
20	157	141	7.8
25	245	220	12.2
32	402	362	20.1
40	628	565	31.4
50	981	882	49.0
63	1559	1413	77.9

2. एकल अभिनय MTA (वसन्त रिटर्न @0.5MPa)

बोर (मिमी)	जोर (N)	वसन्त रिटर्न फोर्स (N)	लगभग तेर्सो भार (किग्रा)
16	90	20	4.5
20	145	25	7.2
25	230	40	11.5
32	380	65	19.0
40	600	100	30.0
50	940	150	47.0
63	1500	240	75.0

माउन्टिंग फारमहरू र व्युत्पन्न मोडेलहरू

1. रियर टेल र माउन्टिङ विकल्पहरू

-- CM बेलनाकार पुच्छर: मानक सीधा माउन्टिङ (सबैभन्दा लोकप्रिय)

-- CA Clevis टेल: स्विङ मेकानिज्मको लागि पछाडिको हिङ्ग्ड

-- यू फ्ल्याट टेल: सीमित अक्षीय स्थानको लागि प्लेन स्थापना

-- FA/FB Flange: अगाडि/पछाडि flange प्लेट फिक्सिङ

-- LB फुट माउन्ट: साइड अक्षीय कोष्ठक स्थापना

-- SDB Double clevis: स्विङ मोशनको लागि Hinged जडान

2. मुख्य व्युत्पन्न संस्करणहरू

-- MA: बिल्ट-इन चुम्बकको साथ मानक डबल अभिनय

-- MSA/MTA: एकल अभिनय वसन्त विस्तार /वसन्त फिर्ता

-- MAD: डबल रड डबल अभिनय

-- MAJ: समायोज्य स्ट्रोक डबल अभिनय

-- MAC: समायोज्य एयर कुशन संग डबल अभिनय

3-चरण द्रुत चयन गाइड

1. बोर चयन: आवश्यक थ्रस्ट र तेर्सो लोड गणना गर्नुहोस्, रिजर्भ ≥50% सुरक्षा मार्जिन; हल्का र मध्यम लोड र लागत-संवेदनशील परियोजनाहरूको लागि प्राथमिकतामा MA चयन गर्नुहोस्।

2.स्ट्रोक पुष्टिकरण: अतिरिक्त 10~20mm यात्रा मार्जिन थप्नुहोस्; अधिकतम स्ट्रोक: डबल अभिनय ≤500mm, एकल अभिनय ≤100mm।

3. कन्फिगरेसन मिलान

-- अपरेशन: डबल एक्टिंग → MA; एकल अभिनय वसन्त रिटर्न → MTA; सटीक स्ट्रोक ट्युनिंग → MAJ

- कुशन: MAC समायोज्य एयर कुसन छनोट गर्नुहोस् जब गति चलिरहेको छ＞500mm/s

-- स्थिति प्रतिक्रिया: सबै मोडेलहरू निर्मित चुम्बकसँग सुसज्जित छन्, CS1-G / M9B चुम्बकीय स्विचहरू मिलाउनुहोस्

एक वाक्य सारांश

SOLH MA किफायती स्टेनलेस स्टील मिनी सिलिन्डर SMC CM2/CM3 शृङ्खलासँग आदानप्रदानयोग्य छ, प्रचुर भेरियन्टहरू र बहुविध माउन्टिङ विकल्पहरू, हल्का र मध्यम लोड स्वचालन, प्याकेजिङ्ग, खाना र इलेक्ट्रोनिक उत्पादन लाइनहरूको लागि लागत-प्रभावी रैखिक एक्चुएटर प्रदान गर्दछ।
