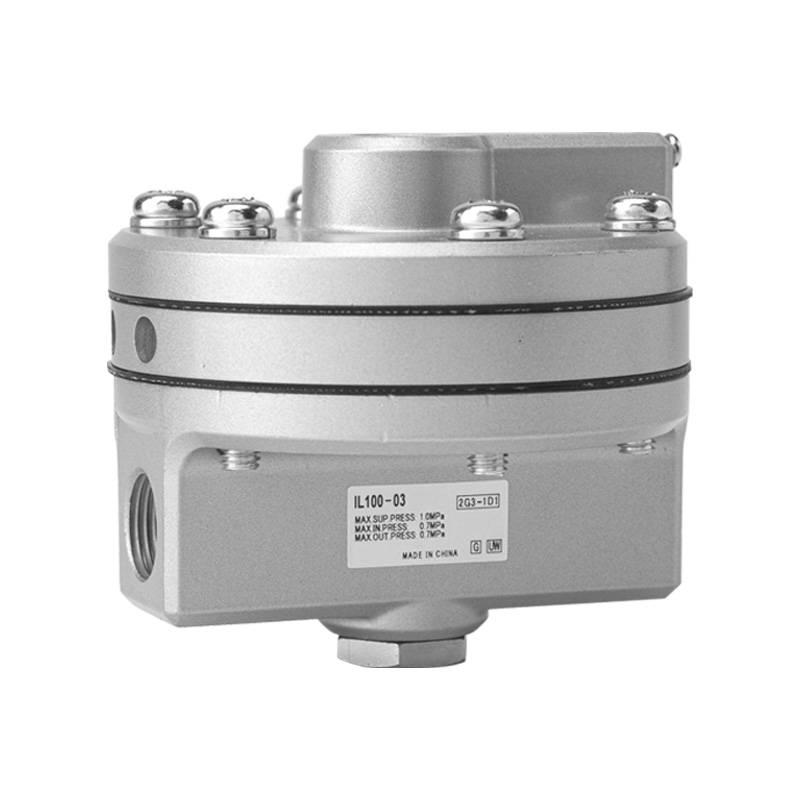

IL100 शृङ्खला 1:1 प्रेसिजन बूस्टर रिले (वायमेटिक एम्पलीफायर)

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन स्थिति

     IL100 शृङ्खला एक 1:1 सटीक बूस्टर रिले हो जुन SMC मूल मोडेलहरूसँग पूर्ण रूपमा आदानप्रदान गर्न सकिन्छ, जसलाई वायमेटिक सिग्नल एम्पलीफायर वा भोल्युम बूस्टर पनि भनिन्छ। यसको मुख्य प्रकार्य भनेको कम-प्रवाह नियन्त्रण संकेतहरूलाई समान-दबाव उच्च-प्रवाह वायु उत्पादनमा रूपान्तरण गर्नु हो। यसले प्रभावकारी रूपमा लामो पाइपिङ रनहरू र ठूलो-भोल्युम न्यूमेटिक एक्चुएटरहरूको कारणले गर्दा हुने ढिलो प्रतिक्रिया समस्याहरू समाधान गर्दछ, उत्कृष्ट सटीकता, अल्ट्रा-ठूलो प्रवाह क्षमता र अल्ट्रा-फास्ट प्रतिक्रिया गति।

 मुख्य कार्य र कार्य सिद्धान्त

  1. मौलिक परिभाषा

       सटीक 1: 1 दबाब ट्र्याकिङको साथ वायमेटिक संकेत र भोल्युम एम्पलीफायर (आउटपुट दबाव सख्त रूपमा इनपुट संकेत दबाव बराबर)।

  2. सञ्चालन तर्क

     --SIG (सिग्नल पोर्ट): स्थितिकर्ता वा दबाव नियामकहरूबाट कम-प्रवाह नियन्त्रण दबाव उत्पादन प्राप्त गर्दछ।

     --SUP (आपूर्ति पोर्ट): मुख्य संकुचित वायु आपूर्तिमा जडान गर्नुहोस्, अधिकतम आपूर्ति दबाव 1.0 MPa

     --आउट (आउटपुट पोर्ट): ठूला एक्चुएटरहरू चलाउन समान दबावमा उच्च-प्रवाह हावा प्रदान गर्दछ

     --EXH (निकास पोर्ट): नियन्त्रण संकेत दबाव घट्दा अवशिष्ट हावा द्रुत रूपमा निस्कन्छ

 3. कोर मान

     आउटपुट प्रवाह प्रवर्द्धन गर्दा सटीक संकेत दबाव कायम राख्नुहोस्, एक्चुएटर आन्दोलनलाई तीव्र रूपमा गति दिँदै।

मुख्य मुख्य विशेषताहरु

   1. अल्ट्रा-उच्च प्रवाह र तत्काल प्रतिक्रिया

     -- अधिकतम प्रवाह क्षमता: 0.7 MPa आपूर्ति दबाव अन्तर्गत 6,000 L/min (ANR)

     -- प्रवाह गुणांक Cv = 1.1

     - लामो दूरीको पाइपिङ, ठूलो बोर सिलिन्डर र ठूला डायाफ्राम एक्चुएटरहरूको लागि उपयुक्त

   2. उच्च सटीकता 1:1 दबाब ट्र्याकिङ

     --रेखीयता त्रुटि ±1% पूर्ण स्केल भित्र

     --हिस्टेरेसिस ≤ 1% पूर्ण स्केल

     --शून्य दबाव ड्रप र कुनै दीर्घकालीन बहाव संग सटीक दबाव प्रतिकृति

   3. बहु पोर्ट थ्रेड विकल्पहरू

     --पोर्ट साइज: ०२ (Rc1/4), 03 (Rc3/8)

     - मानक थ्रेड: आरसी; वैकल्पिक NPT (प्रत्यय N), G समानान्तर थ्रेड (प्रत्यय F)

     --चार समर्पित पोर्टहरू: SIG सिग्नल, SUP आपूर्ति, आउट आउटपुट, EXH निकास

   4. चौडा तापक्रम र विशेष अनुकूलन संस्करणहरू

     - मानक मोडेल: -5 ~ +60℃

     - कम temp L संस्करण: -30 ~ +60℃

     --उच्च temp T संस्करण: -5 ~ +100℃

     --कपर-मुक्त एस संस्करण: अर्धचालक निर्माण र उच्च शुद्धता निष्क्रिय ग्यास संग उपयुक्त

   5. टिकाऊ कम्प्याक्ट संरचना

     --मुख्य शरीर: चाँदी विरोधी जंग रंग कोटिंग संग एल्युमिनियम मिश्र धातु

     --नेट वजन: 0.56 किलो

     --दुई माउन्टिंग विधिहरू: प्रत्यक्ष थ्रेडेड स्थापना; वैकल्पिक धातु माउन्टिंग कोष्ठक (प्रत्यय B)

पूर्ण प्राविधिक विशिष्टता तालिका

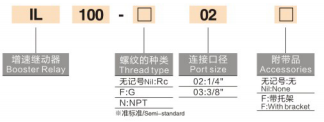

मोडेल कोड स्पष्टीकरण (IL100-□-□-□-□)

   उदाहरण: IL100-02-N-L-B

     --IL100: आधार श्रृंखला कोड

     --०२/०३: पोर्ट साइज (१/४"/३/८")

     --थ्रेड प्रत्यय: N=NPT थ्रेड; कुनै प्रत्यय = Rc; F=G थ्रेड

     --विशेष संस्करण प्रत्यय: L=लो टेम्प; T = उच्च तापमान; S = तामा-रहित

     --B: माउन्टिङ कोष्ठकसँग सुसज्जित (कुनै प्रत्यय = कोष्ठक बिना)

   सामान्य मानक मोडेलहरू

     --IL100-02: Rc1/4 पोर्ट, मानक तापक्रम, कोष्ठक छैन

     --IL100-03-B: Rc3/8 पोर्ट, मानक तापक्रम, माउन्टिङ कोष्ठक सहित

     --IL100-N03-L: NPT 3/8 थ्रेड, कम तापमान प्रतिरोधी संस्करण

विशिष्ट अनुप्रयोग परिदृश्यहरू

     --प्रोसेस कन्ट्रोल भल्भ: वायमेटिक रेगुलेटिङ भल्भ र डायाफ्राम एक्चुएटरहरू, एक्ट्युएसन स्पीड बढाउनको लागि पोजिसनरहरूसँग जोडिएको

     --लामो-दूरी उपकरण एयर पाइपलाइनहरू: ट्रान्समिटरहरू र एक्चुएटरहरू बीच लामो ट्युबिङको कारणले गर्दा ढिलो प्रतिक्रिया हटाउनुहोस्

     --ठूलो भोल्युम वायमेटिक सिलिन्डरहरू: भारी शुल्क लिफ्टिङ, क्ल्याम्पिङ र ठूलो स्ट्रोक मेकानिकल एक्चुएटरहरू

     --उच्च सटीक स्थिति लूपहरू: वायवीय प्रणालीहरू सही दबाब फलो-अप र छिटो प्रतिक्रिया चाहिन्छ

     --सेमिकन्डक्टर र उच्च शुद्धता ग्यास उपकरण: सफा प्रक्रिया वातावरणको लागि कपर-मुक्त एस संस्करण

एक वाक्य सारांश

     SOLH IL100 विनिमेय बूस्टर रिलेले 1:1 सटीक दबाब ट्र्याकिङ, अधिकतम 6000 L/min उच्च प्रवाह र ±1% अल्ट्रा-फास्ट प्रतिक्रियाको साथ उच्च रेखीयता प्रदान गर्दछ, विशेष रूपमा लामो पाइपिङ र ठूलो-भोल्युम न्यूमेटिक प्रणालीहरूमा ढिलो एक्युएसन ल्याग हटाउन डिजाइन गरिएको।
