DSNU श्रृंखला स्टेनलेस स्टील मिनी सिलिन्डर | ISO 6432 मानक जंग प्रतिरोधी वायवीय सिलिन्डर

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

1. उत्पादन अवलोकन र कोर संरचनात्मक सुविधाहरू

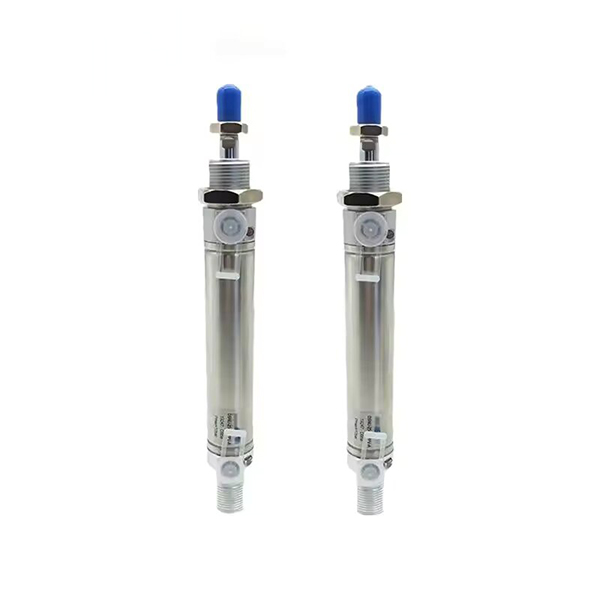

     SOLH DSNU शृङ्खला ISO 6432 र CETOP RP52P अन्तर्राष्ट्रिय मापदण्डहरूसँग पूर्ण रूपमा अनुरूप उच्च प्रदर्शन भएको स्टेनलेस स्टील मिनी वायमेटिक सिलिन्डर हो। यसले φ8 देखि φ63mm सम्मको बोर दायरालाई कभर गर्दछ, पूर्ण SUS304 स्टेनलेस स्टील सिलिन्डर ट्यूब र पिस्टन रड, सेल्फ-समायोजित वायवीय कुशनिंग, उत्कृष्ट क्षरण प्रतिरोध र अति-लामो सेवा जीवन। FESTO DSNU, SMC CM2 र Airtac MG श्रृंखलासँग मिल्दो, यो व्यापक रूपमा खाना, औषधि, इलेक्ट्रोनिक, प्याकेजिङ्ग, कपडा र आर्द्र, कमजोर एसिड र कमजोर क्षार काम गर्ने अवस्थाहरूसँग विशेष स्वचालित परिदृश्यहरूमा प्रयोग गरिन्छ।

  १.१ ग्लोबल मानक र पूर्ण आदानप्रदान योग्यता

     ISO 6432 र CETOP RP52P सार्वभौमिक औद्योगिक मापदण्डहरू अनुरूप कडा रूपमा निर्मित, सबै माउन्टिंग आयामहरू र इन्टरफेस विशिष्टताहरू विश्वव्यापी रूपमा एकीकृत छन्। यसले मुख्यधाराको अन्तर्राष्ट्रिय ब्रान्डका मिनी सिलिन्डरहरू, शून्य परिमार्जन प्रतिस्थापन र मानक स्वचालित उपकरणहरूको ब्याच स्तरवृद्धिलाई समर्थन गर्दै पूर्ण आदानप्रदानयोग्यता प्राप्त गर्दछ।

  १.२ पूर्ण स्टेनलेस स्टील जंग-प्रतिरोधी संरचना

     प्रिमियम SUS304 स्टेनलेस स्टील सिलिन्डर ट्यूब र पिस्टन रड, नक्कली एल्युमिनियम मिश्र धातुको अन्त कभरहरूसँग मेल खाँदै। एकीकृत सामग्री संरचनाले उत्कृष्ट रस्ट-प्रूफ, एन्टी-क्रोसन र उच्च-शक्ति प्रदर्शन प्रदान गर्दछ, उच्च आर्द्रता, धुलो, कमजोर अम्ल र कमजोर क्षार जस्ता कठोर वातावरणमा पूर्ण रूपमा अनुकूलन गर्दै, स्थायित्वमा साधारण एल्युमिनियम मिनी सिलिन्डरहरू भन्दा धेरै।

  1.3 रोलर क्रिम्ड फर्म संरचना

     कडा र फर्म समग्र संरचना, उत्कृष्ट कम्पन प्रतिरोध र स्थिर अपरेशनको साथ अन्त कभर जडानको लागि पेशेवर रोलर क्रिमिंग सील टेक्नोलोजी अपनाउदै। सुव्यवस्थित गोलाकार सीधा आकारले सरल संरचना र सुविधाजनक दैनिक विघटन र मर्मतसम्भार गर्दछ, पछि सञ्चालन लागत घटाउँछ।

  1.4 विविध गति र छोटो-प्रकार कम्प्याक्ट विकल्पहरू

     • DSNU डबल एक्टिंग: दोहोरो-अन्त हावा सेवन पारस्परिक गति, परम्परागत रैखिक स्वचालनको लागि सबैभन्दा विश्वव्यापी मानक प्रकार।

     • DSNU-...-P एकल अभिनय (पुश आउट): वसन्त पुश-आउट संरचना, सुरक्षा रिसेट परिदृश्यहरूको लागि पावर विफलता पछि स्वचालित विस्तार।

     • DSNU-…-R एकल अभिनय (पुल ब्याक): वसन्त फिर्ता संरचना, सुरक्षात्मक स्थिति संयन्त्रको लागि शक्ति विफलता पछि स्वचालित फिर्ता।

     • DSNU-...-PPV स्व-समायोजित कुशन: दोहोरो-अन्त बुद्धिमान सेल्फ-समायोजित वायवीय बफर, कुनै म्यानुअल समायोजन आवश्यक छैन, पूर्ण दबाव दायरा उच्च-गति सञ्चालनको लागि उपयुक्त।

     • DSNU-S छोटो प्रकार: समग्र लम्बाइमा 35mm छोटो र मानक प्रकार भन्दा चौडाइमा 40% साँघुरो, अल्ट्रा-साँघुरो ठाउँ स्थापना परिदृश्यहरूको लागि अनुकूलित।

  1.5 अपग्रेड गरिएको कुशन र कम-घर्षण सील प्रणाली

     आधारभूत आवाज र प्रभाव घटाउनको लागि लोचदार बफर प्याड (P) संग सुसज्जित मानक; वैकल्पिक अभिनव PPV स्व-समायोजित एयर कुशन, 0.1 ~ 1.0MPa पूर्ण दबाव दायरालाई उच्च-गति बारम्बार आवागमनको लागि स्वचालित अनुकूली बफरिङको साथ अनुकूलन गर्दै। द्विदिशात्मक कम घर्षण कम्पोजिट सील र निर्मित तेल भण्डारण ग्रूभले सुसज्जित, सिलिन्डरले अल्ट्रा-कम सुरु हुने दबाब, स्थिर तेल-रहित सञ्चालन र 8 मिलियन भन्दा बढी चक्रहरूको सेवा जीवन सुविधा दिन्छ।

  1.6 सटीक चुम्बकीय प्रेरण कन्फिगरेसन

     वैकल्पिक बिल्ट-इन चुम्बकीय रिंग (ए कोड) FESTO SMT र SMC M9B श्रृंखला चुम्बकीय स्विचहरूसँग मिल्दो छ, वास्तविक-समयमा सटीक पिस्टन स्थिति पत्ता लगाउने र PLC सिग्नल लिङ्केज नियन्त्रण, स्वचालित चक्र स्थिति र बुद्धिमानी निगरानीलाई समर्थन गर्दै।

2. पूर्ण मोडेल नामकरण नियम र अर्डर उदाहरणहरू

 1. विशिष्ट मोडेल संरचना: DSNU25-100-PPV-A-MQ

  2. मानक अर्डर उदाहरणहरू

     • डबल एक्टिंग PPV कुशन चुम्बकीय मोडेल: DSNU32-75-PPV-A-MQ (32mm बोर, 75mm स्ट्रोक, पार्श्व फ्ल्यान्ज माउन्टिङ, चुम्बकीय सुसज्जित)

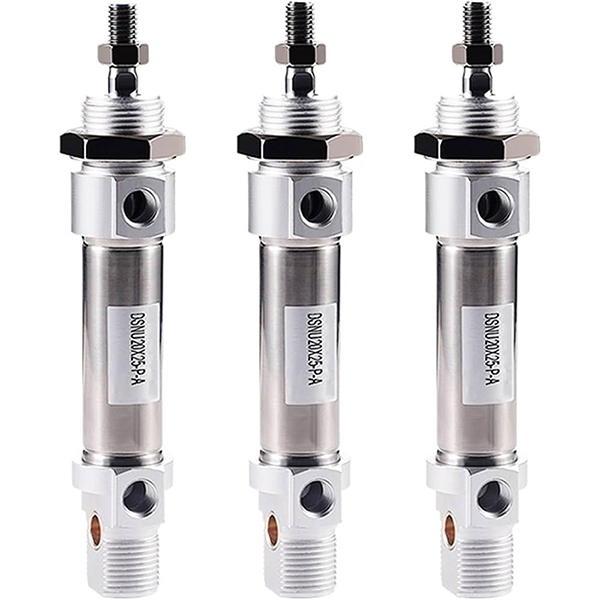

     • छोटो-प्रकार डबल एक्टिंग लोचदार कुशन मोडेल: DSNU-S20-50-P-A (20mm बोर, 50mm स्ट्रोक, अल्ट्रा-कम्प्याक्ट छोटो शरीर, चुम्बकीय सुसज्जित)

     • एकल अभिनय वसन्त रिटर्न मोडेल: DSNU16-30-R-P-A (16mm बोर, 30mm स्ट्रोक, वसन्त रिसेट, चुम्बकीय सुसज्जित)

3. कोर प्राविधिक प्यारामिटरहरू (मानक प्रकार)

4. 0.5MPa सैद्धान्तिक जोर र तनाव सन्दर्भ चार्ट (एकल रड)

  4.1 डबल एक्टिंग (DSNU) प्रदर्शन डाटा

  4.2 एकल अभिनय (DSNU-R स्प्रिंग रिटर्न) प्रदर्शन डेटा

5. माउन्टिंग फारमहरू र व्युत्पन्न मोडेलहरू

  5.1 विविध विश्वव्यापी माउन्टिंग विधिहरू

     • MQ पार्श्व पोर्ट फ्ल्यान्ज: साइड एयर इनलेटको साथ मानक फ्ल्यान्ज फिक्स्ड माउन्टिङ, परम्परागत स्वचालन लेआउटको लागि सबैभन्दा विश्वव्यापी प्रकार

     • एमए अक्षीय पोर्ट फ्ल्यान्ज: अक्षीय वायु इनलेट डिजाइन, विशेष रूपमा सीमित अक्षीय स्थापना स्थानको लागि अनुकूलित

     • MH प्रत्यक्ष माउन्ट: अन्त कभर प्रत्यक्ष फिक्सिंग संरचना, साँघुरो ठाउँ स्थापनाको लागि अल्ट्रा-पातलो शरीर

     • केपी क्ल्याम्पिङ युनिट: स्वेच्छाचारी स्ट्रोक स्थिति फिक्सिङ र एन्टी-अफसेट स्थितिको लागि निर्मित लकिङ प्रकार्य

     • एफए/एफबी फ्रन्ट/रियर फ्ल्यान्ज: अगाडि र पछाडि समतल फ्ल्यान्ज फिक्सिङ, ISO मानक माउन्टिंग सामानहरूसँग पूर्ण रूपमा उपयुक्त

  5.2 कोर व्युत्पन्न श्रृंखला

     • DSNU मानक: सामान्य स्वचालनको लागि लोचदार वा एयर बफरको साथ विश्वव्यापी डबल अभिनय प्रकार

     • DSNU-S छोटो प्रकार: कम्प्याक्ट छोटो शरीर, अल्ट्रा-साँघुरो ठाउँ स्थापना परिदृश्यहरूको लागि विशेष

     • DSNU-...-P/R एकल अभिनय: वसन्त पुश-आउट / वसन्त रिटर्न एकल अभिनय मोडेल सुरक्षा रिसेट कार्य अवस्थाहरूको लागि

     • DSNU-...-PPV स्व-समायोजित कुशन: बौद्धिक अनुकूली बफरिङ, उच्च-गति बारम्बार चक्रीय सञ्चालनको लागि रुचाइएको

6. DSNU बनाम CM2 बनाम MG चयन तुलना

7. 3-चरण द्रुत चयन गाइड

     १. बोर चयन: वास्तविक लोड वजन अनुसार उपयुक्त बोर साइज चयन गर्नुहोस्, 50% भन्दा बढी सुरक्षा मार्जिन रिजर्भ गर्नुहोस्। उच्च-गति सञ्चालन, क्षरण प्रतिरोध र अन्तर्राष्ट्रिय मानक मिल्दो मागहरूको लागि DSNU श्रृंखलालाई प्राथमिकता दिनुहोस्।

     २. स्ट्रोक चयन: वास्तविक कार्य स्ट्रोक प्लस 10 ~ 20mm सुरक्षा मार्जिन; मानक स्ट्रोक सीमाहरू पालना गर्नुहोस्: डबल अभिनय ≤500mm, एकल अभिनय ≤150mm।

     ३. कार्यात्मक कन्फिगरेसन: उच्च-गति सञ्चालन (>500mm/s) को लागि PPV स्व-समायोजित एयर कुसन छनोट गर्नुहोस्; साँघुरो स्थापना ठाउँको लागि DSNU-S छोटो प्रकार चयन गर्नुहोस्; स्वचालित स्थिति पत्ता लगाउनको लागि चुम्बकीय घण्टी + SMT/M9B स्विचहरू मिलाउनुहोस्।

एक वाक्य सारांश

     SOLH DSNU ISO 6432 स्टेनलेस स्टील मिनी सिलिन्डरमा पूर्ण जंग प्रतिरोधी स्टेनलेस स्टील संरचना, आत्म-समायोजित बौद्धिक बफरिङ, तेल-रहित दीर्घ-जीवन सञ्चालन र विविध माउन्टिङ विकल्पहरू, उच्च स्तरको सार्वभौमिक मिनी सिलिन्डरको रूपमा सेवा गर्ने र इलेक्ट्रोनिक खानाका लागि समाधान, इलेक्ट्रोनिक समाधानहरू छन्। स्वचालन उपकरण।
