CRQ2 श्रृंखला अल्ट्रा-थिन र्याक र पिनियन रोटरी सिलिन्डर | शून्य ब्याकलश कम्प्याक्ट स्विङ सिलिन्डर

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

1. उत्पादन अवलोकन र मुख्य लाभहरू

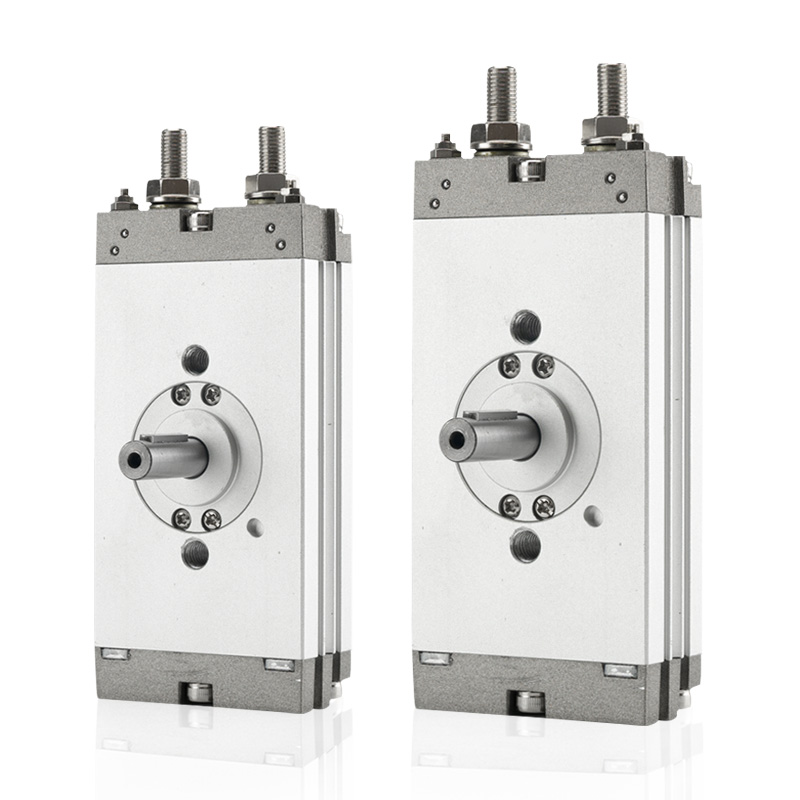

     SOLH CRQ2 शृङ्खला एक अल्ट्रा-पातलो फ्ल्याट र्याक र पिनियन रोटरी सिलिन्डर हो जसमा डुअल-पिस्टन शून्य-ब्याकलस संरचना छ। अल्ट्रा-लो बडी उचाइ र एकीकृत फ्ल्यान्ज माउन्टिङ डिजाइनको साथ, यसले 90°/180°/360° चौडा-रेन्ज स्विङ कोणहरूलाई समर्थन गर्दछ र φ10 देखि φ40 सम्म बोर साइजहरू कभर गर्दछ। स्पेस-सीमित उपकरण लेआउटहरूको लागि अनुकूलित, यो सिलिन्डरले 3C, प्याकेजिङ्ग र मेडिकल स्वचालन उपकरणहरूको लागि मनपर्ने कम्प्याक्ट रोटरी समाधानको रूपमा सेवा गर्दै, प्रकाश र मध्यम-कर्तव्य अनुक्रमणिका, फ्लिपिङ र घुमाउने स्टेशनहरूको लागि उच्च-सटीक र स्थिर रोटरी प्रदर्शन प्रदान गर्दछ।

2. प्राविधिक विवरणहरू पूरा गर्नुहोस्

 2.1 आधारभूत प्यारामिटरहरू

     • बोर साइज: φ10/φ15/φ20/φ30/φ40 (अल्ट्रा-पातलो समतल संरचना)

     • सञ्चालन मोड: डबल-अभिनय र्याक र पिनियन ड्राइभ

     • कार्य दबाव दायरा: ०.१५ ~ ०.७ एमपीए; φ20/φ30/φ40 1.0MPa सम्म

     • प्रमाण दबाव: 1.05MPa

     • परिवेशको तापक्रम: 0 ℃ ~ 60 ℃ (बरफ रहित वातावरण)

     • स्नेहन: तेल-रहित स्व-लुब्रिकेटिङ सञ्चालन

     • बफर कन्फिगरेसन: φ10/φ15 बिल्ट-इन रबर बफर मात्र; φ20/φ30/φ40 डुअल रबर बफर + वैकल्पिक समायोज्य एयर बफर (प्रत्यय C) संग

     • कोण समायोजन: अन्तिम बोल्टहरू मार्फत मानक ±5° ठीक समायोजन

     • चुम्बकीय अनुकूलता: CDRQ2 बिल्ट-इन चुम्बकीय रिंग, D-M9B / D-A93 श्रृंखला स्विचहरूसँग उपयुक्त

  2.2 सैद्धान्तिक टोक़ तालिका (@0.5MPa, N·m)

  2.3 मानक स्विङ कोण र समायोज्य दायरा

     • ९०° स्विङ: समायोज्य दायरा 80° ~ 100°

     • 180° स्विङ: समायोज्य दायरा 170°~190°

     • 360° विस्तारित स्विङ: विशेष पूर्ण-रोटेशन मागहरूको लागि समायोज्य दायरा 350° ~ 370°

  2.4 पोर्ट आकार विशिष्टता

     • φ10/φ15: M5×0.8

     • φ20/φ30/φ40: मानक Rc1/8; वैकल्पिक G1/8 र NPT थ्रेड

3. मोडेल नामकरण नियम र अर्डर उदाहरणहरू

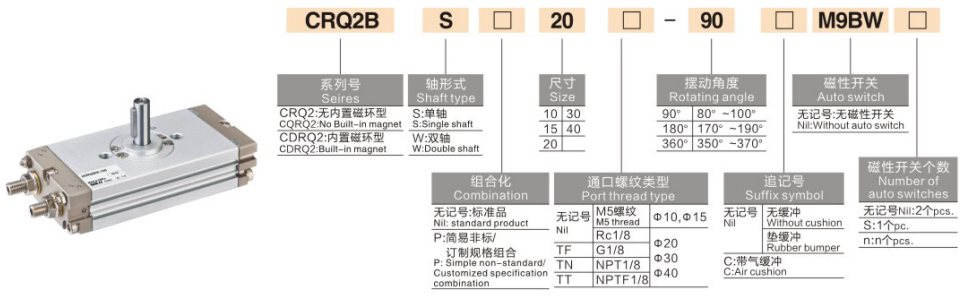

  1. पूर्ण मोडेल संरचना: CDRQ2BS20-180C

  2. विशिष्ट अर्डर उदाहरणहरू

     • मानक गैर-बफर मोडेल: CRQ2BW15-90 (आधारभूत प्रकार, डुअल शाफ्ट, φ15 बोर, 90° स्विङ, गैर-चुम्बकीय, रबर बफर)

     • उच्च परिशुद्धता बफर मोडेल: CDRQ2BS40-180C (चुम्बकीय घण्टी सुसज्जित, सिंगल शाफ्ट, φ40 बोर, 180° स्विङ, एयर बफर)

4. संरचनात्मक सिद्धान्त र मूल शक्तिहरू

  ४.१ आन्तरिक संरचना र कार्य सिद्धान्त

     CRQ2 श्रृंखला सममित दोहोरो-पिस्टन डबल र्याक meshing संरचना अपनाउछ। कम्प्रेस्ड एयरले सिंक्रोनस रैखिक गतिको लागि डुअल पिस्टन ड्राइभ गर्दछ, जसले गियर र्याकलाई स्थिर रोटरी टर्क आउटपुटमा धकेल्छ। इन्टिग्रेटेड फ्ल्याट बडी अन्तर्निर्मित बफर मेकानिज्म, एन्ड एंगल एडजस्टमेन्ट बोल्ट, सिंगल साइड पाइपिङ इन्टरफेस र डुअल साइड म्याग्नेटिक स्विच ग्रुभ्ससँग आउँछ। सिमेट्रिक बल संरचनाले अपरेशनको क्रममा हल्लाउने र प्रतिक्रिया हटाउँछ, अल्ट्रा-स्थिर उच्च-परिशुद्धता रोटरी स्थिति प्राप्त गर्दछ।

  4.2 अद्वितीय कोर लाभहरू

     • अल्ट्रा-थिन फ्ल्याट शरीर: अत्यन्त कम शरीरको उचाइ (१७ ~ ३७ मिमी), सिलिन्डर बडीलाई सीधै फ्ल्यान्जको रूपमा प्रयोग गर्न सकिन्छ, अतिरिक्त माउन्टिङ कोष्ठकहरू हटाएर र ठाडो स्थापना ठाउँलाई धेरै बचत गर्न सकिन्छ।

     • शून्य ब्याकलश डिजाइन: डबल-र्याक पूर्ण मेसिङ संरचनाले शून्य क्लियरेन्स रोटेशन महसुस गर्छ, उच्च दोहोरिने स्थिति सटीकता र जिटर-फ्री स्टार्ट-स्टप सञ्चालन सुनिश्चित गर्दै।

     • सफा पाइपिंग र तार: एकल-साइड एयर इन्टरफेस र समान-साइड डुअल स्विच ग्रूभहरूले क्लिनर उपकरण संरचनाको लागि साइटमा तार र पाइपिंग लेआउटलाई सरल बनाउँदछ।

     • सटीक कोण फाइन-ट्यूनिंग: मानक ±5° समायोज्य स्विङ कोण विभिन्न सटीक स्थिति आवश्यकताहरु लाई अनुकूल गर्दछ।

     • विविध शाफ्ट विकल्प: वैकल्पिक एकल शाफ्ट (सार्वभौमिक) र दोहोरो शाफ्ट (द्वि दिशात्मक लिङ्केज) विभिन्न स्वचालित जडान मोडहरू मिलाउन।

5. स्थापना र चयन दिशानिर्देशहरू

  5.1 स्थापना मोड

      आधारभूत बी प्रकार: सिलिन्डर बडीको तल्लो भागले आरक्षित स्थिति प्वालहरूसँग प्रत्यक्ष माउन्ट गर्न समर्थन गर्दछ। एकीकृत फ्ल्यान्ज डिजाइनलाई द्रुत स्थापना र उच्च स्थिति सटीकताको विशेषता सहित कुनै अतिरिक्त फिक्सिङ सामानहरू आवश्यक पर्दैन।

  5.2 कोर चयन मापदण्ड

     • अन्तरिक्ष सीमा प्राथमिकता: ठाडो उचाइ सीमित परिदृश्यहरूको लागि CRQ2 अल्ट्रा-पातलो श्रृंखला छनोट गर्नुहोस्; पर्याप्त स्थापना ठाउँको लागि MSQ/HRQ श्रृंखला चयन गर्नुहोस्।

     • परिशुद्धता र प्रतिक्रिया माग: र्याक र पिनियन CRQ2 शून्य-ब्याकलस उच्च-परिशुद्धता स्थितिको लागि; कम लागतको ठूलो कोण लाइट-लोड रोटेशनको लागि vane-प्रकार CRB2।

     • स्विङ कोण पुष्टिकरण: मानक 90°/180° परम्परागत फ्लिपिङ/स्थितिको लागि; पूर्ण-सर्कल रोटेशन काम गर्ने अवस्थाहरूको लागि 360° विस्तारित प्रकार।

     • बफर मिलान: उच्च-गति र मध्यम-भारी भार सञ्चालनको लागि C एयर बफर चयन गर्नुहोस्; मानक रबर बफर कम गति प्रकाश लोड मागहरू पूरा गर्दछ।

     • संकेत प्रतिक्रिया माग: PLC स्थिति पत्ता लगाउन र स्वचालित लिङ्केज नियन्त्रणको लागि CDRQ2 चुम्बकीय रिंग संस्करण छनौट गर्नुहोस्; संकेत प्रतिक्रिया बिना साधारण रोटरी गति को लागी CRQ2 गैर-चुम्बकीय संस्करण।

6. विशिष्ट अनुप्रयोग परिदृश्यहरू

     • 3C र इलेक्ट्रोनिक्स उद्योग: PCB बोर्ड फ्लिपिङ, चिप क्रमबद्ध, सानो स्थिरता रोटेशन र सटीक घटक स्थिति।

     • प्याकेजिङ्ग र मुद्रण उपकरण: लेबल स्विङिङ, बक्स सील पोजिसनिङ, बाफल डिफ्लेक्शन र निरन्तर प्याकेजिङ लाइन दिशात्मक स्विचिङ।

     • कम्प्याक्ट स्वचालन स्टेशनहरू: सानो भल्भ स्विचिङ, सटीक अनुक्रमणिका स्थिति र साँघुरो उपकरण ठाउँमा रोटरी सञ्चालन।

     • मेडिकल र प्रेसिजन मेसिनरी: सानो हेरफेर रोटेशन, सटीक चिकित्सा सहायक फ्लिपिङ र मिनी स्वचालित रोटरी प्लेटफार्महरू।

7. CRQ2B बनाम CDRQ2B तुलना तालिका

एक वाक्य सारांश

     SOLH CRQ2 शृङ्खलाको अल्ट्रा-थिन शून्य-ब्याकल्याश रोटरी सिलिन्डरले फ्ल्याट इन्टिग्रेटेड फ्ल्यान्ज डिजाइन, बहु-कोण समायोज्य रोटेशन र स्पेस-सेभिङ इन्स्टलेशन, प्रकाश र मध्यम-कर्तव्य साँघुरो-स्पेस स्वचालित फ्लिपिङ र अनुक्रमणिका स्टेशनहरूको लागि उच्च-परिशुद्धता, स्थिर र कम्प्याक्ट रोटरी समाधानहरू प्रदान गर्दछ।
