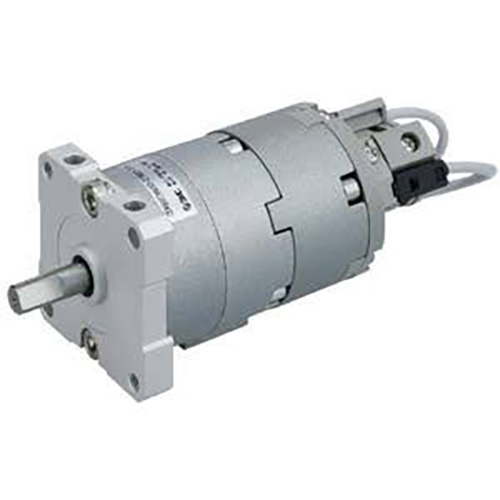

CRBU2 श्रृंखला फ्री माउन्ट भेन प्रकार रोटरी एक्चुएटर

SOLH CRBU2 अल्ट्रा-थिन फ्रि-माउन्ट भेन रोटरी एक्ट्युएटर बराबरको SMC मोडेलहरूसँग पूर्ण रूपमा आदानप्रदानयोग्य छ, बोर साइज १०/१५/२०/३०/४० मा उपलब्ध छ। एकीकृत बेलनाकार बडीले कोष्ठक-रहित बहु-दिशात्मक फिक्सिङ सक्षम गर्दछ, CRB2 श्रृंखला भन्दा १२% हल्का, कम्प्याक्ट एकीकृत मेसिनरी भित्र लुकाइएको स्थापनाको लागि उपयुक्त। डायरेक्ट भेन ड्राइभले ± ०.०१° को अल्ट्रा-उच्च कोणीय पुनरावृत्तिको साथ गियर ब्याकल्याश हटाउँछ। दुई भेन भेरियन्टहरू: अधिकतम 270° स्विङको लागि S सिंगल भेन, D डबल भेनले सीमित 90°/100° रोटेशनको साथ डबल टर्क प्रदान गर्दछ। डुअल पाइपिङ लेआउटहरू प्रस्ताव गरिएका छन्: मानक साइड पोर्टहरू र प्रत्यय-E केन्द्रीय अक्षीय पोर्टहरू। वैकल्पिक प्रत्यय-W कोण समायोजकले 0 देखि 240° सम्म असीम रूपमा समायोज्य स्ट्रोक महसुस गर्छ, र निर्मित चुम्बकीय घण्टीहरूले PLC सीमा प्रतिक्रियाको लागि M9BW रिड स्विचहरूलाई समर्थन गर्दछ। कम घर्षण कम्पोजिट सीलले 5 मिलियन भन्दा बढी सेवा चक्रहरूसँग तेल-रहित सञ्चालन सुनिश्चित गर्दछ। 3C मिनिएचर जिग टर्नओभर, भिजन क्यामेरा पोजिसनिङ, स्क्रू टाइटनिङ मेकानिजम र सानो-कोण प्याकेजिङ्ग स्विचिङ सहित लाइट-लोड उच्च-फ्रिक्वेन्सी सटीक रोटेशन कार्यहरूमा व्यापक रूपमा लागू हुन्छ। बेस-माउन्ट गरिएको CRB2 रोटरी सिलिन्डरहरूसँग तुलना गर्दा, CRBU2 लाई कुनै माउन्टिङ कोष्ठकहरू आवश्यक पर्दैन र स्पेस दक्षतालाई अधिकतम बनाउँछ, रोबोट अन्त प्रभावकर्ताहरू र साँघुरो आन्तरिक उपकरण लेआउटहरूको लागि आदर्श।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

CRBU2 श्रृंखला फ्री माउन्ट भेन प्रकार रोटरी एक्चुएटर

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन स्थिति र कोर संरचनात्मक सुविधाहरू

SOLH CRBU2 शृङ्खला मिनी भेन-प्रकारको रोटरी स्विङ सिलिन्डर हो जुन सीमित ठाउँको परिशुद्धता रोटरी स्टेशनहरूको लागि डिजाइन गरिएको हो, जसमा नि:शुल्क बहु-दिशा माउन्टिङ, अल्ट्रा-थिन लाइटवेट बडी, शून्य गियर ब्याकल्याश र वाइड स्विङ एंगल छन्। बोर आकारहरू उपलब्ध छन्: 10/15/20/30/40, विभिन्न लाइट-लोड रोटरी फ्लिपिङ मागहरू पूरा गर्न एकल/डबल भेन विकल्पहरूको साथ।

1. कोर डिजाइन हाइलाइटहरू

-- वेन डाइरेक्ट ड्राइभ (एस सिंगल भेन / डी डबल भेन): कुनै गियर ट्रान्समिशन, शून्य ब्याकल्याश, चिकनी रोटेशन र अल्ट्रा-सटीक स्थिति

-- पूर्ण फ्री माउन्टिङ बेलनाकार रूपरेखा: माउन्ट गर्न मिल्ने माथि/तल/बायाँ/दायाँ/अक्षीय अतिरिक्त माउन्टिङ कोष्ठक बिना; बाक्लो कम्प्याक्ट उपकरण लेआउटको लागि CRB2 भन्दा 12% हल्का

-- पूर्ण स्विङ कोण दायरा: एकल फलक 90°/180°/270°; डबल भेन 90°/100°, अधिकतम एकल फलक 270° सम्म स्विङ

-- दोहोरो ट्युबिङ लेआउट: मानक साइड पोर्ट (कुनै प्रत्यय छैन) / अक्षीय पोर्ट (सफिक्स ई) विभिन्न पाइपलाइन राउटिंग लेआउटहरू मिलाउन

-- विस्तारयोग्य कार्यात्मक मोड्युलहरू: वैकल्पिक W कोण समायोजन इकाई र चुम्बकीय स्विच स्थापनाको लागि निर्मित चुम्बकीय रिंग; क्याबिनेट स्पेस बचत गर्न कुनै रेडियल फैलिएको भागहरू छैनन्

-- प्रिमियम कम रिसाव सील प्रणाली: बिल्ट-इन पोजिसनिङ स्टप, अल्ट्रा-कम आन्तरिक चुहावट, सफा उत्पादन वातावरणको लागि उपयुक्त तेल-रहित सञ्चालनको साथ विशेष कम्पोजिट सील

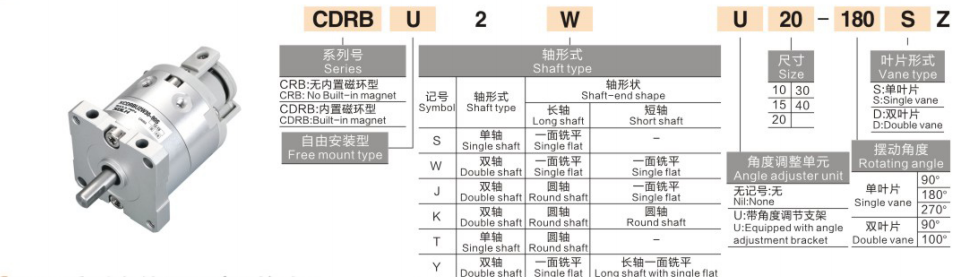

मोडेल नामकरण नियम पूरा गर्नुहोस्

1. मोडेल उदाहरण: CRBU2WU20-180SE-M9BW

कोड खण्ड	कोड परिभाषा व्याख्या
CRBU2	आधार श्रृंखला: नि: शुल्क माउन्ट वेन रोटरी एक्चुएटर
W	कोण समायोजन एकाइ संग; खाली = कुनै कोण समायोजक
U	नि: शुल्क माउन्टिंग संरचनात्मक कोड
20	बोर साइज: 10 / 15 / 20 / 30 / 40
180	स्विङ कोण: एकल फलक 90/180/270; डबल भेन 90/100
एस / डी	फलक प्रकार: S = एकल फलक; D = डबल फलक (2x टोक़ आउटपुट)
E	अक्षीय हवाई पोर्ट; खाली = मानक साइड एयर पोर्ट
M9BW	वैकल्पिक चुम्बकीय स्विच मोडेल (एकल / दोहोरो स्विच कन्फिगर योग्य)

2. मानक अर्डर सन्दर्भ उदाहरणहरू

-- मानक एकल फलक साइड पोर्ट: CRBU2-20-180S

-- कोण समायोजन + डबल फलक संग: CRBU2W30-90D

-- अक्षीय पोर्ट + चुम्बकीय स्विच: CRBU2-15-270SE-M9B

मानक विश्वव्यापी प्राविधिक निर्दिष्टीकरण (परीक्षण दबाव: 0.5MPa)

1. सामान्य प्रदर्शन प्यारामिटरहरू

-- सञ्चालन दबाव दायरा: साइज 10/15: 0.2~ 0.7MPa; साइज २०/३०/४०: ०.१५~१.०एमपीए

-- परिवेश सञ्चालन तापमान: 5 ~ 60 ℃ (एयर पाइपिंग भित्र कुनै आइसिङ छैन)

-- कोणीय दोहोरिने स्थिति सटीकता: ± ०.०१°, शून्य ब्याकल्याश स्थिर रोटेशन

- निर्मित बफर: कुनै पनि छैन; बाहिरी झटका अवशोषक अलग कन्फिगर योग्य

-- स्वीकार्य प्रभाव गतिज ऊर्जा: 0.00015 ~ 0.04J (बोर साइजको साथ समानुपातिक रूपमा बढ्छ)

स्नेहन आवश्यकता: कारखाना पूर्व-ग्रीस गरिएको तेल-मुक्त डिजाइन

2. सैद्धान्तिक आउटपुट टोक़ तालिका (एकाइ: N·m @0.5MPa)

बोर साइज	एकल वेन एस टोर्क	डबल वेन डी टर्क (2x आउटपुट)
10	0.13	0.26
15	0.33	0.66
20	0.82	1.64
30	2.06	4.12
40	3.92	7.84

3. वजन र समग्र आयाम सन्दर्भ (180° विशिष्टता)

बोर साइज	शुद्ध वजन (g)	बाहिरी व्यास (मिमी)	शरीरको लम्बाइ (मिमी)
10	55	22	48
15	100	28	58
20	180	36	70
30	350	45	85
40	600	55	105

मुख्य प्रतिस्पर्धात्मक लाभहरू

1. बहु-दिशा मुक्त माउन्टले ठाउँ बचत गर्छ

-- बेलनाकार चिल्लो शरीर कोष्ठक बिना कुनै पनि सतह मा पेंच द्वारा तय गर्न सकिन्छ; १२% हल्का शरीर, उच्च कम्प्याक्ट एकीकृत उपकरण फ्रेमहरूको लागि इष्टतम विकल्प

2. शून्य ब्याकल्याश अल्ट्रा-सटीक कोणीय स्थिति

-- डायरेक्ट वेन ड्राइभले गियर मेसिङ क्लियरेन्स, ± ०.०१° दोहोरिने सटीकताको साथ अल्ट्रा-स्मूथ रोटेशनलाई कडा परिशुद्ध कोण नियन्त्रण स्टेशनहरूको लागि हटाउँछ।

3. वैकल्पिक स्टप एकाइको साथ चौडा समायोज्य स्विङ दायरा

-- एकल फलक अधिकतम 270° स्विंग; W कोण समायोजन मोड्युलले असीम रूपमा समायोज्य स्ट्रोक 0 ~ 240°, सुविधाजनक बहु-स्टेशन कोण फाइन-ट्यूनिङ सक्षम गर्दछ

4. डबल भेनले समान रूपरेखा अन्तर्गत दोब्बर टर्क प्रदान गर्दछ

--उही बाहिरी आयाम, D डबल भेन मोडेलले उच्च रोटरी लोड ह्यान्डल गर्न S सिंगल भेनको दुई पटक टर्क प्रदान गर्दछ।

5. लामो सेवा जीवन तेल-मुक्त सील संरचना

-- कम घर्षण कम्पोजिट सील, सेवा जीवन 5 मिलियन भन्दा बढी स्विचिङ चक्र, साधारण कार्यशाला र धुलो-रहित सफा उत्पादन लाइनहरूसँग उपयुक्त

माउन्टिंग विधिहरू र विशिष्ट औद्योगिक अनुप्रयोगहरू

1. दुई मुख्य माउन्टिंग फारमहरू

-- प्रत्यक्ष शरीर माउन्टिङ: कुनै पनि बेलनाकार सतहमा स्क्रू लक, अक्षीय/रेडियल स्थापना सम्भव छ, छिटो छुट्याउन र प्रतिस्थापन

-- सहायक फ्ल्याट प्लेट संयुक्त माउन्टिङ: माउन्टिङ प्लेट मार्फत तेर्सो वा ठाडो रूपमा ठीक गर्नुहोस्, रोबोट अन्त प्रभावकर्ता, उपकरण साइड र शीर्ष लुकेको स्थापनाको लागि आदर्श

2. विशिष्ट अनुप्रयोग परिदृश्यहरू

-- 3C इलेक्ट्रोनिक्स स्वचालन: मिनी कम्पोनेन्ट फ्लिपिङ, क्यामेरा रोटरी स्थिति, जिग कोण स्विचिङ, निरीक्षण स्टेशन रोटरी अनुक्रमणिका

-- प्रेसिजन असेम्ब्ली लाइन्स: स्क्रू टाइटनिङ रोटरी मेकानिज्म, टर्मिनल क्रिम्प कोण समायोजन, हल्का वर्कपीस १८०° टर्नओभर

-- प्याकेजिङ मेसिनरी: सामाग्री बाफल रोटेशन, लेबल संलग्न कोण फाइन-ट्यूनिंग, छोटो स्ट्रोक रोटरी फिडिङ

-- सामान्य स्वचालन उपकरण: उपकरण ढोका रोटरी स्विच, उत्पादन स्टेशन स्विच, उच्च आवृत्ति प्रकाश लोड पारस्परिक रोटेशन

चयन तुलना: CRBU2 फ्री माउन्ट VS CRB2 मानक माउन्ट रोटरी एक्चुएटर

तुलना आयाम	CRBU2 नि: शुल्क माउन्ट श्रृंखला	CRB2 मानक वेन रोटरी श्रृंखला
माउन्टिङ मोड	स्वैच्छिक बहु-दिशा स्थापना, कुनै कोष्ठक आवश्यक छैन	समर्पित माउन्टिङ कोष्ठक आवश्यक छ, सीमित स्थापना अभिमुखीकरण
वजन र भोल्युम	12% हल्का, अल्ट्रा-कम्प्याक्ट रूपरेखा	मानक वजन, ठूलो समग्र आकार
स्विङ कोण दायरा	एकल फलक 90/180/270°; डबल वेन 90/100°	CRBU2 को रूपमा समान स्विङ कोण दायरा
एयर पोर्ट लेआउट	साइड पोर्ट / अक्षीय पोर्ट ई दोहोरो विकल्पहरू	मुख्यतया साइड पोर्ट, अक्षीय पोर्ट वैकल्पिक
कार्यात्मक मोड्युल रूपरेखा	कोण समायोजक र चुम्बकीय स्विच कुनै रेडियल प्रोट्रुसन छैन	सेन्सर मोड्युलहरू थोरै रेडियल रूपमा फैलिन्छन्
सेन्सर मोड्युलहरू थोरै रेडियल रूपमा फैलिन्छन्	संकीर्ण सीमित ठाउँ, मनमानी स्थापना लेआउट, हल्का रोटरी लोड	मानक क्याबिनेट लेआउट, मध्यम लोड, परम्परागत कोष्ठक माउन्टिंग डिजाइन

3-चरण द्रुत चयन गाइड

1. टोक़ लोडमा आधारित बोर साइज चयन

- वास्तविक काम गर्ने टोक़ गणना गर्नुहोस्, 50% टोक़ सुरक्षा मार्जिनको साथ मोडेल चयन गर्नुहोस्:

-- 10 ≤0.13N·m / 15 ≤0.33N·m / 20 ≤0.82N·m / 30 ≤2.06N·m / 40 ≤3.92N·m

2. भेन प्रकार चयन

-- हल्का कम-टोर्क लोड → एस एकल फलक; उच्च भारी रोटरी लोड → डी डबल वेन (डबल टोक़ आउटपुट)

3. कन्फिगरेसन मिलान

-- कोण फाइन ट्युनिङ आवश्यक छ: प्रत्यय W कोण समायोजन एकाइ थप्नुहोस् (0 ~ 240° असीम समायोज्य)

-- PLC स्थिति संकेत प्रतिक्रिया: दुई-दिशा रोटरी सीमा पत्ता लगाउन M9B/M9BW चुम्बकीय स्विच सुसज्जित गर्नुहोस्

-- पाइपलाइन राउटिंग माग: मानक साइड पोर्टको लागि खाली, अक्षीय केन्द्रीय एयर पोर्टको लागि प्रत्यय E

एक वाक्य सारांश

SOLH CRBU2 फ्री माउन्ट भेन रोटरी सिलिन्डरले कोष्ठक-रहित स्वेच्छाचारी स्थापना, शून्य ब्याकलश ± ०.०१° परिशुद्धता, डुअल सिंगल/डबल भेन टर्क विकल्पहरू र साइड/अक्षीय एयर पोर्ट लेआउट, वैकल्पिक W कोण एडजस्टर र M9BW चुम्बकीय स्विच, लाइटवेट कम्प्याक्ट समाधान, लाइटवेट-3 कम्प्याक्ट समाधानको साथ रोटरी फ्लिपिङ स्टेशनहरू।
