SOLH CM3 छोटो स्टेनलेस स्टील मिनी सिलिन्डरहरू परम्परागत CM2 श्रृंखला वायमेटिक एक्चुएटरहरूको लागि कम्प्याक्ट प्रतिस्थापनहरू अपग्रेड गरिएका छन्। 304 स्टेनलेस स्टीलबाट पूर्ण रूपमा निर्मित, तिनीहरूले उत्कृष्ट रस्ट र कमजोर एसिड-क्षार जंग प्रतिरोधलाई खाना, औषधि र सफा कार्यशाला वातावरणको लागि उपयुक्त प्रदान गर्दछ। अनुकूलित संरचनाले समग्र लम्बाइलाई 29mm सम्म छोटो बनाउँछ र 21% ले वजन घटाउँछ, चार-दिशात्मक एयर पोर्टहरूसँग जोडिएको साँघुरो उपकरण ठाउँमा लचिलो बहु-कोण स्थापना सक्षम गर्न। डबल-अभिनय, वसन्त एकल-अभिनय, डबल-रोड र एन्टी-रोटेशन पिस्टन रड सहित बहु भेरियन्टहरूले विविध रैखिक ड्राइभ आवश्यकताहरू पूरा गर्दछ; CDM3 चुम्बकीय संस्करणले PLC स्वचालित इन्टरलक नियन्त्रणको लागि चुम्बकीय स्विच सेन्सिङ समर्थन गर्दछ। कम घर्षण तेल-मुक्त सीलले 8 मिलियन भन्दा बढी स्थिर सञ्चालन चक्र सुनिश्चित गर्दछ। हाम्रो कारखानाले ठूलो उत्पादन र पर्याप्त स्थान सूची राख्छ, व्यापक रूपमा मेडिकल प्याकेजिङ्ग, इलेक्ट्रोनिक असेंबली र खाद्य प्रशोधन स्वचालित स्थितिमा लागू हुन्छ।

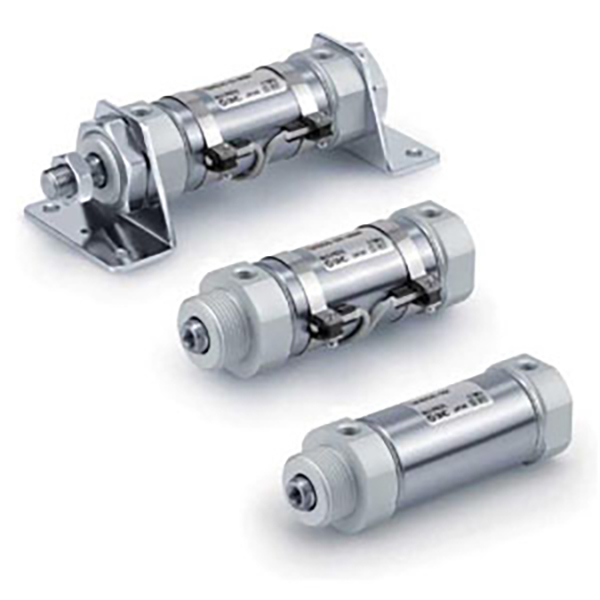

CM3 श्रृंखला छोटो स्टेनलेस स्टील मिनी सिलिन्डर | नयाँ पुस्ताको अल्ट्रा-कम्प्याक्ट वायवीय सिलिन्डर
ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH
1. उत्पादन अवलोकन र कोर संरचनात्मक सुविधाहरू
SOLH CM3/CDM3 शृङ्खला एक नयाँ-पुस्ताको छोटो-प्रकारको स्टेनलेस स्टील मिनी सिलिन्डर हो जुन परम्परागत CM2 श्रृंखलाको लागि अपग्रेड गरिएको प्रतिस्थापनको रूपमा अनुकूलित छ। यसले φ20 देखि φ40 सम्म बोर साइजहरू कभर गर्दछ, CM2 को तुलनामा 29mm र 21% हल्का वजनको अधिकतम समग्र लम्बाइ घटाउँछ। अल्ट्रा-कम्प्याक्ट बडी, पूर्ण 304 स्टेनलेस स्टील निर्माण, तेल-रहित सञ्चालन र 4-तर्फी पाइपिङ डिजाइनको साथ, यसले स्पेस-सीमित, आर्द्र, कमजोर एसिड र क्षार, र सफा काम गर्ने अवस्थाहरूमा पूर्ण रूपमा अनुकूलन गर्दछ। मध्यम-लोड सटीक रैखिक गति कार्यहरूको लागि खाद्य, चिकित्सा, इलेक्ट्रोनिक्स र प्याकेजिङ्ग उद्योगहरूमा व्यापक रूपमा प्रयोग गरिन्छ।
१.१ मानक र प्रिमियम सामग्री निर्माण
JIS B 8356 विनिमेय मानकहरूसँग पूर्ण रूपमा अनुरूप। सम्पूर्ण सिलिन्डर ट्यूब, पिस्टन रड र अन्तिम कभरहरूले उत्कृष्ट रस्ट-प्रूफ र जंग-प्रतिरोधी प्रदर्शन प्रदान गर्दै उच्च-गुणस्तरको 304 स्टेनलेस स्टील अपनाउछन्। यो स्थिर रूपमा आर्द्र वातावरण, कमजोर एसिड/कमजोर क्षार काम गर्ने अवस्था र सफा उत्पादन कार्यशालाहरूमा बलियो वातावरणीय अनुकूलन क्षमताको साथ सञ्चालन गर्दछ।
1.2 एकीकृत अल्ट्रा-कम्पैक्ट संरचना
अन्त कभर थ्रेड लक र एकीकृत सिलिन्डर ट्यूब संरचना अपनाउदै, समग्र आकार धेरै कम गरिएको छ। अभिनव 4-तर्फी पाइपिङ डिजाइन (90° अन्तराल) ले अल्ट्रा-उच्च माउन्टिङ स्वतन्त्रता प्रदान गर्दछ, साँघुरो उपकरण ठाउँको स्थापना दुविधा समाधान गर्दै र स्वचालित स्टेशनहरूको लचिलो लेआउट महसुस गर्दछ।
1.3 पूर्ण परिदृश्य कभरेजको लागि विविध गति प्रकारहरू
•दोहोरो अभिनय (CM3B) : दोहोरो-अन्त एयर इनटेक पारस्परिक गति, मानक स्वचालित रैखिक ड्राइभिङको लागि सबैभन्दा विश्वव्यापी प्रकार।
•एकल अभिनय (CM3S/T) : S = वसन्त फिर्ता, T = वसन्त विस्तार; सुरक्षा प्राथमिकता परिदृश्यहरूको लागि पावर अफ पछि स्वचालित रिसेट।
•डबल रड (CM3W) : दोहोरो-अन्त रड आउटपुट, सिंक्रोनस स्थिर आन्दोलन र विशेष लिङ्केज मेकानिजमहरूको लागि दोब्बर प्रभावकारी स्ट्रोक।
•गैर घुमाउने रड (CM3K) : हेक्सागोनल एन्टी-टोर्सन पिस्टन रड, उच्च परिशुद्धता स्थिति आवश्यकताहरूको लागि सञ्चालनको क्रममा शून्य रोटेशन।
1.4 उच्च-अन्त सील र लामो सेवा जीवन
कम घर्षण द्विदिशात्मक सील रिंग र निर्मित तेल भण्डारण ग्रूभ संग सुसज्जित, सिलिन्डरले अल्ट्रा-कम सुरु हुने दबाब र स्थिर सञ्चालन सुविधा दिन्छ। मानक तेल-मुक्त स्नेहन डिजाइन सफा उद्योग मापदण्डहरू पूरा गर्दछ। अप्टिमाइज गरिएको पहिरन-प्रतिरोधी संरचनाले 8 मिलियन भन्दा बढी चक्रहरूको सेवा जीवन सुनिश्चित गर्दछ, जसले उपकरण मर्मत आवृत्तिलाई धेरै कम गर्छ।
1.5 लचिलो बफर र प्रेरण कन्फिगरेसन
आधारभूत झटका अवशोषण र आवाज घटाउनको लागि मानक रबर बफर; अन्त प्रभाव हटाउन उच्च-गति लगातार सञ्चालनको लागि वैकल्पिक A-प्रकार एयर बफर। CDM3 मोडेल भित्र निर्मित चुम्बकीय रिंग संग आउँछ, M9B/A93/Z73 श्रृंखला चुम्बकीय स्विच वास्तविक-समय स्थिति संकेत प्रतिक्रिया र PLC स्वचालित लिङ्केज नियन्त्रणको लागि उपयुक्त; साधारण चक्रीय गतिको लागि CM3 गैर-चुम्बकीय संस्करण।
2. पूर्ण मोडेल नामकरण नियम र अर्डर उदाहरणहरू
1. विशिष्ट मोडेल संरचना: CDM3B25-100Z
कोड खण्ड
परिभाषा
CM3 / CDM3
श्रृंखला प्रकार: CM3 = चुम्बकीय रिंग बिना; CDM3 = स्विच माउन्ट गर्नको लागि निर्मित चुम्बकीय रिंग
B / S / T / W / K
गति मोड: B = डबल अभिनय; S = वसन्त फिर्ता; T = वसन्त विस्तार; W = डबल रड; K = गैर घुमाउने रड
२०/२५/३२/४०
बोर साइज (मिमी)
स्ट्रोक मान
स्ट्रोक लम्बाइ (मिमी): डबल अभिनय ≤300mm; एकल अभिनय ≤100mm
Z
नयाँ मानक संस्करण; पुरानो संस्करणको लागि कुनै चिन्ह छैन
१. बोर चयन: वास्तविक लोड वजन अनुसार बोर साइज पुष्टि गर्नुहोस्, 50% भन्दा कम सुरक्षा मार्जिन रिजर्भ गर्नुहोस्। मध्यम-जोर, सफा र जंग-प्रतिरोधी काम गर्ने अवस्थाहरूको लागि CM3 श्रृंखलालाई प्राथमिकता दिनुहोस्।
२. स्ट्रोक चयन: वास्तविक कार्य स्ट्रोक प्लस 10 ~ 20mm सुरक्षा मार्जिन। मानक स्ट्रोक नियमहरू पालना गर्नुहोस्: डबल अभिनय ≤300mm, एकल अभिनय ≤100mm।
३. कार्यात्मक कन्फिगरेसन: परम्परागत दोहोरो अभिनय पारस्परिक गतिको लागि B चयन गर्नुहोस्; एकल अभिनय वसन्त रिसेट सुरक्षा परिदृश्यहरूको लागि एस; उच्च परिशुद्धता एन्टी-टर्सियन स्थिति मागहरूको लागि K।
एक वाक्य सारांश
SOLH CM3 नयाँ पुस्ताको छोटो स्टेनलेस स्टील मिनी सिलिन्डरले अल्ट्रा-कम्प्याक्ट हल्का तौल शरीर, 304 पूर्ण स्टेनलेस क्षरण प्रतिरोध, तेल-रहित लामो-जीवन सञ्चालन र विविध माउन्टिङ विधिहरू, उच्च स्थिरता र स्पेस-सेभिंग मध्यम-थ्रस्ट रैखिक गति प्रदान गर्ने, इलेक्ट्रोनिक फूड, क्लिन फूड समाधान र इलेक्ट्रोनिक उपकरणहरू प्रदान गर्दछ।
