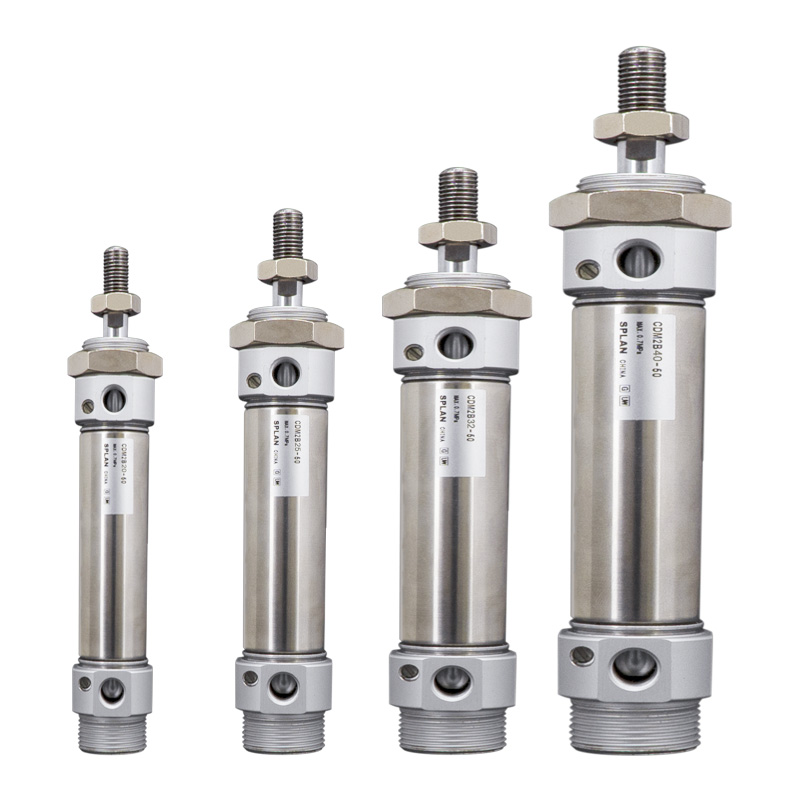

CM2 / CDM2 श्रृंखला स्टेनलेस स्टील मिनी सिलिन्डर (डबल / एकल अभिनय)

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन

     SOLH CM2 / CDM2 JIS B 8356 मानक राउन्ड स्टेनलेस स्टील सिलिन्डर हुन्, बोर साइज φ20/25/32/40mm। माइक्रो मिनी सिलिन्डर र मानक सिलिन्डरहरू बीचको प्रदर्शन। मुख्य फाइदाहरू: जंग प्रतिरोध, लामो सेवा जीवन, विविध माउन्टिंग विकल्पहरू, कम्प्याक्ट मध्यम जोर आउटपुट। खाद्य, औषधि, इलेक्ट्रोनिक्स, प्याकेजिङ्ग र सफा स्वचालन मध्यम-लोड स्टेशनहरूको लागि व्यापक रूपमा अपनाइयो।

कोर संरचना र डिजाइन सुविधाहरू

   1. मानक: JIS B 8356, सार्वभौमिक माउन्टिंग आयामहरूको साथ राउन्ड बडी अनुरूप।

   2. सामाग्री: 304 स्टेनलेस स्टील ब्यारेल, पिस्टन रड र अन्त टोपी, रस्ट-प्रूफ, आर्द्र, कमजोर एसिड, कमजोर क्षार र सफा वातावरण प्रतिरोधी।

   3. संरचना: थ्रेडहरू द्वारा लक गरिएको अन्त टोपीहरू, सीधा राउन्ड रूपरेखा, उच्च मेकानिकल बल र सजिलो मर्मत।

   4. सञ्चालन संस्करण

     -- CM2B डबल एक्टिंग: दुबै छेउमा हावा आपूर्ति, सबैभन्दा लोकप्रिय मानक मोडेल

     -- CM2S / CM2T एकल अभिनय: S = वसन्त फिर्ता; T = वसन्त विस्तार, एयर कट-अफ पछि स्वचालित रिसेट

     -- CM2W डबल रड: रड दुबै छेउमा विस्तारित, सिंक्रोनस आन्दोलन, प्रभावकारी यात्रा दोब्बर

     -- CM2K गैर घुमाउने रड: हेक्सागोनल पिस्टन रड, सटीक स्थितिको लागि एन्टी-ट्विस्ट

   5. कुशन: मानक रबर कुशन; हावा कुशन (प्रत्यय ए) उच्च गति अन्तर्गत प्रभाव शोर कम गर्न वैकल्पिक।

   6. सील: तेल जलाशय नाली संग कम घर्षण द्विदिश सील। कम सुरु हुने दबाब, तेल-मुक्त सञ्चालन, सेवा जीवन ≥8 मिलियन चक्र।

   7. स्थिति पत्ता लगाउने: CDM2 संस्करण निर्मित चुम्बकीय रिंग संग सुसज्जित, पिस्टन स्थिति प्रतिक्रिया को लागी M9B/A93/Z73 चुम्बकीय स्विच संग उपयुक्त।

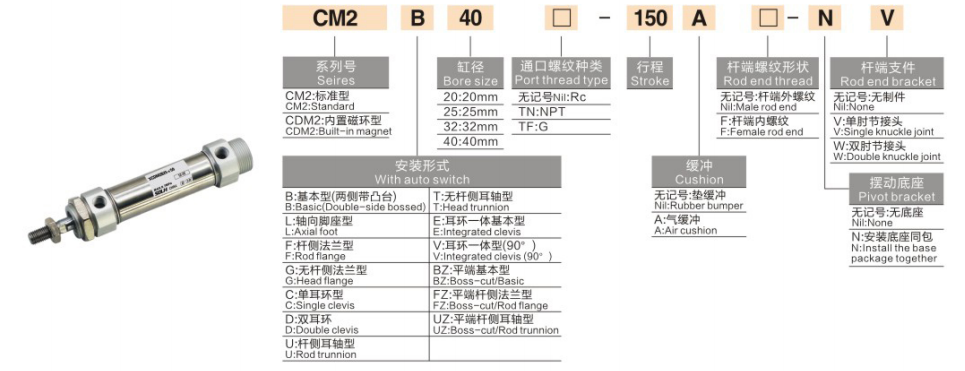

मोडेल कोडिङ नियम पूरा गर्नुहोस्

   1. मोडेल उदाहरण: CDM2B20-100A-B

   2. मानक अर्डर सन्दर्भ उदाहरणहरू

     -- CDM2B25-50-B：Bore25, stroke50, डबल एक्टिंग, बिल्ट-इन चुम्बक, रबर कुशन

     -- CDM2S32-75-B：Bore32, stroke75, एकल अभिनय वसन्त रिटर्न

     -- CDM2K40-100-B：Bore40, stroke100, गैर घुमाउने हेक्सागोनल पिस्टन रड

विश्वव्यापी कोर प्राविधिक निर्दिष्टीकरण

सैद्धान्तिक थ्रस्ट र पुल फोर्स @0.5MPa (एकल रड, एकाइ: N)

   1. डबल एक्टिंग CM2B

   2. एकल अभिनय CM2S (वसन्त रिटर्न @0.5MPa)

माउन्टिंग फारमहरू र व्युत्पन्न मोडेलहरू

   1. माउन्ट गर्ने विकल्पहरू

     -- B आधारभूत प्रकार: अन्त क्याप थ्रेडहरू मार्फत प्रत्यक्ष स्थापना (सबैभन्दा सामान्य)

     -- एल फुट माउन्ट: अक्षीय खुट्टा कोष्ठक फिक्सिंग

     - F/G फ्ल्यान्ज: रड-साइड फ्ल्यान्ज / हेड-साइड फ्ल्यान्ज

     - C/D Clevis: सिंगल क्लीविस/डबल क्लीविस

     -- E Trunnion: स्विंग गति को लागी हेड-साइड ट्रुननियन

   3. मुख्य व्युत्पन्न श्रृंखला

     -- CDM2B: बिल्ट-इन चुम्बकको साथ मानक डबल अभिनय

     -- CDM2S/T: एकल अभिनय वसन्त फिर्ता /वसन्त विस्तार

     -- CDM2W: डबल रड डबल एक्टिंग

     -- CDM2K: गैर घुमाउने हेक्सागोनल पिस्टन रड

     -- CDM2R: सीमित अक्षीय स्थानको लागि स्लिम प्रत्यक्ष माउन्ट संस्करण

3-चरण द्रुत चयन गाइड

   1. बोर चयन: आवश्यक थ्रस्ट र तेर्सो लोड गणना गर्नुहोस्, रिजर्भ ≥50% सुरक्षा मार्जिन; मध्यम-लोड अनुप्रयोगहरूको लागि प्राथमिकतामा CM2 चयन गर्नुहोस्।

   2. स्ट्रोक पुष्टि: 10 ~ 20mm अतिरिक्त यात्रा मार्जिन थप्नुहोस्; अधिकतम स्ट्रोक: डबल अभिनय ≤300mm, एकल अभिनय ≤100mm।

   3. कन्फिगरेसन मिलान

     -- अपरेशन: डबल एक्टिंग → B; एकल अभिनय वसन्त रिटर्न → एस; विरोधी ट्विस्ट आवश्यकता → K

     - कुशन: उच्च गतिको पारस्परिक गतिको लागि प्रत्यय A (एयर कुशन) थप्नुहोस्

     -- स्थिति प्रतिक्रिया: CDM2 चुम्बक सुसज्जित मोडेल छनौट गर्नुहोस्, M9B/A93 चुम्बकीय स्विचहरू मिलाउनुहोस्

एक वाक्य सारांश

     SOLH CM2/CDM2 JIS मानक स्टेनलेस स्टील राउन्ड वायवीय सिलिन्डर आयात गरिएको CM2 श्रृंखलासँग पूर्ण रूपमा आदानप्रदानयोग्य छ, डबल एक्टिङ्ग, सिंगल एक्टिंग, डबल रड र गैर घुमाउने रड भेरियन्टहरूमा उपलब्ध छ, मल्टिपल माउन्टिङ विकल्पहरू, खाना, मेडिकल र इलेक्ट्रोनिक उपकरणहरूका लागि आदर्श मध्यम-थ्रस्ट लिनियर एक्चुएटर।
