CKG1 (CKP1) श्रृंखला क्ल्याम्प सिलिन्डर | एन्टी-चुम्बकीय स्विचको साथ रड-माउन्ट गरिएको भारी-ड्युटी सिलिन्डर

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

1. उत्पादन अवलोकन र कोर संरचनात्मक भिन्नताहरू

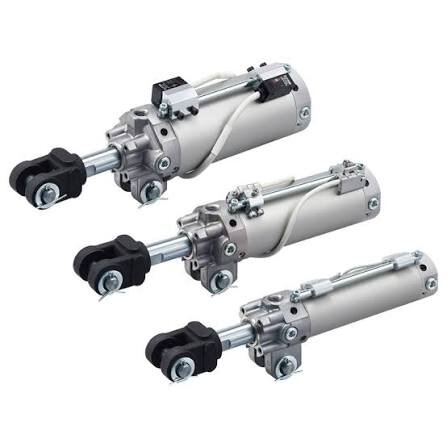

     SOLH CKG1/CKP1 शृङ्खलाहरू रड-माउन्ट गरिएको हेभी-ड्युटी क्ल्याम्पिङ सिलिन्डरहरू हुन् जुन विशेष रूपमा वेल्डिङ र बलियो चुम्बकीय हस्तक्षेप वातावरणको लागि डिजाइन गरिएको हो। बोर साइज φ40/50/63mm मा 50mm देखि 200mm सम्मको मानक स्ट्रोकको साथ उपलब्ध छ, यो श्रृंखला 3-दिशा माउन्टिङलाई समर्थन गर्ने मौलिक विरोधी बलियो चुम्बकीय क्षेत्र चुम्बकीय स्विचहरूसँग सुसज्जित छ। कम्प्याक्ट लाइटवेट संरचना, तीव्र चुम्बकीय हस्तक्षेप अन्तर्गत स्थिर सञ्चालन, भारी क्ल्याम्पिङ बल र समायोज्य गति गति, यो आर्क वेल्डिङ/स्पट वेल्डिङ फिक्स्चर, मेसिन टुल फिक्सिङ र स्वचालित हेभी-लोड क्ल्याम्पिङ स्टेशनहरूमा पूर्ण रूपमा लागू हुन्छ। शृङ्खलालाई दुई मोडेलमा विभाजन गरिएको छ: CKG1 मानक निर्मित चुम्बकीय घण्टीहरू र CKP1 उच्च-शक्ति बिल्ट-इन चुम्बकीय घण्टीहरू सहित विभिन्न विरोधी-चुम्बकीय आवश्यकताहरूको लागि।

1.1 शृङ्खला कार्यात्मक विभाजन

     • CKG1 (मानक चुम्बकीय रिंग): D-P3DWA / D-P4DW एन्टी-चुम्बकीय स्विचहरूसँग मिलेको। साधारण बलियो चुम्बकीय वातावरण र आर्क वेल्डिंग स्प्ल्याश-प्रूफ परिदृश्यहरूको लागि उपयुक्त। वैकल्पिक स्प्ल्याश-प्रूफ कोडहरू: -XC88 / -XC89 / -XC91, परम्परागत वेल्डिंग स्टेशनहरूको लागि लागत-प्रभावी र स्थिर विरोधी हस्तक्षेप प्रदर्शन प्रदान गर्दै।

    • CKP1 (उच्च-शक्ति चुम्बकीय रिंग): परिष्कृत बिल्ट-इन बलियो चुम्बकीय रिंगहरूसँग सुसज्जित र D-P79WSE / D-P74L / Z उच्च-ग्रेड एन्टी-चुम्बकीय स्विचहरूसँग उपयुक्त। यसले बलियो विरोधी चुम्बकीय हस्तक्षेप क्षमता र अधिक स्थिर संकेत प्रेरणा प्रदान गर्दछ, उच्च-चुम्बकीय-क्षेत्र र उच्च-फ्रिक्वेन्सी वेल्डिंग कार्य अवस्थाहरूको लागि आदर्श।

1.2 अद्वितीय रड-माउन्ट संरचना

     चुम्बकीय स्विच माउन्टिंग रड पिस्टन रड साइडमा अभिन्न रूपमा डिजाइन गरिएको छ, 3-दिशा स्थापना (शीर्ष / बायाँ / दायाँ) लाई समर्थन गर्दछ। इम्बेडेड लेआउटले फिक्स्चर हस्तक्षेप र मेकानिकल टक्करबाट जोगाउँछ, कम्प्याक्ट वेल्डिंग फिक्स्चर लेआउटहरूमा लचिलो तार र स्थिर संकेत पत्ता लगाउने सुनिश्चित गर्दछ।

1.3 कम्प्याक्ट अपग्रेड र विनिमेय डिजाइन

     अप्टिमाइज गरिएको सिलिन्डर बडी स्ट्रक्चरले CKP1-40 मोडेलको समग्र लम्बाइ 7mm ले छोटो बनाउँछ, समग्र तौलमा 7% कमीको साथ। φ63-150mm मोडेलको तौल मात्र 1.82kg छ। परम्परागत पुरानो प्रकारको CK1 शृङ्खलाको साथ पूर्ण रूपमा विनिमेय स्थापना आयामहरू, प्रत्यक्ष प्रतिस्थापन महसुस गर्दै र फिक्स्चर संरचनाहरू परिमार्जन नगरी अपग्रेड।

1.4 भारी शुल्क र टिकाऊ प्रदर्शन

     स्थिर क्ल्याम्पिङ र रिलिजिङ गतिको लागि मानक डबल-एन्ड एयर बफरको साथ डबल-अभिनय द्विदिशात्मक नियन्त्रण योग्य संरचना अपनाउछ। पिस्टन रडले कडा क्रोम प्लेटिङ ट्रीटमेन्टबाट गुज्र्छ, र सिलिन्डर बडीले कडा एनोडाइजिङ प्रक्रिया अपनाउछ, उत्कृष्ट पहिरन प्रतिरोध र प्रभाव प्रतिरोधलाई महसुस गर्दै। तेल-रहित डिजाइनले सफा वातावरण र कम मर्मतसम्भारको साथ कठोर वेल्डिङ कार्य अवस्थाहरूमा अनुकूलन गर्दछ।

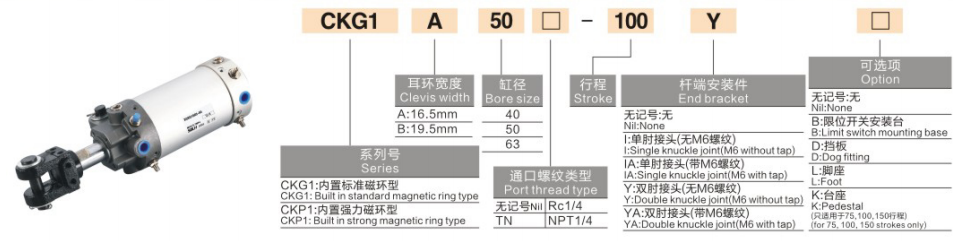

2. पूर्ण मोडेल नामकरण नियम र अर्डर उदाहरणहरू

  1. विशिष्ट मोडेल उदाहरणहरू: CKG1A63-50YZ-P4DWL, CKP1B40-75Z-P79WSE

 2. मानक अर्डर उदाहरणहरू

     • CKG1 मानक चुम्बकीय कन्फिगरेसन: CKG1A63-50YZ-P4DWL (मानक चुम्बकीय घण्टी, 16.5mm आँखा चौडाइ, φ63 बोर, 50mm स्ट्रोक, रड-माउन्ट गरिएको, P4DWL एन्टी-चुम्बकीय स्विचको साथ)

     • CKP1 उच्च-शक्ति चुम्बकीय कन्फिगरेसन: CKP1B40-75Z-P79WSE (उच्च-शक्ति चुम्बकीय रिंग, 19.5mm भारी शुल्क आँखा चौडाइ, φ40 बोर, 75mm स्ट्रोक, रड-माउन्टेड, P79WSE उच्च-ग्रेड एन्टी-चुम्बकीय स्विचको साथ)

3. सामान्य प्राविधिक प्यारामिटरहरू (20℃, 0.5MPa मानक अवस्था)

  3.1 आधारभूत निर्दिष्टीकरणहरू

     • सञ्चालन मोड: डबल-अभिनय (द्वि दिशात्मक नियन्त्रण योग्य क्ल्याम्पिङ / रिलिजिङ)

     • कार्य दबाव दायरा: ०.०५ ~ १.० एमपीए; प्रमाण दबाव: 1.5MPa

     • परिवेशको तापक्रम: -10℃~60℃ (चुम्बकीय स्विच संग); -10 ℃ ~ 70 ℃ (स्विच बिना)

     • पिस्टन सञ्चालन गति: 50 ~ 300mm/s (थ्रेड गति नियमन, गैर फैलिएको सिलिन्डर शरीर)

     • बफर मोड: मानक डबल-अन्त एयर बफर; वैकल्पिक परिष्कृत डबल-एन्ड एयर बफर (-X1515)

     • स्नेहन मोड: तेल रहित सञ्चालन

     • चुम्बकीय स्विच सुविधा: व्यावसायिक विरोधी बलियो चुम्बकीय क्षेत्र डिजाइन, विशेष 3-दिशा रड-माउन्ट स्थापना

३.२ सैद्धान्तिक क्ल्याम्पिङ फोर्स (एकाइ: kN @0.5MPa)

3.3 उत्पादन वजन (एकाइ: kg @ 100mm स्ट्रोक)

4. विरोधी बलियो चुम्बकीय स्विच मिलान (रड माउन्ट प्रकार को कोर लाभ)

     स्थापना र वातावरणीय लाभहरू: एकीकृत स्विच रड संरचनाले स्वेच्छाचारी 3-दिशा स्थापनालाई समर्थन गर्दछ, प्रभावकारी रूपमा वेल्डिङ स्लाग संचय र स्थिरता मेकानिकल हस्तक्षेपलाई बेवास्ता गर्दछ। मिल्दो स्विचहरूले स्थिर र भरपर्दो सिग्नल आउटपुटको साथ कठोर र जटिल वेल्डिंग कार्य वातावरणमा पूर्ण रूपमा अनुकूलन गर्दै पेशेवर स्प्ल्याश-प्रूफ र डस्ट-प्रूफ डिजाइन अपनाउने।

5. विशिष्ट अनुप्रयोग परिदृश्यहरू

     • वेल्डिङ फिक्स्चर स्टेशनहरू: आर्क वेल्डिङ र स्पट वेल्डिङ वर्कपीस क्ल्याम्पिङ, स्प्ल्याश-प्रूफ पोजिसनिङ र वेल्डिङ टूलिङ फिक्सिङका लागि विशेष। व्यावसायिक विरोधी चुम्बकीय र विरोधी स्प्ल्याश डिजाइन बलियो चुम्बकीय वातावरण वेल्डिंग मा संकेत बहाव र विफलता समस्या समाधान गर्दछ।

     • मेसिन औजार र मेसिनिङ सेन्टर: भारी-लोड workpiece फिक्सिंग, मोल्ड क्ल्याम्पिंग र छोटो-स्ट्रोक सटीक स्थितिमा लागू। उच्च clamping बल र उत्कृष्ट विरोधी विक्षेपन क्षमता स्थिर प्रशोधन सहिष्णुता सुनिश्चित गर्दछ।

     • स्वचालित भारी शुल्क स्टेशनहरू: भारी प्यालेट क्ल्याम्पिङ, स्थानान्तरण सीमित र फ्लिपिङ मेकानिज्म स्थितिको लागि उपयुक्त। यसले बलियो वातावरणीय हस्तक्षेप प्रतिरोधको साथ निरन्तर र स्थिर चक्रीय कार्य प्रदान गर्दछ।

     • बलियो चुम्बकीय क्षेत्र कार्य क्षेत्र: विद्युत चुम्बकहरूसँग मिल्ने स्टेशनहरूका लागि उपयुक्त, उच्च-फ्रिक्वेन्सी मोटरहरूको नजिक क्ल्याम्पिङ र बलियो चुम्बकीय हस्तक्षेप क्षेत्रहरूमा स्थिति। समर्पित विरोधी चुम्बकीय स्विच 100% विश्वसनीय स्थिति संकेत ग्यारेन्टी।

6. CKG1 बनाम CKP1 श्रृंखला द्रुत तुलना

7. 3-चरण द्रुत चयन गाइड

   १. बोर साइज चयन: वास्तविक क्ल्याम्पिङ लोडको आधारमा बोर साइज चयन गर्नुहोस्। नियम पालना गर्नुहोस्: सैद्धान्तिक क्ल्याम्पिंग बल ≥ वास्तविक लोड × 1.5 सुरक्षा कारक। हल्का लोडको लागि φ40, मध्यम लोडको लागि φ50, भारी भार काम गर्ने अवस्थाहरूको लागि φ63।

   २. स्ट्रोक चयन: मानक स्ट्रोक दायरा 50mm देखि 200mm सम्म। क्ल्याम्पिङ कार्यको क्रममा मेकानिकल हस्तक्षेप रोक्नको लागि वर्कपीसको उचाइ अनुसार 5~10mm अतिरिक्त स्ट्रोक मार्जिन रिजर्भ गर्नुहोस्।

   ३. कन्फिगरेसन मिलान

￮ चुम्बकीय घण्टी र स्विच: सामान्य वेल्डिङ वातावरणको लागि CKG1 + P4DW छनौट गर्नुहोस्; उच्च-फ्रिक्वेन्सी र उच्च-हस्तक्षेप वेल्डिङ स्टेशनहरूको लागि CKP1 + P79WSE चयन गर्नुहोस्।

￮ आँखा चौडाई विशिष्टता: C = 12.5mm संकीर्ण स्थापना ठाउँको लागि; मानक सामान्य प्रयोगको लागि A = 16.5mm; भारी-लोड क्ल्याम्पिङ परिदृश्यहरूको लागि B=19.5mm।

एक वाक्य सारांश

     SOLH CKG1/CKP1 श्रृंखला रड-माउन्टेड हेभी-ड्युटी क्ल्याम्प सिलिन्डरहरू वेल्डिंग उद्योगहरूको लागि पेशेवर एन्टी-चुम्बकीय वायवीय समाधानहरू हुन्, 3-दिशा स्विच स्थापना, तेल-मुक्त सञ्चालन, मानक एयर बफर र विनिमेय स्थापना आकारको विशेषता। CKG1 ले लागत-प्रभावी एन्टि-एसी चुम्बकीय प्रदर्शन प्रदान गर्दछ, जबकि अपग्रेड गरिएको CKP1 ले उत्कृष्ट AC/DC विरोधी हस्तक्षेप क्षमता प्रदान गर्दछ, दुवै जटिल बलियो चुम्बकीय र वेल्डिङ वातावरणमा स्थिर भारी क्ल्याम्पिङको लागि आदर्श।
