ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

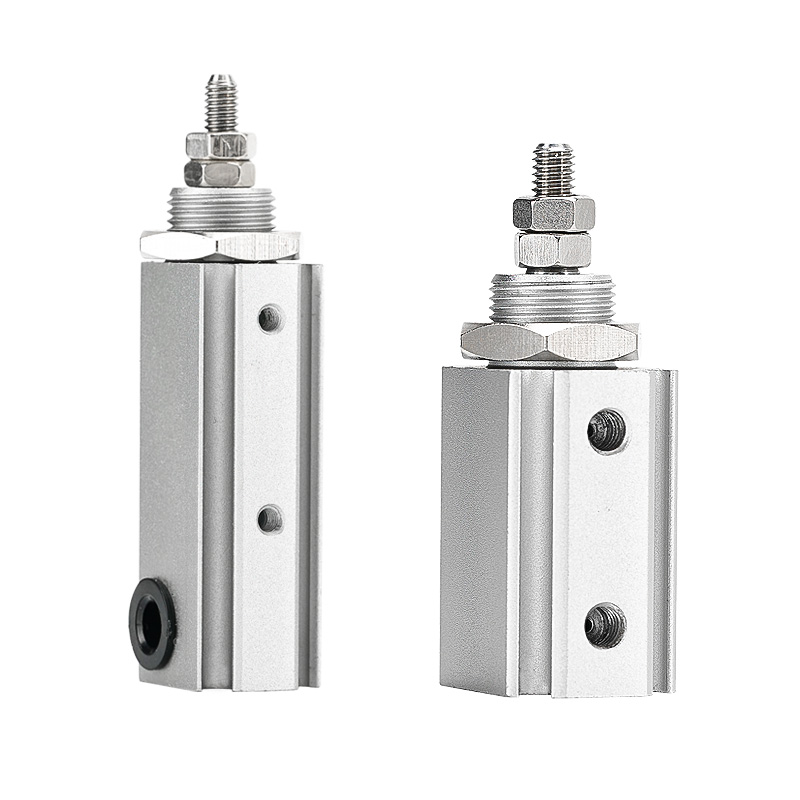

SOLH CJP2 श्रृंखला कम्प्याक्ट डबल अभिनय पिन सिलिन्डर हो। मुख्य फाइदाहरू: अल्ट्रा-छोटो शरीर, हल्का संरचना, स्थिर द्विदिशात्मक जोर र विश्वसनीय उच्च आवृत्ति सञ्चालन। सीमित ठाउँ, मध्यम माइक्रो लोडहरू र उच्च-चक्र स्वचालित स्टेशनहरू भित्र द्विदिशात्मक सटीक पुश-पुल आन्दोलनको लागि डिजाइन गरिएको। यो माइक्रो द्विदिशात्मक रैखिक ड्राइभिङ अनुप्रयोगहरूको लागि मुख्यधारा मोडेल हो।
- ड्राइभ मोड: डबल एक्टिंग (स्ट्रोक विस्तार र फिर्ता लिने दुवैको लागि हावा आपूर्ति)। बोर दायरा: Ø4 / 6 / 10 / 16mm, माइक्रो देखि सानो पेलोडहरू कभर गर्दै।
-- संरचना: एक्स्ट्रुडेड एल्युमिनियम बडी (परम्परागत ब्रास संस्करणबाट अपग्रेड गरिएको), 55% ~ 65% हल्का वजन। प्रभाव र शोर कम गर्न दुवै छेउमा रबर कुशन संग सुसज्जित।
- बहुमुखी माउन्ट: 6 माउन्ट कन्फिगरेसनहरू उपलब्ध छन्: आधारभूत प्रकार, प्यानल माउन्ट, फ्ल्यान्ज माउन्ट, फुट माउन्ट, ट्रुनियन माउन्ट र बहु-अभिमुखीकरण स्थापनाको लागि क्लीभिस माउन्ट।
-- सेन्सर संगतता: चुम्बकीय रिंग संग निर्मित सबै विशिष्टताहरु, अतिरिक्त कोष्ठक बिना न्यूनतम Ø4 बोर र 5mm स्ट्रोक सहित दुई चुम्बकीय स्विच को समर्थन स्थापना।
- सामग्री र सील: कडा एनोडाइज्ड एल्युमिनियम + NBR सील, तेल-रहित सञ्चालन, सफा वा थोरै तेल वातावरणको लागि उपयुक्त। मेकानिकल सेवा जीवन ≥3 मिलियन चक्र।

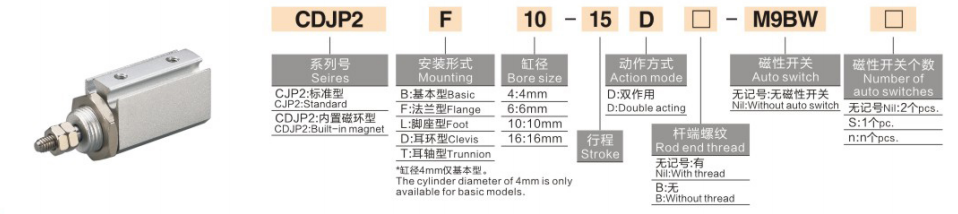

1. मोडेल उदाहरण: CDJP2B10-15D-M9B
|
खण्ड |
कोड |
परिभाषा |
| CJP2 / CDJP2 |
श्रृंखला कोड |
CJP2 = चुम्बकीय रिंग बिना CDJP2 = बिल्ट-इन चुम्बकीय रिंग |
| B / F / L / T |
माउन्ट प्रकार |
B = आधारभूत; F = प्यानल माउन्ट; L=Flange; T = फुट माउन्ट |
|
10 |
बोर साइज (मिमी) |
Ø4 / 6 / 10 / 16 |
|
15 |
मानक स्ट्रोक (मिमी) |
५/१०/१५/२०/२५/३० |
|
D |
कार्य कोड |
D = दोहोरो अभिनय (स्थिर चिन्ह) |
| -M9B |
चुम्बकीय स्विच |
वैकल्पिक, द्विदिश स्थिति पत्ता लगाउन 2 स्विचहरू समर्थन गर्नुहोस् |
2. मानक अर्डर सन्दर्भ उदाहरणहरू
-- CJP2B6-20D: बोर 6, स्ट्रोक 20, डबल अभिनय आधारभूत प्रकार, कुनै चुम्बकीय रिंग छैन
-- CDJP2F4-10D: बोर 4, स्ट्रोक 10, प्यानल माउन्ट, बिल्ट-इन चुम्बकीय रिंग
-- CDJP2B16-30D-2M9B：बोर 16, स्ट्रोक 30, आधारभूत प्रकार, दुई M9B स्विचहरूसँग सुसज्जित
|
प्यारामिटर वस्तु |
Ø4 |
Ø6 |
Ø10 |
Ø16 |
| बोर (मिमी) |
4 |
6 |
10 |
16 |
| मानक स्ट्रोक (मिमी) |
५/१०/१५/२० |
५/१०/१५/२०/२५/३० |
५/१०/१५/२०/२५/३० |
५/१०/१५/२०/२५/३० |
| सञ्चालन दबाव (MPa) |
०.१५~०.७ |
०.१२~०.७ |
०.०६~०.७ |
०.०६~०.७ |
| थ्रस्ट @0.5MPa (N) |
विस्तार गर्नुहोस्: 6.3; फिर्ता लिनुहोस्: 5.4 |
विस्तार गर्नुहोस्: 14.1; फिर्ता लिनुहोस्: 12.4 |
विस्तार गर्नुहोस्: 39.3; फिर्ता लिनुहोस्: 35.3 |
विस्तार गर्नुहोस्: 98.5; फिर्ता लिनुहोस्: 90.2 |
| कुशन |
दुबै छेउमा रबर कुशन |
|
|
|
| परिवेशको तापक्रम |
-10 ~ +70 ℃ (पाइपिङ भित्र आइसिङ छैन) |
|
|
|
| लगभग शुद्ध वजन (g) |
~7 |
~१२ |
~25 |
~५० |
| एयर जडान |
OD4 PU ट्युबिङका लागि प्रत्यक्ष पुश-इन फिटिङ |
|
|
|
1. अल्ट्रा छोटो हल्का शरीर
-- लिगेसी CJP मोडेलको तुलनामा 6 ~ 9.5mm ले समग्र लम्बाइ घटाइयो, तौल 55% ~ 65% घट्यो, अल्ट्रा-सीमित स्थापना लेआउटको लागि उपयुक्त।
2. स्थिर द्विदिश उत्पादन
-- रिटर्न वसन्त बिना डबल अभिनय डिजाइन। द्विदिशात्मक थ्रस्ट 30% ~ 50% बराबर एकल अभिनय सिलिन्डर भन्दा उच्च छ, 100g ~ 5kg पेलोडहरूको लागि उपयुक्त।
3. उच्च आवृत्ति र कम आवाज सञ्चालन
-- रबर कुशन + कम घर्षण सील। सञ्चालन गति 50~500mm/s, 200cpm माथि स्थिर, प्रभाव शोर ≤60dB।
4. धेरै माउन्टिङ र पूर्ण चुम्बकीय रिंग मानक
-- 6 माउन्टिंग फारमहरू जटिल टूलिङ लेआउटमा अनुकूल हुन्छन्। सबै साइजका लागि सुसज्जित चुम्बकीय घण्टी, न्यूनतम Ø4 बोरले सुविधाजनक स्थिति निगरानीको लागि दोहोरो चुम्बकीय स्विचहरूलाई समर्थन गर्दछ।
5. तेल रहित डिजाइन र लामो सेवा जीवन
-- सफा उत्पादन लाइनहरु संग उपयुक्त। कडा एल्युमिनियम बडी र पहिरन-प्रतिरोधी सिलहरूले ≥3 मिलियन चक्रहरूमा स्थिर सञ्चालन सुनिश्चित गर्दछ।
1. माउन्टिंग फारमहरू
-- आधारभूत प्रकार (B): सिधा पुश-पुलको लागि बाह्य थ्रेड अक्षीय फिक्सिङ अन्त्य गर्नुहोस्
-- प्यानल प्रकार (F): अति पातलो लेआउटको लागि उपकरण प्यानलमा शरीर सम्मिलित
-- फ्ल्यान्ज प्रकार (L): ठाडो लोड अनुप्रयोगहरूको लागि रड साइड फ्ल्यान्ज फिक्सिङ
-- फुट प्रकार (T): तेर्सो पार्श्व पुश-पुलको लागि तल्लो खुट्टा माउन्ट
2. विशिष्ट अनुप्रयोग परिदृश्यहरू
--३सी इलेक्ट्रोनिक्स: माइक्रो कम्पोनेन्ट ग्रिपिङ, चिप इजेक्शन, बटन स्थायित्व परीक्षण, लघु जिग ड्राइभिङ
-- सटीक उपकरण: माइक्रो भल्भ स्विचिङ, फाइबर स्थिति, उपकरण ठीक समायोजन, लघु स्लाइडर कार्य
-- सामान्य स्वचालन: उच्च आवृत्ति लोडिङ / अनलोडिङ, लेबल पिलिङ, छोटो स्ट्रोक workpiece स्थानान्तरण
--मेडिकल उपकरणहरू: साना उपकरण टेलिस्कोपिक आन्दोलन, माइक्रो फ्लुइड प्रोपल्सन, सटीक स्थिति निर्धारण असेंबलीहरू
|
तुलना वस्तु |
CJP2 डबल एक्टिंग पिन सिलिन्डर |
CJ1 अल्ट्रा-मिनी पिन सिलिन्डर |
CJP एकल अभिनय पिन सिलिन्डर |
| बोर दायरा (मिमी) |
Ø4/6/10/16 |
Ø2.5/4 |
Ø6/10/16 |
| कार्य मोड |
दोहोरो अभिनय (द्वि दिशात्मक जोर) |
एकल / दोहोरो अभिनय |
एकल अभिनय (वसन्त रिटर्न) |
| थ्रस्ट @0.5MPa (N) |
५.४~९८.५ (मध्यम) |
०.६४~६.३ (अति कम) |
10~50 (सानो) |
| वजन (g) |
७~५० (प्रकाश) |
2~3.5 (अल्ट्रा-लाइट) |
10~30 (मध्यम) |
| शरीरको लम्बाइ |
अति छोटो |
सबैभन्दा छोटो |
मानक |
| लागत स्तर |
मध्यम, उच्च लागत प्रदर्शन |
न्यून (अर्थव्यवस्था) |
मध्यम |
| आदर्श परिदृश्य |
द्विदिश ड्राइभिङ, मध्यम माइक्रो लोड, उच्च आवृत्ति |
अत्यन्त सीमित ठाउँ, अल्ट्रा-लाइट माइक्रो लोड |
युनिडायरेक्शनल ड्राइभिङ, पावर अफ स्प्रिङ रिसेट आवश्यक छ |
1. पेलोडमा आधारित बोर चयन
-- Ø4 ≤0.5kg；Ø6=0.5~1kg；Ø10=1~3kg；Ø16=3~5kg। रिजर्भ ≥30% सुरक्षा मार्जिन।
2. स्ट्रोक पुष्टि
- आवश्यक यात्रा अनुसार स्ट्रोक छनौट गर्नुहोस्; स्थिर उच्च आवृत्ति साइकल चलाउनको लागि छोटो स्ट्रोकहरूलाई प्राथमिकता दिनुहोस्।
3. कन्फिगरेसन मिलान
-- स्थिति बन्द-लूप नियन्त्रण: द्विदिश स्थिति प्रतिक्रियाको लागि दुई M9B चुम्बकीय स्विचहरू सुसज्जित गर्नुहोस्।
-- स्थापना लेआउट: इम्बेडेड उपकरणहरूको लागि प्यानल प्रकार (F); अक्षीय थ्रेडेड असेंबलीका लागि आधारभूत प्रकार (बी)।
SOLH CJP2 कम्प्याक्ट डबल एक्टिंग पिन वायवीय सिलिन्डरले अल्ट्रा-सर्ट लाइटवेट बडी, द्विदिशात्मक स्थिर थ्रस्ट, रबर कुसन र 6 माउन्टिंग भेरियन्टहरू समावेश गर्दछ; CDJP2 संस्करण निर्मित चुम्बकीय रिंग M9 शृङ्खला स्विचहरूसँग मिल्दो, 3C मा द्विदिशात्मक छोटो-स्ट्रोक पुश-पुल कार्यहरूको लागि आदर्श माइक्रो रेखीय एक्चुएटर, सटीक उपकरणहरू र चिकित्सा स्वचालन उपकरणहरू।
