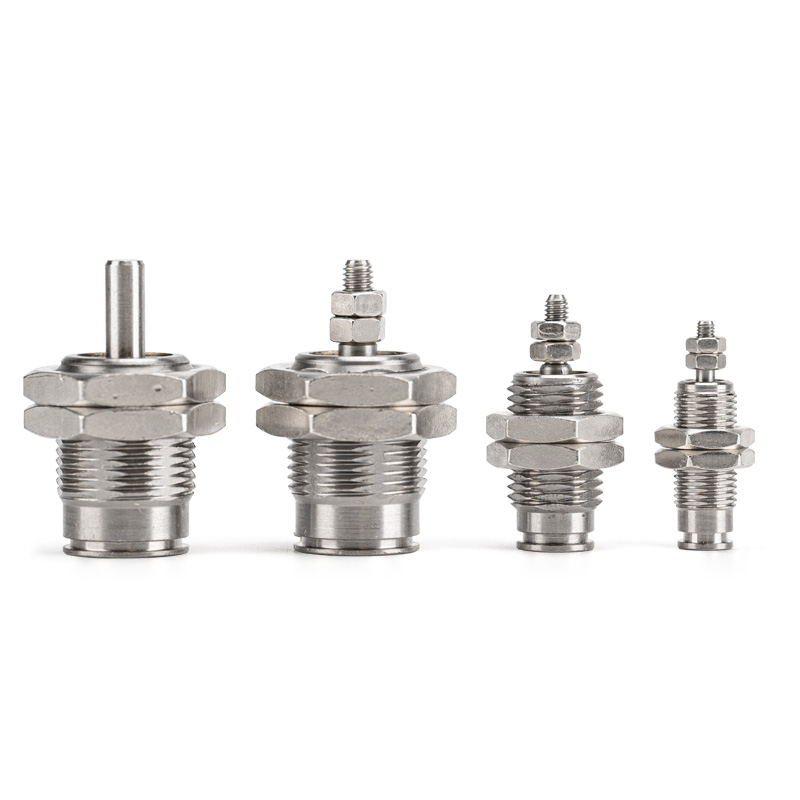

CJP श्रृंखला एकल अभिनय पिन सिलिन्डर (छोटो-स्ट्रोक माइक्रो सिलिन्डर)

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन

     SOLH CJP श्रृंखला एकल अभिनय वसन्त रिटर्न पिन सिलिन्डर हो। मुख्य विशेषताहरू: अल्ट्रा-सर्ट बडी, न्यूनतम स्थापना पदचिह्न, दिशाहीन थ्रस्ट र एयर कट-अफमा स्वचालित स्प्रिङ रिसेट। सीमित ठाउँ, हल्का लोड र उच्च आवृत्ति छोटो स्ट्रोक स्टेशनहरू अन्तर्गत एकदिशात्मक सटीक पुश-पुल आन्दोलनको लागि उपयुक्त। यो लघु एकल-दिशा ड्राइभिङ अनुप्रयोगहरूको लागि एक क्लासिक मोडेल हो।

कोर संरचना र डिजाइन सुविधाहरू

     - ड्राइभ मोड: एकल अभिनय (वसन्त रिटर्न)। हावा आपूर्ति गर्दा विस्तार गर्नुहोस्; सुरक्षित सञ्चालनको लागि हावाको दबाब बिना वसन्त द्वारा स्वचालित रूपमा फिर्ता लिनुहोस्।

     --बोर साइजहरू: Ø4/6/10/16mm, कभर माइक्रो देखि लाइट पेलोड दायरा (0.1~3kg)।

     -- संरचना: कडा एनोडाइज्ड ब्रास बडी, स्टेनलेस स्टील पिस्टन रड, बिल्ट-इन कुशन छैन। अतिरिक्त छोटो रूपरेखा, प्यानल माउन्ट गर्न वा उपकरण भित्र फ्लस इम्बेडिङको लागि उपलब्ध।

     -- माउन्ट प्रकारहरू: दुई कोर कन्फिगरेसनहरू - प्यानल माउन्ट (B) र फ्लस माउन्ट (S)।

     --सामाग्री र सील: ब्रास हाउसिंग + NBR सिल, तेल-रहित सञ्चालन, सफा र थोरै तेलयुक्त वातावरणसँग उपयुक्त। मेकानिकल सेवा जीवन ≥3 मिलियन चक्र।

     --सेन्सर विकल्प: बिल्ट-इन चुम्बकीय रिंगको साथ CDJP संस्करण, विस्तारित स्थिति पत्ता लगाउनको लागि एउटा चुम्बकीय स्विच समर्थन गर्दछ।

मोडेल कोडिङ नियम पूरा गर्नुहोस्

   1. मोडेल उदाहरण: CJPB6-10

   2. मानक अर्डर सन्दर्भ उदाहरणहरू

     -- CJPB4-5: बोर 4, स्ट्रोक 5, प्यानल माउन्ट, कुनै चुम्बकीय रिंग छैन

     -- CDJPS10-15: बोर 10, स्ट्रोक 15, फ्लस एम्बेडेड माउन्ट, बिल्ट-इन चुम्बक

     -- CJPB6-10H4: बोर 6, स्ट्रोक 10, प्यानल माउन्ट, OD4 पुश-इन जडान

विश्वव्यापी कोर प्राविधिक विशिष्टताहरू (0.5MPa, एकल अभिनय वसन्त रिटर्न)

मुख्य प्रतिस्पर्धात्मक लाभहरू

   1. अल्ट्रा-कम्प्याक्ट रूपरेखाले स्थापना ठाउँ बचत गर्छ

     -- अतिरिक्त छोटो शरीरले मेसिनरी वा प्यानल माउन्टिङ भित्र फ्लस इम्बेडिङलाई समर्थन गर्दछ, मानक सिलिन्डरहरूको तुलनामा 50% सम्म ओगटेको ठाउँ काट्छ, अत्यन्त सीमित स्टेशनहरूको लागि आदर्श।

   2. पावर-अफ रिसेटको साथ युनिडायरेक्शनल थ्रस्ट

     -- हावा आपूर्ति बन्द भएपछि स्प्रिङ रिट्र्याक्सन सक्रिय हुन्छ। क्ल्याम्पिङ, इजेक्शन र स्टप स्थिति एकदिशात्मक आन्दोलनहरूको लागि सुरक्षित।

   3. छिटो प्रतिक्रिया र स्थिर उच्च आवृत्ति सञ्चालन

     -- कुशन-रहित कम घर्षण सीलले छोटो-स्ट्रोक दोहोरिने कार्यहरूको लागि लगातार साइकल चलाउन ≥250cpm सक्षम गर्दछ।

   4. तेल-मुक्त सञ्चालन र विस्तारित सेवा जीवन

     - सफा कार्यशाला अवस्थाको लागि उपयुक्त। ब्रास बडी र टिकाउ सील ग्यारेन्टी ≥3 मिलियन मर्मत-मुक्त चक्र।

   5. लचिलो माउन्ट कन्फिगरेसन

     -- प्यानल र फ्लश एम्बेडेड माउन्ट उपलब्ध; रड अन्त विभिन्न मेकानिकल डिजाइनहरू मिलाउन समतल वा गोलाकार हुन सक्छ।

माउन्टिंग विकल्पहरू र विशिष्ट औद्योगिक अनुप्रयोगहरू

   1. माउन्टिंग फारमहरू

     -- प्यानल माउन्ट (B): उपकरणको सतहमा फ्ल्यान्ज फिक्स गरिएको, बाह्य धक्का र पुल गतिको लागि सुविधाजनक

     --फ्लस माउन्ट (एस): उपकरण बोरमा इम्बेड गरिएको शरीर, मेसिनरी भित्र अधिकतम ठाउँ बचतको लागि मात्र पिस्टन रड खुला

   2. विशिष्ट अनुप्रयोग परिदृश्यहरू

     --3C र इलेक्ट्रोनिक्स: माइक्रो पार्ट क्ल्याम्पिङ, चिप इजेक्शन, मिनिएचर जिग ड्राइभ, बटन स्थायित्व परीक्षण

     -- सटीक उपकरण: मिनी भल्भ स्विचिङ, फाइबर स्थिति, उपकरण ठीक समायोजन, छोटो स्ट्रोक रोक्न

     -- सामान्य स्वचालन: उच्च-फ्रिक्वेन्सी लोडिङ/अनलोडिङ, लेबल पिलिङ, माइक्रो कम्पोनेन्ट ट्रान्सफर, यूनिडायरेक्शनल क्ल्याम्पिङ

     --चिकित्सा उपकरण: लघु उपकरण विस्तार, माइक्रो फ्लुइड प्रोपल्सन, सटीक स्थिति निर्धारण

3-चरण द्रुत चयन गाइड

   1. पेलोडमा आधारित बोर चयन

      -- Ø4 ≤0.3kg；Ø6=0.3~0.7kg；Ø10=0.7~2kg；Ø16=2~3kg। रिजर्भ ≥50% सुरक्षा मार्जिन।

   2. स्ट्रोक पुष्टिकरण

     -- मानक स्ट्रोक: 5/10/15mm। छोटो स्ट्रोकहरूले अधिक स्थिर उच्च आवृत्ति प्रदर्शन प्रदान गर्दछ।

   3. कन्फिगरेसन मिलान

     -- स्थिति प्रतिक्रिया: विस्तारित स्थिति निगरानी गर्न निर्मित चुम्बक प्लस एक M9B स्विच संग CDJP छनोट गर्नुहोस्।

     -- माउन्ट लेआउट: आन्तरिक उपकरण स्थापनाको लागि फ्लश इम्बेडेड माउन्ट (एस); सतह विधानसभा लागि प्यानल माउन्ट (बी)।

एक वाक्य सारांश

     SOLH CJP एकल अभिनय वसन्त रिटर्न माइक्रो पिन वायवीय सिलिन्डरले प्यानल र फ्लश इम्बेडेड माउन्टिङ विकल्पहरूको साथ अल्ट्रा-सर्ट कम्प्याक्ट बडी प्रदान गर्दछ; CDJP संस्करणले चुम्बकीय स्विच पत्ता लगाउने, यूनिडायरेक्शनल सर्ट-स्ट्रोक इजेक्शनको लागि आदर्श किफायती लघु एक्ट्युएटर, सीमित-स्पेस 3C मा क्ल्याम्पिङ र स्थिति निर्धारण कार्यहरू, सटीक उपकरण र चिकित्सा स्वचालन उपकरणहरूलाई समर्थन गर्दछ।
