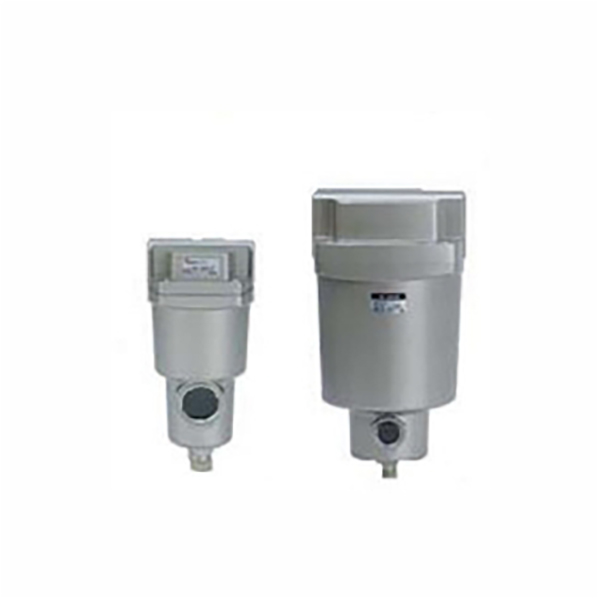

AFF / AM श्रृंखला कम्प्रेस्ड एयर क्लीनिङ फिल्टर

SOLH AFF मुख्य-लाइन मोटे फिल्टर र AM तेल धुंध विभाजक श्रृंखला मा क्यास्केड गर्न सकिन्छ र ISO8573-1 कम्प्रेस्ड वायु सफाई मापदण्डहरूको पालना गर्दै SMC वायु शुद्धिकरण कम्पोनेन्टहरूसँग पूर्ण रूपमा आदानप्रदान गर्न सकिन्छ। 1μm AFF प्राथमिक फिल्टरले 99% गाढा पानीका थोपाहरू, धुलो र खिया कणहरू हटाउँछ; 0.1μm AM ठीक तेल धुंध विभाजकले तेल-रहित सफा हावा आपूर्तिको लागि 1mg/m³ भन्दा कम अवशिष्ट तेल सामग्री सीमित गर्दछ। पोर्ट थ्रेडहरू १/४"~२" भएको पूर्ण प्रवाह लाइनअप ३०० देखि १४५०० L/min सम्म हुन्छ। प्रत्येक एकाइ अन्तर्निर्मित भिजुअल क्लोग सूचक र हल्का स्टेनलेस स्टील पानी बाउलको साथ आउँछ, जबकि प्रत्यय-डी सामान्यतया खुला फ्लोट अटो ड्रेन वैकल्पिक हुन्छ। प्रेशर ड्रप 5kPa अन्तर्गत कन्ट्रोल गरिन्छ जसमा परम्परागत फिल्टरहरू भन्दा 20% उच्च प्रवाह क्षमता हुन्छ। मोड्युलर क्यास्केड जडान AMD अल्ट्रा-फाइन सक्रिय कार्बन फिल्टरहरूसँग संयोजनको लागि समर्थित छ, CNC मेसिनरी, खाना र औषधि लाइनहरू, 3C कोटिंग कार्यशालाहरू र अर्धचालक तेल-मुक्त प्रक्रियाहरूको लागि एयर कम्प्रेसरहरू पछि बहु-चरण पानी र तेल हटाउने पोस्ट-प्रोसेसिङ उपकरणको रूपमा सेवा गर्दछ। छनोटको क्रममा १.२ ~ १.५ गुणा प्रवाह मार्जिन सिफारिस गरिन्छ, र उच्च कन्डेनसेट आउटपुटको साथ 24-घण्टा अटेन्डेड उत्पादनको लागि अटो ड्रेन भेरियन्टहरूलाई प्राथमिकता दिइन्छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

AFF / AM श्रृंखला कम्प्रेस्ड वायु शुद्धीकरण फिल्टर (मुख्यधारा रेखा)

ब्रान्ड:रिच टेक्नोलोजी द्वारा SOLH

श्रृंखला स्थिति र मुख्य कार्यहरू

AFF र AM कोर संयुक्त वायु स्रोत शुद्धीकरण विधानसभा बनाउँछ। AFF ले ठोस अशुद्धता र गाढा पानीका थोपाहरू हटाउन प्राथमिक मोटे फिल्टरको रूपमा काम गर्दछ, जबकि AM माइक्रो आयल एयरोसोल उन्मूलनको लागि सटीक तेल धुंध विभाजक हो, कम्प्रेस्ड हावाको सफाईमा सुधार गर्दछ र डाउनस्ट्रीम वायमेटिक एक्चुएटरहरूलाई पूर्ण रूपमा सुरक्षित गर्दछ।

1. AFF शृङ्खला मुख्य रेखा मोटे फिल्टर

- फिल्टरेशन सटीक: 1μm, 99% कण क्याप्चर दर (पुरानो 3μm ग्रेडबाट अपग्रेड गरिएको)

- कोर प्रकार्य: ठूला धुलो, खिया मलबे र बल्क कन्डेन्स्ड पानी हटाउनुहोस्, 99% पानी विभाजन दक्षता अगाडि प्राथमिक फिल्टरेशनको रूपमा।

- सरसफाई मापदण्ड: ISO8573-1:2010 [4:7:4]

2. AM श्रृंखला तेल धुंध विभाजक (ठीक फिल्टर)

- फिल्टरेशन सटीक: 0.1μm, 99% माइक्रो तेल धुंध क्याप्चर दर (पुरानो 0.3μm ग्रेडबाट अपग्रेड गरिएको)

- कोर प्रकार्य: पूरा तेल धुंध अलगाव, आउटलेट अवशिष्ट तेल एकाग्रता ≤1mg/m³ (0.8ppm), तेल-रहित स्नेहन प्रक्रिया आवश्यकताहरूसँग पूर्ण रूपमा अनुरूप

-- सरसफाई मापदण्ड: ISO8573-1:2010 [2:7:3]

3. साझा सामान्य लाभहरू

-- अल्ट्रा कम दबाव ड्रप ≤5kPa, ऊर्जा बचत, प्रवाह क्षमता 20% बनाम परम्परागत मोडेलले बढ्यो

--हल्का तौल स्टेनलेस स्टील तरल भण्डारण कचौरा, अधिकतम तौल घटाई ५२% सम्म

- भिजुअल मर्मत सम्भार रिमाइन्डर: फिल्टर प्रतिस्थापन समय न्याय गर्न रातो रिंग संग मानक निर्मित क्लोग सूचक; द्रुत मोडेल पहिचानको लागि रंग-कोडित फिल्टर अन्त क्याप्स

--मड्युलर क्यास्केड डिजाइन, बहु-ग्रेड अल्ट्रा-क्लिन हावा मागहरू पूरा गर्न AMD / AMH अल्ट्रा-फाइन फिल्टरहरूसँग क्रमशः जडान गर्न सकिन्छ।

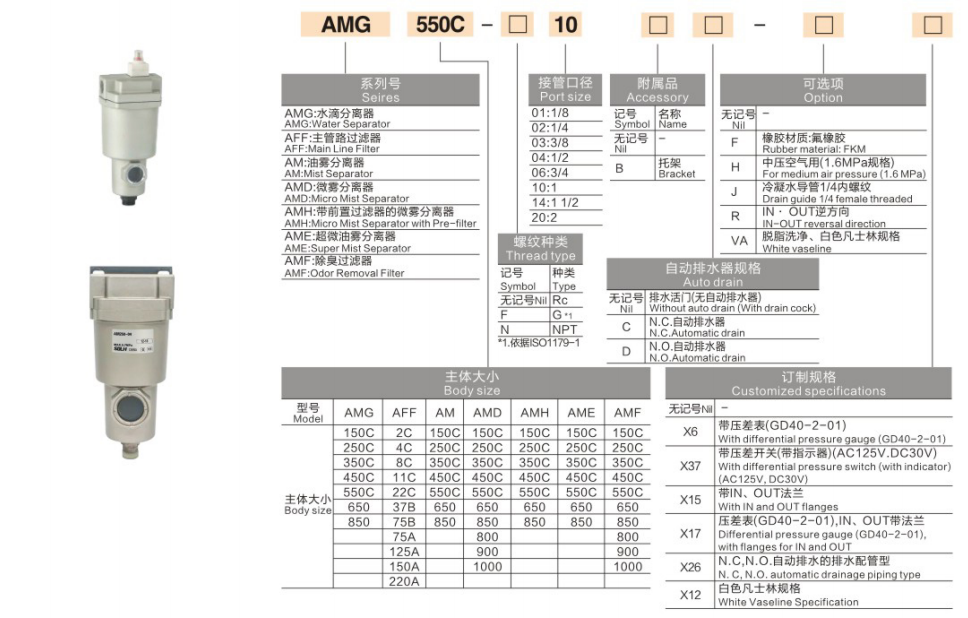

मोडेल नामकरण नियम पूरा गर्नुहोस्

1. उदाहरण मोडेलहरू: AFF40-04 ; AM50-10D

कोड खण्ड	परिभाषा विवरण
एएफएफ / एएम	श्रृंखला पहिचानकर्ता / AFF = मुख्य लाइन मोटे फिल्टर / AM = तेल धुंध ठीक विभाजक
20 / 30 / 40 / 50 / 60 / 70D / 80D / 90D	फ्रेम साइज कोड, मूल्याङ्कन गरिएको अधिकतम प्रवाह अनुरूप
०२/०४/०६/१०/१४	पोर्ट थ्रेड आकार। ०२=१/४", ०४=१/२", ०६=३/४", १०=१", १४=१.५"। थ्रेड विकल्पहरू: आरसी / जी / एनपीटी
-डी	ऐच्छिक प्रत्यय D = सामान्यतया खुला स्वत: नाली (हावाको दबाब बिना जल निकासी)

2. मानक अर्डर उदाहरणहरू

-- AFF मोटे फिल्टर, 1/2 "पोर्ट, स्वत: नाली: AFF40-04D

-- AM तेल धुंध विभाजक, 1 "पोर्ट, स्वत: नाली: AM50-10D

-- उच्च प्रवाह 7000 L/min, 1.5" पोर्ट: AM70D-14

विश्वव्यापी प्राविधिक निर्दिष्टीकरण (मानक परीक्षण अवस्था: 0.7MPa, 20℃)

1. सामान्य सामान्य प्यारामिटरहरू

-- लागू हुने माध्यम: कम्प्रेस्ड हावा (पूर्व-फिल्टर ≥40μm अपस्ट्रीम आवश्यक)

-- सञ्चालन दबाव दायरा: 0.1 ~ 1.0 MPa; फट प्रुफ दबाव 1.5 MPa

-- परिचालन परिवेशको तापमान: -5 ~ 60 ℃ (कचौरा भित्र बरफ गठन छैन)

- ड्रेन कन्फिगरेसन: मानकको रूपमा म्यानुअल ड्रेन; प्रत्यय -D मार्फत स्वत: ड्रेन वैकल्पिक

२.पूर्ण श्रृंखला प्रवाह र आयाम प्यारामिटर तालिका

मोडेल कोड	अधिकतम प्रवाह (L/min)	पोर्ट थ्रेड साइज	शुद्ध वजन (किग्रा)	तरल भण्डारण मात्रा (cm³)
20	300	१/८", १/४"	0.19	8
30	750	१/४", ३/८"	0.39	25
40	1500	१/४", ३/८", १/२"	0.79	45
50	2200	३/४", १"	1.23	100
60	3700	१"	1.46	100
70D	7000	१", १.५"	3.4	—
80D	11000	१.५"	4.7	—
90D	14500	१.५", २"	5.0	—

चरण-दर-चरण चयन दिशानिर्देशहरू

1. फिल्टरेशन ग्रेड मिलान योजना

-- साधारण सामान्य वायवीय सर्किटहरू: AFF (1μm मोटे फिल्टर) → दबाव नियामक → लुब्रिकेटर

-- तेल रहित परिशुद्धता स्वचालन उपकरण: AFF → AM (0.1μm तेल धुंध विभाजक) → टर्मिनल उपकरण

-- अल्ट्रा-उच्च सफाई सेमीकन्डक्टर / अप्टिकल प्रक्रिया: AFF → AM → AMD (0.01μm अल्ट्रा-फाइन फिल्टर)

2. प्रवाह मार्जिन गणना

- कुल प्रणाली अधिकतम हावा खपत भन्दा 1.2 ~ 1.5 गुणा उच्च मूल्याङ्कन प्रवाह संग मोडेल चयन गर्नुहोस्; ओभरलोड फ्लोले निस्पंदन दक्षतालाई तीव्र रूपमा घटाउनेछ र दबाव हानि बढाउनेछ।

3. ड्रेन मोड चयन

-- 24 घन्टा अप्रत्याशित निरन्तर उत्पादन, उच्च कन्डेनसेट उपज: छनौट गर्नुहोस् -D स्वत: ड्रेन संस्करण

- रुकावट कम आवृत्ति उपकरण: मानक म्यानुअल ड्रेन प्रकार पर्याप्त

4. पोर्ट मिलान सिद्धान्त

-- मुख्य पाइपलाइन व्यास संग लगातार फिल्टर पोर्ट आकार; अतिरिक्त दबाव ड्रप रोक्नको लागि व्यास घटाउन/बढाउनबाट बच्नुहोस्।

विशिष्ट औद्योगिक अनुप्रयोग परिदृश्यहरू

--सामान्य औद्योगिक स्वचालन: सीएनसी मेसिन उपकरण, एयर सिलिन्डर, सोलेनोइड भल्भ फ्रन्ट-एन्ड पानी र तेल हटाउने

--खाद्य र औषधि उत्पादन: उत्पादन प्रदूषणबाट बच्न तेल-रहित सफा हावाको स्रोत

-- 3C इलेक्ट्रोनिक्स र कोटिंग कार्यशालाहरू: सतह कोटिंग दोष र सटीक घटक प्रदूषण रोक्न तेलको धुंध हटाउनुहोस्

-- एयर कम्प्रेसर पोस्ट-ट्रीटमेन्ट प्रणाली: समग्र हावा शुद्धता स्तरवृद्धि गर्न फ्रिज / शोषण एयर ड्रायरको साथ क्यास्केड गरिएको

प्रदर्शन तुलना: AFF VS AM

तुलना वस्तु	AFF मुख्य रेखा मोटे फिल्टर	AM तेल धुंध विभाजक ठीक फिल्टर
निस्पंदन सटीक	1μm, पानीको थोपा र ठूला ठोस कणहरू हटाउँछ	0.1μm, समर्पित माइक्रो तेल धुंध अलग
आउटलेट अवशिष्ट तेल	कुनै तेल विभाजन प्रकार्य छैन	≤1mg/m³ अल्ट्रा कम अवशिष्ट तेल एकाग्रता
स्थापना स्थिति	एयर कम्प्रेसर पछि पहिलो चरण, एयर सर्किटको अगाडि	AFF मोटे फिल्टर पछि, सटीक टर्मिनल उपकरण अघि
कोर प्रकार्य	प्राथमिक पूर्व निस्पंदन, डाउनस्ट्रीम ठीक फिल्टर तत्वहरू सुरक्षित गर्नुहोस्	माध्यमिक परिशुद्धता शुद्धीकरण, तेल-मुक्त सफा संकुचित हावा आपूर्ति

एक वाक्य सारांश

SOLH AFF 1μm मुख्य लाइन मोटे फिल्टर र AM 0.1μm तेल धुंध विभाजक मोड्युलर क्यास्केड वायु शुद्धीकरण एकाइहरू पूर्ण 300 ~ 14500 L/min प्रवाह दायरा, भिजुअल क्लोग सूचक र वैकल्पिक अटो ड्रेन, ISO8573-1 को पालना गर्दै, इलेक्ट्रोनिक तेल, सामान्य एयरस्रोत, स्वास्थ्य-स्रोतको लागि सामान्य मानक उपचार।
