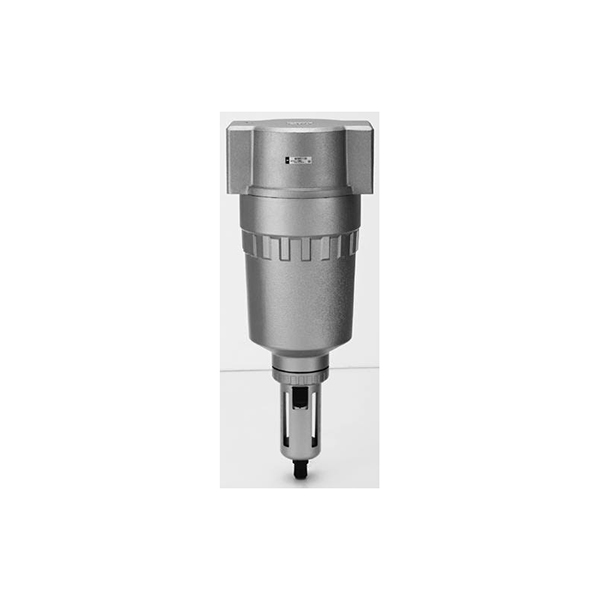

AF800 / AF900 श्रृंखला ठूलो क्षमता उच्च प्रवाह एयर फिल्टर

ब्रान्ड:रिच टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन

     SOLH AF800 र AF900 औद्योगिक ठूलो-क्यालिबर उच्च क्षमताको मुख्य पाइपलाइन एयर फिल्टरहरू हुन्, पूर्ण आयाम र कार्यसम्पादन SMC मूल AF800/AF900 सँग आदानप्रदान गर्न सकिन्छ। एयर कम्प्रेसर मुख्य वायु स्रोत, सम्पूर्ण उत्पादन लाइन केन्द्रीकृत वायु आपूर्ति र बहु-भल्भ टापु उच्च-प्रवाह वायवीय प्रणालीहरूको लागि डिजाइन गरिएको। सानो स्प्लिट एयर सेवा एकाइहरू AF200/300/400 भन्दा फरक, तिनीहरूले ओभरसाइज फ्लो च्यानल, अति-उच्च उपचार प्रवाह र ठूलो क्षमताको पानी संकलन कचौरा सुविधा दिन्छ।

     यसले सेन्ट्रीफ्युगल रूपमा संकुचित हावा भित्र कन्डेन्स्ड पानी, खिया र धुलो अशुद्धताहरू अलग गर्दछ, डाउनस्ट्रीम सोलेनोइड भल्भहरू, सिलिन्डरहरू, भ्याकुम इजेक्टरहरू र ठूला वायवीय एक्ट्युएटरहरूलाई पूर्ण रूपमा सुरक्षित गर्दछ, सम्पूर्ण वायवीय रेखाको विफलता दरलाई धेरै कम गर्दछ।

दुई पूर्ण विनिर्देशहरू:

   1. AF800: मध्यम ठूलो प्रवाह, पोर्ट G1¼ / G1½ (1.25 / 1.5 इन्च)

   2.  AF900: अतिरिक्त ठूलो मुख्य पाइपलाइन फिल्टर, पोर्ट G2 (2 इन्च)

     वैकल्पिक सामान: म्यानुअल ड्रेन / फ्लोट अटो ड्रेन, बहु-ग्रेड फिल्टर तत्व, पारदर्शी पीसी कचौरा / धातु विस्फोट-प्रूफ कचौरा। मेसिन टूल क्लस्टरहरू, लिथियम ब्याट्री उत्पादन लाइनहरू, चित्रकारी कार्यशालाहरू र उच्च-शक्ति वायु स्रोतको मागको साथ पूर्ण रासायनिक उपकरणहरूसँग व्यापक रूपमा मेल खान्छ।

मोडेल कोडिङ नियम पूरा गर्नुहोस्

   पूर्ण अर्डर कोड ढाँचा: AF800-F16 / AF900-F20 - □ - □

    1. AF800 / AF900: ठूलो क्षमता उच्च प्रवाह एयर फिल्टर को लागी श्रृंखला कोड

    2. F12 / F16 / F20: पोर्ट थ्रेड साइज

     -- F12 = G1¼ (1.25")

     -- F16 = G1½ (1.5")

     -- F20 = G2 (2")

   3. मध्य प्रत्यय: ड्रेन प्रकार

     -- खाली: मानक म्यानुअल ड्रेन

     -- AD47: NC सामान्यतया बन्द फ्लोट अटो ड्रेन (पीसी बाउलको लागि, उपकरण बन्द भएपछि कुनै हावा चुहावट हुँदैन)

     -- AD48-6: NO सामान्यतया खुला फ्लोट अटो ड्रेन (नायलोन धातुको कचौराको लागि, निरन्तर स्वचालित जल निकासी)

   4. अन्त्य प्रत्यय: पानी कचौरा सामग्री विकल्प

     -- खाली: मानक पारदर्शी पीसी कचौरा + धातु विरोधी टक्कर सुरक्षा कभर

     --M: तरल स्तर अवलोकन विन्डोको साथ रस्ट-प्रूफ धातु कचौरा (धूलो, तेल, बाहिरी कठोर वातावरणको लागि)

     -- MG: टाढाको पानीको मात्रा अवलोकनको लागि निर्मित तरल स्तर गेजको साथ धातुको कचौरा

   5. फिल्टर तत्व सटीक अनुकूलन योग्य:

     -- मानक 5μm; वैकल्पिक 2μm उच्च परिशुद्धता, 10/20/40/70/100μm मोटे फिल्टर

विश्वव्यापी कोर प्राविधिक विशिष्टता तालिका

आन्तरिक संरचना र निस्पंदन कार्य सिद्धान्त

  1. चरण 1: केन्द्रापसारक पानी विभाजन गाइड संरचना

     -- वायुप्रवाह स्पर्श दिशामा उच्च गतिमा घुम्छ; केन्द्रापसारक बलले तरल गाढा पानी, तेलका थोपा र ठूला खिया कणहरू कचौराको भित्री पर्खालमा फ्याँक्छ, जुन गुरुत्वाकर्षणद्वारा तलतिर बस्छ। 95% भन्दा बढी तरल प्रदूषकहरू फिल्टर तत्व लोड घटाउन र प्रतिस्थापन चक्र विस्तार गर्न पूर्व-पृथक गरिएको छ।

  २. चरण २: बहु-तह फाइबर फिल्टर तत्व

     - सेन्ट्रीफ्यूगल निर्जलीकरण पछि कम्प्रेस गरिएको हावा साना ठोस धुलो र राम्रो तेल एयरोसोल कणहरू रोक्नको लागि बहु-तह फाइबर फिल्टर कारतूस मार्फत जान्छ। 2μm उच्च परिशुद्धता संस्करणले सटीक समानुपातिक भल्भ र भ्याकुम सर्किटहरूको लागि अल्ट्रा-स्वच्छ वायु स्रोत प्रदान गर्दछ।

  3. वाटर स्प्ल्याश ब्याफल पार्टीशन बिल्ट-इन अबभ बाउल

     --  सफा हावा पाइपलाइनमा हावाको प्रवाहद्वारा तरल पानीको माध्यमिक प्रवेशबाट बच्न तल बसोबास गरेको पानीलाई अलग गर्छ।

  4. छुट्याउन मिल्ने वाटर बाउल + ड्रेन असेंबली

     दुई जल निकासी समाधान संग तल मा एकीकृत ड्रेन भल्भ:

     -- म्यानुअल ड्रेन: म्यानुअल रूपमा जम्मा भएको पानी डिस्चार्ज गर्न तलको बटन थिच्नुहोस्

     - फ्लोट अटो ड्रेन: पानी स्वतः ड्रेनेज खोल्नको लागि थ्रेसहोल्डमा पुग्दा फ्लोट बढ्छ, निरन्तर उत्पादन लाइनहरूको लागि अपरेसन गरिएको सञ्चालन।

   5. हार्ड एनोडाइज्ड एल्युमिनियम मिश्र धातु मुख्य शरीर

     -- अल्ट्रा कम हावा प्रवाह प्रतिरोधको साथ ठूलो सीधा-मार्फत प्रवाह च्यानल, पूर्ण अन्तर्गत स्पष्ट दबाव ड्रप बिना स्थिर हावा आपूर्ति

     -- ठूलो प्रवाह लोड; विरोधी तेल र विरोधी जंग सतह उपचार।

वैकल्पिक सामान र सामग्री चयन गाइड

   1. तीन पानी बाउल विकल्प

   १.१ मानक पारदर्शी पीसी कचौरा (कारखाना पूर्वनिर्धारित)

     -- लाभ: वास्तविक समय भिजुअल पानी स्तर अवलोकन, धातु विरोधी टक्कर शेल संग सुसज्जित कार्यशाला फलाम स्क्र्याप द्वारा विच्छेद रोक्न। सुख्खा इनडोर साधारण स्वचालित उत्पादन लाइनहरूको लागि उपयुक्त।

   1.2 नायलॉन धातु सुरक्षात्मक कचौरा (प्रत्यय M)

     - लाभ: उच्च प्रभाव प्रतिरोध, तरल पदार्थ र UV मौसम प्रतिरोध काटन, कुनै भंगुर क्र्याकिंग जोखिम। धुलो तेल चित्रकला र उच्च-तापमान मेसिन उपकरण कठोर काम गर्ने अवस्थाहरूको लागि आदर्श।

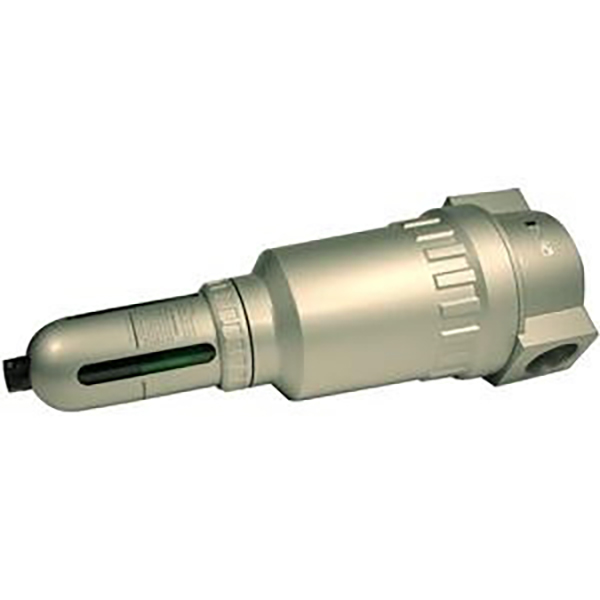

   1.3 तरल स्तर गेज संग धातु कचौरा (प्रत्यय MG)

     -- मेटल बडीमा बाहिरी अवलोकन विन्डो, प्रकाश-रक्षित बन्द विस्फोट-प्रूफ वातावरणको लागि पढ्न योग्य पानीको मात्रा, रासायनिक र विस्फोट-प्रूफ कार्यशालाहरूको लागि रुचाइएको।

   2. दुई अटो ड्रेन मोडेल तुलना तालिका

  3. फिल्टर तत्व सटीक चयन गाइड

     -- 5μm मानक फिल्टर: धेरै मेसिन उपकरणहरू, सिलिन्डरहरू र solenoid भल्भहरूका लागि विश्वव्यापी, उत्कृष्ट लागत प्रदर्शन

     -- 2μm उच्च परिशुद्धता फिल्टर: भ्याकुम इजेक्टरहरू, सटीक समानुपातिक नियामकहरू, 3C इलेक्ट्रोनिक्स उत्पादन लाइनहरूको लागि सफा हावा सर्किटहरू

     -- 10~100μm मोटे फिल्टर: एयर कम्प्रेसर आउटलेटमा प्राथमिक प्रि-फिल्टर डाउनस्ट्रीम सटीक वायु स्रोत घटकहरू जोगाउन।

कोर उत्पादन प्रतिस्पर्धात्मक लाभहरू

   1. ठूलो बोर अल्ट्रा कम प्रवाह प्रतिरोध

     -- १.२५/१.५/२ इन्च स्ट्रेट-थ्रु भल्भ बडी सानो AF शृङ्खला भन्दा धेरै ठूलो प्रवाह क्रस-सेक्शनको साथ। बहु-सिलिन्डर र बहु-भल्भ टापुहरूको सिंक्रोनस कार्यको समयमा न्यूनतम दबाव क्षीणन, सबै उपकरणहरूको लागि स्थिर आउटपुट थ्रस्ट।

   2. ठूलो क्षमताको पानी भण्डारण कक्ष

     -- 45cm³ ठूलो भोल्युम कचौराले बारम्बार ड्रेनेज फ्रिक्वेन्सी घटाउँछ, एयर कम्प्रेसर मुख्य पाइपलाइनमा केन्द्रीकृत फिल्टरेशनको लागि उपयुक्त।

  3. कठोर कार्य अवस्थाहरूको लागि पूर्ण कभरेज

     - पारदर्शी पीसी / धातु विस्फोट-प्रूफ कचौराको नि: शुल्क चयन, इनडोर, आउटडोर, पेन्टिङ धुलो र रासायनिक विस्फोट-प्रूफ वातावरणमा लागू हुन्छ।

  4. मिल्दो पूर्ण-लाइन एयर स्रोत समाधान

     -- AR800/AR900 ठूलो प्रवाह दबाव नियामक र AL800/AL900 तेल धुंध लुब्रिकेटर AFC दुई-इकाइ / AC तीन-इकाइ ठूलो क्षमताको वायु सेवा एसेम्बली, पूरा मुख्य वायु स्रोत प्रशोधन एकाइ बनाउनको लागि संयोजन गर्न सकिन्छ।

  5. आयातित ब्रान्डहरूसँग पूर्ण रूपमा विनिमेय

     -- अन्तर्राष्ट्रिय मुख्यधारा ब्रान्डहरूसँग लगातार माउन्टिङ आयाम, थ्रेड विशिष्टता र फिल्टर तत्व आकार। पाइपलाइन वा कोष्ठकहरू परिमार्जन नगरी एयर कम्प्रेसर मुख्य पाइपलाइन नवीकरणको लागि प्रत्यक्ष प्रतिस्थापन।

  6. कम मर्मत र लामो सेवा जीवन

     - केन्द्रापसारक पूर्व-पृथक्करणले फिल्टर तत्व प्रदूषण गतिलाई सुस्त बनाउँछ; फिल्टर कारतूस डिस्सेम्बल गर्न सकिन्छ, सफा गर्न सकिन्छ र उपभोग्य प्रतिस्थापन लागत कम गर्न पुन: प्रयोग गर्न सकिन्छ।

मानक पूर्ण वायु स्रोत मिलान समाधान

  1. समाधान 1: भारी शुल्क उत्पादन लाइन मुख्य वायु स्रोत 3-इकाई विधानसभा

     -- एयर कम्प्रेसर आउटलेट → AF900-F20 फिल्टर + AR900 रेगुलेटर + AL900 लुब्रिकेटर (AC900 थ्री-पीस इकाई) → PA नायलॉन मुख्य पाइपलाइन शाखा → 4V भल्भ टापुहरू, MSQ रोटरी टेबल सिलिन्डरहरू, प्रत्येक स्टेशनमा 4F फुट सञ्चालन कन्सोलहरू

  2. समाधान 2: विस्फोट-प्रुफ लिथियम ब्याट्री र चित्रकारी कार्यशालाहरूको लागि तेल-रहित दुई-इकाइ असेंबली

     -- एयर कम्प्रेसर मुख्य पाइपलाइन → AF800-F16 धातु बाउल फिल्टर + AR800 नियामक (AFC800 दुई-इकाइ, लुब्रिकेटर हटाउनुहोस्) → 50-VFE/50-VPE विस्फोट-प्रूफ सोलेनोइड भल्भहरू + ZU भ्याकुम इजेक्टर ग्रेबिङ स्टेशनहरू

  3. समाधान 3: सानो मेसिन उपकरण क्लस्टरहरूको लागि केन्द्रीकृत वायु आपूर्ति

     -- AF800-F12 (G1¼) उच्च प्रवाह फिल्टर → 3F फुट भल्भहरू, SC मानक सिलिन्डरहरू र C110 एयर ब्लो गनहरू सहित धेरै मेसिन उपकरणहरू आपूर्ति गर्ने बहु-मार्गी PU/PA मुख्य पाइपलाइन

विशिष्ट औद्योगिक अनुप्रयोग परिदृश्यहरू

     -- ठूला सीएनसी मेसिन टूल क्लस्टर, भारी मुद्रांकन र रिभेटिङ् उपकरण मुख्य वायु स्रोत

     -- लिथियम ब्याट्री कोटिंग, सेल विधानसभा विस्फोट-प्रूफ स्वचालित उत्पादन लाइनहरू

     -- अटोमोबाइल पूर्ण वाहन चित्रकला, मसी र धुलो विस्फोट-प्रूफ कार्यशालाहरू

     -- ठूला प्याकेजिङ लाइनहरू, रसद क्रमबद्ध बहु-स्टेशन केन्द्रीकृत वायु आपूर्ति

     -- रासायनिक पाइपलाइन भल्भ स्वचालित नियन्त्रण, तेल र ग्यास समर्थन पूर्ण वायवीय उपकरण

     -- डाउनस्ट्रीम सटीक वायु स्रोत कम्पोनेन्टहरू सुरक्षित गर्न एयर कम्प्रेसर कोठा होस्ट इनलेटमा प्राथमिक पूर्व-फिल्टर

चयन र सञ्चालन विशिष्टीकरण नोटहरू

  1. प्रवाह चयन नियम

     - यदि एकल पाइपलाइनमा सिलिन्डर र भल्भ टापुहरूको कुल हावा खपत 6000 L/min भन्दा बढी छ भने, AF800 चयन गर्नुपर्छ; 12000 L/min भन्दा AF900 छनौट गर्नुहोस्। सानो AF200/300 उच्च प्रवाह सहन सक्दैन, गम्भीर दबाव ड्रप र अपर्याप्त सिलिन्डर थ्रस्ट निम्त्याउँछ।

  2. बाउल चयन रातो रेखा

     - पेन्टिङ, तरल पदार्थ तेलयुक्त वातावरण काटन, बाहिरी खुला हावा र विस्फोट-प्रूफ क्षेत्र मानक पीसी पारदर्शी कचौरा प्रयोग गर्न निषेध गरिएको छ। प्रभाव पछि क्र्याकिंग र पानी चुहावटको कारण सुरक्षा जोखिमहरूबाट बच्न M/MG धातु संस्करणमा स्विच गर्नुपर्छ।

  3. भ्याकुम सर्किटहरूको लागि अनिवार्य नियम

     -- भ्याकुम ग्र्याबिङ प्रोडक्सन लाइनहरूले मात्र एएफसी दुई-इकाइ असेम्ब्ली (लुब्रिकेटर बिना) अपनाउने। ZU/ZB भ्याकुम इजेक्टरहरूको लुब्रिकेटिङ तेल अवरुद्ध नोजलहरू रोक्नको लागि AL तेल धुंध लुब्रिकेटरलाई श्रृंखलामा जडान गर्न सकिँदैन।

  4. स्थापना दिशा मानक

     - भल्भ बडीको शीर्षमा छापिएको इन/आउट एयरफ्लो एरो, एरो एयर इनलेट दिशालाई कडाईका साथ स्थापना गर्नुहोस्; पानीको कचौरा सामान्य बसोबास र कन्डेन्स्ड पानीको सङ्कलन सुनिश्चित गर्न ठाडो रूपमा तलतिर फर्कनुपर्छ।

  5. रखरखाव चक्र आवश्यकताहरू

     - पीसी कचौरा: दैनिक संचित पानी जाँच गर्नुहोस्; स्वत: ड्रेन मोडेल साप्ताहिक रूपमा फ्लोट जामिङ निरीक्षण गर्नुहोस्

     -- 5μm मानक फिल्टर तत्व: हरेक 30 दिनमा सफा गर्नुहोस्, भारी धुलो अवस्थाहरूमा प्रत्येक 15 दिनमा बदल्नुहोस्

     -- 2μm उच्च परिशुद्धता फिल्टर तत्व: हरेक 15 दिन बदल्नुहोस्

     - मर्मत गर्नु अघि: अगाडिको मुख्य HSV म्यानुअल शट-अफ भल्भ बन्द गर्नुहोस्, कचौरा र फिल्टर कारतूस हटाउनु अघि अवशिष्ट पाइपलाइनको दबाव निकास गर्नुहोस्।

एक वाक्य सारांश

     SOLH AF800/AF900 ठूलो क्षमताको मुख्य पाइपलाइन एयर फिल्टरले 12000~20000 L/min अल्ट्रा-हाई फ्लो, वैकल्पिक अटो फ्लोट ड्रेन र पारदर्शी/मेटल विस्फोट-प्रूफ वाटर बाउल, AR/AL800/900 लाई पूर्ण एयर इम्प्युरिटी फारम र पूर्ण एयर इम्प्युरिस्ट सेवाको रूपमा मिल्दो सेन्ट्रीफ्यूगल पूर्व-पृथक संरचना अपनाउँछ। एयर कम्प्रेसर मुख्य लाइनहरू, लिथियम ब्याट्री, चित्रकारी र भारी मेशिन उपकरण केन्द्रीकृत हावा आपूर्ति प्रणाली लागि अलग उपकरण।
