SOLH 5V शृङ्खला 5/2 र 5/3 मार्ग वायमेटिक सोलेनोइड भल्भ, AirTAC 5V श्रृंखलासँग पूर्ण रूपमा आदानप्रदान गर्न सकिने। 0.9W कम पावर कुंडल, 30 मिलियन चक्र आयु, ≤0.05s उच्च आवृत्ति प्रतिक्रिया, सफा आन्तरिक पायलट निकास संग IP65 रेटिंग। सिंगल/डबल बिजुली नियन्त्रण र 3 स्थिति C/E/P मध्य प्रकार्यहरूमा उपलब्ध, डबल अभिनय सिलिन्डरहरू, इलेक्ट्रोनिक्स, फूड मेडिकल क्लीन ग्रेड स्वचालन उपकरणहरूको लागि आदर्श।
5V श्रृंखला Solenoid भल्भ | 5/2 र 5/3 मार्ग उच्च आवृत्ति कम पावर वायवीय नियन्त्रण भल्भ
ब्रान्ड: रिच टेक्नोलोजी द्वारा SOLH | AirTAC 5V श्रृंखला उच्च-अन्त सोलेनोइड भल्भको लागि पूर्ण अनुकूल प्रतिस्थापन
1. उत्पादन अवलोकन
SOLH 5V श्रृंखला एक उच्च-अन्त 5-पोर्ट वायमेटिक दिशात्मक सोलेनोइड भल्भ हो जुन AirTAC मूल 5V श्रृंखलासँग पूर्ण रूपमा आदानप्रदान गर्न सकिन्छ। यसले समेट्छ5/2 बाटो दुई-स्थिति र5/3 बाटो तीन-स्थिति कार्यात्मक प्रकारहरू। कम-शक्ति ऊर्जा बचत कुंडल डिजाइनको साथ उन्नत स्पूल स्लाइडिङ संरचना अपनाउदै, यसले अल्ट्रा-लामो सेवा जीवन, स्थिर उच्च-फ्रिक्वेन्सी स्विचिङ र कम विफलता दर सुविधा दिन्छ। आन्तरिक पायलट निकास संरचना र IP65 सुरक्षा ग्रेडको साथ, यो इलेक्ट्रोनिक्स, खाना र चिकित्सा उपचार जस्ता काम गर्ने वातावरण सफा गर्न अनुकूल छ। व्यावसायिक रूपमा डबल-अभिनय सिलिन्डरहरूको पारस्परिक नियन्त्रणको लागि प्रयोग गरिन्छ, यो उच्च-मानक स्वचालित वायवीय प्रणालीहरूको लागि रुचाइएको कोर नियन्त्रण भल्भ हो।
1.1 कोर पोर्ट र प्रकार्य परिभाषा
•5-पोर्ट कन्फिगरेसन: P (मुख्य एयर इनलेट), A/B (दोहोरो काम गर्ने आउटलेटहरू), R/S (डुअल इन्डिपेन्डेन्ट निकास पोर्टहरू)
•5/2 बाटो दुई-स्थिति: एकल-दिशा रिभर्सिङ प्रकार्य, सिलिन्डर विस्तार र फिर्ता गर्ने चक्र नियन्त्रण पूरा गर्दछ
•5/3 बाटो तीन-स्थिति: मध्य तटस्थ स्थिति संग सुसज्जित, समर्थन सिलिन्डर रोक होल्डिंग, दबाब कायम र पूर्ण निकास रिसेट कार्यहरु
•कोर आवेदन: सबै डबल-अभिनय वायवीय सिलिन्डरहरूको पूर्ण-स्ट्रोक पारस्परिक सञ्चालन नियन्त्रणको लागि विशेष।
२. कोर उत्पादन वर्गीकरण र कार्यात्मक तर्क
२.१ ५/२ मार्ग दुई-बिन्दु सोलेनोइड भल्भ

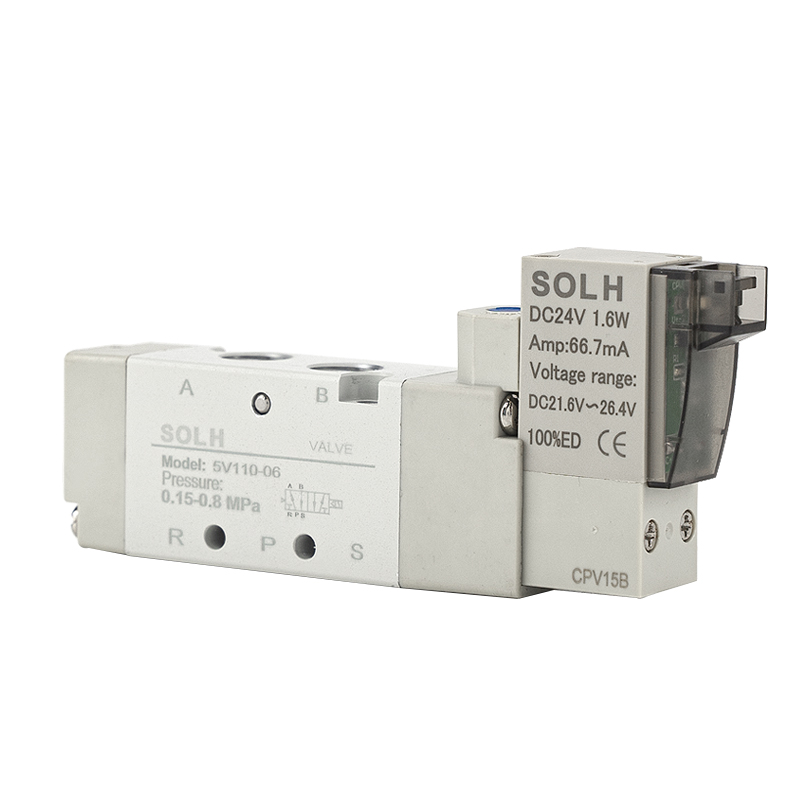

•एकल इलेक्ट्रिक नियन्त्रण (5V110/210/310): दिशात्मक स्विचिङको लागि विद्युतीकृत, पावर-अफ स्वचालित वसन्त रिसेट, परम्परागत पारस्परिक जोग नियन्त्रणको लागि उपयुक्त
•डबल इलेक्ट्रिक नियन्त्रण (5V120/220/320): रिभर्सिङ कार्य पूरा गर्न विद्युतीकरण, पावर-अफ स्टेट मेमोरी र सेल्फ-होल्डिङ, लामो समयको स्थिति लक गर्ने कार्य अवस्थाहरूको लागि उपयुक्त
२.२ ५/३ वे थ्री-पोइन्ट सोलेनोइड भल्भ (डबल इलेक्ट्रिक कन्ट्रोल)
विभिन्न अन-साइट प्रक्रिया आवश्यकताहरू पूरा गर्न तीन वैकल्पिक केन्द्रीय तटस्थ कार्यहरू:
•30C (केन्द्रीय बन्द): केन्द्रीय स्थिति P पोर्ट बन्द छ, A/B पोर्टहरूले R/S निकास पोर्टहरूसँग सञ्चार गर्दछ, सिलिन्डर रोक्ने र कुनै पनि स्ट्रोक स्थितिमा दबाब होल्डिङ महसुस गर्दछ।
•30E (केन्द्रीय निकास): केन्द्रीय स्थिति P पोर्ट बन्द, A/B डुअल पोर्टहरू पूर्ण रूपमा समाप्त, सिलिन्डर कुनै अवशिष्ट दबाव बिना छिटो रिसेट हुन्छ
•30P (केन्द्रीय दबाव होल्डिंग): केन्द्रीय स्थिति P पोर्टले A/B पोर्टहरूसँग सञ्चार गर्छ, R/S निकास पोर्टहरू बन्द छन्, प्रणाली पाइपलाइनको दबाब स्थिर रूपमा कायम राख्दै
3. मुख्यधाराका मोडेलहरू, क्यालिबर र फ्लो प्यारामिटरहरू
मोडेल श्रृंखला
पोर्ट साइज
प्रभावकारी क्रस-सेक्शनल क्षेत्र
लागू परिदृश्यहरू
5V110/120/130
M5 / G1/8
~10.2 मिमी²
साना सिलिन्डर, वितरण मेसिन, इलेक्ट्रोनिक परिशुद्धता विधानसभा उपकरण
5V210/220/230
G1/8 / G1/4
~17.0 मिमी²
मानक सिलिन्डर, प्याकेजिङ्ग मेसिनरी, सामान्य स्वचालित उत्पादन लाइनहरु
5V310/320/330
G3/8
~30 मिमी²
ठूलो बोर सिलिन्डर, उच्च प्रवाह वायवीय प्रशोधन उपकरण
5V410/420/430
G1/2
~50 मिमी²
भारी शुल्क actuators, ठूलो मेशिन उपकरण, औद्योगिक भारी वायवीय प्रणाली
4. कोर प्राविधिक प्यारामिटरहरू
प्यारामिटर वस्तु
विशिष्टता
कार्य दबाव दायरा
0.15~0.8MPa (पाइलट द्वारा संचालित प्रकार, पायलट दबाव आवश्यक छ)
प्रमाण दबाव
1.5MPa
कुंडल पावर खपत
कम पावर ऊर्जा बचत कुंडल, 0.9W को रूपमा कम
सुरक्षा ग्रेड
IP65, पूर्ण डस्टप्रूफ र स्प्ल्याश-प्रूफ
काम गर्ने तापमान दायरा
-20 ℃~+70 ℃
तारिङ मोड
टर्मिनल प्रकार / DIN सकेट प्रकार
पायलट निकास मोड
आन्तरिक केन्द्रीकृत निकास, कुनै तेल प्रदूषण ओभरफ्लो छैन
संरचनात्मक प्रकार
स्पूल स्लाइडिङ प्रकार, ल्युब-मुक्त सञ्चालन
मेकानिकल सेवा जीवन
30 मिलियन भन्दा बढी स्विचिङ चक्र
प्रतिक्रिया समय
≤0.05s, छिटो उच्च आवृत्ति उल्टो
5. मोडेल कोडिङ द्रुत व्याख्या

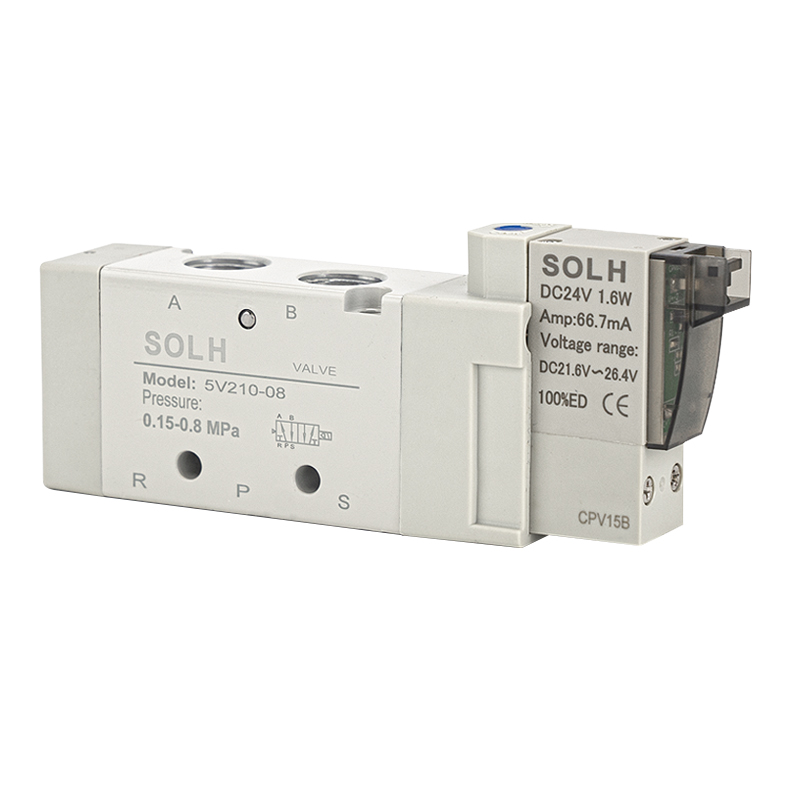

मानक उदाहरणको रूपमा 5V210-08 DC24V लिँदै
•5V: 5-पोर्ट 2/3 स्थिति वायवीय solenoid भल्भ को लागी श्रृंखला कोड
•2: 200 श्रृंखला विशिष्टता, G1/8 र G1/4 मुख्यधारा क्यालिबर अनुरूप
•10: एकल बिजुली नियन्त्रण २-स्थिति प्रकार;20 = डबल इलेक्ट्रिक नियन्त्रण प्रकार;30C/E/P = 3-स्थिति केन्द्रीय कार्यात्मक प्रकार
•DC24V: मूल्याङ्कन भोल्टेज;B DC24V को लागि खडा छ,A AC220V को लागि खडा छ, धेरै भोल्टेज विकल्पहरू उपलब्ध छन्
6. कोर उत्पादन लाभहरू
•कम पावर र अल्ट्रा-लामो सेवा जीवन: 0.9W कम-शक्ति ऊर्जा-बचत कुंडलले दीर्घकालीन अपरेटिङ पावर खपत कम गर्छ। कम घर्षण प्रतिरोधको साथ उच्च परिशुद्धता स्पूल सील संरचना अपनाउदै, यसले 30 मिलियन+ स्थिर स्विचिङ चक्रहरूलाई समर्थन गर्दछ र पछि मर्मत आवृत्तिलाई कम गर्दछ।
•अल्ट्रा-फास्ट उच्च आवृत्ति प्रतिक्रिया: अनुकूलित आन्तरिक वायु मार्ग डिजाइनले स्वचालित उत्पादन लाइनहरूको उच्च-फ्रिक्वेन्सी चक्रीय कार्य आवश्यकताहरूलाई पूर्ण रूपमा अनुकूलन गर्दै, ०.०५ सेकेन्ड भित्र प्रतिक्रिया समय स्विच गर्न प्राप्त गर्दछ।
•स्वच्छ वातावरण अनुकूलन क्षमता: निर्मित केन्द्रीकृत आन्तरिक पाइलट निकास संरचनाले बाह्य तेल र ग्यास ओभरफ्लो प्रदूषणलाई बेवास्ता गर्दछ, पूर्ण रूपमा इलेक्ट्रोनिक्स, खाद्य र चिकित्सा उद्योगहरूको धुलो-रहित र सफा उत्पादन मापदण्डहरू पूरा गर्दछ।
•बलियो एकीकरण र सुविधाजनक डिबगिङ: उपकरण ठाउँ बचत गर्न धेरै गुना भल्भ बैंक एकीकृत स्थापना समर्थन गर्नुहोस्। भल्भ बडीमा म्यानुअल बटनसँग सुसज्जित, एकल-भल्भ डिबगिङ र उपकरण परीक्षण सञ्चालनको सुविधा।
•स्थिर र मौसम प्रतिरोधी प्रदर्शन: फराकिलो तापक्रम अनुकूलन दायरा र IP65 डस्टप्रूफ र वाटरप्रूफ ग्रेड, जटिल इनडोर र आउटडोर औद्योगिक वातावरणमा स्थिर सञ्चालन।
7. विशिष्ट अनुप्रयोग परिदृश्यहरू
•डबल-अभिनय सिलिन्डर पारस्परिक नियन्त्रण: स्वचालित ह्यान्डलिङ, सामग्री पुशिङ, फिक्स्चर क्ल्याम्पिङ, रोटरी स्थिति र अन्य वायवीय पारस्परिक कार्यहरूको लागि व्यापक रूपमा प्रयोग गरिन्छ।
•उच्च-मानक स्वचालित उत्पादन लाइनहरू: अटोमोटिभ वेल्डिङ लाइनहरू, प्याकेजिङ्ग सील र काट्ने, इलेक्ट्रोनिक सतह माउन्टिङ, खाना भर्ने र अन्य सटीक स्वचालन उपकरणहरूमा लागू।
•उच्च आवृत्ति र सफा कार्य सर्तहरू: बारम्बार उल्टो, शून्य प्रदूषण र दीर्घकालीन स्थिर निरन्तर सञ्चालन आवश्यक औद्योगिक परिदृश्यहरूको लागि रुचाइएको भल्भ प्रकार।
8. चयन भेद: 5V श्रृंखला बनाम 4V श्रृंखला Solenoid भल्भ
विशेषता वस्तु
5V श्रृंखला Solenoid भल्भ
4V श्रृंखला Solenoid भल्भ
उत्पादन स्थिति
उच्च आवृत्ति र सफा परिदृश्यहरूको लागि उच्च-अन्त ऊर्जा-बचत प्रकार
सामान्य-उद्देश्य प्रकार, लागत-प्रभावी पारंपरिक विकल्प
पावर खपत
अति कम (0.9W ऊर्जा बचत ग्रेड)
परम्परागत उच्च शक्ति खपत
सेवा जीवन
अति-लामो (≥30 मिलियन चक्र)
मानक परम्परागत सेवा जीवन
निकास मोड
मुख्यतया आन्तरिक सफा निकास
दुबै आन्तरिक र बाह्य निकास उपलब्ध छ
लागू उद्योग
उच्च-मानक परिदृश्यहरू: इलेक्ट्रोनिक्स, खाना, चिकित्सा उपचार
साधारण सामान्य औद्योगिक वायवीय प्रणाली
एक वाक्य सारांश
SOLH 5V शृङ्खला एक उच्च-अन्त 5/2 र 5/3 मार्ग न्यूमेटिक सोलेनोइड भल्भ हो जसमा कम पावर खपत, अति-लामो सेवा जीवन र द्रुत उच्च-फ्रिक्वेन्सी स्विचिंग प्रदर्शन छ। सफा आन्तरिक निकास र IP65 वाटरप्रूफ र डस्टप्रूफ डिजाइनको विशेषता रहेको, यो डबल-अभिनय सिलिन्डरहरू र उच्च-मानक सफा स्वचालित वायवीय प्रणालीहरूको लागि इष्टतम कोर नियन्त्रण भल्भ हो, AirTAC मूल 5V श्रृंखलासँग पूर्ण रूपमा उपयुक्त।
