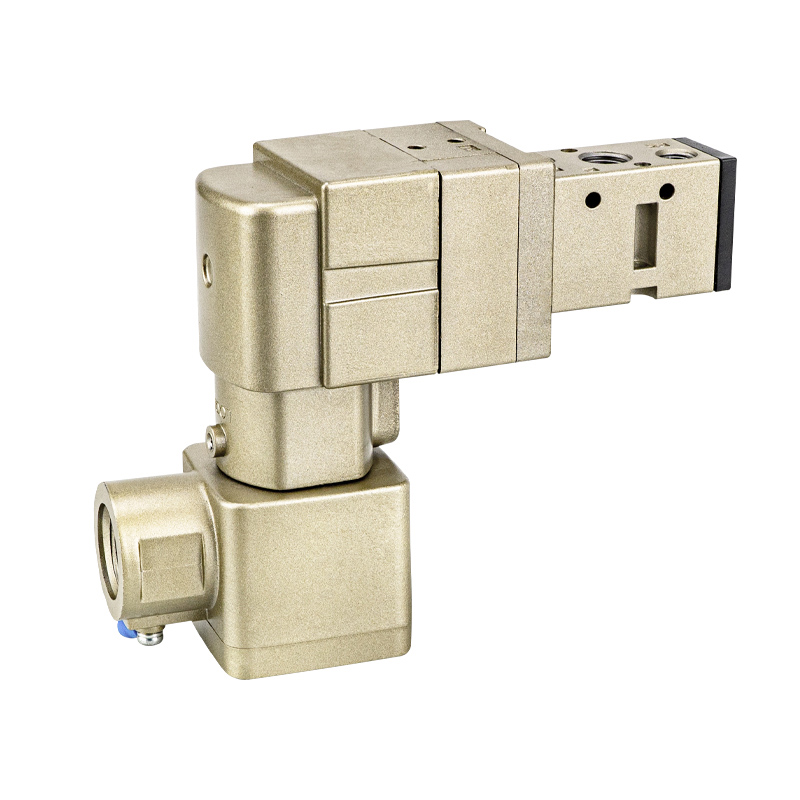

50-VFE / 50-VPE श्रृंखला पायलट संचालित विस्फोट-प्रूफ सोलेनोइड भल्भहरू

ब्रान्ड:रिच टेक्नोलोजी द्वारा SOLH

 I. Roduct अवलोकन

     SOLH 50 श्रृंखला एक फ्लेमप्रूफ पायलट-संचालित विस्फोट-प्रूफ सोलेनोइड भल्भ उत्पादन लाइन दुई कोर मोडेलमा विभाजित छ:

     --50-VFE: 5/2-मार्ग फ्लेमप्रूफ सोलेनोइड भल्भ

     --50-VPE: 3/2-मार्ग फ्लेमप्रूफ सोलेनोइड भल्भ

     सम्पूर्ण श्रृंखला Ex d Ⅱ BT4 फ्लेमप्रूफ प्रमाणीकरण, अनिवार्य चाइना एक्स-सीसीसी विस्फोट-प्रूफ प्रमाणीकरण र अन्तर्राष्ट्रिय TIIS विस्फोट-प्रूफ स्वीकृति, IPX6 वाटरप्रूफ र डस्टप्रूफ रेटिंगको साथ प्रमाणित छ। यो कोटिंग, लिथियम ब्याट्री, रासायनिक, मसी, धुलो प्याकेजिङ्ग र तेल र ग्यास समर्थन उपकरण सहित, जोन 1 र जोन 2 ज्वलनशील र विस्फोटक ग्यास वातावरण को लागी उपयुक्त छ।

     सबै कोइलहरूले एकसमान 3.5W पावर खपत, स्नेहन-रहित डिजाइन, र दुई स्थापना फारमहरू समर्थन गर्दछ: व्यक्तिगत थ्रेडेड माउन्टिङ र बहु-स्टेसन मेनिफोल्ड भल्भ टापु।

दुई मोडेलहरू बीचको मूल भिन्नता

     --50-VFE: डबल-अभिनय सिलिन्डरहरूको द्विदिशात्मक ड्राइभको लागि

     --50-VPE: भ्याकुम नकारात्मक दबाव र एकल-अभिनय सिलिन्डर सर्किट संग उपयुक्त

     विस्फोट-प्रूफ आवास र कुण्डलहरू दुई मोडेलहरू बीच पूर्ण रूपमा आदानप्रदान गर्न योग्य छन्, जबकि भल्भ वायु मार्गहरू र मेनिफोल्ड आधारहरू पूर्ण रूपमा गैर-विनिमेय छन्।

2. विश्वव्यापी विस्फोट-प्रूफ मानक विशिष्टताहरू (दुबै मोडेलहरूमा लागू)

2.1: विस्फोट सुरक्षा मापदण्डहरू

     --विस्फोट चिन्ह: Ex d Ⅱ BT4 Gb (अधिकतम सतहको तापक्रम T4: 135℃); वैकल्पिक कम-तापमान T5 / T6 संस्करणहरू

     --सुरक्षा वर्ग: IPX6, पानी जेट स्प्ल्याश प्रतिरोधी, आर्द्र र धुलो कार्यशाला वातावरणमा स्थिर

     --प्रमाणीकरण: चीन अनिवार्य पूर्व-CCC, जापानी TIIS, IEC अन्तर्राष्ट्रिय विस्फोट-प्रूफ मानक, RoHS वातावरणीय अनुपालन

     --खतरनाक क्षेत्रहरू: ग्यास विस्फोट क्षेत्र 1, क्षेत्र 2; ethylene, propylene, पेन्ट विलायक र दहनशील धुलो काम गर्ने वातावरण संग उपयुक्त

     --तारिङ विकल्पहरू: टी-टाइप मेटल फ्लेमप्रूफ केबल ग्रन्थि, एल-टाइप फ्लेमप्रूफ सकेट तारिङ बक्सहरू इलेक्ट्रिक स्पार्क चुहावट रोक्न

     --कोइल भोल्टेजहरू: DC24V / DC12V, AC220V / AC110V; स्थिर 3.5W कुंडल शक्ति, विस्फोट सुरक्षा को लागी कम गर्मी उत्पादन

२.२ सामान्य मेकानिकल प्यारामिटरहरू

     - काम गर्ने माध्यम: सुख्खा सफा संकुचित हावा, अक्रिय ग्यास; भ्याकुम सञ्चालन 50-VPE को लागि मात्र उपलब्ध छ

     --स्नेहन: स्नेहन-रहित, AFC तेल-रहित वायु संयोजन इकाईसँग मेल खान्छ; AC/BC तेल धुंध ट्रिपल इकाइहरू भ्याकुम सर्किटहरूको लागि निषेधित छन्

     --म्यानुअल ओभरराइड: पुश-टाइप म्यानुअल पिन, पावर-अफ स्थिति अन्तर्गत सर्किट परीक्षणको लागि लक गर्न मिल्ने / गैर-लक गर्न मिल्ने वैकल्पिक

     - स्थापना: भल्भ गुरुत्वाकर्षण सीमा बिना कुनै पनि कोण मा माउन्ट गर्न सकिन्छ

     --अधिकतम स्विचिंग आवृत्ति: 1Hz चक्र; प्रतिक्रिया समय ≤45ms (0.5MPa मानक हावा आपूर्ति अन्तर्गत परीक्षण गरिएको)

     --अपरेटिङ तापमान: T4 संस्करण: -10℃ ~ +50℃; T6 कम-तापमान संस्करण: -10 ℃ ~ +40 ℃ (आन्तरिक आइसिङ अनुमति छैन)

3.  50-VFE श्रृंखला 5-पोर्ट विस्फोट-प्रूफ सोलेनोइड भल्भ (50-VFE3000 / 5000 श्रृंखला)

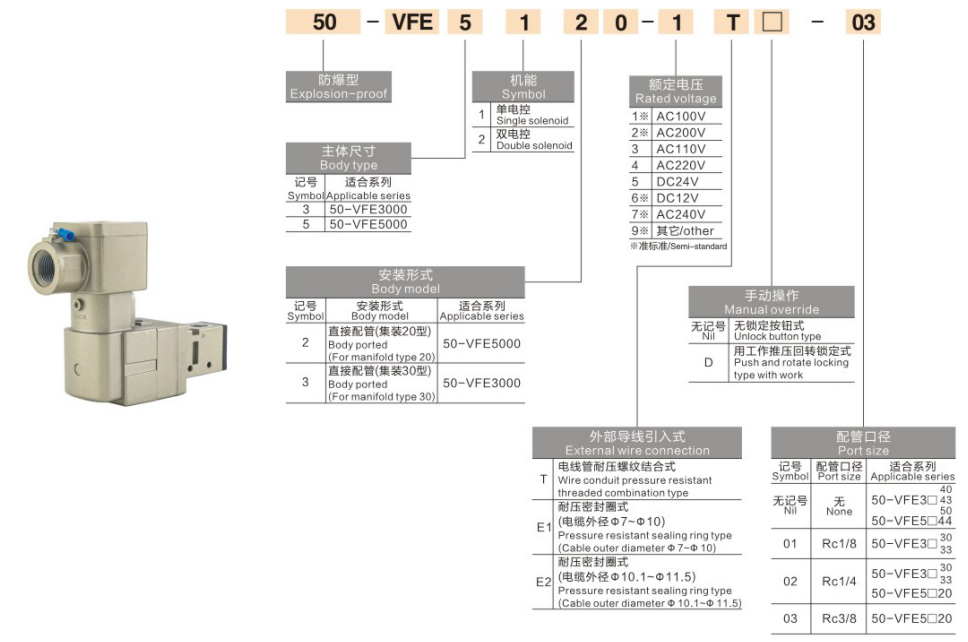

3.1 मोडेल कोड परिभाषा (उदाहरण: 50-VFE51201T)

     --50: फ्लेमप्रूफ श्रृंखला कोड

     --VFE: 5/2-मार्ग लोचदार सील पायलट स्पूल भल्भ

     --5: 5000 उच्च प्रवाह विशिष्टता

     --1: एकल solenoid वसन्त रिटर्न

     --2: थ्रेडेड प्रत्यक्ष माउन्टिङ

     --0: मानक कन्फिगरेसन

     --1: G1/4 पोर्ट थ्रेड

     --T: धातु फ्लेमप्रूफ केबल ग्रंथि

मोडेल उप-विनिर्देशहरू

     --५०-VFE3000:कम्प्याक्ट कम प्रवाह, प्रभावकारी सेक्शनल क्षेत्र 18mm², Cv=1.0, G1/8 पोर्ट

     --५०-VFE5000:मुख्यधारा मानक प्रवाह, प्रभावकारी सेक्शनल क्षेत्र 45mm², Cv=2.5, G1/4 मुख्यधारा पोर्ट

३.२ संरचना र वायु सर्किट तर्क (५/२ मार्ग)

    --पोर्ट परिभाषा:P आपूर्ति इनलेट, A आउटपुट, B आउटपुट, R1/R2 दुई स्वतन्त्र निकास पोर्टहरू; मुख्य भल्भ + पायलट भल्भ केन्द्रीकृत निकास, तारिङ लेआउट सरल बनाउन कुनै अलग पायलट निकास पाइपिंग आवश्यक पर्दैन

     --स्पूल संरचना:पायलट स्पूल लोचदार सील; स्पूल ड्राइभ गर्न आवश्यक न्यूनतम 0.15MPa दबाब भिन्नता, भ्याकुम नकारात्मक दबाव अन्तर्गत परिवर्तन गर्न सकिँदैन

कार्यात्मक मोडहरू

    --गाउनुहोस्le solenoid (प्रत्यय 1):ऊर्जावान → P→A, B→R2; पावर अफ स्प्रिङ रिसेट → P→B, A→R1, एकतर्फी सिलिन्डर रिसेट

    --डबल सोलेनोइड (प्रत्यय २):लचिङ मेमोरी प्रकार्य, पावर कट पछि भल्भ स्थिति कायम राख्छ, लामो समय दबाब होल्डिङ क्ल्याम्पिङ स्टेशनहरूको लागि आदर्श

3.3 मिल्दो स्थापना सामान

     --थ्रेडेड माउन्टिङ:प्रत्यक्ष G1/8, G1/4 थ्रेडेड जडान, KQ2 पुश-इन फिटिंग र PU/PA वायमेटिक ट्युबिङसँग उपयुक्त

     --मेनिफोल्ड भल्भ टापु:समर्पित 5-पोर्ट मेनिफोल्ड आधार 50-VV5FE3 (3000 शृङ्खलाका लागि) / 50-VV5FE5 (5000 शृङ्खलाका लागि), 10 स्टेशनहरू केन्द्रीकृत वायु आपूर्तिलाई समर्थन गर्दछ; मेनिफोल्ड एयर च्यानलहरू VFE भल्भहरू मात्र फिट हुन्छन्, VPE 3-पोर्ट भल्भहरूसँग मिश्रित एसेम्बली निषेधित छ

3.4 विशिष्ट अनुप्रयोगहरू (केवल डबल-अभिनय सिलिन्डर सर्किटहरूको लागि)

     --डबल-अभिनय स्थानान्तरण, स्टपर, स्ट्याम्पिङ क्ल्याम्पिङ सिलिन्डर विस्फोट-प्रूफ उत्पादन लाइनहरूमा

     --NAMUR वायमेटिक बल भल्भ / बटरफ्लाइ भल्भ एक्चुएटर रासायनिक पाइपलाइनहरूको लागि स्विचिंग नियन्त्रण

     - कोटिंग र लिथियम ब्याट्री डस्ट कार्यशालाहरूको लागि केन्द्रीकृत भल्भ टापु स्वचालन

     --सबै विस्फोट-प्रूफ वायवीय प्रणालीहरूलाई द्विदिशात्मक सिलिन्डर विस्तार र फिर्ता गर्ने गति चाहिन्छ

3.5 सीमितता नोट

     भ्याकुम सर्किटहरू कडा रूपमा निषेधित छन्। नकारात्मक दबाब अन्तर्गत पर्याप्त दबाव भिन्नता बिना, स्पूल सार्न सक्दैन, जसले सक्शन कप हानि र सिलिन्डर खराबी निम्त्याउँछ। मानक 0.2 ~ 0.9MPa सकारात्मक हावा आपूर्ति संग मात्र उपयुक्त।

4. 50-VPE श्रृंखला 3-पोर्ट विस्फोट-प्रुफ सोलेनोइड भल्भ (50-VPE500 / 700 श्रृंखला)

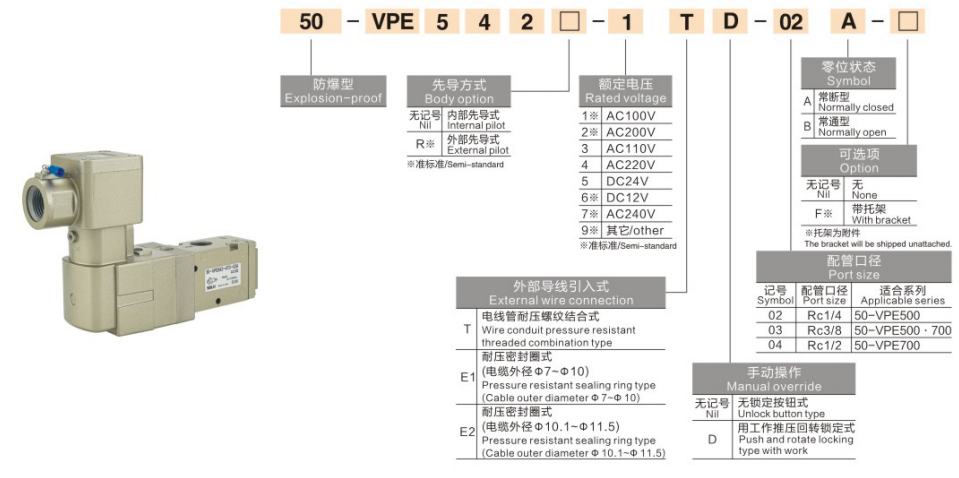

4.1 मोडेल कोड परिभाषा (उदाहरण: 50-VPE54201T)

     --50: फ्लेमप्रूफ श्रृंखला कोड

     --VPE: 3/2-मार्ग लोचदार सील पायलट पपेट भल्भ

     --542: VP500 विनिर्देश, थ्रेडेड सामान्यतया बन्द NC

     --0: मानक कन्फिगरेसन

     --1: G1/4 पोर्ट थ्रेड

     --T: धातु फ्लेमप्रूफ केबल ग्रंथि

मोडेल उप-विनिर्देशहरू

     --50-VPE500: मानक प्रवाह, प्रभावकारी सेक्शनल क्षेत्र 41.4mm², Cv=2.3, परम्परागत भ्याकुम ह्यान्डलिङका लागि

     --50-VPE700: उच्च प्रवाह, प्रभावकारी सेक्शनल क्षेत्र 72mm², Cv=4.0, ठूलो पाना र बहु-प्वाल कार्टन भ्याकुम यातायातको लागि

4.2 संरचना र एयर सर्किट तर्क (3/2 सामान्य रूपमा बन्द NC, कुनै परिवर्तनीय)

     --पोर्ट परिभाषा: पी आपूर्ति इनलेट, एक आउटपुट, आर एकल निकास; स्वतन्त्र पायलट निकास पोर्ट पीई। उच्च-धूलो विस्फोट-प्रूफ क्षेत्रहरूमा, बाह्य पाइपिंगले सुरक्षित क्षेत्रहरूमा निकास ग्यासलाई मार्गदर्शन गर्न सक्छ।

     --स्पूल संरचना: पायलट हार्ड-सील पपेट प्रकार, शून्य भिन्न दबाव स्टार्टअप, पूर्ण भ्याकुम अन्तर्गत स्थिर सञ्चालन -101.2kPa सम्म, भ्याकुम सर्किटहरूको लागि समर्पित फ्लेमप्रूफ भल्भ

NC कार्य गर्ने तर्क (कुनै प्रकार्य स्विच गर्न योग्य छैन)

     --उर्जित: P हावा आपूर्तिको लागि A मा जडान भएको छ, R बन्द छ; भ्याकुम जेनरेटरले नकारात्मक दबाव उत्पादन गर्दछ, एकल-अभिनय सिलिन्डर विस्तार गर्दछ

     --पावर अफ: P कट अफ, A स्वचालित रूपमा R मा जोडिएको दबाब राहतको लागि; सक्शन कप तत्काल भ्याकुम ब्रेक, एकल-अभिनय सिलिन्डर वसन्त स्वचालित रूपमा फिर्ता लिन्छ। सञ्चालन सुरक्षा सुधार गर्न विस्फोट-प्रूफ उपकरण बन्द हुँदा Workpieces जारी गरिन्छ

4.3 मिल्दो स्थापना सामान

     --डायरेक्ट थ्रेडेड माउन्टिङ: M5, G1/8, G1/4 थ्रेड पोर्टहरू, भ्याकुम जेनरेटरहरूको सिधै अपस्ट्रीम स्थापना

     - समर्पित भ्याकुम मेनिफोल्ड टापु: 3-पोर्ट विशेष आधार 50-VV3PE स्वतन्त्र वायु च्यानलहरू सहित, 5-पोर्ट VFE भल्भहरूसँग मिलाउन सकिँदैन।

4.4 कोर फाइदाहरू (भ्याकुम विस्फोट-प्रूफ सर्किटहरूको लागि मात्र अनुरूप फ्लेमप्रूफ भल्भ)

     - शून्य भिन्न दबाव स्टार्टअप, दुबै भ्याकुम नकारात्मक दबाव र मानक सकारात्मक दबाव काम गर्ने अवस्थाहरूसँग उपयुक्त

     - शक्ति हानि मा स्वचालित दबाव राहत; क्ल्याम्पिङ चोट वा खस्ने खतराहरूबाट बच्न विस्फोट-प्रूफ उपकरणहरू बन्द हुँदा वर्कपीसहरू रिलिज हुन्छन्।

     --अल्ट्रा-कम रिसाव पपेट सील, लामो-अवधि भ्याकुम शोषणको समयमा कुनै सक्शन क्षीणन छैन

4.5 विशिष्ट अनुप्रयोगहरू

     --विस्फोट-प्रूफ भ्याकुम ह्यान्डलिंग: ZU/ZB भ्याकुम जेनरेटर + ZPT बफर सक्शन कप लिथियम ब्याट्री, कोटिंग र फूड विस्फोट-प्रूफ सामग्री पिकअपको लागि

     -- एकल-अभिनय वसन्त रिटर्न सिलिन्डर लिफ्टिङ, क्ल्याम्पिङ र इजेक्शन सरल टूलिङको लागि

     - ज्वलनशील र विस्फोटक कार्यशालाहरूमा फिल्म, कार्टन र गिलास पानाहरूको नकारात्मक दबाव शोषण स्थानान्तरण

     -- शाखा हावा आपूर्ति कट-अफ र विस्फोट-प्रूफ उपकरणहरूको लागि मर्मत दबाव राहत सर्किट

5. तुलना तालिका: 50-VFE VS 50-VPE

6. मानक विस्फोट-प्रूफ पूर्ण वायवीय सर्किट मिलान

     --सर्किट1: विस्फोट-प्रुफ भ्याकुम ह्यान्डलिंग (50-VPE54201T):  तेल-रहित विस्फोट-प्रूफ एयर संयोजन AFC2000 → 50-VPE54201T → PU6 ट्युबिङ → ZU सीधा भ्याकुम जनरेटर + ZPT बफर सक्शन कप

    --सर्किट २: विस्फोट-प्रुफ डबल सिलिन्डर ट्रान्सफर (५०-VFE51201T):  विस्फोट-प्रूफ एयर ट्रिपल इकाई AC2000 → 50-VFE51201T 5-पोर्ट भल्भ टापु → PU8 ट्युबिङ → SC/SDA डबल-अभिनय विस्फोट-प्रूफ सिलिन्डर

    --सर्किट 3: विस्फोट-प्रूफ एकल-अभिनय क्ल्याम्पिङ जिग:  विस्फोट-प्रूफ दबाव नियामक AR → 50-VPE500 → PU4 माइक्रो ट्युबिङ → MAL मिनी एकल-अभिनय सिलिन्डर

7. चयन र विस्फोट-प्रूफ सुरक्षा सञ्चालन निर्दिष्टीकरण

    --भ्याकुम सर्किटहरूले 50-VPE मात्र अपनाउनुपर्छ:  50-VFE को स्पूल संरचना दबाव भिन्नता बिना परिवर्तन गर्न सक्दैन; भ्याकुम सर्किटहरूको लागि यसलाई प्रयोग गर्दा पूर्ण विफलता र workpiece खस्ने सुरक्षा जोखिम निम्त्याउँछ। AC/BC ट्रिपल इकाइहरू तेल धुंध जनरेटरहरू भ्याकुम प्रणालीहरूको लागि कडा रूपमा निषेधित छन्, किनकि तेल प्रदूषणले VPE पपेटलाई रोक्छ र चुहावट निम्त्याउँछ।

    --डबल-अभिनय सिलिन्डरहरूले 50-VFE 5-पोर्ट भल्भ अपनाउनुपर्छ:  3-पोर्ट VPE ले एकल एयर आउटपुट मात्र प्रदान गर्दछ र सिलिन्डर विस्तार र द्विदिशात्मक आन्दोलन फिर्ता लिन सक्दैन; यसले 5-पोर्ट भल्भहरू प्रतिस्थापन गर्न सक्दैन।

     --मेनिफोल्ड आधारहरूको मिश्रित असेंबली निषेधित छ:  5-पोर्ट VFE आधार र 3-पोर्ट VPE आधारमा स्वतन्त्र एयर च्यानल खोलिएको छ। क्रस-स्थापनाले पूर्ण सर्किट हावा चुहावट र उपकरण खराबी निम्त्याउँछ।

    --माअनिवार्य विस्फोट-प्रूफ तारहरू नियमहरू:  मूल कारखाना T-प्रकारको धातु फ्लेमप्रूफ केबल ग्रन्थीहरू कडा रूपमा बन्द गरिएका केबलहरू प्रयोग गरिनुपर्छ; तार बक्स भित्र कुनै खुला धातु सम्पर्कहरू छैनन्। साधारण प्लास्टिक सकेट संग अनाधिकृत प्रतिस्थापन निषेधित छ। यदि पायलट PE निकास पोर्टलाई बाहिरी जल निकासी चाहिन्छ भने, पाइपिंगले निकास ग्यासलाई निर्दिष्ट विस्फोट-प्रूफ सुरक्षित क्षेत्रहरूमा लैजानुपर्दछ ज्वलनशील ग्यासको संचयबाट बच्न।

    --एयर आपूर्ति फ्रन्ट-एन्ड फिल्टरेशन आवश्यकता:  AF/AFC एयर फिल्टर (5μm सटीक) विस्फोट-प्रूफ भल्भको माथिल्लो भागमा स्थापित हुनुपर्छ। भल्भको शरीरमा प्रवेश गर्ने धुलो र पानीको भापले स्पूल जामिङ निम्त्याउनेछ, जसले विस्फोट-प्रूफ कार्य अवस्थाहरूमा दहन र विस्फोटको खतराहरू ट्रिगर गर्न सक्छ।

     --मर्मत र मर्मत नियमहरू:  अपस्ट्रीम HSV म्यानुअल ग्लोब भल्भ बन्द गर्नुहोस् र मर्मतका लागि विच्छेदन गर्नु अघि अवशिष्ट पाइपलाइनको दबाव निकास गर्नुहोस्। प्रत्यक्ष वा दबाबको स्थिति अन्तर्गत विस्फोट-प्रूफ आवासको विघटन गर्न निषेध गरिएको छ; क्षतिग्रस्त फ्लेमप्रूफ मिलन सतहहरूले सबै विस्फोट-प्रमाण प्रमाणपत्रहरू रद्द गर्नेछ।

8. औद्योगिक अनुप्रयोग क्षेत्रहरू

     लिथियम ब्याट्री विस्फोट-प्रूफ कोटिंग र एसेम्बली लाइनहरू, पेन्ट स्प्रेइङ्ग स्वचालन, रासायनिक पाइपलाइन भल्भ स्वचालित नियन्त्रण, मसी प्रिन्टिङ डस्ट कार्यशालाहरू, खाद्य विस्फोट-प्रूफ प्याकेजिङ्ग उत्पादन लाइनहरू, तेल र ग्यास समर्थन गर्ने वायवीय एक्चुएटरहरू, फार्मास्युटिकल क्लीन विस्फोट-प्रूफ उपकरणहरू, विस्फोट-प्रूफ सामग्री म्यानप्युलेटर्सका लागि दुइवटा सामग्री।

एक वाक्य सारांश

     SOLH 50 श्रृंखला फ्लेमप्रूफ पायलट सोलेनोइड भल्भहरू डबल-अभिनय सिलिन्डरहरूका लागि 50-VFE 5-पोर्ट स्पूल प्रकार र भ्याकुम र एकल-अभिनय सिलिन्डरहरूको लागि 50-VPE 3-पोर्ट पपेट प्रकारमा विभाजित छन्, प्रमाणित Ex d II BT4 / CCC / TIIS, IPX6 सर्भिसको रूपमा सुरक्षित रूपमा IPX d II BT4 / CCC / TIIS। सबै जोन १ र जोन २ ज्वलनशील विस्फोटक औद्योगिक उत्पादन लाइनहरूको लागि समाधान।
