4V शृङ्खला Solenoid भल्भ | 5/2 Way 5/3 Way

SOLH 4V श्रृंखला पायलट-संचालित वायवीय दिशात्मक नियन्त्रण भल्भहरू 5/2-मार्ग दुई-स्थिति र 5/3-मार्ग तीन-पोजिशन कन्फिगरेसनहरू कभर गर्ने मुख्यधारा औद्योगिक वायवीय कम्पोनेन्टहरू हुन्, विशेष रूपमा ड्राइभिङ पारस्परिक आन्दोलन, मध्य-स्ट्रोक स्थिति र डबल-अभिनय सिलिन्डरहरूको दबाब रिटेन्सनका लागि अनुकूलित। उच्च परिशुद्धता स्पूल भल्भ कोर र बिल्ट-इन पायलट एक्ट्युएसन संरचना अपनाउदै, यस श्रृंखलाले कम घर्षण प्रतिरोध, संवेदनशील स्विचिंग कार्य र कम कुण्डल बिजुली खपत, स्वचालित असेंबली लाइनहरू, प्याकेजिङ मेसिनरी, स्थिति फिक्स्चर र सामान्य वायवीय प्रसारण प्रणालीहरूमा व्यापक रूपमा तैनाती गर्दछ। पाँच-पोर्ट लेआउटले विश्वव्यापी उद्योग मापदण्डहरूको पालना गर्दछ: P मुख्य हावा आपूर्ति इनलेटको रूपमा कार्य गर्दछ; A र B दुईवटा कार्यान्वयन पोर्टहरू हुन् जुन विस्तार र फिर्ता लिने नियन्त्रण गर्न डबल-अभिनय सिलिन्डरहरूको अगाडि र पछाडिको च्याम्बरहरूमा जोडिएको हुन्छ; R र S निकास पोर्टहरू हुन् जुन चलिरहेको आवाज कम गर्न साइलेन्सरहरूसँग कन्फिगर गरिएको छ। 5/2-मार्ग प्रकारमा एकल-कुंडल विद्युतीय नियन्त्रण र डबल-कुंडल इलेक्ट्रिक नियन्त्रण भेरियन्टहरू समावेश छन्। एकल-विद्युत-नियन्त्रण भल्भहरू पावर कटमा स्वचालित रूपमा फिर्ता हुन वसन्त रिसेटमा निर्भर हुन्छन्, परम्परागत पारस्परिक कार्यहरू र सुरक्षा रिसेट अनुप्रयोगहरूको लागि आदर्श। डबल-इलेक्ट्रिक-कन्ट्रोल भल्भहरूसँग स्प्रिङहरू बिना स्थिति मेमोरी हुन्छ, लामो-समय स्थिति र दबाब होल्डिङको लागि पावर बन्द भएपछि हालको सिलिन्डर स्थिति स्थिर रूपमा लक हुन्छ। 5/3-मार्ग तीन-स्थिति संस्करणले तीन वैकल्पिक तटस्थ मोडहरू प्रदान गर्दछ: बन्द केन्द्र (टाइप C) सिलिन्डर निलम्बन लक र एन्टी-ड्रप सुरक्षाको लागि सबै पोर्टहरू लक गर्दछ; निकास केन्द्र (Type E) ले A/B पोर्टहरूलाई दबाव राहत र म्यानुअल कमिसनिङको बेला फ्री फ्लोटिंगको लागि निकास च्यानलहरूमा जडान गर्दछ; प्रेशर सेन्टर (टाइप P) ले द्विदिशात्मक सन्तुलित क्ल्याम्पिङका लागि दुबै काम गर्ने पोर्टहरूमा कम्प्रेस्ड हावा फिड गर्दछ। थ्रेड साइज M5, G1/8, G1/4, G3/8 र G1/2 सँग 4V110 देखि 4V410 सम्म उपलब्ध स्पेसिफिकेशनहरू। IP65 डस्टप्रुफ र वाटरप्रूफ कोइलहरूले मेनस्ट्रीम एसी र DC भोल्टेजहरूलाई समर्थन गर्ने, सम्पूर्ण श्रृंखलाले तेल-रहित सञ्चालनलाई समर्थन गर्दछ र सुविधाजनक साइटमा परीक्षण र मर्मतका लागि म्यानुअल ओभरराइड बटनको साथ आउँछ। यो मुख्यधारा औद्योगिक वायवीय स्वचालनको लागि विश्वव्यापी मानक दिशात्मक वाल्व हो।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

4V श्रृंखला 5/2 र 5/3 मार्ग वायवीय सोलेनोइड भल्भ | पायलट संचालित दिशात्मक नियन्त्रण भल्भ

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

1. उत्पादन अवलोकन र मूल संरचना

SOLH 4V श्रृंखला सबैभन्दा विश्वव्यापी छपायलट संचालित वायवीय दिशात्मक नियन्त्रण भल्भ औद्योगिक स्वचालनको लागि, आवरण५/२ मार्ग (५-पोर्ट २-स्थिति) र५/३ बाटो (५-पोर्ट ३-स्थिति) कन्फिगरेसनहरू। विशेष रूपमा टेलिस्कोपिक आन्दोलन, मध्यवर्ती स्टप र डबल-अभिनय सिलिन्डरहरूको दबाब होल्डिंग नियन्त्रणको लागि डिजाइन गरिएको, यसले स्पूल-प्रकारको संरचना र आन्तरिक पाइलट ड्राइभको सुविधा दिन्छ। एक मानक इलेक्ट्रोनिक वायमेटिक नियन्त्रण घटकको रूपमा, यो स्थिर प्रदर्शन र बहुमुखी प्रकार्यहरूको साथ स्वचालित मेसिनरी, प्याकेजिङ्ग उपकरण, प्रशोधन जिगहरू र वायवीय प्रसारण प्रणालीहरूमा व्यापक रूपमा अपनाइन्छ।

1.1 पाँच-पोर्ट मानक इन्टरफेस परिभाषा

• पी पोर्ट: मुख्य हावा इनलेट, हावा आपूर्ति स्रोतसँग जोडिएको

• A/B काम गर्ने पोर्टहरू: आउटपुट पोर्टहरू, विस्तार र फिर्ता लिने नियन्त्रण गर्न डबल-अभिनय सिलिन्डरहरूको दुई च्याम्बरहरूमा जोडिएको

• R/S निकास पोर्टहरू: दबाब राहत निकास पोर्टहरू, सामान्यतया आवाज कम गर्न र चिल्लो भेन्टिलेसनको लागि मफलरहरूले सुसज्जित

१.२ कोर संरचनात्मक सुविधाहरू

• वाल्व कोर संरचना: उच्च परिशुद्धता स्लाइड स्तम्भ स्पूल डिजाइन, कम घर्षण र संवेदनशील स्विचिंग

• ड्राइभ मोड: आन्तरिक पायलट ड्राइभ, कम पावर खपत र स्थिर रिभर्सिङ प्रदर्शन

• लागू हुने वस्तु: डबल-अभिनय वायमेटिक सिलिन्डरहरूको लागि पूर्ण-दायरा मिलान

2. 5/2 वे भल्भ - आधारभूत उल्टो नियन्त्रण

5/2 मार्ग संरचना 4V श्रृंखला को मुख्यधारा आधारभूत मोडेल हो, एकल बिजुली नियन्त्रण र डबल इलेक्ट्रिक नियन्त्रण प्रकार मा विभाजित, विभिन्न वायवीय तर्क र सुरक्षा नियन्त्रण आवश्यकताहरु लाई अनुकूलन।

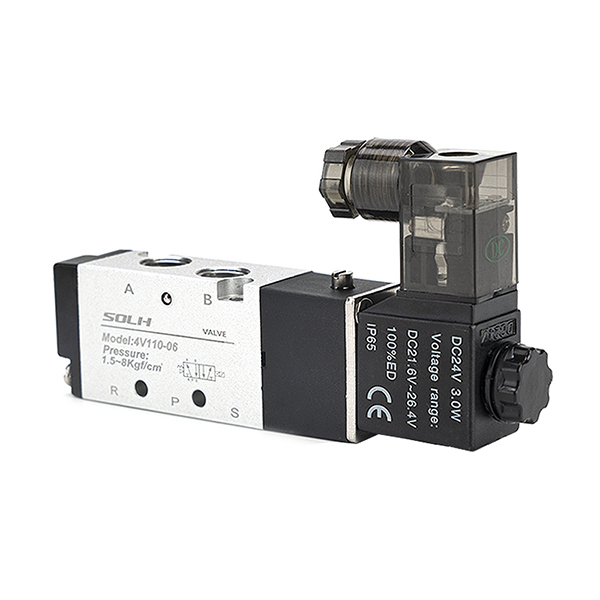

2.1 एकल इलेक्ट्रिक नियन्त्रण (4V110/210/310/410)

• कार्य सिद्धान्त: एक विद्युत चुम्बकीय कुण्डल र रिसेट वसन्त संग सुसज्जित। पावर अन हुँदा भल्भ उल्टो हुन्छ र पावर अफ गर्दा स्प्रिङ फोर्सद्वारा स्वचालित रूपमा रिसेट हुन्छ।

• मूल विशेषताहरू: असफल-सुरक्षित प्रदर्शन, सरल संरचना र लागत-प्रभावीसँग पावर-अफ रिसेट डिजाइन।

• सामान्य अनुप्रयोगहरू: साधारण सिलिन्डर पारस्परिक गति, आपतकालीन स्टप रिसेट संयन्त्र, साधारण क्ल्याम्पिङ र स्थिति उपकरण।

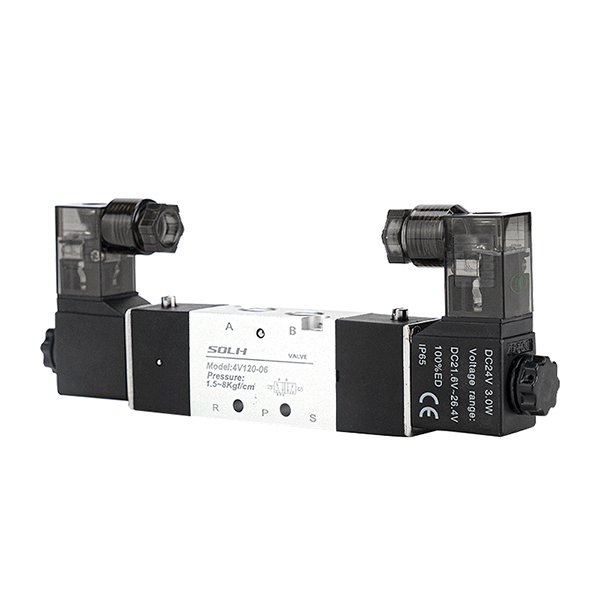

2.2 डबल इलेक्ट्रिक कन्ट्रोल (4V120/220/320/420)

• कार्य सिद्धान्त: रिसेट वसन्त बिना वैकल्पिक नियन्त्रणको लागि दोहोरो कुण्डलहरू। भल्भले पावर अफ भएपछि यसको हालको स्थिति कायम राख्छमेमोरी रिटेन्सन प्रकार्य.

• मूल विशेषताहरू: उच्च स्थिति सटीकता, ऊर्जा बचत (उल्टाउने समयमा मात्र शक्ति खपत), स्थिर शक्ति-अफ स्थिति होल्डिङ।

• सामान्य अनुप्रयोगहरू: सटीक स्टेशन स्थिति, मध्यवर्ती स्ट्रोक स्टप, लामो-अवधि दबाब होल्डिंग र स्थिर-स्थिति लक परिदृश्यहरू।

3. 5/3 मार्ग भल्भ - मध्यवर्ती स्थिति सटीक नियन्त्रण

5/3 मार्ग तीन-स्थिति संरचनाले दुई-पोजिशन रिभर्सिङको आधारमा मध्यवर्ती तटस्थ अवस्था थप्छ, उन्नत वायवीय नियन्त्रण मागहरू पूरा गर्न तीन मुख्य मध्यवर्ती कार्यहरू महसुस गर्दै (लागू मोडेलहरू: 4V130/230/330/430)।

3.1 बन्द केन्द्र (C प्रकार)

कार्य: मध्यवर्ती स्थितिमा सबै पोर्टहरू पूर्ण रूपमा बन्द। सिलिन्डर लकिङ र दबाब होल्डिङ, सस्पेन्सन स्टप र एन्टि-फ्लिङ सुरक्षालाई समर्थन गर्दछ।

परिदृश्य: जिग लकिङ, ठाडो सिलिन्डर एन्टि-ड्रप, मध्यवर्ती स्थिति निश्चित स्टप।

3.2 निकास केन्द्र (E प्रकार)

कार्य: A/B काम गर्ने पोर्टहरूले मध्यवर्ती स्थितिमा निकास पोर्टहरूसँग सञ्चार गर्दछ। प्रणालीले दबाब जारी गर्दछ र सिलिन्डर स्वतन्त्र रूपमा फ्लोट गर्दछ।

परिदृश्य: उपकरण सुरक्षा दबाव राहत, म्यानुअल ड्र्यागिङ र डिबगिङ, मेकानिकल रिसेट सुरक्षा।

3.3 दबाब केन्द्र (P प्रकार)

कार्य: P एयर इनलेटले मध्यवर्ती स्थितिमा दुबै A/B पोर्टहरूसँग सञ्चार गर्दछ, डबल-अभिनय सिलिन्डरलाई एकल-अभिनय आउटपुटमा रूपान्तरण गर्दछ।

परिदृश्य: सिंक्रोनस क्ल्याम्पिङ, द्विदिशीय दबाव कायम राख्ने, विशेष बल सन्तुलन नियन्त्रण।

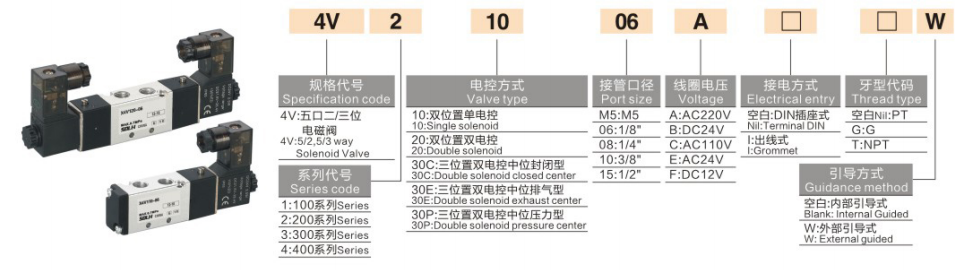

4. मोडेल कोडिङ नियम र सामान्य विनिर्देशहरू

1. कोडिङ तर्क: 4V [साइज कोड] [कन्ट्रोल/मिडल फंक्शन कोड] - [पोर्ट साइज]

कोड खण्ड	विस्तृत परिभाषा
साइज कोड	1=110 (M5 / G1/8"); 2=210 (G1/4"); 3=310 (G3/8"); 4=410 (G1/2")
नियन्त्रण / मध्य कोड	1 = एकल बिजुली नियन्त्रण (5/2 बाटो); 2 = डबल बिजुली नियन्त्रण (5/2 बाटो); 3C = बन्द केन्द्र, 3E = निकास केन्द्र, 3P = दबाव केन्द्र (5/3 बाटो)
पोर्ट साइज कोड	०६=G1/8", 08=G1/4", 10=G3/8", 15=G1/2"

2. सामान्य सामान्य मोडेलहरू

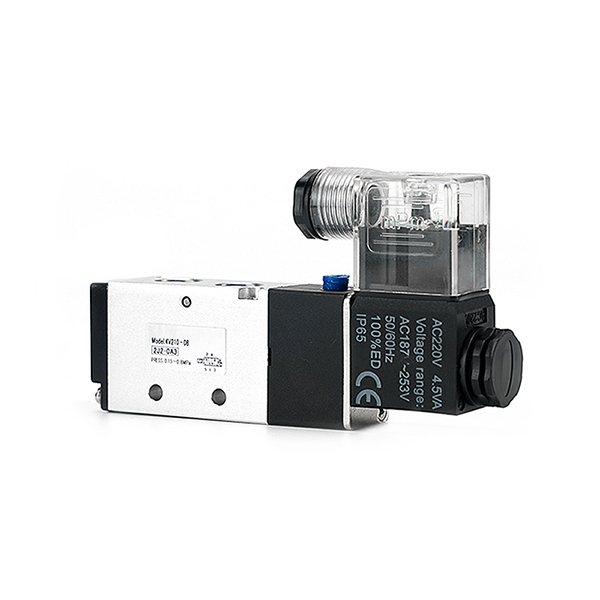

• 4V210-08: G1/4 पोर्ट, एकल बिजुली नियन्त्रण, 5/2 मार्ग (सबैभन्दा विश्वव्यापी मानक मोडेल)

• 4V220-08: G1/4 पोर्ट, डबल इलेक्ट्रिक नियन्त्रण, 5/2 मार्ग (पावर-अफ मेमोरी स्थिति)

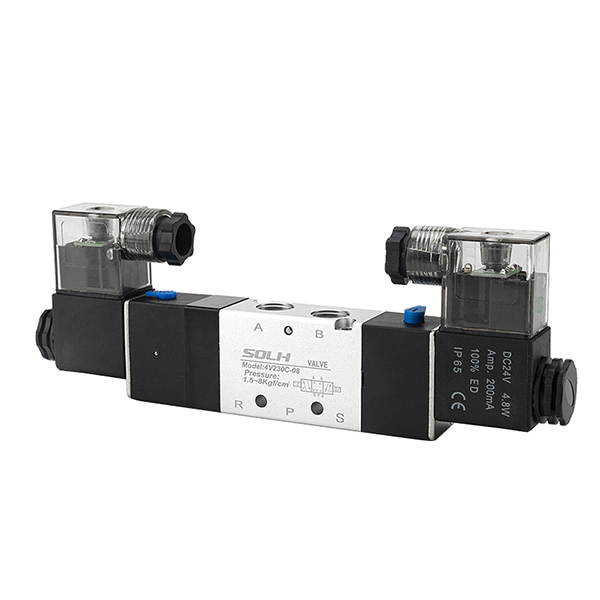

• 4V230C-08: G1/4 पोर्ट, 5/3 बाटो बन्द केन्द्र (सिलिन्डर लक र दबाब होल्डिंग)

• 4V310-10: G3/8 पोर्ट, एकल बिजुली नियन्त्रण, 5/2 मार्ग (ठूलो प्रवाह मुख्य सर्किट नियन्त्रण)

5. कोर प्राविधिक प्यारामिटरहरू

प्यारामिटर वस्तु	विशिष्टता
काम गर्ने माध्यम	फिल्टर गरिएको संकुचित हावा (फिल्टरेशन सटीकता ≥40μm)
कार्य दबाव दायरा	0.15～0.8MPa
प्रमाण दबाव	1.5MPa
काम गर्ने तापमान	-5 ℃ ~ +60 ℃
लागू भोल्टेज	DC24V (मुख्यधारा), AC220V, AC110V
सुरक्षा ग्रेड	IP65 (धूलो प्रतिरोधी र वाटरप्रूफ)
स्नेहन आवश्यकता	स्नेहन-रहित डिजाइन (वैकल्पिक स्नेहन उपलब्ध)

6. व्यावसायिक चयन दिशानिर्देशहरू

6.1 5/2 मार्ग दुई-स्थिति चयन

• एकल इलेक्ट्रिक नियन्त्रण: परम्परागत पारस्परिक गति र सुरक्षा रिसेट परिदृश्यहरूको लागि प्राथमिकता, स्वचालित पावर-अफ रिटर्न र असफल-सुरक्षित सञ्चालनको विशेषता।

• डबल इलेक्ट्रिक नियन्त्रण: पोजिसनिङ स्टेशनहरू, मध्यवर्ती स्टप र दीर्घकालीन होल्डिङ परिदृश्यहरूको लागि प्राथमिकता, पावर-अफ मेमोरी र सही स्थितिको विशेषता।

6.2 5/3 मार्ग तीन-स्थिति चयन

• प्रकार C (बंद केन्द्र): सिलिन्डर मध्यवर्ती लक, निलम्बन होल्डिङ र एन्टि-फ्लिङ सुरक्षाको लागि।

• टाइप ई (निकास केन्द्र): उपकरण सुरक्षा दबाब राहत, फ्री फ्लोटिंग र म्यानुअल डिबगिङ परिदृश्यहरूको लागि।

• प्रकार P (दबाव केन्द्र): सिंक्रोनस क्ल्याम्पिङ, द्विदिशात्मक दबाव स्थिरीकरण र विशेष वायवीय सन्तुलन नियन्त्रणको लागि।

एक वाक्य सारांश

SOLH 4V शृङ्खलाले 5/2 र 5/3 मार्ग पाइलट-सञ्चालित वायवीय भल्भहरू एकल/डबल इलेक्ट्रिक कन्ट्रोल र तीन मध्यवर्ती कार्यहरू समावेश गर्दछ, जुन औद्योगिक वायवीय रिभर्सिङ, स्थिति, दबाब होल्डिङ र डबल-अभिनय सिलिन्डरहरूको सुरक्षा नियन्त्रणको लागि रुचाइएको मानक घटक हो।
