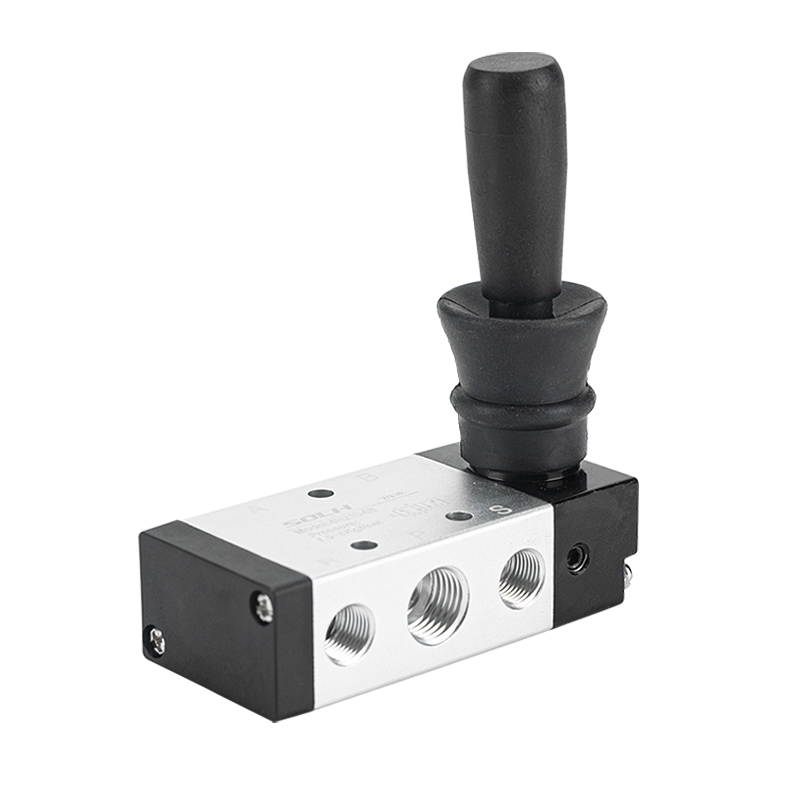

ब्रान्ड: रिच टेक्नोलोजी द्वारा SOLH | म्यानुअल डिबग र सेफ्टी स्टपका लागि ५/२ ५/३ वे ह्यान्ड लिभर वायवीय भल्भ
SOLH 4H श्रृंखला एक AirTAC मानक हो5/2 मार्ग र 5/3 मार्ग म्यानुअल लीभर दिशात्मक नियन्त्रण भल्भ, जसलाई हातले सञ्चालित स्पूल भल्भ पनि भनिन्छ। यसले इलेक्ट्रिक वा वायमेटिक नियन्त्रण संकेतहरू बिना म्यानुअल लिभर अपरेशनद्वारा विशुद्ध रूपमा वायवीय सर्किटहरू स्विच गर्दछ। उपकरण म्यानुअल डिबगिङ, आपतकालीन सुरक्षा रोक, र सिलिन्डर जोग नियन्त्रणको लागि व्यापक रूपमा प्रयोग गरिन्छ, यसले वसन्त रिसेट र स्टिल बल लकिङको दोहोरो स्थिति मोडहरूको साथ सटीक स्पूल संरचना र टिकाऊ एल्युमिनियम मिश्र धातु बडी फिचर गर्दछ। 4V सोलेनोइड भल्भ र 4A वायवीय भल्भहरूसँग पूर्ण रूपमा विनिमेय, यो मानक वायवीय प्रणालीहरूको लागि विश्वव्यापी म्यानुअल नियन्त्रण घटक हो।
1.1 मानक 5-पोर्ट इन्टरफेस परिभाषा
• पी पोर्ट: मुख्य संकुचित एयर इनलेट पोर्ट
• A/B काम गर्ने पोर्टहरू: एक्स्टेन्सन र रिट्रेक्सन स्ट्रोकहरू नियन्त्रण गर्न डबल-अभिनय सिलिन्डरहरू जडान गर्नको लागि दोहोरो आउटपुट पोर्टहरू
• R/S निकास पोर्टहरू: दबाब राहत निकास पोर्टहरू, आवाज घटाउनको लागि मानक मफलर स्थापनासँग उपयुक्त
• ड्राइभ मोड: सीधा म्यानुअल लीभर टगल अपरेशन
• संरचनात्मक विशेषता: उच्च परिशुद्धता स्पूल प्रकार, उच्च शक्ति एल्युमिनियम मिश्र धातु शरीर, वसन्त रिसेट / स्थिर सञ्चालनको लागि स्टील बल स्थिति संरचना
2.1 वसन्त म्यानुअल रिसेट प्रकार (4H210/310/410)
• कार्य सिद्धान्त: एयर सर्किट उल्टो गर्न लीभर टगल गर्नुहोस्; लिभर हातहरू रिहा गरेपछि वसन्त बल द्वारा स्वचालित रूपमा रिसेट हुन्छ।
• मूल विशेषताहरू: ह्यान्ड रिलिजको साथ तत्काल रिसेट, उत्कृष्ट एन्टी-मिसअपरेशन प्रदर्शन र उच्च परिचालन सुरक्षा।
• सामान्य मोडेल: 4H210-08 (G1/4 पोर्ट, 5/2 वे स्प्रिङ रिसेट म्यानुअल भल्भ)
2.2 म्यानुअल लकिङ प्रकार (4H210L/310L)
• कार्य सिद्धान्त: लीभर स्व-लक संरचना संग सुसज्जित। भल्भले टगल गरेपछि उल्टो स्थिति कायम राख्छ र फर्कन म्यानुअल रिसेट चाहिन्छ।
• मूल विशेषताहरू: स्थिर स्थिति र दीर्घकालीन स्थिति होल्डिङ, प्रभावकारी रूपमा आकस्मिक स्पर्श र दुरुपयोग रोक्न, लामो समय काम गर्ने अवस्थाहरूको लागि उपयुक्त।
• सामान्य मोडेल: 4H210L-08 (G1/4 पोर्ट, 5/2 बाटो लक म्यानुअल भल्भ)
4H230/330/430 श्रृंखला 5/3 मार्ग म्यानुअल भल्भहरू उन्नत वायवीय नियन्त्रण आवश्यकताहरू पूरा गर्न तीन पेशेवर मध्य स्थिति प्रकार्यहरूसँग डुअल-स्थिर स्टील बल पोजिशनिङ डिजाइन अपनाउछन्।
• बन्द केन्द्र (C प्रकार): मध्य स्थितिमा पूर्ण रूपमा बन्द। निलम्बित र ठाडो स्टेशनहरूको लागि सिलिन्डर लक, दबाब होल्डिङ र एन्टि-फ्लिङ सुरक्षा महसुस गर्दछ।सामान्य मोडेल: 4H230C-08
• निकास केन्द्र (E प्रकार): A/B काम गर्ने पोर्टहरूले मध्य स्थितिमा निकास पोर्टहरूसँग सञ्चार गर्दछ। प्रणालीले पूर्ण रूपमा दबाब जारी गर्दछ, फ्री सिलिन्डर फ्लोटिंग, म्यानुअल उपकरण डिबगिङ र सुरक्षा सुरक्षा सक्षम पार्दै।सामान्य मोडेल: 4H230E-08
• दबाव केन्द्र (पी प्रकार): P एयर इनलेटले बीचको स्थितिमा A/B पोर्टहरूसँग सञ्चार गर्छ, सिंक्रोनस क्ल्याम्पिङ र बल ब्यालेन्स नियन्त्रणको लागि डबल-अभिनय सिलिन्डरलाई एकल-अभिनय आउटपुटमा रूपान्तरण गर्दछ।सामान्य मोडेल: 4H230P-08

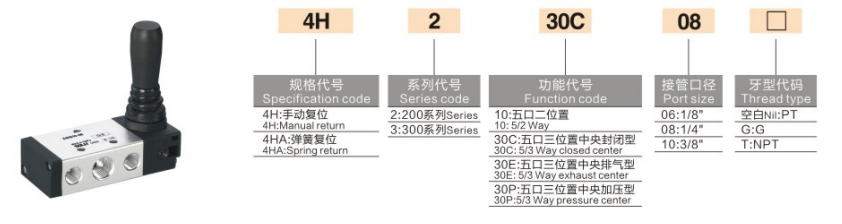

1. कोडिङ तर्क: 4H [साइज कोड] [फंक्शन कोड] - [पोर्ट साइज]
|
कोड खण्ड |
विस्तृत परिभाषा |
|
4H |
5/2 र 5/3 मार्ग म्यानुअल लीभर भल्भ श्रृंखला |
|
साइज कोड |
2=200(G1/4"); 3=300(G3/8"); 4=400(G1/2") |
|
प्रकार्य कोड |
10=5/2 बाटो वसन्त रिसेट; 10L = 5/2 मार्ग लक प्रकार; 30C/30E/30P=5/3 बाटो बन्द/निकास/दबाव केन्द्र |
|
पोर्ट साइज |
०६=G1/8", 08=G1/4", 10=G3/8", 15=G1/2" |
2. मुख्यधारा साझा मोडेलहरू
• 4H210-08: 5/2 बाटो वसन्त रिसेट, G1/4 पोर्ट विश्वव्यापी म्यानुअल भल्भ
• 4H210L-08: 5/2 बाटो सेल्फ-लकिङ दीर्घकालीन स्थिति होल्डिङ प्रकार
• 4H230C-08: 5/3 बाटो बन्द केन्द्र, सिलिन्डर दबाब होल्डिङ र लक मोडेल
• 4H310-10: 5/2 बाटो वसन्त रिसेट, G3/8 ठूलो प्रवाह म्यानुअल नियन्त्रण भल्भ
|
प्यारामिटर वस्तु |
विशिष्टता |
|
काम गर्ने माध्यम |
फिल्टर गरिएको संकुचित हावा (फिल्टरेशन सटीकता ≥40μm) |
|
कार्य दबाव दायरा |
0.15～0.8MPa |
|
प्रमाण दबाव |
1.2MPa |
|
काम गर्ने तापमान दायरा |
-20 ℃～+70 ℃ |
|
स्नेहन आवश्यकता |
ल्युब-फ्री डिजाइन (विशेष कार्य अवस्थाहरूको लागि वैकल्पिक स्नेहन) |
|
4H210-08 प्रवाह प्यारामिटर |
प्रभावकारी क्षेत्र 17.0mm², Cv=1.0 |
|
4H310-10 फ्लो प्यारामिटर |
प्रभावकारी क्षेत्र 28.0mm², Cv=1.65 |
|
शारीरिक सामग्री |
उच्च शक्ति एल्युमिनियम मिश्र धातु |
• शुद्ध म्यानुअल विस्फोट-प्रूफ सुरक्षा प्रदर्शन: कुनै विद्युतीय कम्पोनेन्टहरू र बिजुली आपूर्ति आवश्यक छैन, शून्य स्पार्क जोखिम। ज्वलनशील, विस्फोटक र धुलो वातावरणमा उपकरण डिबगिङ, आपतकालीन रोक सञ्चालन र म्यानुअल नियन्त्रणको लागि पूर्ण रूपमा उपयुक्त।
• पूर्ण परिदृश्यहरूको लागि दोहोरो स्थिति मोडहरू: तत्काल सुरक्षा रिसेट र विरोधी misoperation को लागि वसन्त रिसेट प्रकार; लामो-समय स्थिर स्थिति होल्डिङको लागि लक प्रकार, छोटो-समय जोग र लामो-समय काम गर्ने अवस्थाहरू कभर गर्दै।
• बहुमुखी तीन-स्थिति मध्य कार्यहरू: सिलिन्डर लकिङ र दबाब होल्डिङ, प्रणाली सुरक्षा दबाब राहत र सिंक्रोनस क्ल्याम्पिङ ब्यालेन्स नियन्त्रण महसुस गर्न C/E/P तीन मध्य मोडहरूसँग सुसज्जित।
• लचिलो र विश्वव्यापी स्थापना: बहु-कोण निश्चित स्थापनाको साथ प्यानल माउन्टिङ र आधार माउन्टिङलाई समर्थन गर्दछ। 4V इलेक्ट्रिक कन्ट्रोल भल्भ र 4A वायमेटिक कन्ट्रोल भल्भ स्थापना आयामहरूमा पूर्ण रूपमा सार्वभौमिक र विनिमेय।
• स्थिर र टिकाऊ सञ्चालन: प्रेसिजन स्पूल मिल्दो र स्टील बल स्थिति संरचना स्पष्ट हात अनुभव, कुरकुरा उल्टो, कम घर्षण र लामो सेवा जीवन सुनिश्चित गर्दछ।
• म्यानुअल डिबगिङ, जोग सञ्चालन र डबल-अभिनय सिलिन्डरहरूको मर्मत सुरक्षा नियन्त्रण
• सुरक्षा ढोका इन्टरलक र आपतकालीन स्टप वायमेटिक सर्किटहरू, विस्फोट-प्रूफ क्षेत्रहरूको लागि म्यानुअल नियन्त्रण
• गैर-शक्ति उपकरण र स्वचालित उत्पादन लाइनहरूको लागि म्यानुअल रिभर्सिङ नियन्त्रण
• 4V इलेक्ट्रोम्याग्नेटिक भल्भहरू र 4A वायवीय भल्भहरूको साइटमा प्रतिस्थापन र डिबगिङ इलेक्ट्रिक/न्यूमेटिक/म्यानुअल नियन्त्रण मोडहरूको लचिलो स्विचिङको लागि।
SOLH 4H श्रृंखला एक सार्वभौमिक 5/2 र 5/3 मार्ग म्यानुअल लिभर भल्भ रिसेट/लकिङ डुअल पोजिशनिङ र C/E/P तीन मध्य प्रकार्यहरू छन्। शुद्ध म्यानुअल सुरक्षा अपरेशन र 4V/4A पूर्ण आदानप्रदानको विशेषता रहेको, यो वायवीय प्रणाली म्यानुअल डिबगिङ र सुरक्षा आपतकालीन रोक नियन्त्रणको लागि मानक हात-संचालित भल्भ हो।
