3F / 3FM श्रृंखला 3/2 वे फुट पेडल भल्भ | सामान्यतया बन्द प्रत्यक्ष अभिनय वायवीय खुट्टा भल्भ

ब्रान्ड: रिच टेक्नोलोजी द्वारा SOLH | AirTAC 3F / 3FM फुट भल्भको लागि पूर्ण उपयुक्त प्रतिस्थापन

1. उत्पादन अवलोकन

     SOLH 3F र 3FM श्रृंखला हो3/2 मार्ग प्रत्यक्ष-अभिनय सामान्यतया बन्द वायमेटिक खुट्टा पेडल भल्भ, मूल AirTAC 3F210 र 3FM210 मोडेलहरूसँग पूर्ण रूपमा मिल्दो र आदानप्रदानयोग्य। 3F210 ले हेवी-ड्युटी डाइ-कास्ट एल्युमिनियम हाउसिंगलाई अपनाउछ, जबकि 3FM210 ले हल्का तौलको सानो प्लास्टिक संरचना समावेश गर्दछ। दुबै शृङ्खलाहरूले मानक P/A/R एयर पोर्ट तर्कको साथ निर्मित निकास डिजाइन अपनाउछन्। ह्यान्ड्स-फ्री वायमेटिक स्विचिङ उपकरणहरूको रूपमा सेवा गर्दै, तिनीहरू एकल-अभिनय सिलिन्डर नियन्त्रण, भ्याकुम ब्रेकिङ, म्यानुअल जोग एयर सर्किट अन-अफ, स्ट्याम्पिङ र फिक्स्चर क्ल्याम्पिङ नियन्त्रणको लागि व्यापक रूपमा प्रयोग गरिन्छ।

  १.१ कोर एयर पोर्ट तर्क र कार्य सिद्धान्त

     • एयर पोर्ट परिभाषा: P (एयर इनलेट), ए (वर्किङ आउटलेट), आर (बिल्ट-इन निकास पोर्ट)

     • सामान्यतया बन्द राज्य (प्याडल जारी): P इनलेट बन्द, सिलिन्डर अवशिष्ट दबाव तुरुन्तै रिलिज गर्न पोर्टले R निकास पोर्टसँग सञ्चार गर्दछ

     • काम गर्ने अवस्था (प्याडल प्रेस): P-A सर्किट हावा आपूर्तिको लागि खुल्छ, दबाब कायम राख्न R निकास पोर्ट बन्द

     • लक गर्ने प्रकार्य (L प्रत्यय): लक ट्याब संरचना संग सुसज्जित। निरन्तर हावा आपूर्तिको लागि पेडल लक गर्न एक पटक थिच्नुहोस्; अनलक र दबाव राहत रिसेट गर्न फेरि थिच्नुहोस्

     • मानक प्रकार्य: गैर-L मोडेलहरू तत्काल आत्म-रिसेट प्रकार हुन्, स्वचालित रूपमा हावा काट्ने र खुट्टा रिलिज पछि दबाब जारी गर्ने।

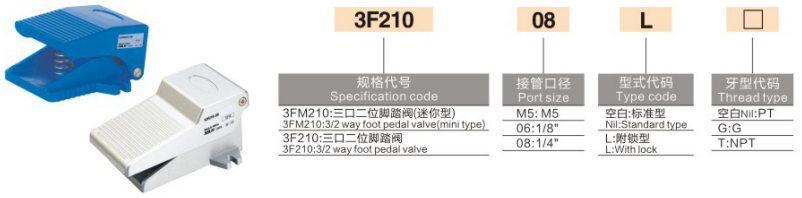

2. मोडेल कोडिङ नियम र परिभाषा

     कोडिङ तर्क: 3(F/FM)210 - [पोर्ट साइज] [L लकिङ] - [थ्रेड प्रकार]

  2.1 श्रृंखला आवास परिभाषा

     • 3F210: मानक भारी शुल्क एल्युमिनियम मिश्र धातु आवास 3/2 बाटो फुट भल्भ

     • 3FM210: सानो हल्का प्लास्टिक खुट्टा भल्भ, साँघुरो ठाउँ स्थापनाको लागि कम्प्याक्ट आकार

  2.2 पोर्ट आकार विशिष्टता

     • M5: M5×0.8 फाइन थ्रेड (3FM मिनी मोडेल, माइक्रो पायलट एयर कन्ट्रोलको लागि विशेष)

     • 06: G1/8 (PT1/8) मानक थ्रेड

     • 08: G1/4 (PT1/4) औद्योगिक टूलिङको लागि मुख्यधाराको विश्वव्यापी विशिष्टता

  2.3 प्रकार्य र थ्रेड प्रत्यय

     • L प्रत्यय: लामो समय दबाब होल्डिङको लागि स्व-लक संरचना संग

     • छैन एल: तत्काल आत्म-रिसेट प्रकार, पेडल रिलीज पछि स्वचालित दबाव राहत

     • थ्रेड प्रकार: खाली = PT टेपर थ्रेड; G=ब्रिटिश मानक समानान्तर धागो; T=NPT अमेरिकी टेपर थ्रेड

     मोडेल उदाहरण: 3F210-08L | G1/4 पोर्ट एल्युमिनियम मिश्र धातु खुट्टा भल्भ आत्म-लक प्रकार्य संग; 3FM210-M5 | M5 थ्रेड मिनी प्लास्टिक माइक्रो फुट भल्भ

  2.4 पूर्ण श्रृंखला विशिष्टता तुलना तालिका

3. कोर प्राविधिक प्यारामिटरहरू

4. चयन भेद: 3F एल्युमिनियम श्रृंखला बनाम 3FM मिनी प्लास्टिक श्रृंखला

5. कार्यात्मक भिन्नता: सेल्फ-रिसेट बनाम सेल्फ-लकिङ

     • गैर-L तत्काल स्व-रिसेट प्रकार: खुट्टा रिलिज भएपछि पेडल स्वचालित रूपमा रिबाउन्ड हुन्छ, हावा आपूर्ति बन्द गरेर र पोर्ट ए बाट दबाब जारी गर्दछ। यो दौडने र बीच-बीचमा नियन्त्रण परिदृश्यहरूको लागि सबैभन्दा सामान्य प्रकार हो।

     • L प्रत्यय सेल्फ-लकिङ प्रकार: निरन्तर हावा आपूर्ति र दबाब होल्डिङको लागि पेडल लक गर्न एक पटक थिच्नुहोस्; अनलक गर्न र अवशिष्ट दबाब जारी गर्न फेरि थिच्नुहोस्। वायवीय सर्किटहरू कायम राख्न लामो समयको दबाबको लागि विशेष रूपमा डिजाइन गरिएको।

6. प्रतिस्थापन र विशिष्ट अनुप्रयोगहरू

  6.1 उपयुक्त प्रतिस्थापन

     SOLH 3F/3FM शृङ्खलाले मूल AirTAC 3F210/3FM210 शृङ्खला र घरेलु Xinchang/SOLIH बराबरका मोडेलहरूलाई पूर्ण रूपमा प्रतिस्थापन गर्छ, र पुरानो FV320 फुट पेडल भल्भहरूलाई पूर्ण आयामी र कार्यात्मक अनुकूलताका साथ सीधै अपग्रेड र प्रतिस्थापन गर्न सक्छ।

 6.2 विशिष्ट अनुप्रयोग परिदृश्यहरू

     • एकल-अभिनय सिलिन्डर फुट नियन्त्रण: वायु स्रोत → 3F फुट भल्भ → एकल-अभिनय सिलिन्डर; सिलिन्डर स्वचालित रूपमा फिर्ता हुन्छ र पेडल रिलिज हुँदा दबाब जारी गर्दछ, सुरक्षित अवरोध सञ्चालन महसुस गर्दै।

     • भ्याकुम सक्शन कप दबाब राहत: भ्याकुम काट्न हावा आपूर्ति गर्ने चरण; हावा निकास गर्न पेडल छोड्नुहोस् र द्रुत वर्कपीस रिलीजको लागि सक्शन कप होल्डिङ फोर्स हटाउनुहोस्।

     • औद्योगिक प्रशोधन नियन्त्रण: साना स्ट्याम्पिङ मेसिनहरू, ग्राइन्डरहरू र वायमेटिक फिक्स्चर क्ल्याम्पिङ प्रणालीहरूको लागि म्यानुअल खुट्टा स्विचिङ, कुशल सञ्चालनको लागि हातहरू खाली गर्दै।

एक वाक्य सारांश

     SOLH 3F/3FM श्रृंखला 3/2 मार्ग सामान्यतया बन्द खुट्टा पेडल भल्भहरूमा भारी शुल्क एल्युमिनियम सेल्फ-रिसेट/सेल्फ-लकिङ मोडेलहरू र मिनी हल्का प्लास्टिक मोडेलहरू समावेश छन्। IP54 डस्टप्रुफ र स्प्ल्याश-प्रुफ प्रदर्शन, ल्युब-फ्री सञ्चालन र पूर्ण AirTAC अनुकूलता, तिनीहरू सिलिन्डर नियन्त्रण, भ्याकुम ब्रेकिङ र औद्योगिक उपकरण सञ्चालनका लागि मानक ह्यान्ड्स-फ्री वायवीय स्विचिङ भल्भहरू हुन्।
