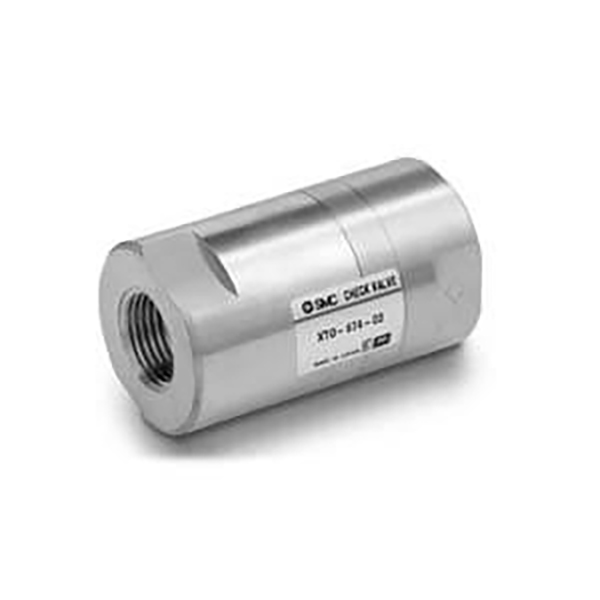

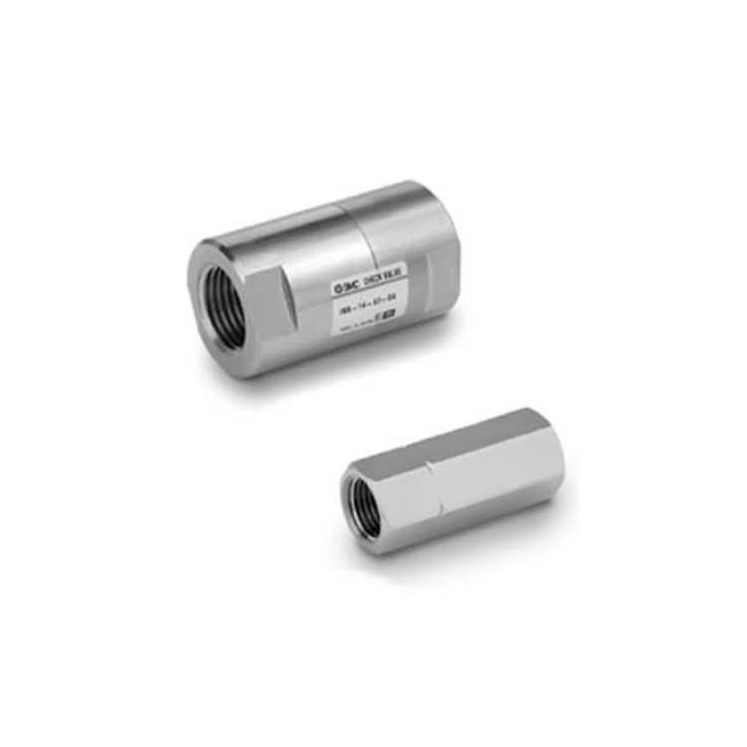

XTO674 / INA14 श्रृंखला कम क्र्याकिंग दबाव जाँच भल्भ

ब्रान्ड:रिच टेक्नोलोजी द्वारा SOLH

उत्पादन स्थिति

     SOLH XTO674 र INA14 श्रृंखलाले समान उत्पादन प्लेटफर्म साझा गर्दछ, अल्ट्रा-लो क्र्याकिंग दबाव र कम्प्रेस्ड हावा र पानीको लागि दोहोरो-मध्यम अनुकूलताको विशेषता। यी थ्रेडेड इनलाइन चेक भल्भहरू भ्याकुम सर्किट र सामान्य वायवीय प्रणालीहरूमा उल्टो प्रवाह रोक्नको लागि व्यापक रूपमा लागू गरिन्छ, कम-दबाव तरल र पानी पाइपलाइनहरूको लागि पनि उपयुक्त। XTO674 ले कम-तापमान काम गर्ने अवस्थाहरूमा केन्द्रित छ, जबकि INA14 ले मानक र जंग-प्रतिरोधी औद्योगिक परिदृश्यहरू समावेश गर्दछ।

 मोडेल कोड वर्गीकरण र नामकरण नियम

     --XTO674: ब्रास बडी, कम तापमान प्रतिरोधी संस्करण (-30 ℃ न्यूनतम सञ्चालन तापमान)

     -- INA14: मानक श्रृंखला, वैकल्पिक पीतल / SUS304 स्टेनलेस स्टील शरीर, सामान्य तापमान दायरा (-5 ℃ न्यूनतम)

     -- पोर्ट साइज प्रत्यय परिभाषा: ०१ = Rc1/8", 02 = Rc1/4", 03 = Rc3/8", 04 = Rc1/2"

 साझा विश्वव्यापी प्राविधिक विशिष्टताहरू

     -- क्र्याकिंग प्रेशर: ०.०१ MPa (०.१ बार), अति कम थ्रेसहोल्ड भ्याकुम र कम दबाव सर्किटहरूको लागि आदर्श

     -- अधिकतम प्रमाण दबाव: 1.0 MPa

     - लागू मिडिया: संकुचित हावा, पानी, तटस्थ अक्रिय ग्यास र तटस्थ तरल

  1. सञ्चालन तापमान दायरा

     --XTO674: -30℃ ~ +80℃ (क्रायोजेनिक प्रतिरोधी)

     -- INA14: -5℃ ~ +80℃

  2. वैकल्पिक सील सामग्री

     -- NBR (मानक): हावा र सफा पानी को लागी, लागू temp -5 ~ 60℃

     -- FKM: तेल प्रतिरोधी र उच्च तापमान प्रतिरोधी, 80 ℃ सम्म

     -- CR: मौसम-प्रमाण र घर्षण प्रतिरोधी, XTO674 श्रृंखला को लागी वैकल्पिक

  3. भल्भ बडी सामग्री विकल्पहरू

     -- XTO674: ठोस ब्रास बडी मात्र

     -- INA14: ब्रास / SUS304 स्टेनलेस स्टील (सबै मुख्य भिजेका भागहरू स्टेनलेस स्टील)

विशिष्ट मोडेल प्यारामिटर तुलना तालिका

मुख्य उत्पादन लाभ र आवेदन दायरा

 1. अल्ट्रा कम 0.01MPa क्र्याकिंग दबाव

     - -0.1MPa भ्याकुम अवस्था अन्तर्गत स्थिर खोल्ने, प्रभावकारी रूपमा भ्याकुम हानि र सक्शन कप / भ्याकुम जेनरेटरको ब्याकफ्लोबाट बच्न।

  2. द्विदिश विश्वसनीय सील

     - सहज अगाडि प्रवाह, शून्य उल्टो रिसाव; भ्याकुम पम्पहरू, सोलेनोइड भल्भहरू र सिलिन्डरहरूलाई रिभर्स प्रेसर सर्जबाट हुने क्षतिबाट जोगाउँछ।

  3. मिनी इनलाइन थ्रेडेड संरचना

     -- अतिरिक्त माउन्टिङ कोष्ठक बिना ट्युबिङ भित्र प्रत्यक्ष रूपमा इनलाइन स्थापित, कम्प्याक्ट साँघुरो उपकरण लेआउट ठाउँ पूर्ण रूपमा फिट।

 4. दोहोरो मध्यम हावा र पानी सार्वभौमिक डिजाइन

     -- दुबै सुक्खा वायमेटिक सर्किटहरू र कम-दबाव तरल पानी पाइपलाइनहरूसँग स्पेयर पार्ट सूची प्रकारहरू कम गर्न उपयुक्त।

 5. पूर्ण वैक्यूम प्रणाली अनुकूलता

     - भ्याकुम परीक्षण उपकरण र नकारात्मक दबाव भ्याकुम परिसंचरण लूप स्पंदन लागि उपयुक्त।

स्थापना र मोडेल चयन दिशानिर्देश

  1. प्रवाह दिशा चिन्ह: मध्यम प्रवाह दिशा संकेत गर्न भल्भ बडीमा एरो "→" छापिएको छ; उल्टो स्थापनाले तरल पदार्थको मार्गलाई पूर्ण रूपमा अवरुद्ध गर्नेछ।

  2. पोर्ट साइज मिलान: पाइपलाइन व्यास अनुसार Rc1/8" ~ Rc1/2" चयन गर्नुहोस्; Rc1/4" (प्रत्यय 02) सबैभन्दा सामान्य सामान्य विनिर्देश हो।

  3. मिडिया र तापमान चयन नियमहरू

     -- कम-तापमान / भ्याकुम काम गर्ने अवस्था → XTO674 श्रृंखला छान्नुहोस्

     --  साधारण कोठाको तापक्रम हावा र सफा पानी → NBR छाप सहित INA14
     -- तेल युक्त मिडिया वा उच्च-तापमान तरल पदार्थ → FKM फ्लोरिन रबर सीलको साथ INA14

  3. भ्याकुम प्रणाली सिफारिस गरिएको लेआउट

     - हावा ब्याकफ्लो रोक्नको लागि भ्याकुम जेनेरेटर, फिल्टर र सक्शन कपको बीचमा चेक भल्भ स्थापना गर्नुहोस् र अन्तरिम सञ्चालनको क्रममा स्थिर भ्याकुम डिग्री कायम राख्नुहोस्।

SOLH Interchangeability लाभ

     XTO674 र INA14 ले समान समग्र आयामहरू, थ्रेड पोर्ट साइज र कोर कार्यसम्पादन प्यारामिटरहरू साझा गर्छन्। आयातित समकक्ष मोडेलहरूको तुलनामा उच्च लागत प्रदर्शन प्रदान गर्दै, पाइपलाइन परिमार्जन बिना नै दुई शृङ्खलाहरू प्रत्यक्ष रूपमा क्रस-प्रतिस्थापन गर्न सकिन्छ।

एक वाक्य सारांश

     SOLH XTO674 / INA14 अल्ट्रा-लो 0.01MPa क्र्याकिंग प्रेसरको साथ इनलाइन थ्रेडेड चेक भल्भले डुअल एयर र वाटर मिडिया, वैकल्पिक ब्रास/स्टेनलेस स्टिल बडी र मल्टिपल सील सामग्रीहरूलाई समर्थन गर्दछ, भ्याकुम, क्रायोजेनिक, सामान्य वायवीय र कम-प्रेशर पाइपलाइनहरूको लागि भरपर्दो एन्टि-ब्याकफ्लो सुरक्षा प्रदान गर्दछ।
