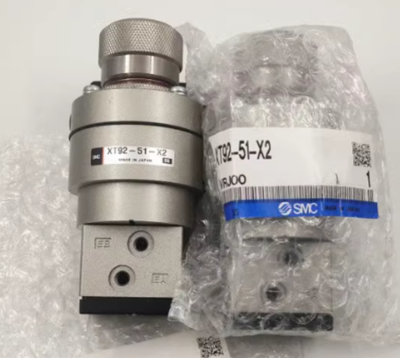

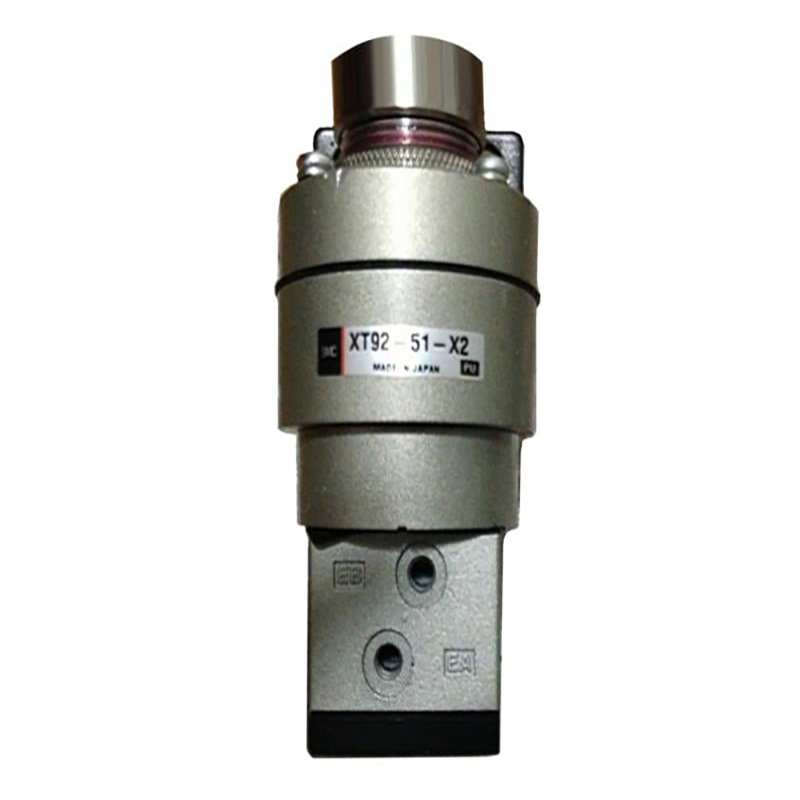

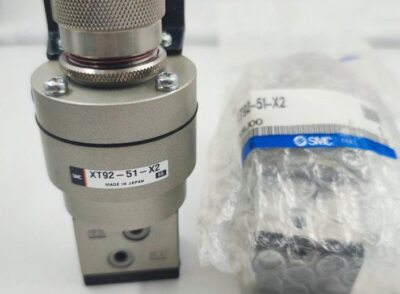

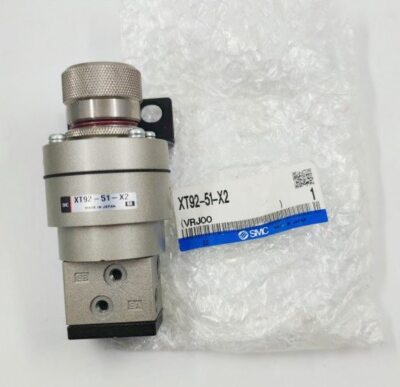

XT92-51-X2 प्रेसिजन प्रेसर पत्ता लगाउने भल्भ

ब्रान्ड:रिच टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन

     XT92-51-X2 SOLH Richge ब्रान्ड अन्तर्गत UTC अनुकूलित विशेष भल्भ हो। यो सामान्य सटीक दबाव नियामकहरू भन्दा मौलिक रूपमा फरक छ र कम-दबाव सुरक्षा सुरक्षा र वायमेटिक संकेत स्विचिंगको लागि समर्पित दोहोरो-दबाव पत्ता लगाउने भल्भको रूपमा कार्य गर्दछ। यो अनुकूलन एकाई स्वचालित सुरक्षा सर्किट मा दबाव थ्रेसहोल्ड ट्रिगर र दोहोरो संकेत इन्टरलक नियन्त्रण को लागी विकसित गरिएको छ।

1. कोर प्राविधिक विशिष्टताहरू (पूर्ण रूपमा SMC मिल्दो)

     --Model: XT92-51-X2 कस्टम विशेष संस्करण

     --संरचना प्रकार: प्रत्यक्ष-अभिनय दबाव पत्ता लगाउने दोहोरो-दबाव भल्भ

     --पोर्ट थ्रेड: Rc1/8, M5 पाइपिंग फिटिंगसँग उपयुक्त

     --लागू माध्यम: सफा संकुचित हावा

     --समायोज्य स्विचिंग दबाव दायरा: 0.1 ~ 0.5 MPa

     --अधिकतम कार्य दबाव: 0.8 MPa

     --प्रूफ प्रेसर: १.२ एमपीए

     --सञ्चालन परिवेश तापमान: -5 ℃ ~ +60 ℃

     --नेट वजन: लगभग। 300 ग्राम

     - कोर कार्यहरू: दबाब थ्रेसहोल्ड पत्ता लगाउने, कम-दबाव सेफ्टी इन्टरलक, डुअल एयर सर्किट सिग्नल स्विचिङ

2. 3/2-वे तर्क पोर्ट लेआउट

     --P: मुख्य हावा आपूर्ति इनलेट पोर्ट

     --A / B: दुई स्वतन्त्र स्विचिंग आउटपुट पोर्टहरू

     --R: बिल्ट-इन साइलेन्सरको साथ निकास पोर्ट

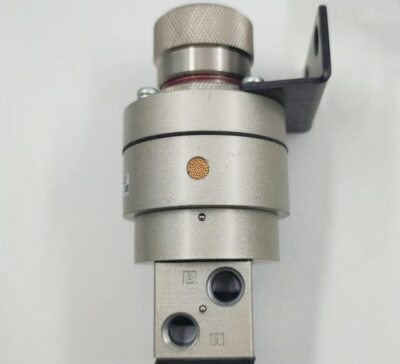

     --शीर्ष समायोजन नब: अनुकूलित दबाव ट्रिगर थ्रेसहोल्ड सेट गर्दछ (जस्तै 0.4 MPa)

     - स्थापना विकल्पहरू: कोष्ठक माउन्ट वा प्यानल माउन्ट

3. कार्य सिद्धान्त

     जब प्रणालीको दबाब प्रिसेट थ्रेसहोल्ड भन्दा बढि हुन्छ: पोर्ट P बाट पोर्ट A मा हावा प्रवाह हुन्छ, जबकि पोर्ट B निकास R मा जडान हुन्छ। जब प्रणालीको दबाब प्रिसेट थ्रेसहोल्ड भन्दा तल झर्छ: पोर्ट P बाट पोर्ट B मा हावा प्रवाह हुन्छ, जबकि पोर्ट A ले निकास R मा जडान गर्दछ। भल्भले स्वचालित हावा मार्ग महसुस गर्दछ। तर्क संकेत नियन्त्रण।

4. प्रदर्शन तुलना: XT92-51-X2 VS ARP / IR प्रेसिजन नियामकहरू

5. विशिष्ट अनुप्रयोग परिदृश्यहरू

     कम-दबाव सेफ्टी इन्टरलक: प्रिसेट मान भन्दा कम हावाको चाप कम भएपछि स्वचालित रूपमा उपकरणहरू सुरक्षित स्ट्यान्डबाइ मोडमा स्विच गर्दछ दोहोरो हावा आपूर्ति स्वचालित स्विचिंग: मुख्य पाइपलाइनको दबाब असफल हुँदा स्ट्यान्डबाइ एयर स्रोतमा स्विच गर्छ मेसिन दबाब अनुमति इन्टरलक: हावाको दबाब मान्य थ्रेसहोल्डमा नपुग्दासम्म उपकरण स्टार्टअपलाई रोक्छ: इन्टिग्रेटेड वायवीय एकाइको छुट्टै प्रेसर एसेम्बली। समग्र एयर सर्किट लेआउट सरल बनाउन स्विच र solenoid भल्भ

एक वाक्य सारांश

     अनुकूलन SOLH XT92-51-X2 दबाब पत्ता लगाउने भल्भले कम-दबाव सुरक्षा र निश्चित-थ्रेसहोल्ड एयर पथ स्विचिंग कार्यान्वित गर्दछ; यो सुरक्षा इन्टरलक सर्किटहरूको लागि विशेष वायवीय तर्क घटक हो र निरन्तर सटीक दबाव विनियमनको लागि प्रयोग गर्न सकिँदैन।
