VZM500 (VZM5) श्रृंखला 5/2-वे मेकानिकल भल्भ

VZM500 (VZM5) श्रृंखला 5/2-वे मेकानिकल भल्भ | मध्यम प्रवाह लोचदार सील वायवीय नियन्त्रण भल्भ

ब्रान्ड: रिच टेक्नोलोजी द्वारा SOLH | SMC संगत 5-पोर्ट मेकानिकल एक्चुएटेड वायवीय भल्भ

1. उत्पादन अवलोकन

     SOLH VZM5 (VZM500) श्रृंखला एक होमध्यम आकारको 5/2-तरिका मेकानिकल नियन्त्रण भल्भ SMC मानकसँग पूर्ण रूपमा उपयुक्त। उच्च-विश्वसनीयता लोचदार रबर सील संरचना अपनाउदै, यसले स्थिर सील, द्रुत प्रतिक्रिया र ०.६ सम्म Cv मानको साथ उत्कृष्ट मध्यम प्रवाह प्रदर्शन गर्दछ। मानक Rc1/8 पोर्ट र पूर्ण वैकल्पिक एक्चुएटर हेडहरूसँग सुसज्जित, यसले मेकानिकल सीमा ट्रिगर, म्यानुअल जोग नियन्त्रण र सुरक्षा सर्किट इन्टरलक समर्थन गर्दछ। लचिलो खुट्टा माउन्टिंग र मेनिफोल्ड एकीकृत स्थापना, उच्च-फ्रिक्वेन्सी स्थायित्व र फराकिलो दबाब अनुकूलनताको साथ, यसले डुअल-सिलिन्डर सिंक्रोनाइजेसन, वायमेटिक सर्किट स्विचिंग र स्वचालित उत्पादन लाइनहरूमा मेकानिकल सीमा नियन्त्रणको लागि मानक मुख्यधारा मोडेलको रूपमा कार्य गर्दछ।

2. कोर प्राविधिक विशिष्टताहरू

3. पोर्ट परिभाषा र सर्किट मोड

  ३.१ मानक ५/२-वे मोड (दोहोरो नियन्त्रण / मेकानिकल नियन्त्रण)

     1(P) = वायु आपूर्ति पोर्ट, 2(A) = सकारात्मक आउटपुट पोर्ट, 3(B) = रिभर्स आउटपुट पोर्ट, 4(EXH) = निकास पोर्ट, 5(EXH) = निकास पोर्ट। द्विदिशात्मक स्विचन र वायमेटिक एक्चुएटरहरूको द्रुत निकास महसुस गर्दछ।

  ३.२ वैकल्पिक ५/३-वे मोड (मध्य स्थिति)

     वैकल्पिक मध्य बन्द प्रकार र मध्य दबाव राहत प्रकार, वायवीय स्थिति, दबाब कायम राख्न र सटीक स्ट्रोक नियन्त्रण आवश्यकताहरू ठीकसँग अनुकूलन गर्दै।

  3.3 पायलट पोर्ट विशिष्टता

     EXH पायलट पोर्ट M5 × 0.8 थ्रेड अपनाउछ। बाह्य पायलट संस्करणले स्वतन्त्र वायु स्रोत नियन्त्रणलाई समर्थन गर्दछ, केन्द्रीकृत वायवीय नियन्त्रण र ठूलो-फ्लो लुप मिल्दो परिदृश्यहरूको लागि उपयुक्त।

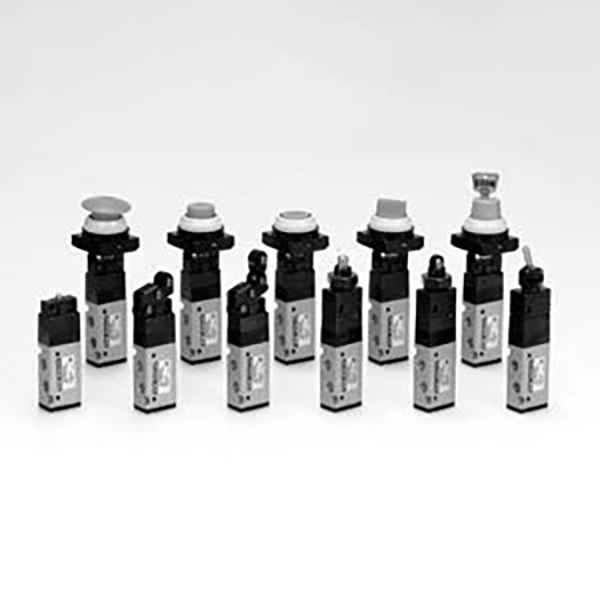

4. पूर्ण श्रृंखला एक्चुएटर हेड विकल्पहरू

५. मोडेल कोडिङ नियम र सामान्य मोडेलहरू

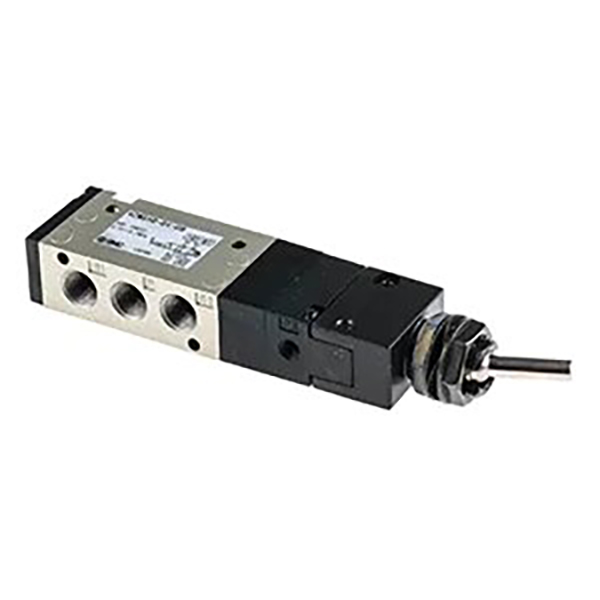

  ५.१ मोडेल व्याख्या (उदाहरण: VZM550-01-08)

     • VZM550: मानक 5/2-मार्ग लोचदार सील आधारभूत मेकानिकल भल्भ

     • पोर्ट कोड: ०१=Rc1/8; N01=NPT1/8; F01=G1/8

     • एक्चुएटर कोड: ०८ = टगल लिभर; 01 = रोलर लिभर; 30 = पुश बटन; 37=पुश-पुल

     • वैकल्पिक प्रत्यय: -L = खुट्टा कोष्ठक संग; -3=5/3-मार्ग प्रकार; P = बाह्य पायलट प्रकार

  5.2 हट-सेलिंग मानक मोडेलहरू

     • VZM550-01-01: 5/2-मार्ग, आधारभूत रोलर लिभर, Rc1/8 पोर्ट, सामान्य मेकानिकल सीमा परिदृश्यहरूको लागि रुचाइएको

     • VZM550-01-30: 5/2-वे, पुश बटन प्रकार, Rc1/8 पोर्ट, म्यानुअल उपकरण जोग र डिबगिङको लागि उपयुक्त

     • VZM550-01-37: 5/2-वे, पुश-पुल प्रकार, Rc1/8 पोर्ट, म्यानुअल लकिङ र एन्टी-मिसअपरेसन नियन्त्रणको लागि

     • VZM550-01-02: ५/२-मार्ग, युनिडायरेक्शनल रोलर लीभर, Rc1/8 पोर्ट, प्रोफेशनल एन्टी-रिबाउन्ड सीमा नियन्त्रण

6. कोर उत्पादन लाभहरू

  6.1 मानक मध्यम ठूलो प्रवाह

     सार्वभौमिक Rc1/8 पोर्ट र Cv=0.6 प्रवाह गुणांकसँग सुसज्जित, मध्यम-प्रवाह वायवीय सर्किटहरू पूर्ण रूपमा मेल खान्छ, दोहोरो सिलिन्डरहरूको स्थिर सिंक्रोनस कार्य र बहु ​​​​एक्चुएटरहरूको भरपर्दो लिंकेज महसुस गर्दै।

  6.2 उच्च स्थिरता लोचदार सील

     एकीकृत रबर भल्भ कोर लोचदार सील संरचना, शून्य चुहावट, स्थिर दबाब होल्डिङ र छिटो प्रतिक्रिया गति विशेषता अपनाउछ। यसले परम्परागत औद्योगिक कार्य अवस्थाहरूमा लामो सेवा जीवन र अल्ट्रा-कम मर्मत लागत प्रदान गर्दछ।

  6.3 पूर्ण-कभरेज ट्रिगर मोडहरू

     रोलर, प्लन्जर, टगल लिभर, बटन र पुश-पुल प्रकारहरू पूर्ण रूपमा मेकानिकल सीमा, स्वचालित ट्रिगरिङ, म्यानुअल डिबगिङ र सेफ्टी इन्टरलक एप्लिकेसन परिदृश्यहरू समावेश गरी पूरा एक्ट्युएटर विकल्पहरू।

 6.4 विविध लचिलो स्थापना

     स्वतन्त्र खुट्टा कोष्ठक स्थापना र मेनिफोल्ड एकीकृत क्लस्टर स्थापनालाई समर्थन गर्दछ। आर्बिट्ररी EXH पोर्टहरू निकासका लागि पाइप गर्न सकिन्छ, घना प्यानल लेआउट र सीमित स्थापना ठाउँमा अनुकूलन गर्न सकिन्छ।

  6.5 उच्च आवृत्ति औद्योगिक स्थायित्व

     उत्कृष्ट प्रभाव र कम्पन प्रतिरोधको साथ, 300c.p.m उच्च-फ्रिक्वेन्सी चक्रीय सञ्चालनलाई समर्थन गर्दछ। यसले भारी औद्योगिक उपकरणहरूको दीर्घकालीन निरन्तर सञ्चालनको लागि स्थिर रूपमा अनुकूलन गर्दछ।

  6.6 बाह्य पायलट विस्तार योग्य डिजाइन

     वैकल्पिक बाह्य पायलट नियन्त्रण मोडले ठूला-प्रवाह मुख्य सर्किटहरू र स्वचालित एकीकृत वायवीय प्रणालीहरूको मिल्दो मागहरू पूरा गर्दै रिमोट र केन्द्रीकृत वायु स्रोत नियन्त्रणलाई महसुस गर्छ।

7. विशिष्ट अनुप्रयोग परिदृश्यहरू

     • दोहोरो-सिलिन्डर सिंक्रोनस नियन्त्रण: चलिरहेको स्थिरता सुधार गर्न स्वचालित उपकरणहरूमा डबल सिलिन्डरहरूको सिंक्रोनस सहकारी कार्य सुनिश्चित गर्नुहोस्।

     • वायवीय सर्किट स्विचिंग: जिग र फिक्स्चरको क्ल्याम्प/अनक्ल्याम्प स्विचिङ, स्टेशन स्विचिङ र वायमेटिक लूप दिशात्मक नियन्त्रण।

     • मेकानिकल सीमा ट्रिगर: स्ट्रोक इन-प्लेस सिग्नल ट्रिगर र रोलर लीभर एक्चुएटरहरू मार्फत मेकानिकल इन्टरलक सुरक्षा।

     • म्यानुअल सञ्चालन नियन्त्रण: उपकरण डिबगिङ, म्यानुअल जोग स्टार्ट/स्टप र बटन र पुश-पुल प्रकारहरू मार्फत प्यानल म्यानुअल नियन्त्रण।

     • सुरक्षा सुरक्षा सर्किट: आपतकालीन स्टप रिसेट र लक गर्न मिल्ने र च्याउ हेड एक्ट्युएटरहरूसँग सुरक्षा ढोका इन्टरलक सुरक्षा।

     • उद्योग सामान्य स्वचालन: प्याकेजिङ्ग, मुद्रण र इलेक्ट्रोनिक उत्पादन उपकरणहरूको लागि उच्च-फ्रिक्वेन्सी स्थिति नियन्त्रण र बहु-एक्चुएटर लिङ्केज।

8. VM श्रृंखला मोडेल चयन तुलना

एक वाक्य सारांश

     SOLH VZM500 (VZM5) श्रृंखला 5/2-मार्ग मेकानिकल भल्भ एकीकृतRc1/8 मानक पोर्ट, Cv0.6 मध्यम ठूलो प्रवाह, पूर्ण-श्रृंखला बहु-कार्यकारी एक्चुएटरहरू र लचिलो स्थापना मोडहरू, स्वचालित दोहोरो-सिलिन्डर सिंक्रोनस नियन्त्रण र वायवीय सर्किट स्विचिङ प्रणालीहरूको लागि मानक मुख्यधारा कोर कम्पोनेन्ट हुनु।
