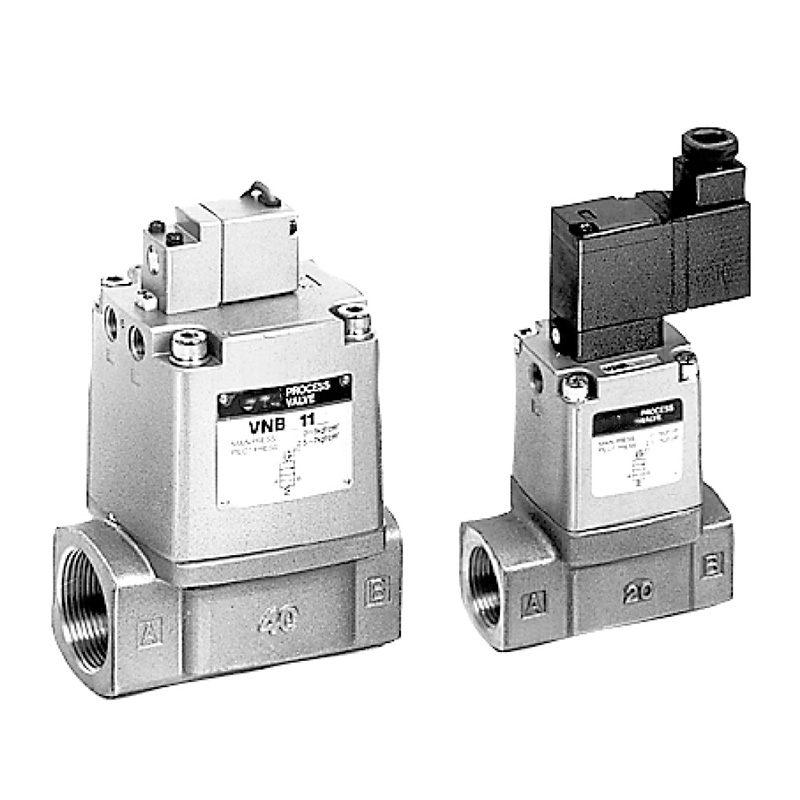

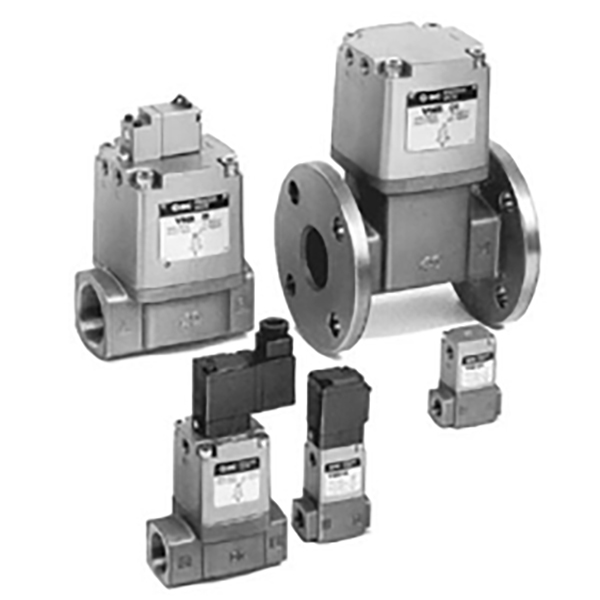

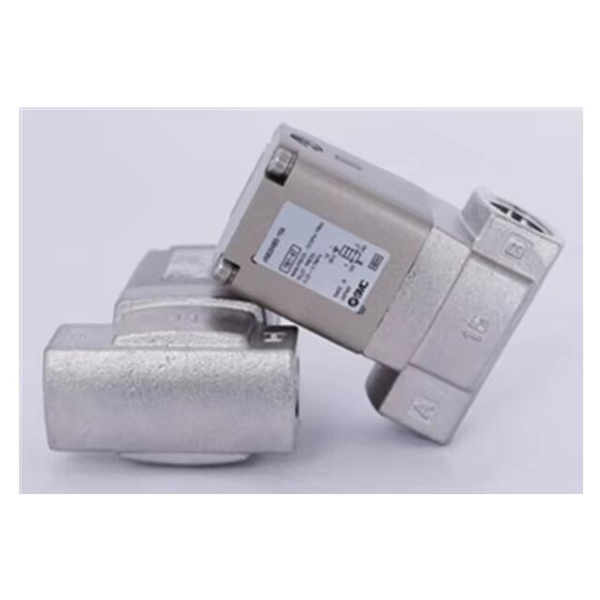

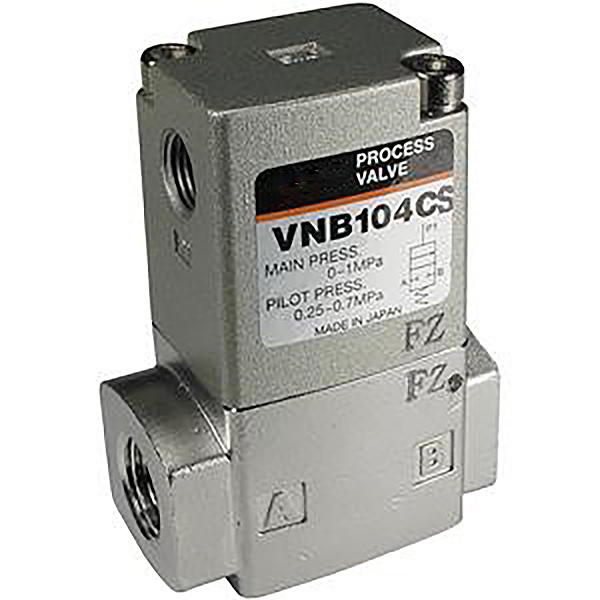

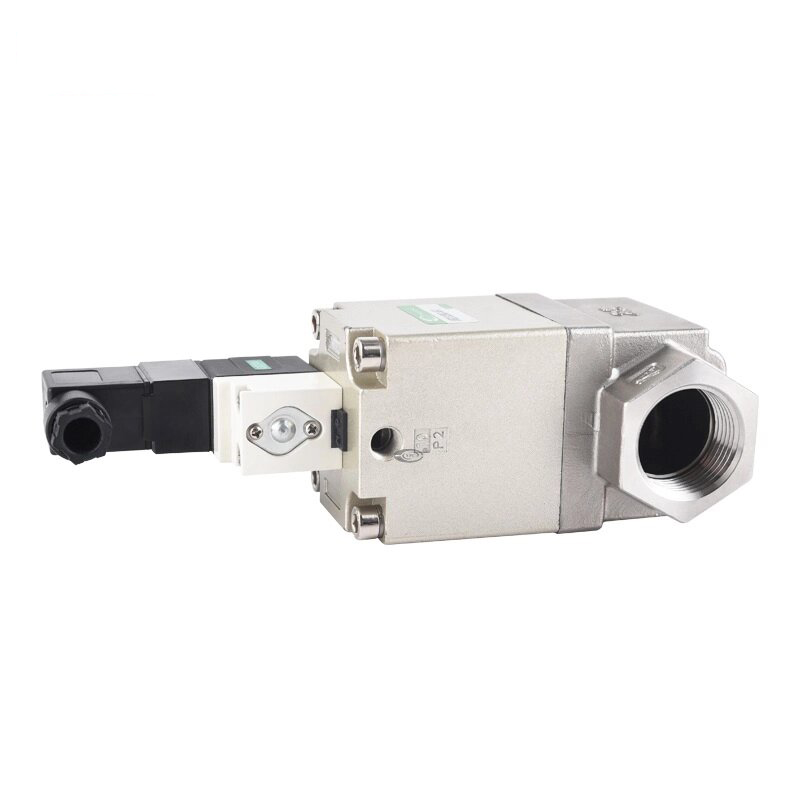

VNB201 शृङ्खला एयर पायलट संचालित 2-वे फ्लुइड कन्ट्रोल भल्भ

ब्रान्ड:रिच टेक्नोलोजी द्वारा SOLH

उत्पादन स्थिति

     VNB201 शृङ्खला रिचज टेक्नोलोजी अन्तर्गत SOLH द्वारा विकसित २-मार्गी तरल नियन्त्रण भल्भ एक्ट्युटेड बाह्य वायु पाइलट हो। यो हावा, पानी, तेल, भ्याकुम र निष्क्रिय ग्यास सहित धेरै औद्योगिक मिडिया को अन-अफ नियन्त्रण को लागी डिजाइन गरिएको छ। यसको मुख्य शक्तिहरूमा भरपर्दो शून्य-विभेद-दबाव स्टार्टअप, उच्च प्रवाह क्षमता र द्विदिशात्मक तरल मार्ग समावेश छ।

मुख्य मुख्य विशेषताहरु

     1. बाह्य एयर पायलट ड्राइभ, शून्य भिन्न दबाव स्टार्टअप

     -- पूर्णतया ०.२५–०.७ MPa सम्मको बाह्य पायलट हावाको चाप द्वारा संचालित, मुख्य सर्किट मध्यम दबावबाट स्वतन्त्र।

     -- भ्याकुम, शून्य दबाव भिन्नता र कम चाप जस्ता कठोर परिस्थितिहरूमा स्थिर खोल्ने र बन्द गर्ने, कम दबावमा खोल्न असफल हुने सामान्य भल्भहरूको सामान्य दोष समाधान गर्दै।

    2. सन्तुलित पपेट संरचना, उच्च प्रवाह र द्विदिश प्रवाह

     - सन्तुलित पपेट डिजाइनले कम प्रवाह प्रतिरोध, उच्च Cv गुणांक र न्यूनतम दबाव हानि प्रदान गर्दछ।

     - पाइपलाइन लेआउट र फिल्ड स्थापनाको लागि अधिक लचिलोपन ल्याउँदै, द्विदिश तरल प्रवाहलाई समर्थन गर्दछ।

   3. वाइड मिडिया अनुकूलताका लागि बहु सामग्री संयोजनहरू

     - भल्भ बडी विकल्पहरू: मानक ब्रास मिश्र धातु (A), जंग प्रतिरोधी स्टेनलेस स्टील (S), हल्का एल्युमिनियम मिश्र धातु (L)।

     - सिल सामग्री विकल्पहरू: पानी र हावाको लागि मानक NBR; तेल प्रतिरोध र उच्च तापमान प्रतिरोध को लागी FKM फ्लोरो रबर; तातो पानी र कमजोर एसिड मिडियाको लागि EPR इथिलीन प्रोपाइलिन रबर।

     - मिल्दो मिडिया: कम्प्रेस्ड हावा, पानी, हाइड्रोलिक तेल, भ्याकुम, अक्रिय ग्यास (N₂/CO₂), कमजोर अम्ल र कमजोर क्षारीय तरल पदार्थ।

    4. गम्भीर कार्य अवस्थाहरूको लागि बलियो संरचना

     - ठोस धातु भल्भ बडी उत्कृष्ट एन्टी-फाउलिंग प्रदर्शनको साथ, दीर्घकालीन निरन्तर सञ्चालन र बारम्बार स्विचिङ चक्रहरूको लागि उपयुक्त।

     - कुनै आन्तरिक विद्युतीय घटकहरू छैनन्, इलेक्ट्रिक स्पार्क जोखिमहरू हटाउँदै; विस्फोट-प्रमाण आवश्यकताहरु संग खतरनाक क्षेत्रहरु मा लागू।

    5. लचिलो स्थापना

      मानक Rc (PT) थ्रेड पोर्टहरूसँग कम्प्याक्ट स्ट्यान्डअलोन बडी, दिशात्मक प्रतिबन्ध बिना कुनै पनि कोणमा स्थापना गर्न अनुमति दिँदै।

पूर्ण प्राविधिक निर्दिष्टीकरण

     - भल्भ कन्फिगरेसन: 2/2 मार्ग, बाह्य हावा पायलट सक्रिय

     - मानक प्रकार्य: सामान्यतया बन्द (NC); सामान्यतया खोल्नुहोस् (NO) वैकल्पिक

     -- पोर्ट साइज: 10A (3/8"), 15A (1/2"), 20A (3/4"), 25A (1")

     - छिद्र व्यास: 15 मिमी / 20 मिमी

     --  अपरेटिङ प्रेसर रेंज मेन सर्किट: ० ~ १.० एमपीए (भ्याक्यूमदेखि सकारात्मक दबाव) पायलट हावा आपूर्ति: ०.२५ ~ ०.७ एमपीए (स्वच्छ सुख्खा कम्प्रेस्ड हावा)

     --प्रुफ प्रेसर: १.५ एमपीए

     -- तापमान दायरा मध्यम तापमान: -5 ℃ ~ +60 ℃ परिवेश तापमान: -5 ℃ ~ +60 ℃

     -- सुरक्षा वर्ग: मानक इनडोर मोडेल (कुनै आईपी मूल्याङ्कन छैन, सफा इनडोर वातावरणको लागि) मोडेल कोड स्पष्टीकरण · VNB201A-15A: ब्रास बडी + NBR सील + 1/2" पोर्ट, NC एयर पाइलट भल्भ

     --VNB201AS-20A: स्टेनलेस स्टील जंग-प्रतिरोधी शरीर + NBR सील + 3/4" पोर्ट

     -- VNB201AF-25A: ब्रास बडी + FKM फ्लोरो रबर सील + १" पोर्ट (तेल र उच्च तापक्रम प्रतिरोधी)

विशिष्ट अनुप्रयोग परिदृश्यहरू

     --सामान्य औद्योगिक तरल प्रणालीहरू: चिसो पानी, लुब्रिकेटिङ तेल, तरल पदार्थ र मुख्य कम्प्रेस्ड एयर पाइपलाइनहरू सफा गर्नको लागि अन-अफ नियन्त्रण

     - भ्याकुम र कम-दबाव सर्किटहरू: भ्याकुम शोषण, नकारात्मक दबाव सन्देश र माइक्रो-प्रेशर फ्लुइड नियन्त्रण (शून्य भिन्न दबाव स्टार्टअप क्षमता)

     -- मल्टी-मिडिया मिश्रित पाइपलाइनहरू: पानी, हावा, तेल र बहुविध मिडियामा नियन्त्रण आवश्यक पर्ने एकल उपकरण

     -- रासायनिक, खाना र औषधि उद्योगहरू: सफा, हल्का संक्षारक र सेनेटरी-ग्रेड फ्लुइड सर्किटहरूको लागि EPR सिलहरू सहित स्टेनलेस स्टील बडी

     -- विस्फोट खतरनाक वातावरण: शून्य इलेक्ट्रिक स्पार्क जोखिम संग ज्वलनशील तरल पदार्थ र विलायक को नियन्त्रण

एक वाक्य सारांश

     SOLH VNB201 एयर पाइलट संचालित भल्भले शून्य विभेदक दबाव स्टार्टअप, उच्च द्विदिश प्रवाह र आदानप्रदानयोग्य शरीर र सील सामग्रीको साथ बाह्य पायलट ड्राइभ अपनाउँछ; यो कम दबाव, भ्याकुम, ठूलो प्रवाह, मल्टि-मिडिया र विस्फोट-प्रूफ काम गर्ने अवस्थाहरू सहित उच्च विश्वसनीयताको माग गर्ने औद्योगिक अनुप्रयोगहरूको लागि अनुकूलित एक सर्व-उद्देश्य वायु एक्युटेड फ्लुइड शट-अफ भल्भ हो।
